Схема электропроводки в гараже

Гараж – это не только место хранения автомобиля, но и мастерская для тех, кто любит проводить время с инструментами. Однако, чтобы в гараже было комфортно работать, необходимо правильно спланировать электропроводку. Это позволит обеспечить электричеством все необходимые инструменты и оборудование, а также создать безопасную среду для работы.

Первое, что требуется для выполнения электропроводки в гараже, это определить, какие точки электроснабжения вам необходимы. Обычно, это освещение, розетки, возможно, отдельное питание для станка или компрессора. Планируйте точки электроснабжения таким образом, чтобы достичь оптимального распределения электричества по всему гаражу.

Когда точки электроснабжения определены, необходимо просчитать нагрузку на каждую из них. Измерьте мощность каждого подключаемого к электросети устройства и на основе этих данных можно понять, какой тип проводов, автоматов и розеток понадобится. Помимо этого, рекомендуется установить дополнительные защитные механизмы, такие как автоматические выключатели и дифференциальные автоматы, для обеспечения безопасности использования электропроводки.

Обязательно следите за тем, чтобы все электрические провода были надежно изолированы и не подвергались механическим повреждениям. Рекомендуется использовать влагозащищенные розетки и выключатели, особенно если гараж не защищен от атмосферных осадков. Подключение электропроводки в гараже следует доверить профессиональным электрикам, чтобы быть уверенными в ее надежности и безопасности.

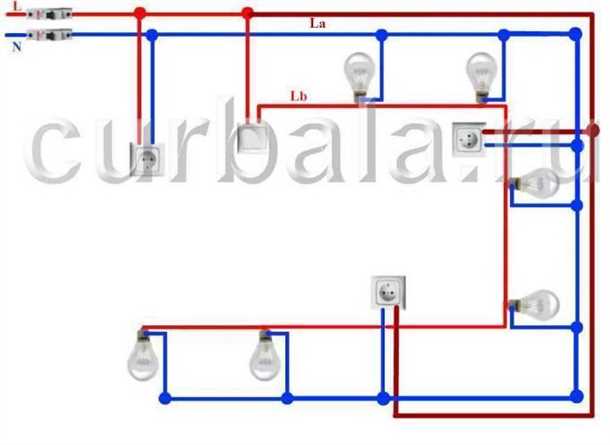

Схема электропроводки в гараже

В гараже, подобно любому другому помещению, необходима надежная и безопасная схема электропроводки. Она должна быть разработана в соответствии с требованиями электробезопасности и учитывать особенности конкретного помещения.

Подготовка к установке схемы электропроводки

Перед началом работ необходимо провести тщательный осмотр гаража и разработать план размещения электропроводки. Рекомендуется учесть следующие моменты:

1. Определить места установки розеток, выключателей и осветительных приборов в соответствии с потребностями и планируемым использованием гаража.
2. Оценить требуемую мощность электрической сети в гараже и подготовить соответствующее оборудование.
3. Выбрать тип проводки и рассчитать необходимую длину кабелей с учетом планируемого расположения электроустройств.

Установка электропроводки

После подготовки и планирования следует приступить к установке электропроводки в гараже. Часто для этого требуется выполнить следующие этапы:

1. Установить распределительный щиток с автоматическими выключателями и дифференциальными защитными устройствами.
2. Прокладывать кабели и протягивать их через каналы или трубы для защиты от внешних механических повреждений.
3. Подключить розетки, выключатели и осветительные приборы в соответствии с схемой и требованиями безопасности.
4. Проверить правильность установки и качество подключений, а также отсутствие коротких замыканий.

Рекомендуется провести проверку работоспособности всей электропроводки с помощью тестера или другого специального оборудования.

Важно помнить, что электропроводка в гараже должна соответствовать действующим нормам и правилам безопасности. При необходимости, следует обратиться к специалисту для выполнения установки и проверки электрооборудования.

Схема электропроводки в гараже должна быть документирована и доступна для просмотра. Это позволит быстро найти неисправности и производить техническое обслуживание системы.

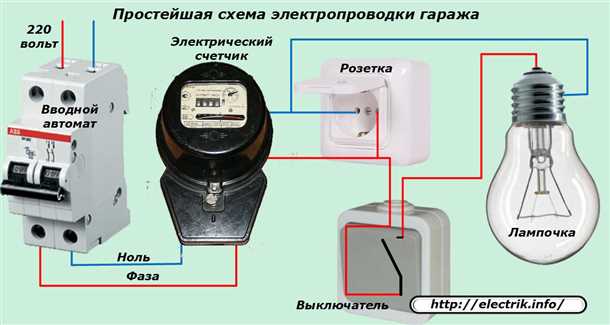

Подготовка к установке электропроводки

Перед установкой электропроводки в гараже необходимо выполнить ряд подготовительных мероприятий, чтобы обеспечить безопасность и правильность работы системы. В этом разделе мы рассмотрим основные шаги подготовки перед установкой электропроводки.

1. Планирование расположения электропроводки

Первым шагом является планирование расположения электропроводки в гараже. Определите, где будут располагаться основные электрические приборы и точки освещения. Также учтите необходимость установки розеток для подключения различных электроинструментов.

Рекомендуется провести проводку в специальных кабель-каналах или скрыть провода в стенах или полах гаража. Это сделает установку и последующий доступ к проводам проще и безопаснее.

2. Покупка необходимых материалов и инструментов

После того, как вы определили расположение электропроводки, необходимо приобрести все необходимые материалы и инструменты. Вам понадобятся: электропроводка (кабель, розетки, выключатели), кабель-каналы или скобки для крепления проводов, инструменты для монтажа (отвертки, кусачки, щипцы и т.д.), а также изоляционная лента и клеммы для соединения проводов.

Важно убедиться, что все материалы соответствуют требованиям электробезопасности и качеству. Если у вас нет опыта в выборе и покупке электроматериалов, рекомендуется проконсультироваться с профессионалами или получить консультацию в специализированных магазинах.

3. Подготовка электрощитка

Перед установкой электропроводки необходимо подготовить электрощиток, который будет основным источником питания для всех электрических приборов. Проверьте, что в электрощитке установлены соответствующие автоматические выключатели и защитные предохранители. Убедитесь также, что электросчётчик подключен правильно и функционирует должным образом.

Важно отметить, что работы с электрощитком могут быть опасными, поэтому, если вы не имеете достаточного опыта и знаний, рекомендуется обратиться к профессионалам для проверки и установки необходимого оборудования.

В этом разделе мы рассмотрели основные шаги подготовки перед установкой электропроводки в гараже. Правильная подготовка и использование качественных материалов и оборудования сделают вашу электропроводку надежной и безопасной.

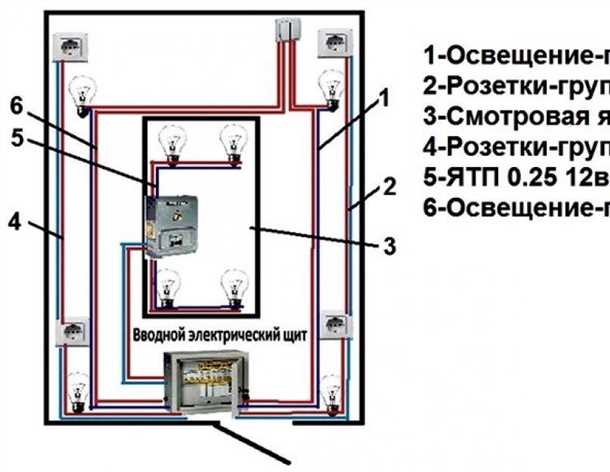

Выбор проводки и электрооборудования

При выборе проводки необходимо учитывать мощность электроприборов и электрических сетей, которые будут использоваться в гараже. Расчеты должны быть произведены в соответствии с требованиями электробезопасности и нормативными документами.

Для гаража обычно используют проводку сечением 2,5 или 4 мм². При этом необходимо учитывать длину проводов и возможные нагрузки на электрическую сеть. При большом нагреве проводов следует выбирать проводку большего сечения.

Важной частью электропроводки являются электрооборудование и распределительные щитки. Электрооборудование должно соответствовать всем необходимым нормам и иметь сертификаты качества. Не стоит экономить на качестве и выбирать сомнительные продукты.

Распределительные щитки должны быть безопасными и эргономичными, обеспечивать надежное подключение проводки и удобное распределение электроэнергии по потребителям. При выборе распределительного щитка следует принимать во внимание количество розеток и выключателей, а также особенности разводки проводки в гараже.

Разводка проводки

Разводка проводки в гараже должна быть выполнена аккуратно и безопасно. Провода следует прокладывать в специальных гофрированных трубах или каналах, чтобы предотвратить их повреждение и обеспечить надежную изоляцию.

При разводке проводки следует учитывать локацию основных потребителей электроэнергии, таких как светильники, розетки и выключатели. Разводку проводки необходимо выполнять с соблюдением всех технических и безопасностных требований.

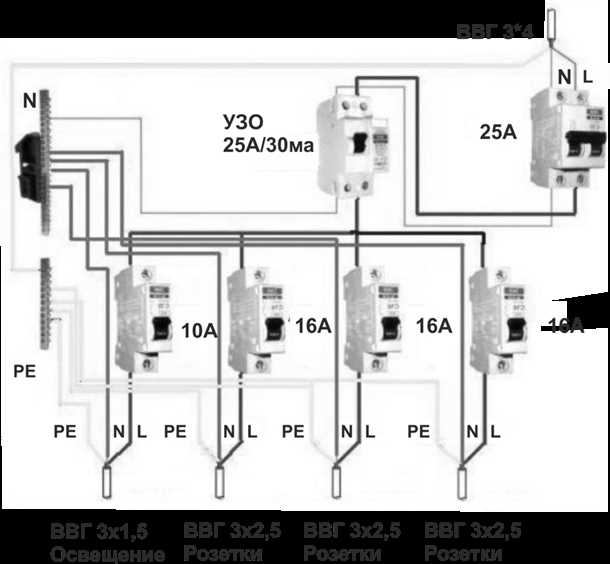

Таблица выбора проводки

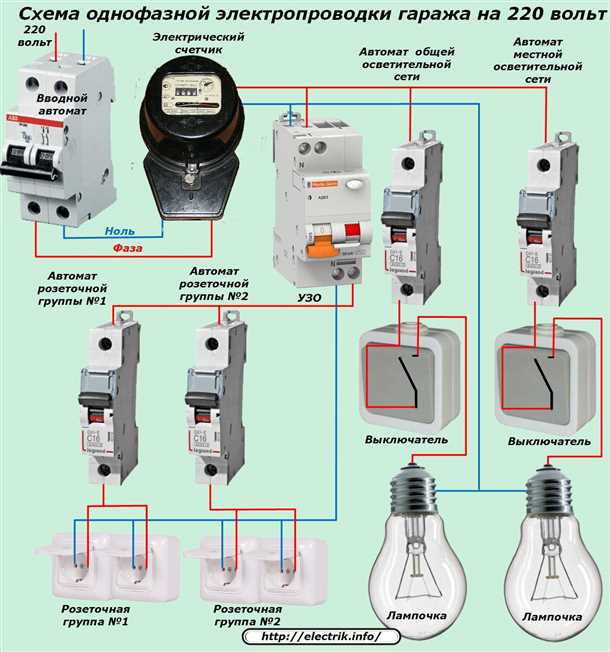

Подключение электросчетчика

Для правильной и безопасной работы электропроводки в гараже необходимо правильно подключить электросчетчик.

Электросчетчик является устройством, предназначенным для измерения электроэнергии, потребляемой в гараже. Он также позволяет контролировать расход электроэнергии и оплачивать потребление по факту.

Для подключения электросчетчика необходимо выполнить следующие шаги:

1. Выбрать место для установки счетчика. Оно должно быть доступным для снятия показаний и иметь достаточно места для комфортной эксплуатации.
2. Подготовить кабельные линии для подключения электросчетчика. Для установки счетчика требуется провести соответствующие кабели от вводного автомата до установочного места счетчика.
3. Установить счетчик в специальный электрощиток, предназначенный для его размещения и защиты. Подключите фазные и нулевые провода к соответствующим контактным группам на счетчике.
4. Закрепите все провода и кабели внутри электрощитка с помощью клеммных колодок или набивочных зажимов, чтобы избежать их случайного отключения.
5. Проверьте правильность подключения. Убедитесь, что фазные и нулевые провода верно подключены к счетчику и соблюдены все требования к его установке.

Важно помнить, что подключение электросчетчика является ответственным этапом в установке электропроводки. Если у вас нет необходимых навыков и знаний, лучше обратиться к специалисту, который сможет выполнить все работы качественно и безопасно.

После подключения электросчетчика рекомендуется проверить его на работоспособность, а также убедиться в отсутствии любых неполадок в работе электропроводки в гараже.

Установка электрической панели

При установке электрической панели необходимо учитывать следующие факторы:

Перед установкой необходимо определить место, где будет размещена электрическая панель. Она должна быть установлена в месте, где нет прямого воздействия влаги, пыли или высоких температур. Также, следует обеспечить удобный доступ к панели для обслуживания и управления.

Правильное подключение проводов является важным этапом установки панели. Необходимо обеспечить правильную расстановку фаз и нулей, а также обеспечить надежное соединение проводов с клеммами панели.

Заземление и защита от короткого замыкания также играют важную роль в безопасной работе электрической панели. Необходимо правильно прокладывать заземляющий провод и установить защитные автоматические выключатели для предотвращения короткого замыкания.

Выбор правильного типа панели и автоматических выключателей зависит от мощности и количества потребляемой электроэнергии в гараже. Необходимо учитывать максимальный ток потребляемой нагрузки и выбирать панель с соответствующей мощностью и автоматическими выключателями.

Разводка электропроводки по гаражу

Правильная разводка электропроводки по гаражу обеспечит безопасность и комфорт эксплуатации помещения. Прежде всего, необходимо определить место установки электрической щитовой коробки, в которой будут располагаться автоматические выключатели, предохранители и другие элементы защиты электроустановки.

Важно распределить нагрузку на различные группы розеток и осветительных приборов, учитывая специфику работы гаража. Например, для силовой механической работы лучше предусмотреть отдельную линию с высокой мощностью.

Разводка проводов должна быть выполнена с соблюдением правил электробезопасности. Электропроводка в гараже должна быть надежно закреплена и изолирована от механических повреждений. Розетки и выключатели следует устанавливать на удобной высоте и тщательно закреплять их кабельными стяжками.

Для обеспечения дополнительной безопасности рекомендуется установить дифференциальные автоматы, которые в случае возникновения утечки тока сразу отключат электрическую цепь. Также необходимо предусмотреть заземляющий провод, который защитит от поражения электрическим током в случае короткого замыкания.

При проектировании и выполнении разводки электропроводки по гаражу рекомендуется обратиться к профессионалам, которые обладают необходимыми знаниями и опытом для правильной организации электроснабжения.

Установка электрических розеток и выключателей

Перед установкой розеток и выключателей необходимо провести подробный план размещения проводки. Расположение розеток следует планировать с учетом удобства и безопасности использования. Обычно розетки размещают на уровне столешницы или на высоте примерно 30 см от пола.

При выборе розеток и выключателей в гараже следует обратить внимание на их качество и соответствие стандартам. Лучше выбрать изделия с заземляющим контактом для обеспечения безопасности.

Для установки розеток и выключателей потребуется следующий инструмент:

1. Отвертка
2. Пассатижи
3. Провода
4. Клинья
5. Кусачки

Процесс установки розеток и выключателей начинается с выключения электрического питания от общей сети. Затем, устанавливается электрическая коробка в стену гаража, которая будет скрывать подключение проводов.

Провода подключаются к розеткам и выключателям в соответствии с их маркировкой — «фаза», «ноль», «земля». Все соединения необходимо обязательно изолировать, чтобы предотвратить возможные короткое замыкание или утечку тока.

После того, как розетки и выключатели подключены, следует проверить их работоспособность. Рекомендуется включить электрический питание и проверить, правильно ли функционируют установленные розетки и выключатели.

Важно помнить о безопасности работы с электричеством и соблюдать все необходимые меры предосторожности. При неуверенности в своих навыках обращайтесь к специалистам для проведения установки розеток и выключателей.

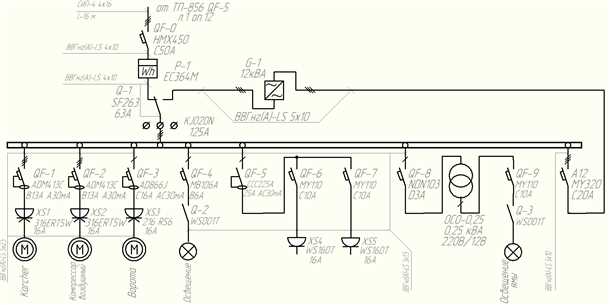

Заземление системы электропроводки

Для заземления системы электропроводки в гараже необходимо использовать заземляющий проводник, который должен быть подключен к металлическим элементам электрической сети. В качестве таких элементов могут выступать стальные конструкции, арматура бетонных стен и пола, а также заземленные металлические устройства.

Заземляющий проводник должен быть надежно закреплен и качественно подключен к заземляющему устройству, которое находится в непосредственной близости от гаража. Обычно это металлический кол, забитый в землю на глубину от 1 до 2 метров.

Помимо заземляющего проводника, необходимо установить защитный автоматический выключатель для контроля и предотвращения возможного перегрева и короткого замыкания в электрической сети гаража. Данный выключатель обычно устанавливается вместе с нулевым проводником и проводами фазных электропроводок.

Правильно выполненное заземление системы электропроводки в гараже гарантирует электробезопасность и помогает предотвратить возможные аварии и поражение электрическим током. При подключении электрических приборов и проведении ремонтных работ необходимо обязательно соблюдать все меры предосторожности и технические рекомендации.

Проверка и обслуживание электропроводки

Регулярная проверка и обслуживание электропроводки в гараже играют важную роль в обеспечении безопасности и устранении возможных проблем. Ниже приведены несколько важных шагов, которые следует соблюдать при проведении проверки и обслуживания электропроводки.

1. Внешний осмотр

Перед началом проверки необходимо провести внешний осмотр электропроводки. Осмотрите все электрощитки, розетки, выключатели и электропроводку на наличие повреждений, трещин, обгоревших деталей или признаков коррозии. Если вы обнаружите какие-либо проблемы, немедленно примите меры по их устранению или обратитесь за помощью к квалифицированному электрику.

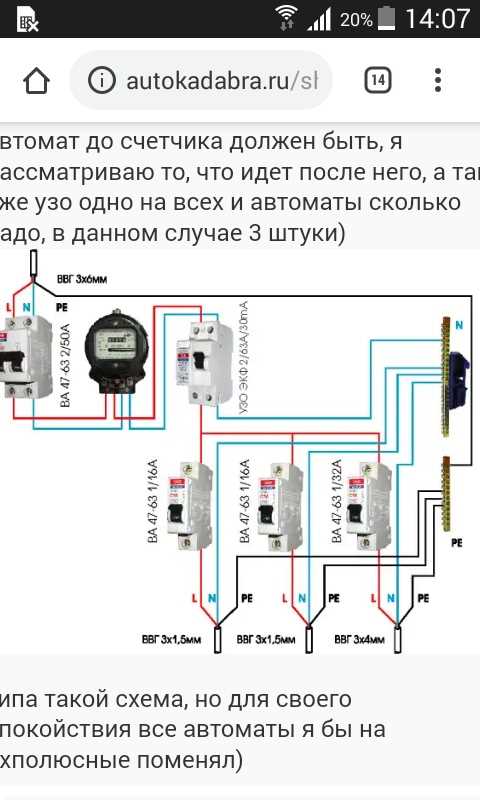

2. Проверка заземления

Заземление является важным аспектом безопасности электропроводки. Проверьте, правильно ли подключены заземляющие провода и контакты. Убедитесь, что заземление имеет надлежащую электрическую связь и находится в исправном состоянии. Если сомневаетесь, можно провести дополнительное измерение сопротивления заземления с помощью мультиметра.

3. Испытание РД-контакторов и устройств защитного отключения

РД-контакторы и устройства защитного отключения (УЗО) предназначены для предотвращения возникновения аварийных ситуаций и электроударов. Они должны быть исправными и регулярно проверяться на работоспособность. Выполните необходимые тесты и проверки для убедиться, что РД-контакторы и УЗО функционируют должным образом.

4. Проверка нагрузки и натяжения проводов

Проверьте нагрузку и натяжение проводов в электропроводке. Убедитесь, что провода надежно закреплены и не имеют изломов или повреждений. Проверьте, корректно ли подключены провода и соединения, а также их надежность. При необходимости, выполните замену поврежденных проводов или ремонт соединений.

5. Регистрация и обслуживание

Для обеспечения долговечности и надежности электропроводки рекомендуется вести регистрацию и обслуживание проводки. Записывайте даты проведенных проверок, тестов и ремонтов. Также регулярно проводите предупредительные технические обслуживания, чтобы предотвратить возможные проблемы и повысить безопасность использования электропроводки.
