Двухуровневый потолок из гипсокартона – особенности конструкций разного типа и их сборка
Гипсокартон сегодня стал поистине народным материалом. Еще бы, он относительно недорог, а работать с ним просто, удобно и можно создавать оригинальные, красивые поверхности. Также популярны стали многоуровневые подвесные потолки, чему распространение гипсокартона также поспособствовало.
На первый взгляд может показаться, что собирать подобные конструкции очень сложно, но на самом деле многое вы можете сделать сами. Поэтому мы вам предлагаем просмотреть видео, как сделать двухуровневый потолок из гипсокартона своими руками, а также изучить данный материал, где мы все детально описываем.
Содержание
Особенности гипсокартона, о которых нужно знать
Что же можно рассказать про данный материал, кроме того, что из него собираются конструкции разной сложности.
Преимущества и недостатки
Начнем с того, что гипсокартонные потолки относятся к подвесному типу:
- Суть конструкции состоит в том, что отделочный материал подвешивается под капитальным основанием на определенном расстоянии за счет несущего каркаса. Возможен вариант установки на обрешетку, но тогда гипсокартонный двухуровневый потолок частично станет подшивным. В чем разница, вы сейчас поймете.
- Отступ от капитального основания позволяет размещать под обшивкой различные коммуникационные линии – будь то электрическая проводка, вентиляция или канализация. При этом каркас из металла обладает неплохой несущей способностью и неплохо держит нагрузки. Конечно, при условии использования качественного профиля и правильной сборки.
- Под гипсокартоном также можно прятать слои звуко и теплоизоляции, если отступ от основания достаточный.
- С подшивными потолками немного сложнее – прокинуть провода еще можно, за счет толщины рейки в обрешетке, но это максимум, то есть данные конструкции менее функциональны, но стоит отметить, что они неплохо экономят высоту помещения и собираются несколько быстрее.
- Неоспоримым преимуществом любого подвесного потолка является возможность выравнивать поверхности практически любой кривизны – особенно актуально в помещениях, где плиты перекрытия уложены со значительными перепадами по высоте.
Недостатки у материала тоже имеются:
- Во-первых, материал весьма хрупок, и может повреждаться от ударов – несущественно для потолочных поверхностей.
- Во-вторых, цена материала в итоге получается несколько выше, чем у ближайших конкурентов в лице натяжных потолков и прочих каркасных конструкций, но тут следует учитывать специфику материала, и то, что его можно ремонтировать и многократно перекрашивать, освежая внешний облик. Так что вопрос тоже спорный.

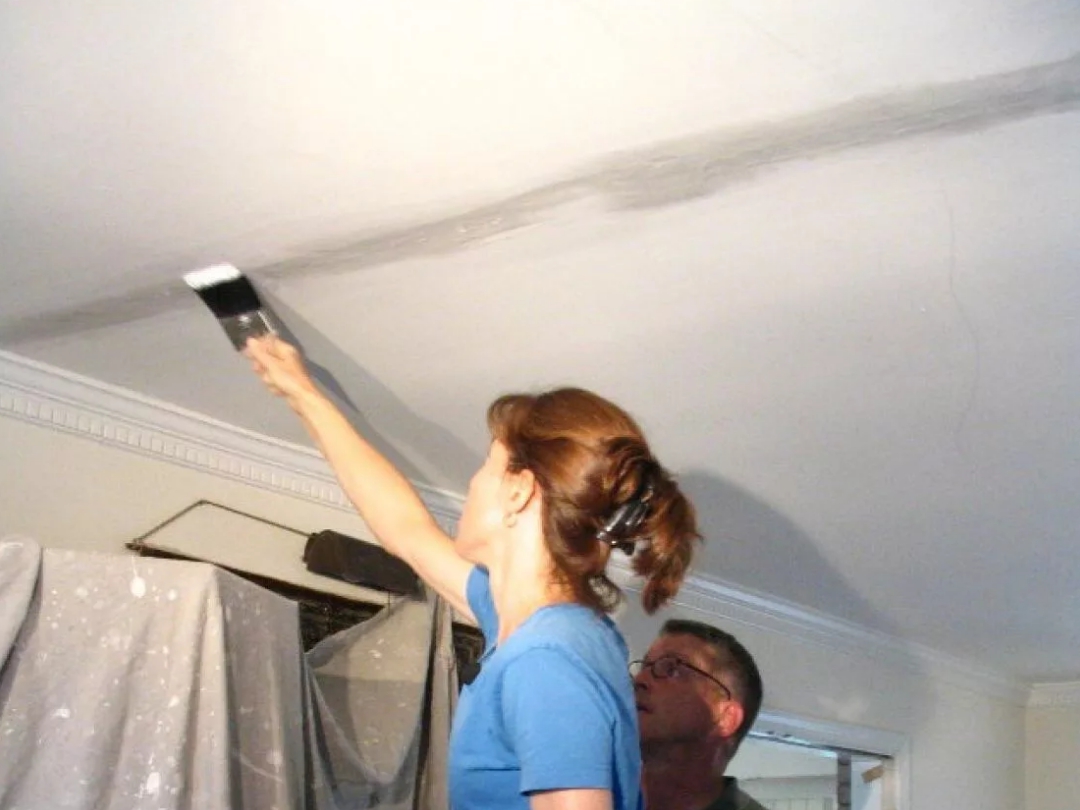

- И, в-третьих, гипсокартонные потолки из-за подвижек каркаса (причины могут быть разными) часто покрываются трещинами – лопается шпаклевка на стыках между листами. В основном, происходит это конечно из-за неправильной сборки и тогда, когда при шпаклевании швов не использовали серпянку. Справедливости ради стоит отметить, что и бетонный оштукатуренный потолок может дать неплохую трещину при усадке строения.
Виды гипсокартона и размеры листов

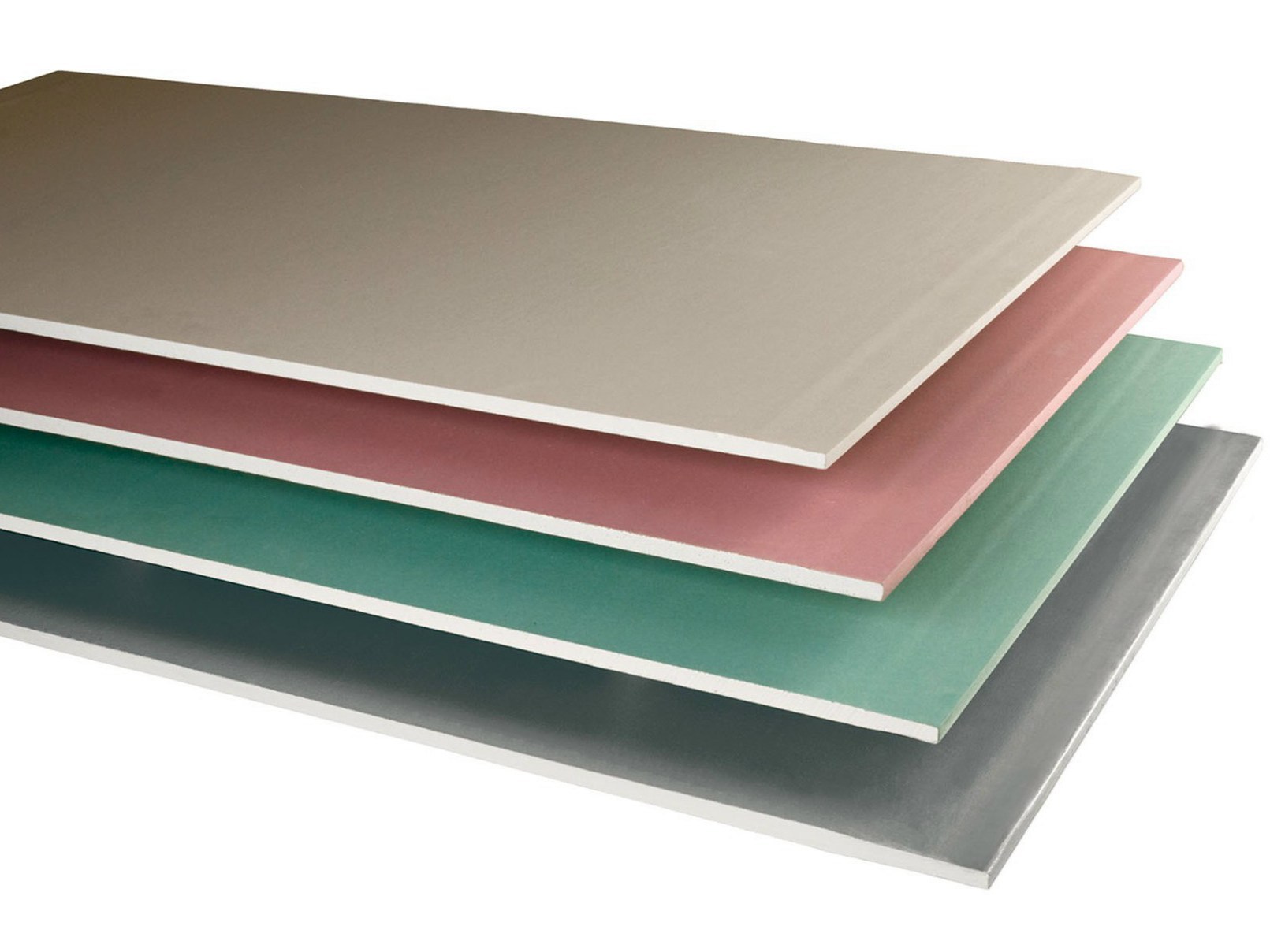

Сам гипсокартон разделяется на виды, в зависимости от его свойств. Понять, с каким из них вы имеете дело, можно по цвету бумажной оболочки.
Вариантов существует три:
- Бежевый или серый (ГКЛ) – стандартный лист, который используется для установки в сухих помещениях. Материал боится влаги, не имеет защитной антисептической пропитки и, соответственно, стоит дешевле прочих аналогов. Советуем к покупке, если обшить вам нужно потолок или стены, где-нибудь в спальне или гостиной.
- Зеленый гипсокартон (ГКЛВ) имеет в маркировке дополнительно букву «В», что означает его устойчивость к повышенной влажности. Тут есть один важный момент – не стоит думать, что этот материал будет сохранять все свои свойства при прямом контакте с водой, он точно также начнет раскисать, как и серый лист, просто продержится несколько дольше. Материал обработан антисептиками, которые не позволяют размножаться плесени.
Собирать потолки из ГКЛВ лучше всего в ванных комнатах или на мансарде, то есть местах, где возможность контакта с влагой достаточно высока.
Интересно знать! Разница в цене между описанными видами не очень большая, поэтому многие мастера предпочитают перестраховываться и берут именно зеленый гипсокартон.
- Гипсокартон с розовым окрасом (ГКЛВО) достаточно специфический материал, и покупают его редко. Он обладает некоторыми огнеупорными качествами и применяется там, где риск возникновения пожара достаточно высок, либо же постоянно царят высокие температуры. Естественно, из всех видов этот самый дорогой.

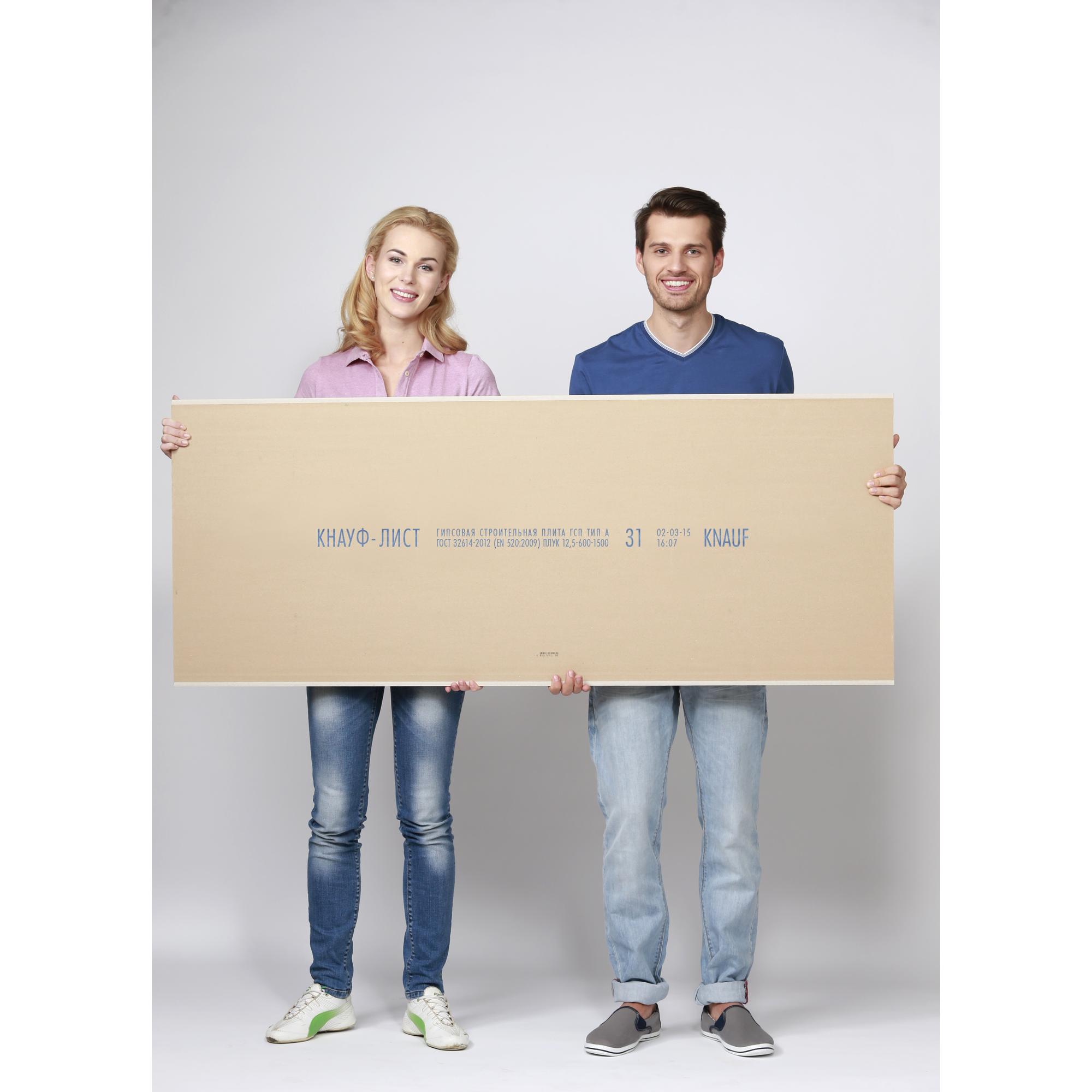

Листы могут иметь разные размеры, но стандартным считается вариант 1200*2500 миллиметров. Площадь такого листа около трех квадратных метров. Этот размер отыщется в любом магазине, так что при расчетах количества материала используйте эти данные.
А вот параметр, который может отличаться – это толщина листов (указываем распространенные варианты):
- 12 мм – это стеновой гипсокартон. Он достаточно тяжелый и прочный, но при желании подшивать потолок можно и им.
- 9 мм – лист потолочный. Вариант куда более гибкий, чем предыдущий, при этом, обладающий все еще неплохой прочностью. Его можно изгибать в сухом виде на большие радиусы. Более крутые повороты исполняются только после фрезерования или вымачивания в воде.

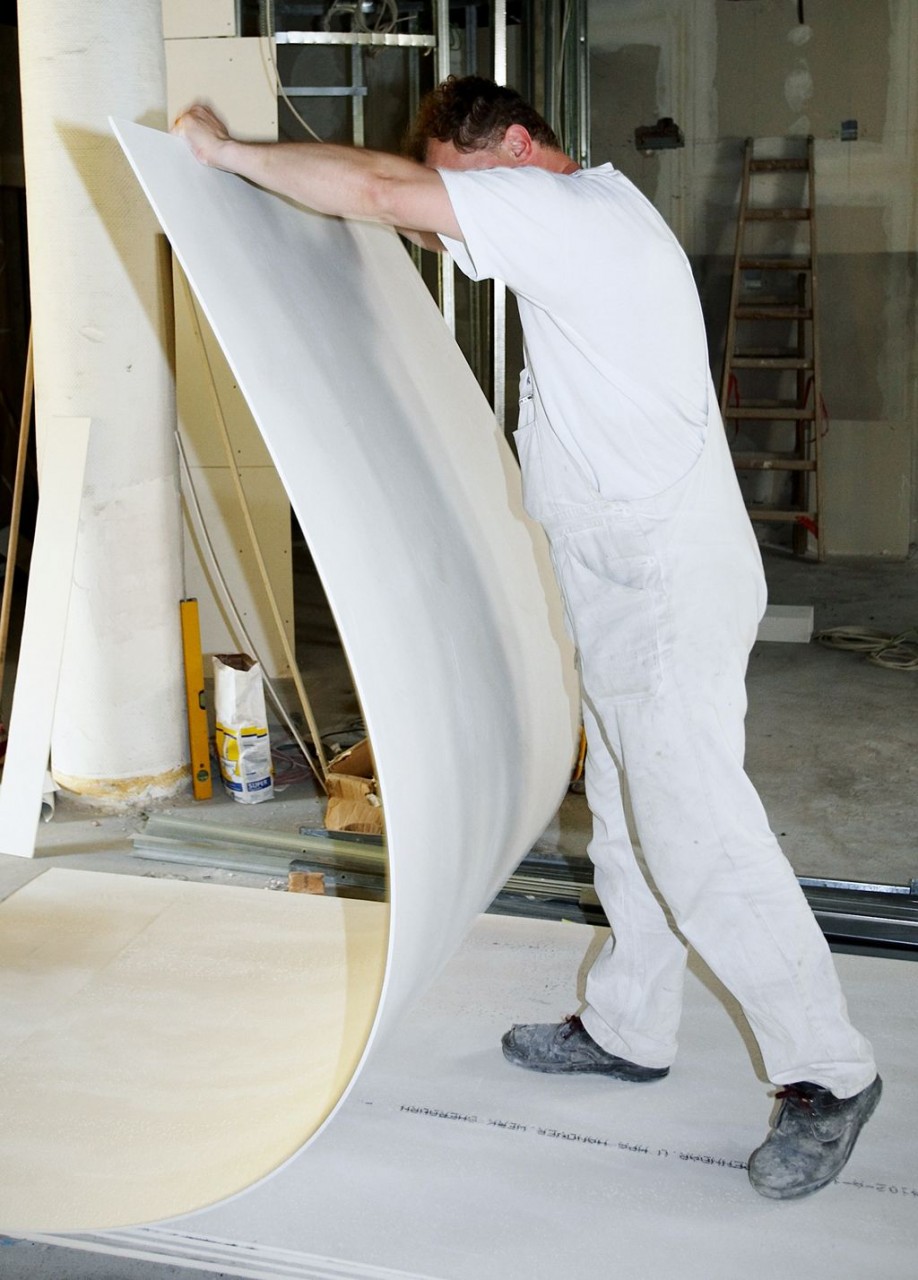

- 6 мм – дизайнерский (арочный) гипсокартон. Самый дорогой вид. Благодаря тому, что материал армирован изнутри фиброволокном, он получается очень гибким, а значит, обшивать им криволинейные каркасы намного проще, да и нагрузки на растяжение при подвижках каркаса он держит лучше.

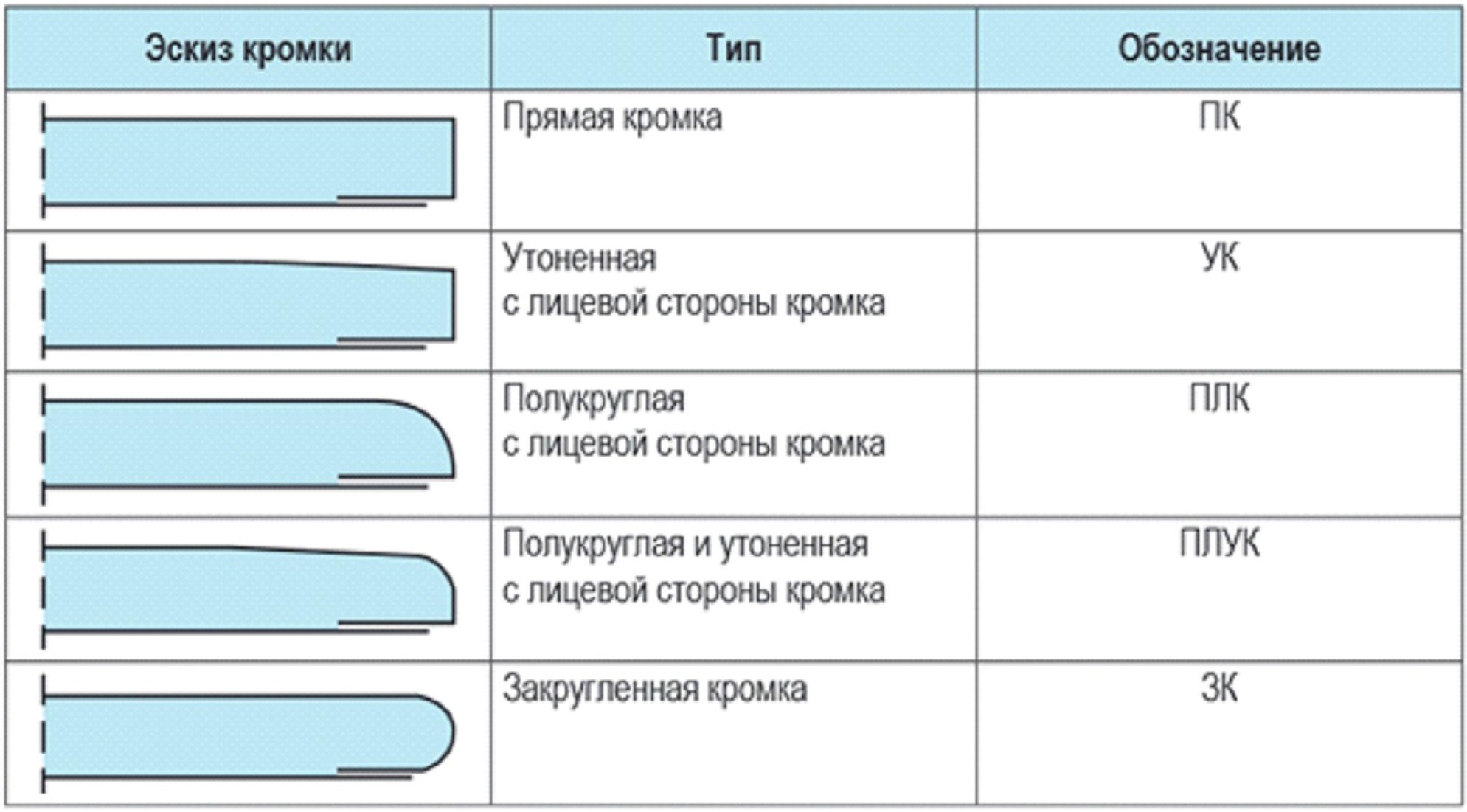

Последнее, на что хотелось бы обратить внимание при выборе гипсокартона – это форма продольной кромки.
Советуем обратить внимание на кромку ПЛУК – она имеет меньшую толщину на 2 миллиметра, чем основное тело листа, и закругление. Подобная форма позволяет без проблем прятать при шпаклевании швов серпянку, ускоряя процесс.
Совет! Конечно, на коротких сторонах и в местах среза листов такой кромки уже не будет, но все равно продольные швы в массе своей превалируют, а значит, процесс пойдет намного быстрее.
Материалы для каркаса
Как сделать второй уровень потолка из гипсокартона, не зная того, из чего нужно собирать каркас? Правильно, никак – вот мы и решили сделать отдельную главу, посвященную профилям и их выбору.

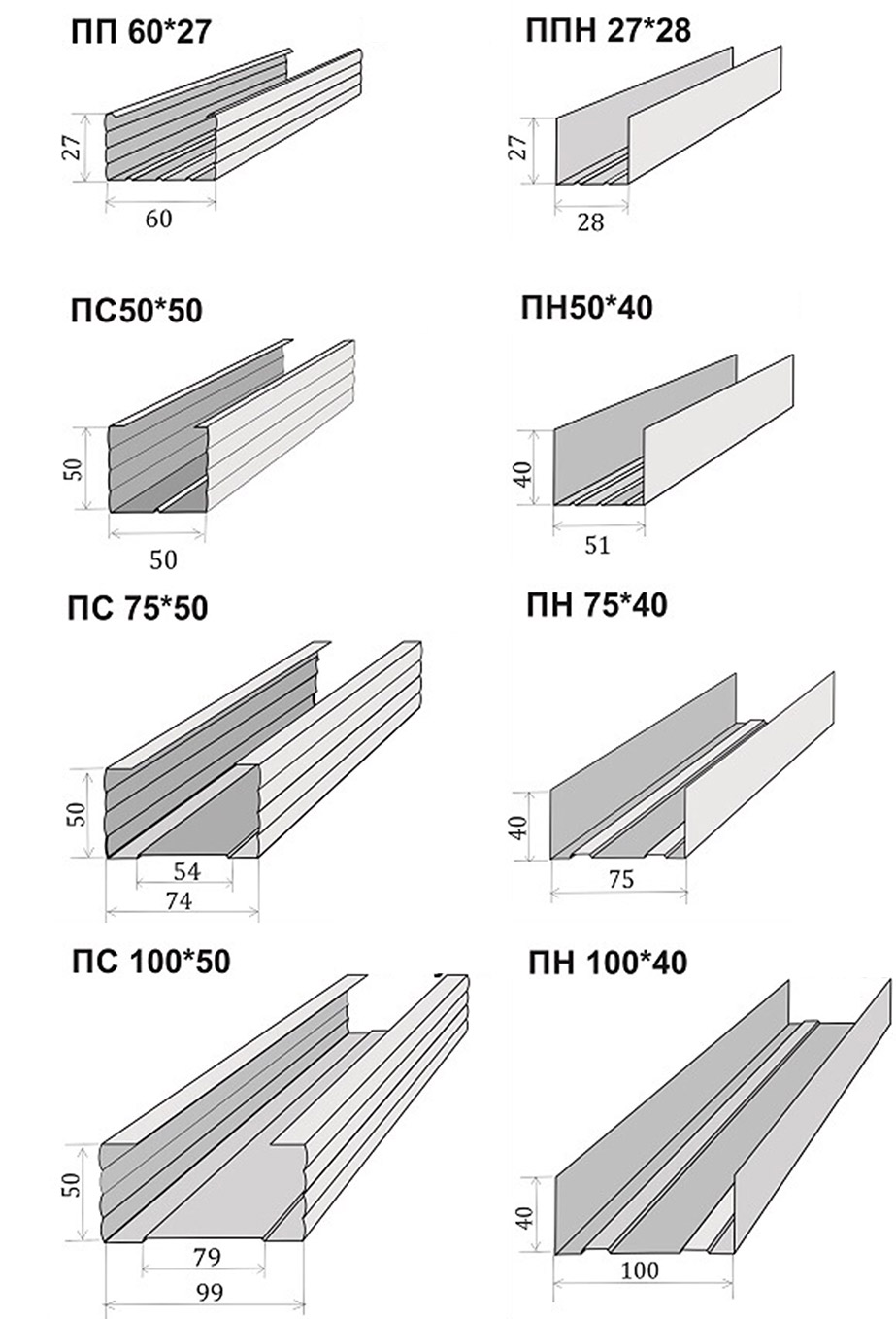

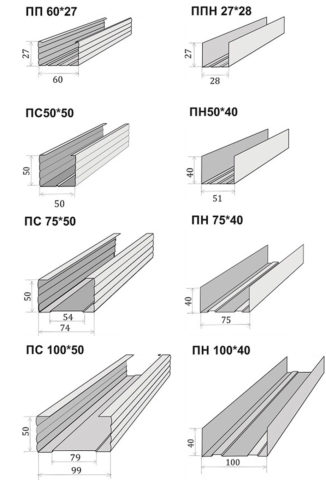

- На рисунке выше показаны основные типы профилей, используемые при монтаже гипсокартона. Если вы новичок, то разобраться в них может быть сложновато, поэтому внимательно читайте описание.
- Каркас для двухуровневого потолка из гипсокартона в основном собирается из двух типов профилей, но могут быть и исключения. Основным при этом является профиль ППН 27-28 – он же направляющий.

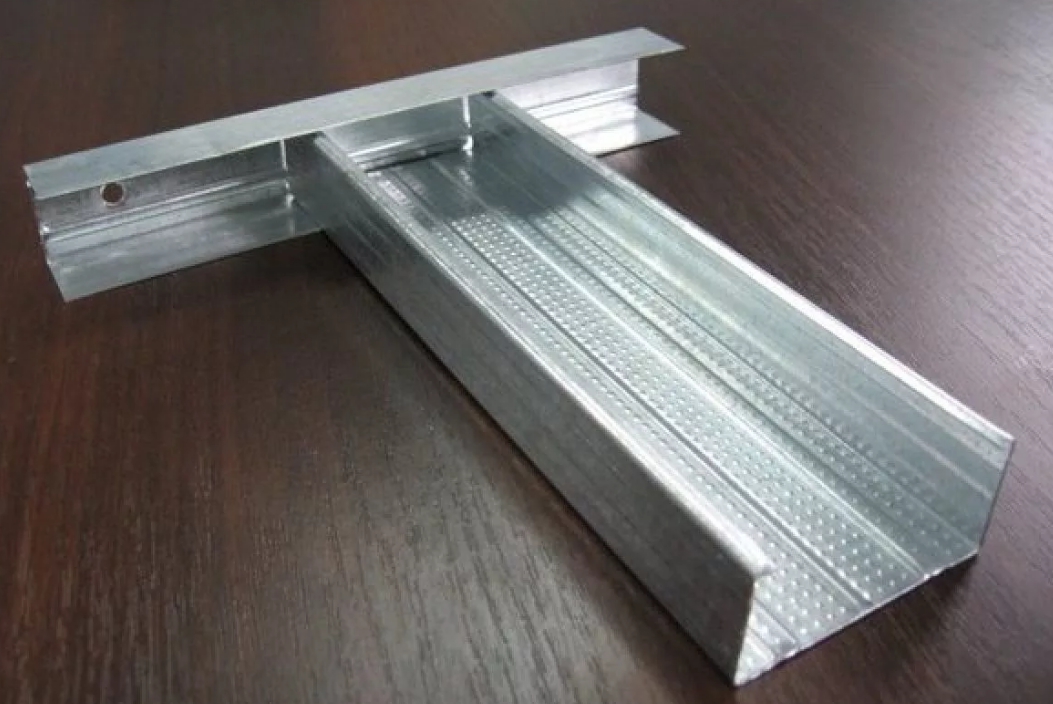

- Он, при взгляде с торца, напоминает букву «п», края свободные, без загибов. Используется для привязки уровней к стенам, капитальному потолку, связки друг с другом и формирования сложных соединительных узлов (внешние и внутренние углы, места изгибов).
- Второй профиль, который в некоторых типах каркасов также может оказаться основным – ПП 27*60. Применяется обычно в качестве поясов каркаса, стоек коробов, формирования изгибов и прочего. Профиль имеет загнутые края, что придает ему больше жесткости.
- Остальные варианты, которые были указаны на изображении, отличаются от названных профилей только размерами и используются, в основном, для монтажа фальшь стен и перегородок, но иногда, когда перепад между уровнями потолка должен составить равняющееся их ширине расстояние, при сборке задействуются и они.
Помимо профилей для сборки каркаса требуются соединительные элементы и крепеж:

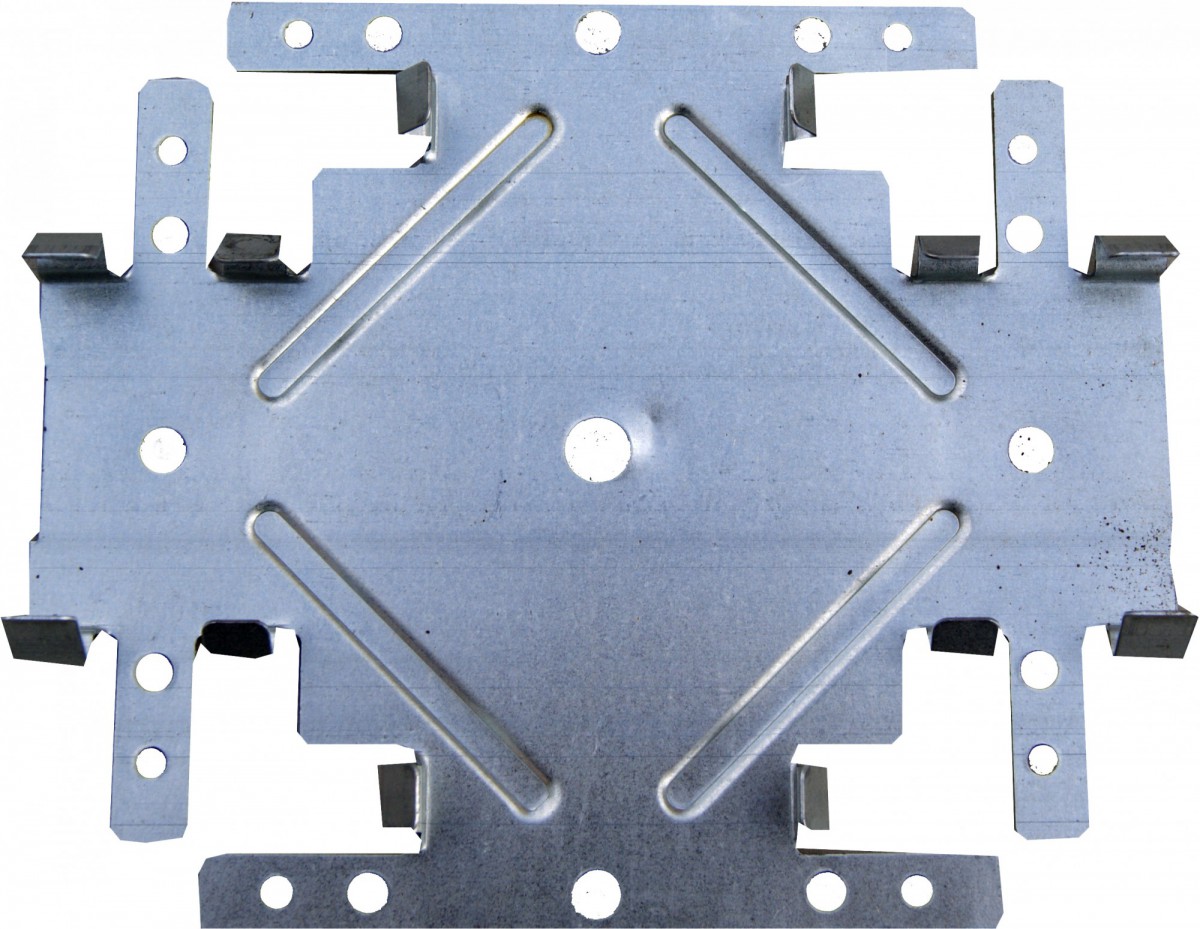

- Делать перпендикулярную связку одноуровневых элементов удобнее всего при помощи специального соединителя, именуемого в простонародье «краб». Существуют и другие методы, например, перекрестное наложение, но все они создают перепады высот, из-за чего гипсокартон при подшивке ложится волнами, а местами его может просто сломаться, если саморез будет вкручен слишком близко к перепаду.

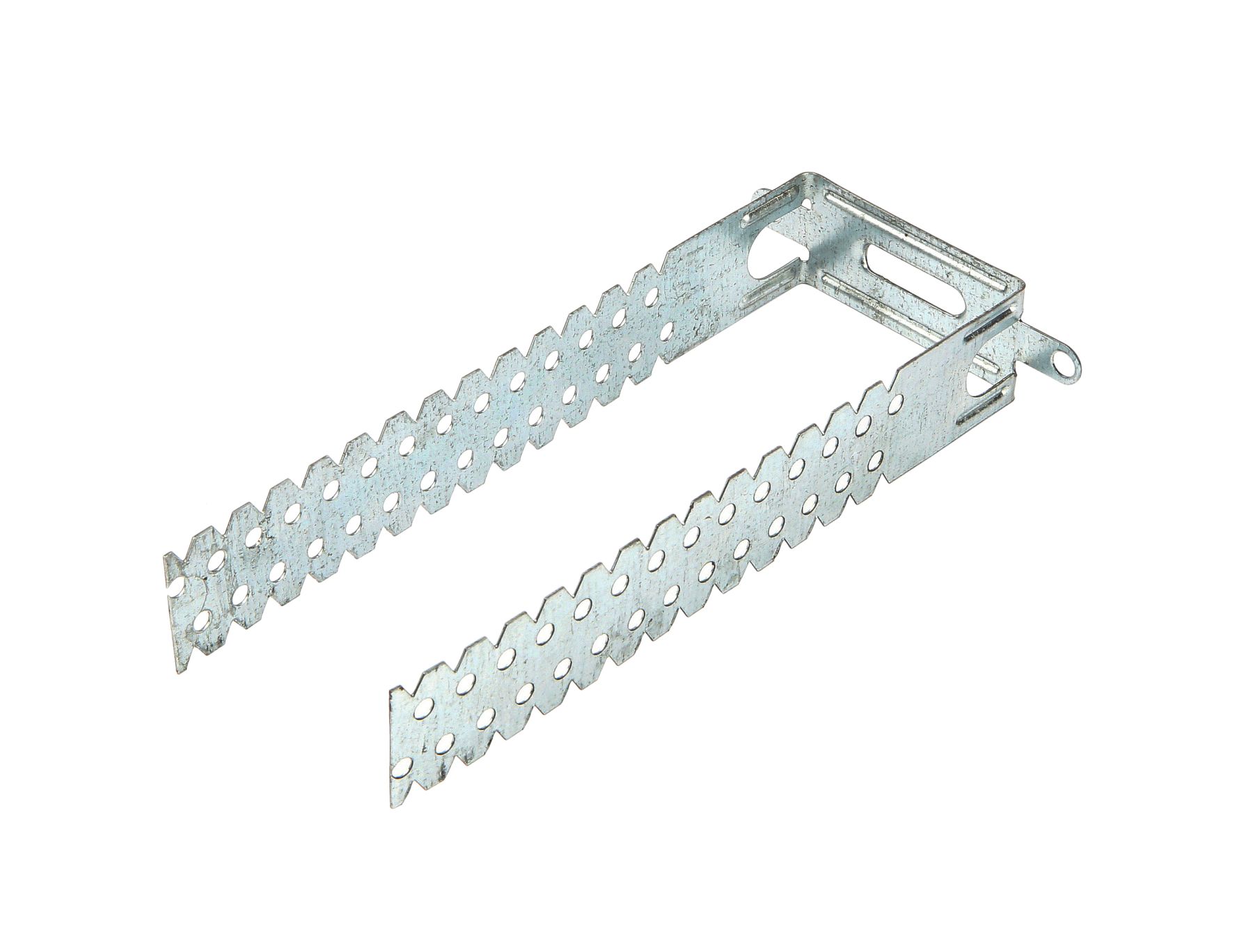

- Связывается каркас с основным потолком через систему подвесов. Прямой подвес очень удобен, прочен и позволяет опускаться вниз до 10 сантиметров.
Совет! Если конструкция требует большего отступа, то приобретаются пружинные подвесы на тягах.
Все остальные приспособления и профили, например арочный, можно эффективно заменить, используя перечисленные материалы и смекалку. Вообще, сборка каркаса под гипсокартон – дело весьма творческое, и конструкции могут сильно отличаться у разных мастеров.
Наверняка, вы, собрав самостоятельно несколько плоскостей, тоже придумаете для себя наиболее удобную последовательность действий и любимый список материалов.

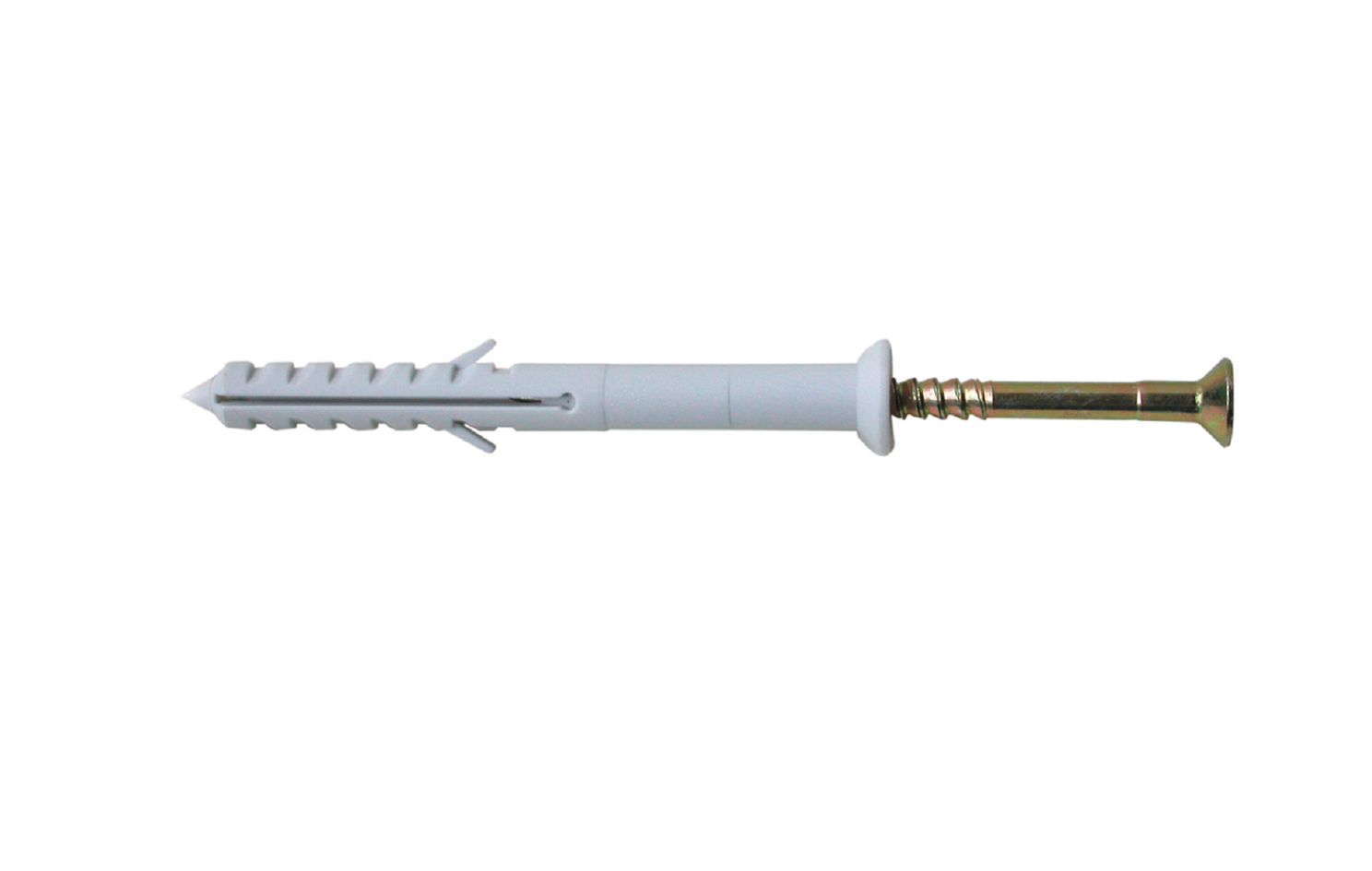

- Данный тип дюбель-шурупов используется большинством мастеров, но мало кто задумывается над тем, что для потолка их брать нельзя. Максимум, где вы их можете задействовать – это привязка ППН профиля к кирпичным или бетонным стенам.

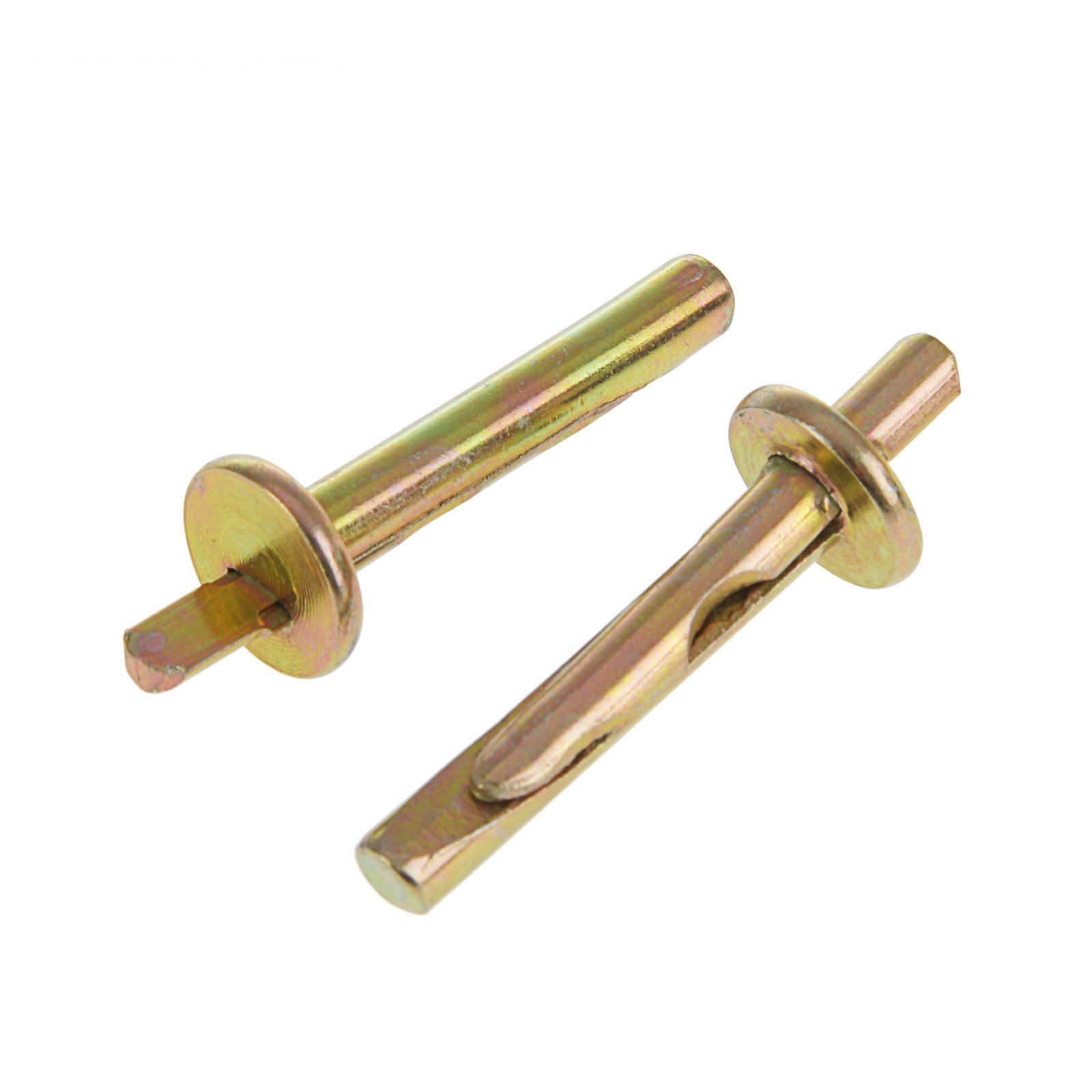

- А вот это правильный крепеж для связки каркаса с бетонным основанием. Держит он невероятно прочно, но не это главная причина его превосходства. Пластиковый дюбель-шуруп не проходит в качестве крепежа по пожарной безопасности, так как в случае возгорания такой дюбель моментально размягчится, и вся конструкция может обрушиться на еще живых, находящихся в помещении людей.
- Если основание в месте установки деревянное, то для монтажа используем обычные каленые саморезы по дереву.

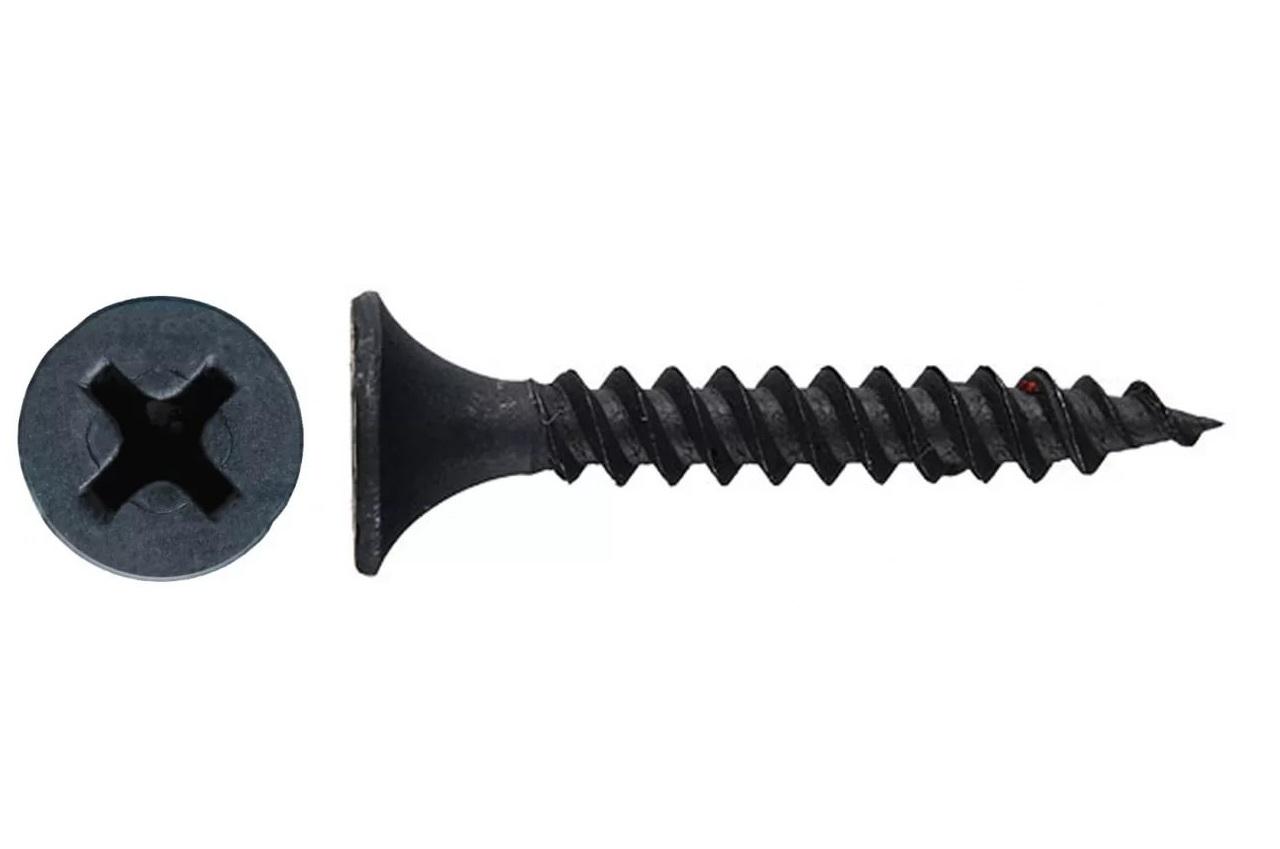

- Данный тип саморезов применяется для подшивки самих листов гипсокартона. Они имеют мелкий шаг резьбы, что позволяет им эффективно держаться в металлическом профиле.

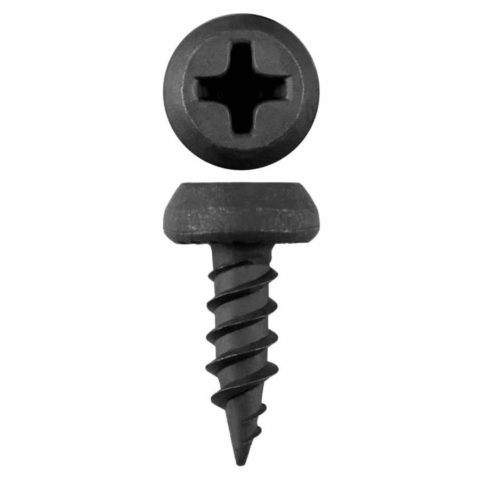

- Саморезы LN или «клопы» — самый удобный крепеж для связки друг с другом металлических профилей. Некоторые мастера предпочитают использовать варианты с прессшайбой, но из-за их плоских шляпок они часто плохо садятся на бит и соскакивают, что очень быстро надоедает в процессе монтажа.
В принципе, мы разобрали все, что нам потребуется, не считая инструмент. Остальное – по ходу описания работ.
Сборка двухуровневого потолка
Итак, давайте соберем, виртуально, двухуровневый подвесной потолок из гипсокартона своими руками. И начнем мы с разработки чертежей.
Проект
Опять теория! Воскликнет неопытный читатель, но на то он и опыт, что его нужно приобретать постепенно. Поверьте, приготовленные заранее эскизы двухуровневых потолков из гипсокартона не только ускорят работу, но и не дадут совершить ненужных ошибок при сборке.
Итак, ваши задачи при составлении плана:
- Сделать рисунок на листе бумаге в масштабе в двух плоскостях;
- Нанести на него контуры всех уровней и точные размеры двухуровневого потолка из гипсокартона;
- Отметить места расположения профилей каркаса и точки их крепления к потолку;
- Отметить места прохождения коммуникаций, если они имеются, и выводов под светильники. Если этого не сделать, то велика вероятность, что делая потом отверстие под осветительный прибор, вы наткнетесь на каркас, который придется срезать, тем самым ослабляя, или «лепить» обратно гипсокартон.
Работа не замет у вас много времени, так что не ленитесь.

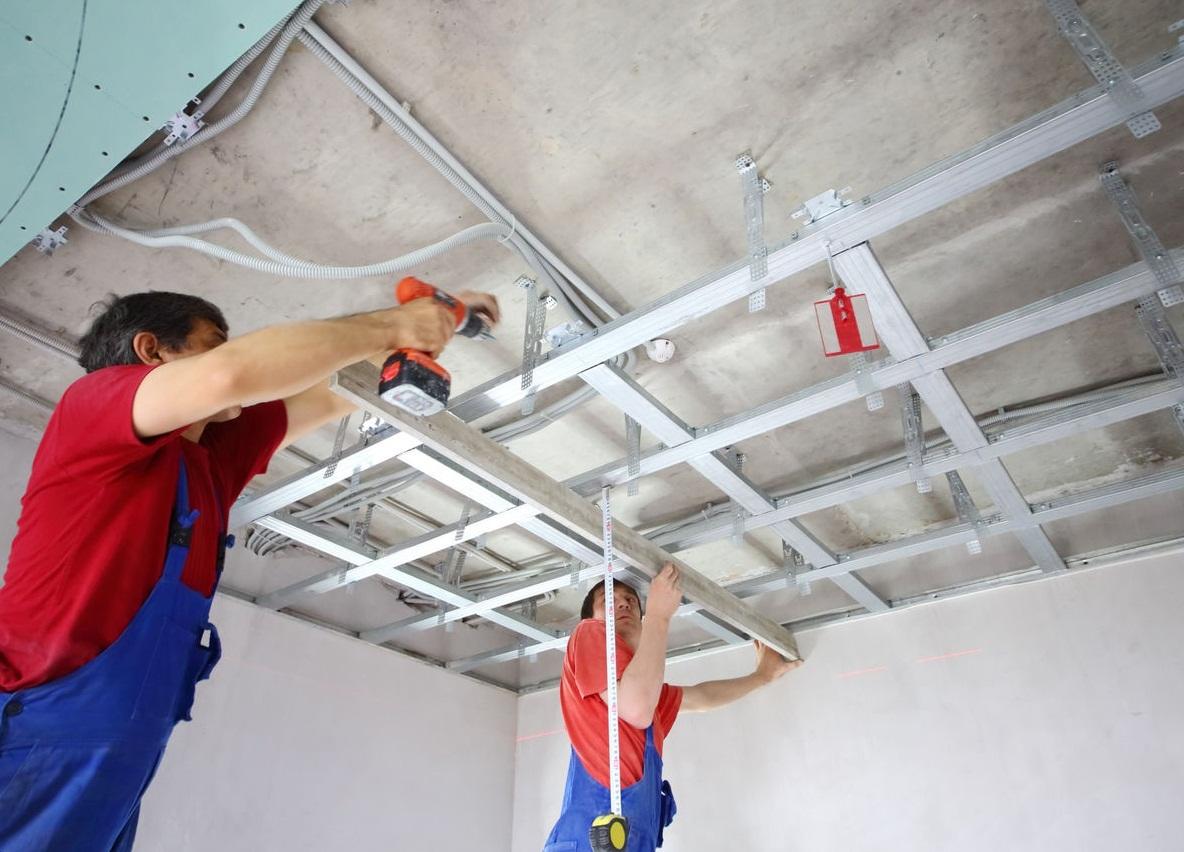

Сборка каркаса

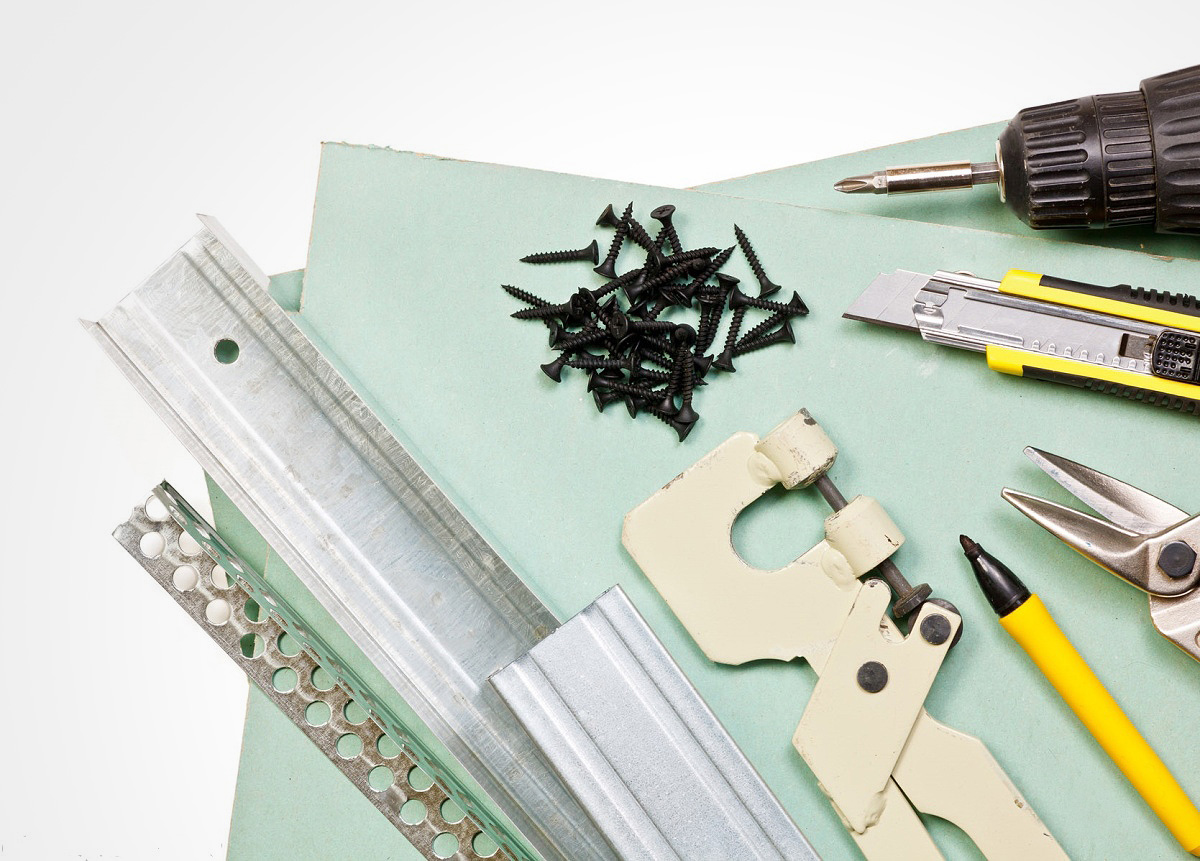

Итак, запасаемся нужным инструментом.
Вам в обязательном порядке понадобится следующее:
- Перфоратор;
- Шуруповерт;
- Канцелярский нож;
- Рулетка и карандаш;
- Маркер – его хорошо видно на металле;
- Ножницы по металлу;
- Просекатель (опционально);
- Угловой рубанок и рашпиль для обработки срезанных кромок;
- Гидро или лазерный уровень;
- Капроновая нить;
- Отбивочный шнур.
Список приличный, но большинство приспособлений стоит сущие копейки.
Все готово? Отлично! Теперь думаем, в какой последовательности нам лучше пойти при сборке.
Уровни связать можно двумя способами:
- Первый вариант – сделать сначала верхний уровень, подшить его (полностью или частично). А затем присоединить снизу оставшуюся часть конструкции. Удобен такой подход при сборке криволинейных нижних уровней, однако в надежности он несколько уступит следующему каркасу.
- Во втором варианте сначала ставится нижний уровень, а затем подвязывается верхний. Подход удобен, прежде всего, для прямоугольных потолков с коробами по периметру. При этом несколько уменьшается расход профиля ПП 27*60.
Опишем вкратце обе концепции, по порядку:
- Итак, начинаем с того, что уровнем пробиваем ровность потолка относительно горизонта, попутно определяя самую нижнюю точку, от которой мы и будем отталкиваться, выставляя все по проектным размерам.

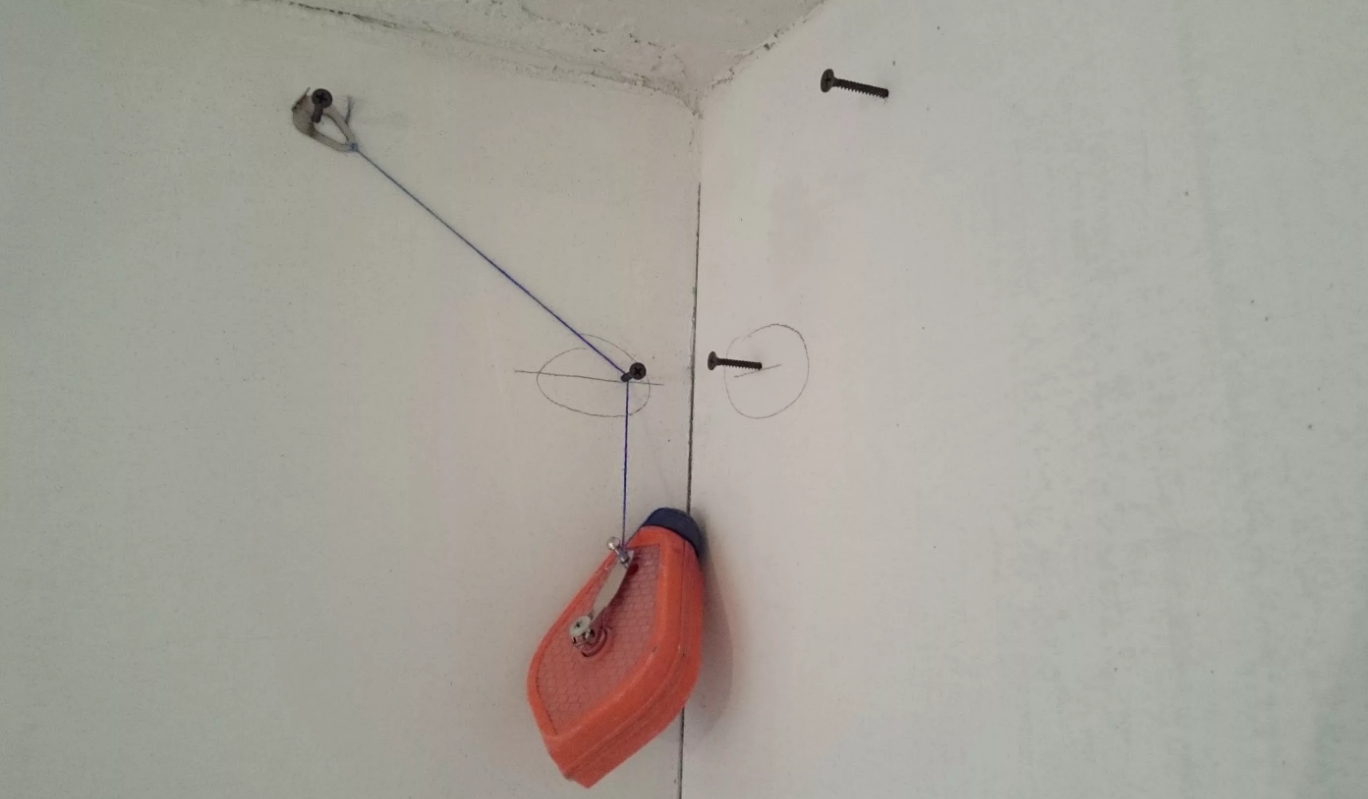

- Ставим отметки по всем углам помещения на нужном уровне и соединяем их линиями при помощи отбивочного шнура.
- Если все сделали правильно, то по всему периметру комнаты будет закольцованная линия, обозначающая границы каркаса.
- Далее монтируем по этой линии профиль ППН. Используем для этого перфоратор, которым профиль просверливается вместе со стеной. В отверстие вставляется дюбель и забивается при помощи добойника, чтобы не погнуть кромки профиля.

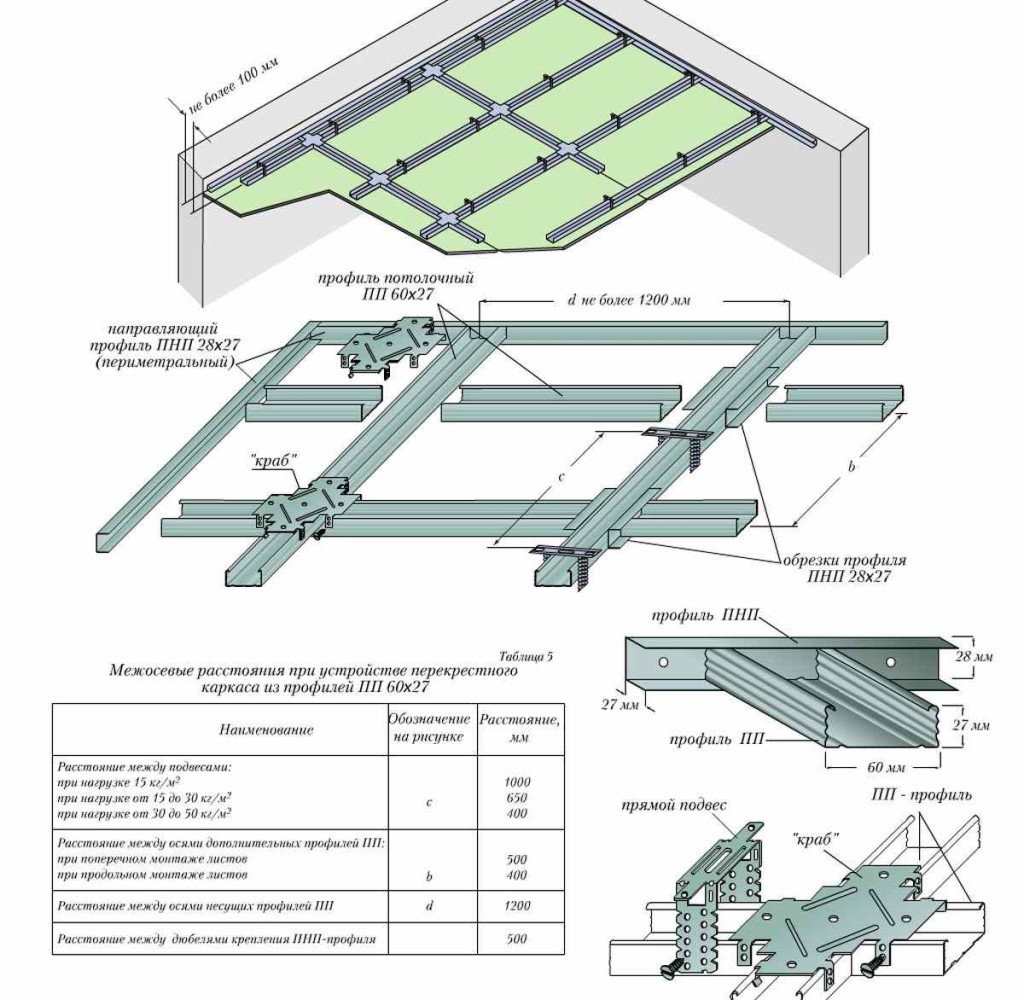

- Стены размечаются по рулетке так, чтобы получились ячейки 60*50 сантиметров. Будьте внимательны, не допускайте погрешности, так как это осложнит потом подшивку.
- Согласно разметке устанавливаются профили ПП. Они торцами заводятся в пристенный профиль и связываются саморезами. Естественно, длина элемента должна соответствовать ширине помещения – в случае необходимости подрезаем профиль ножницами, либо наращиваем его, используя удлинитель, либо установив одну поперечину.
- Далее все профиля привязываются к перекрытию на подвесы. При этом нужно четко выставить их положение, чтобы не нарушалась плоскость потолка.
- Закрепите подвесы точно над профилями в намеченных местах, с шагом не более 110 сантиметров.
- Придавите профили к потолку, и обхватите их ушками подвесов для временной фиксации.
- Натяните поперек них в нескольких местах капроновую нить для ориентира.
- Поочередно отпускайте профиля и, выставляя их по нити, скрепляйте с подвесами саморезами.
- Лишние части ушек отогните кверху.

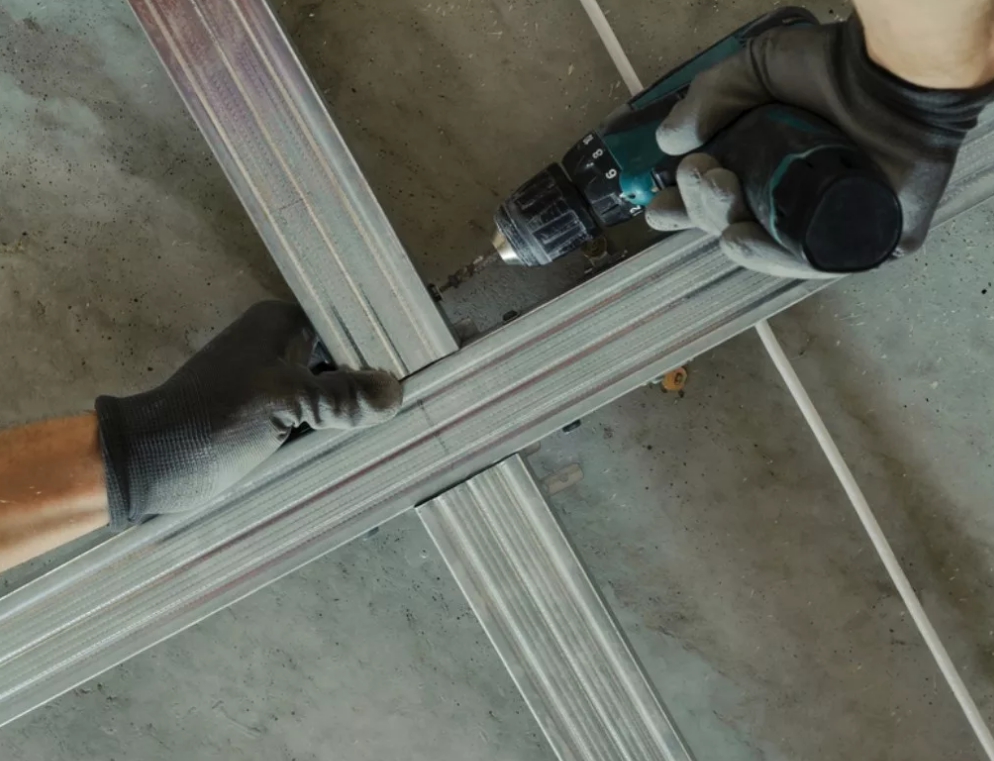

- Установите на профили в нужные места «крабы». Поперечный профиль нарезается на куски нужного размера и защелкивается туда же.
Внимание! Поперечины должны в обязательном порядке быть в местах стыков листов, иначе появление трещин в потолке со временем будет неизбежно.
Видео покажет, как шьется этот материал:

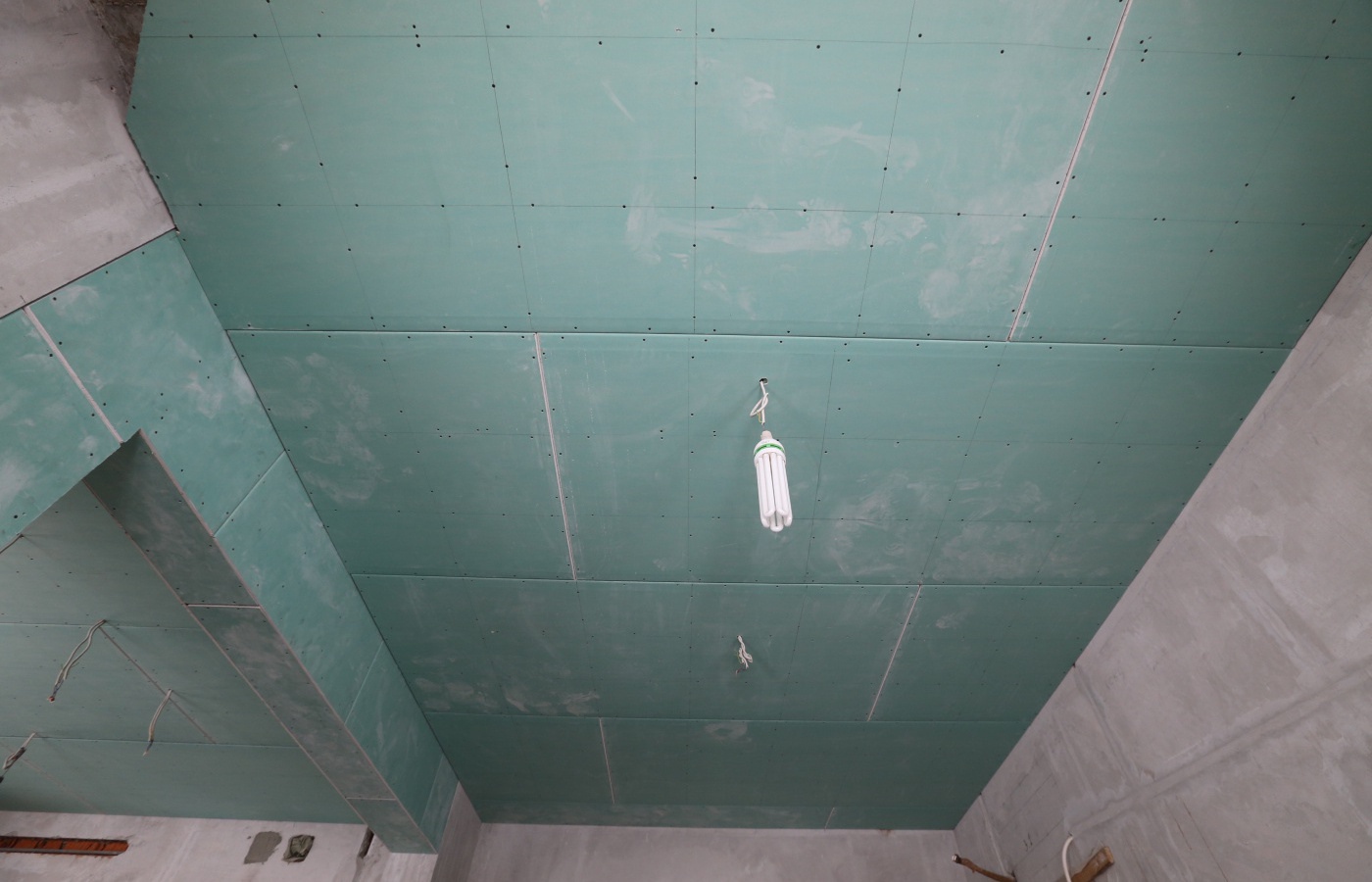

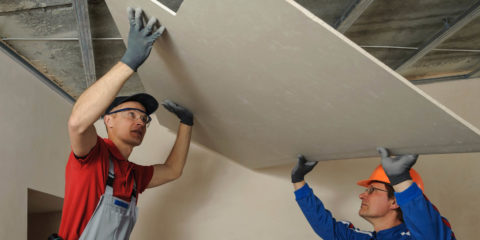

- Далее подшивается гипсокартон. Мы можем закрыть весь уровень, либо же видимую его часть, плюс места, где будет крепиться профиль под нижний уровень.

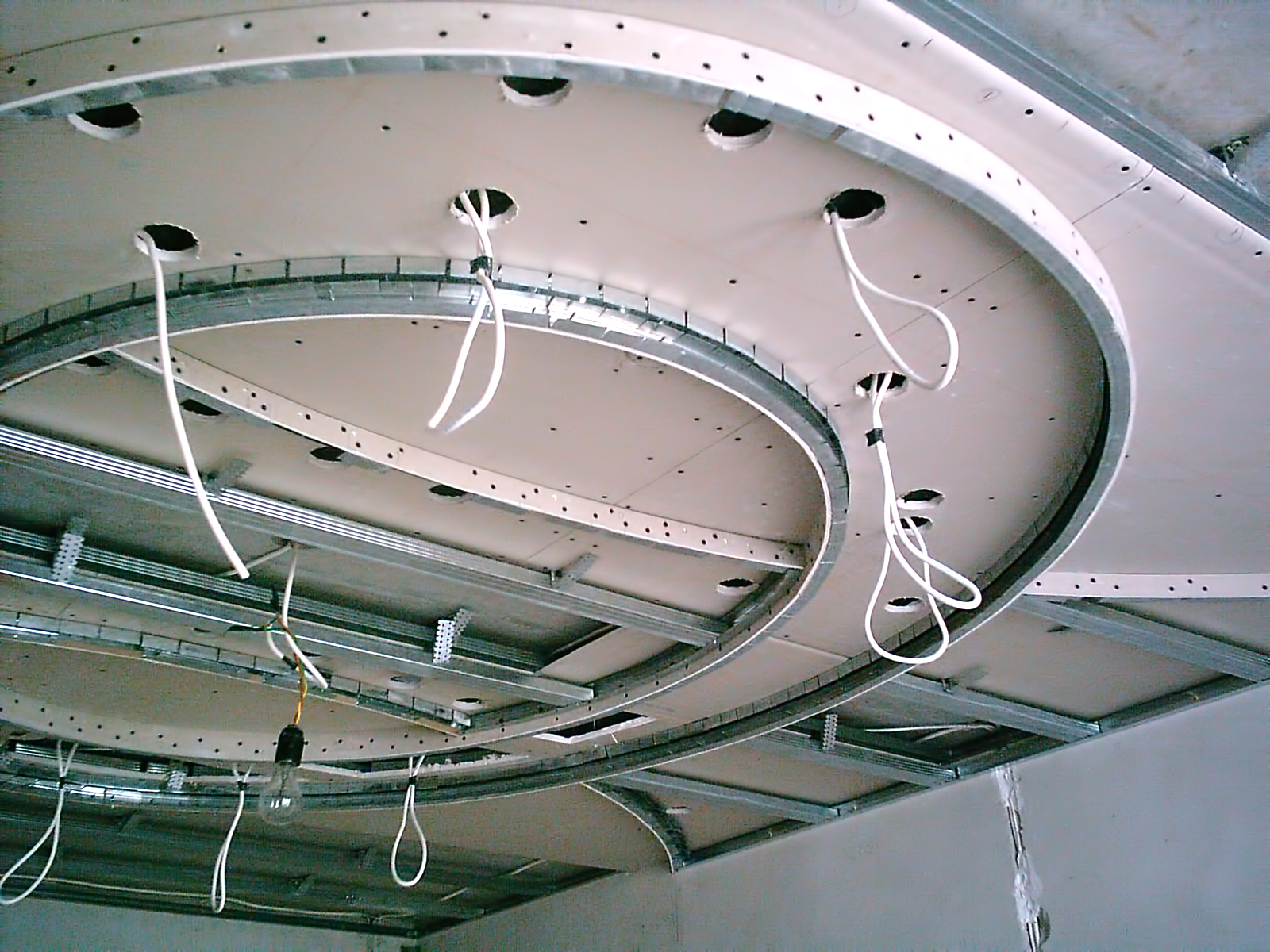

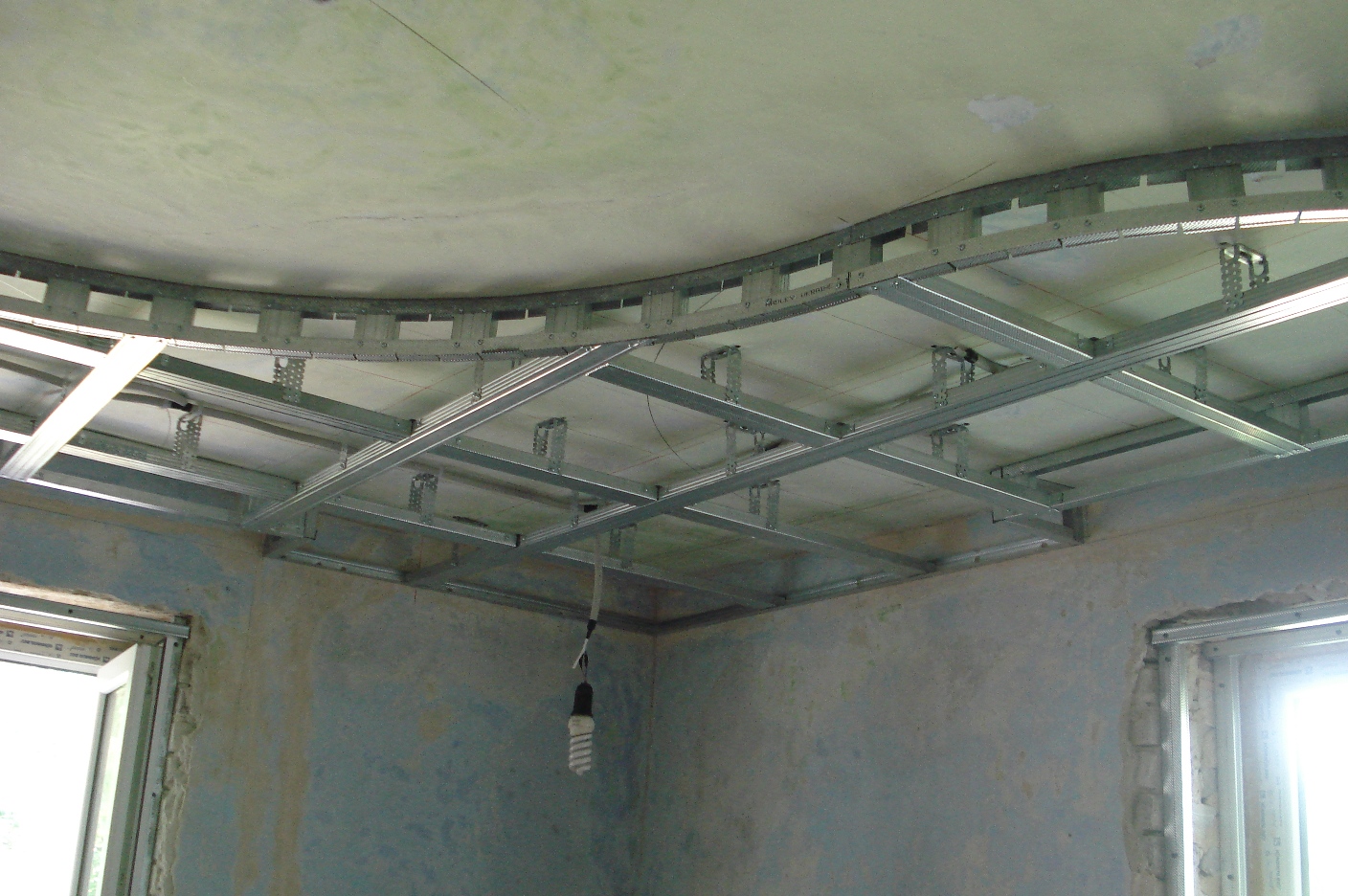

- На гипсокартонную поверхность наносится нужный рисунок. По его контуру монтируется профиль, который будет удерживать нижний уровень. Связывать его нужно со всеми пересекающимися с ним профилями, а также с гипсокартоном.
- Если запланирована изгибающаяся линия, профиль периодически прорезается. Лучше взять для этих целей вариант ПС 50*40, так как ширины в 5 сантиметров будет вполне достаточно для разницы уровней.
- На нужной высоте к стенам (в местах примыкания 2-го уровня) крепится ППН профиль, который потом соединяется с установленным ранее контуром перемычками из ПП профиля. В принципе, сборка каркаса второго уровня в дальнейшем ничем отличаться не будет – ставим при необходимости подвесы, перемычки, выставляя все в уровень. Ну и, конечно, подшивка.
- Второй вариант сборки начинается с того же – отбиваем на стенах уровень потолка. Далее наносим на потолок границы самого короба.
- Крепим направляющий профиль к стенам и потолку.

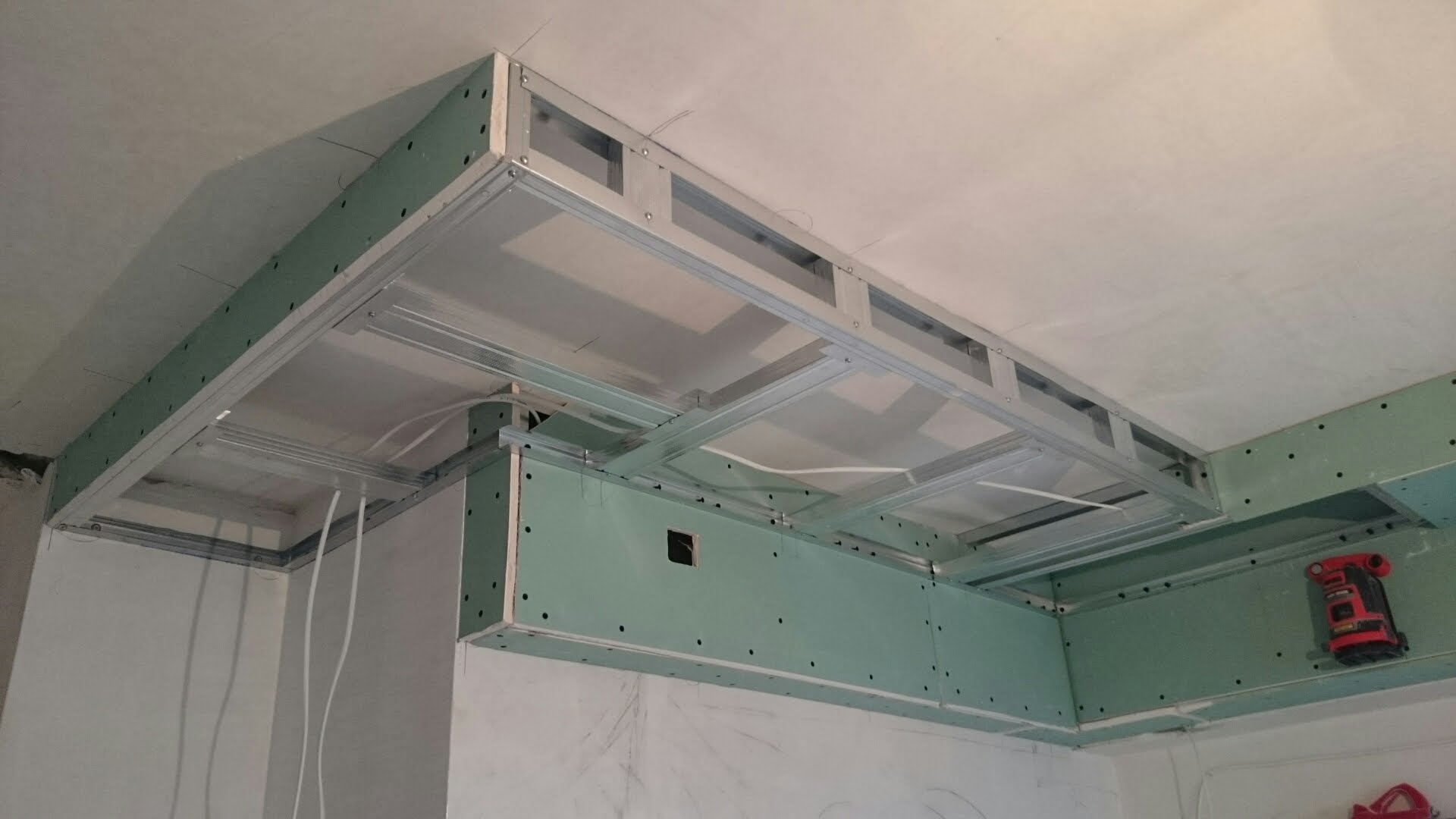

- Опускаем от потолочного профиля стойки на нужную высоту и снизу одеваем на них ППН профиль, как это показано на фото выше.
- Далее каркас заполняется. Связка с внешним углом делается либо через целый ППН профиль с ним спаренный, либо через его кусочки, как, опять же, показано на фото.
- Верхний уровень собирается точно также как и в первом варианте, но теперь мы связываем его не со стенами, а с висящими стойками каркаса.
Работа с гипсокартоном
Отдельно скажем пару слов про то, как гипсокартон нужно крепить и резать по размерам:
- Вяжется он ко всем профилям, с которыми пересекается.
- Саморезы крутятся каждые 15-17 сантиметров.
- Отступ от края листа должен составлять 1,5-2 сантиметра, чтобы он не крошился.
- Чтобы не промахиваться мимо профиля, листы можно расчертить.
- Стыки между листами должны приходиться точно на центр профилей.

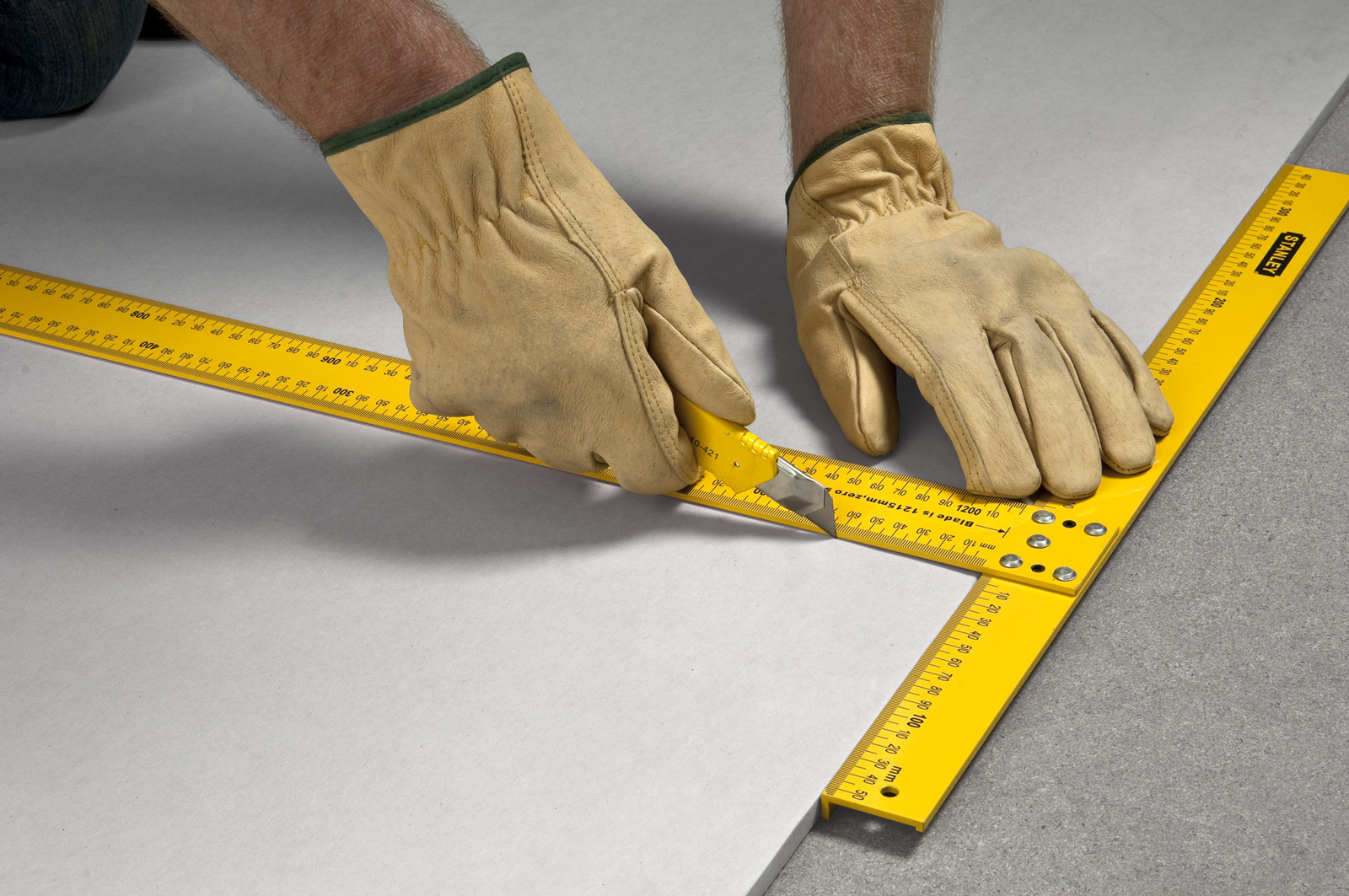

- Резать лист очень просто. Уложите его на ровную поверхность, сделайте отметки согласно фактическим размерам отрезаемой детали, приложите ровную направляющую и прорежьте верхний слой картона ножом.
- Далее лист ставится на ребро и надламывается с обратной стороны, после чего ножом срезается остальной картон.

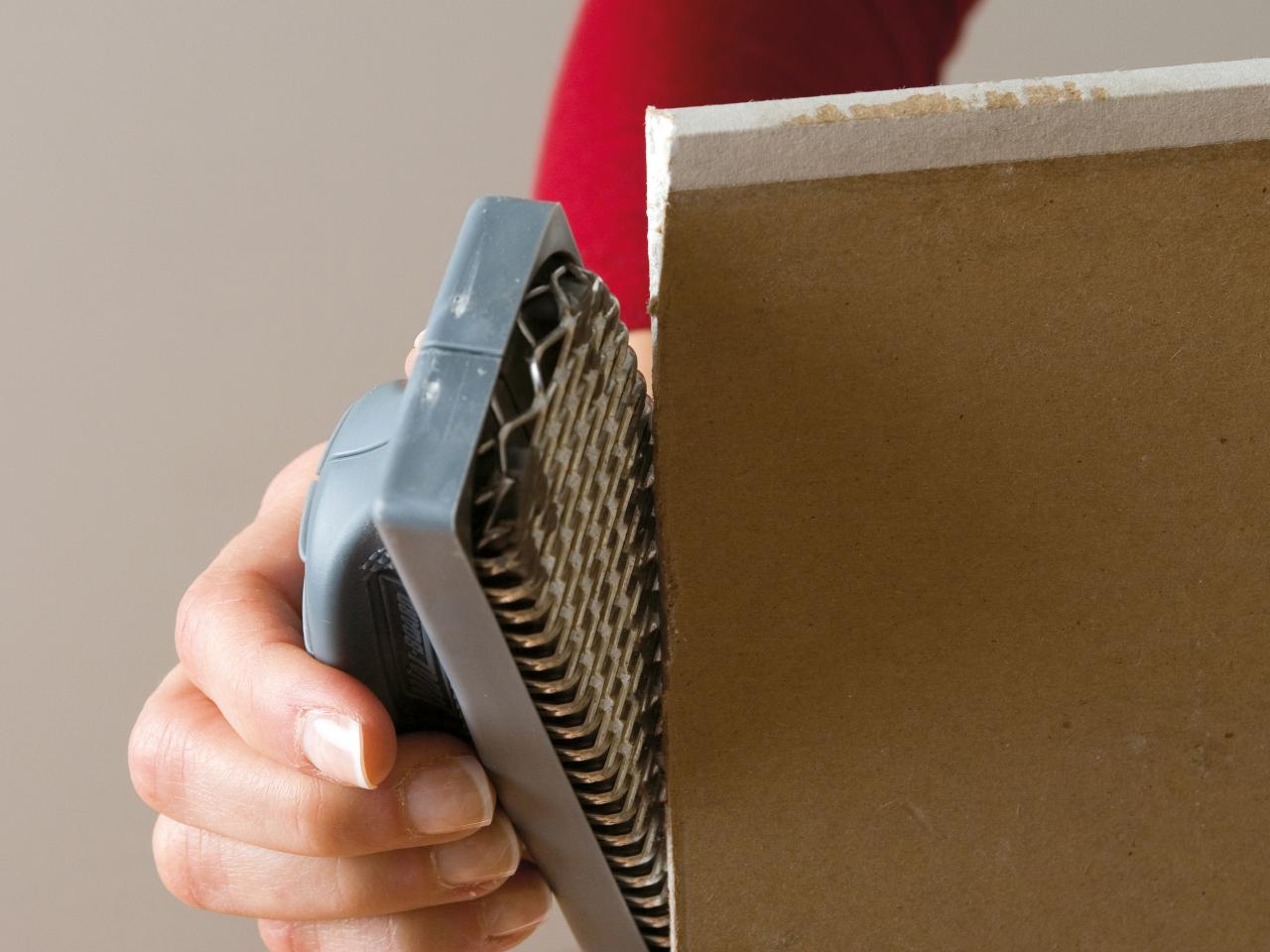

- Полученный срез будет не очень ровным, и это нужно исправить – подрабатываем его рашпилем.

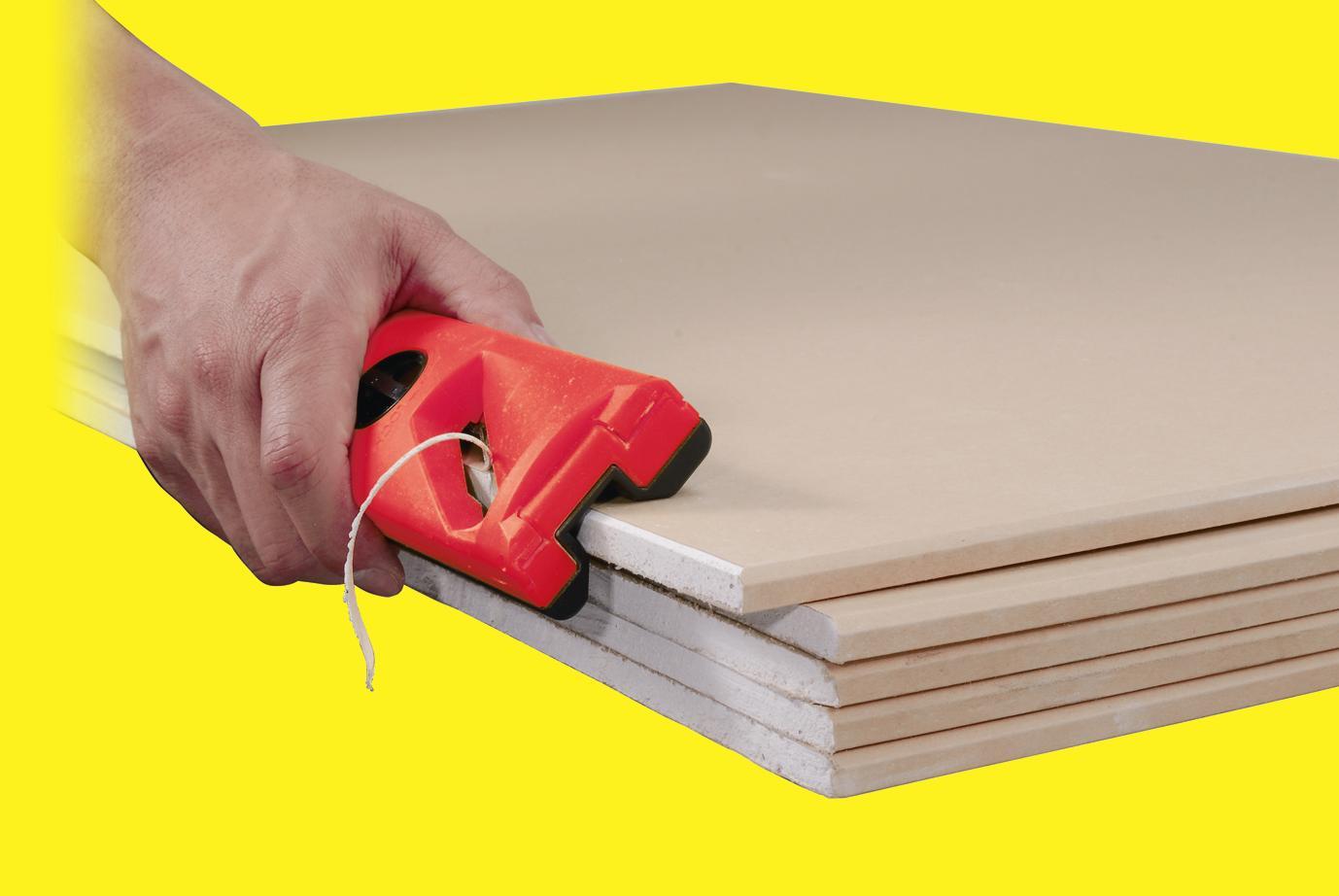

- Для создания пространства под шпаклевку, с выровненного края нужно снять фаску. Быстро и качественно это сделает угловой рубанок.
- Резка гипсокартона по кривым линиям выполняется при помощи электролобзика или специальной пилки. Такие края обрабатывать обычно не нужно, так как они полностью закрываются перфорированным уголком при шпаклевании.
Варианты двухуровневых потолков

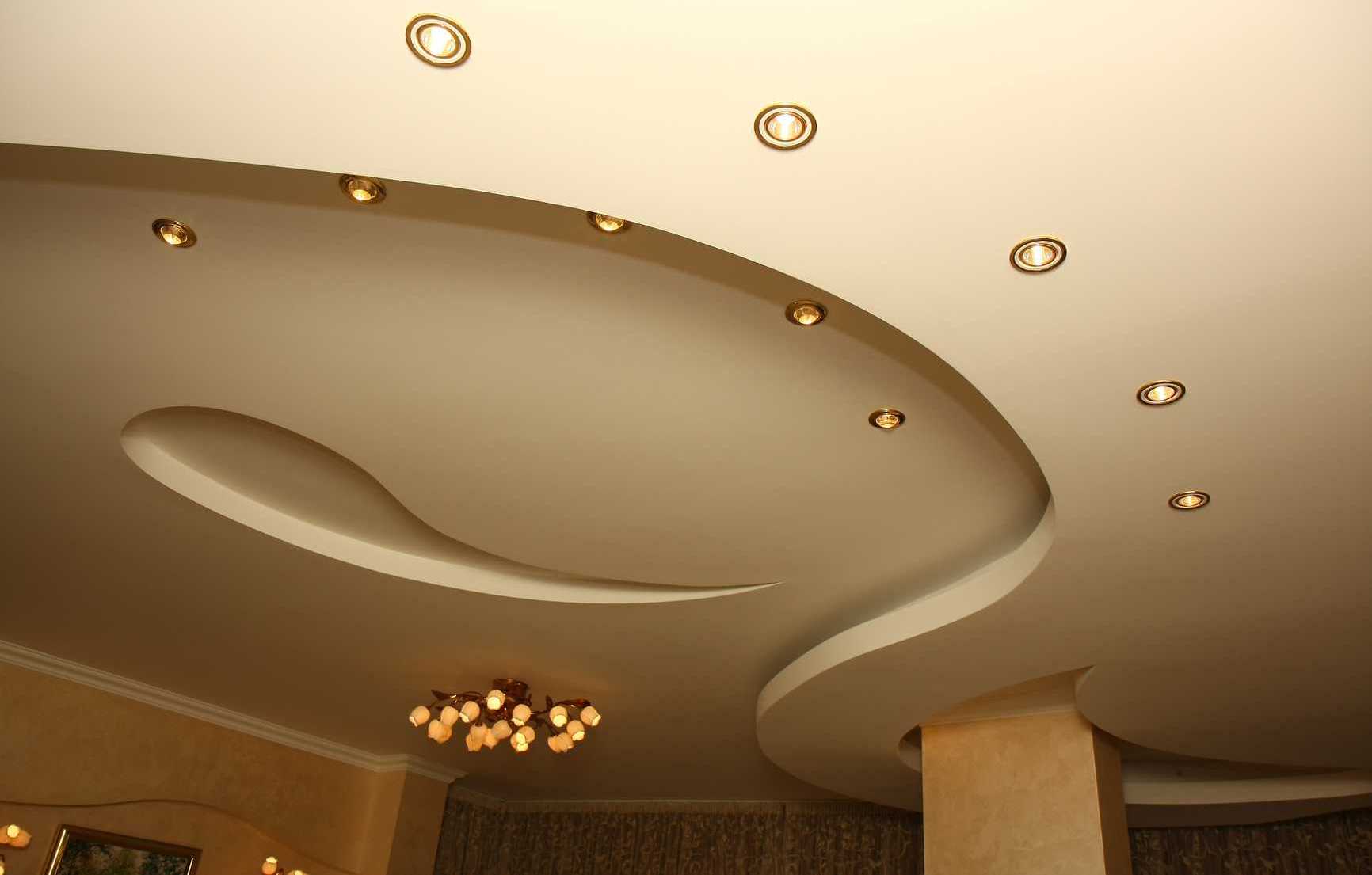

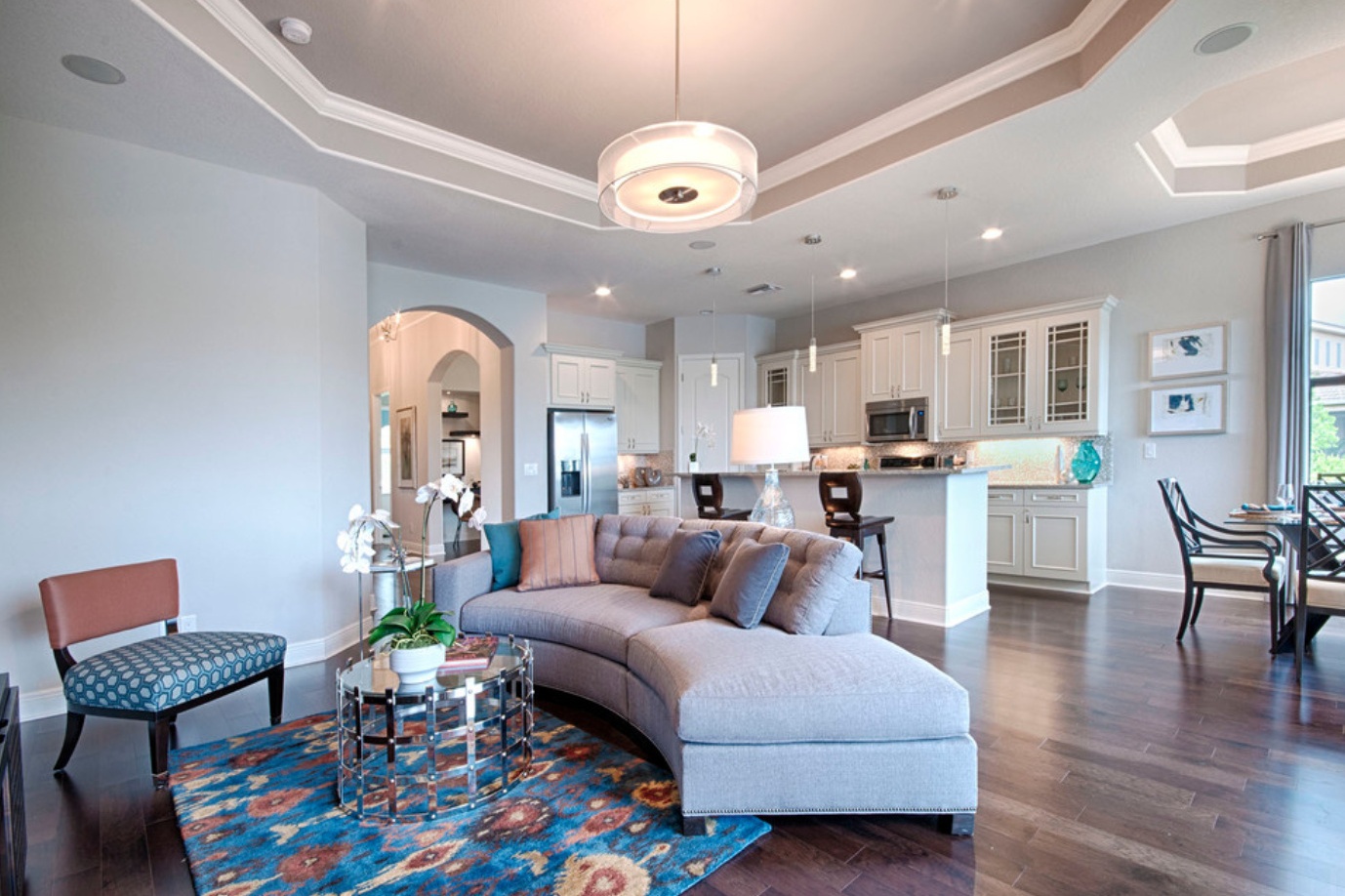

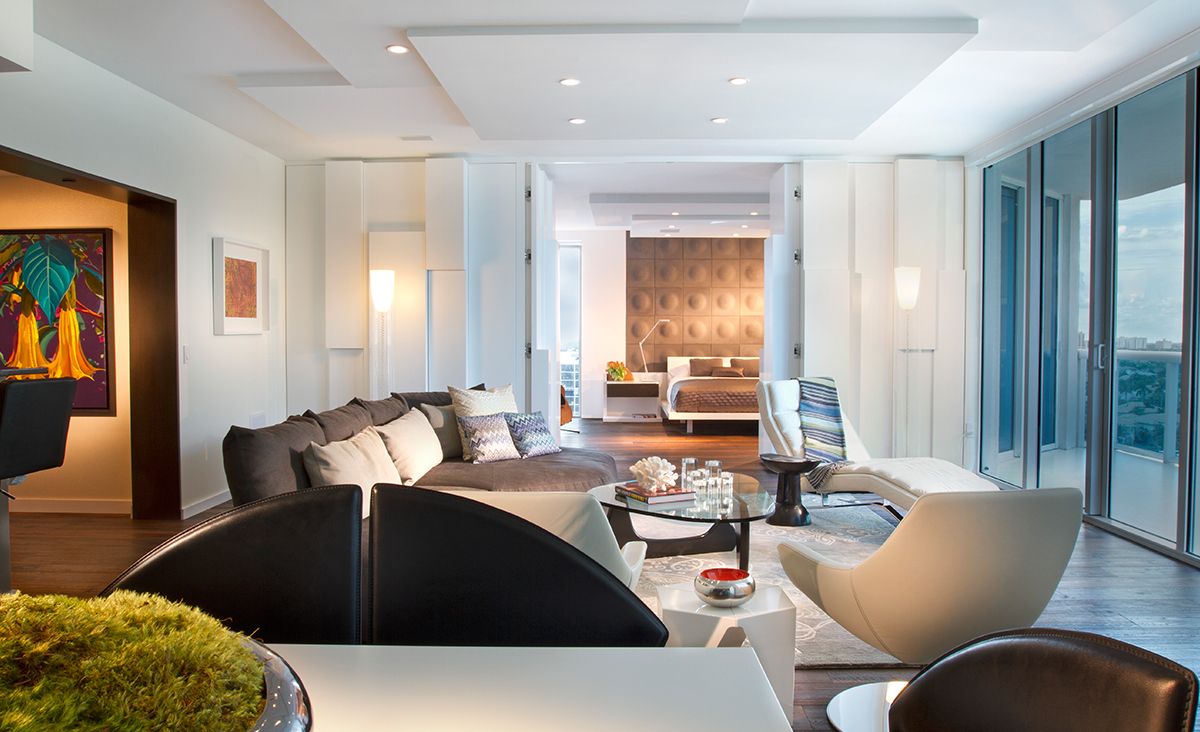

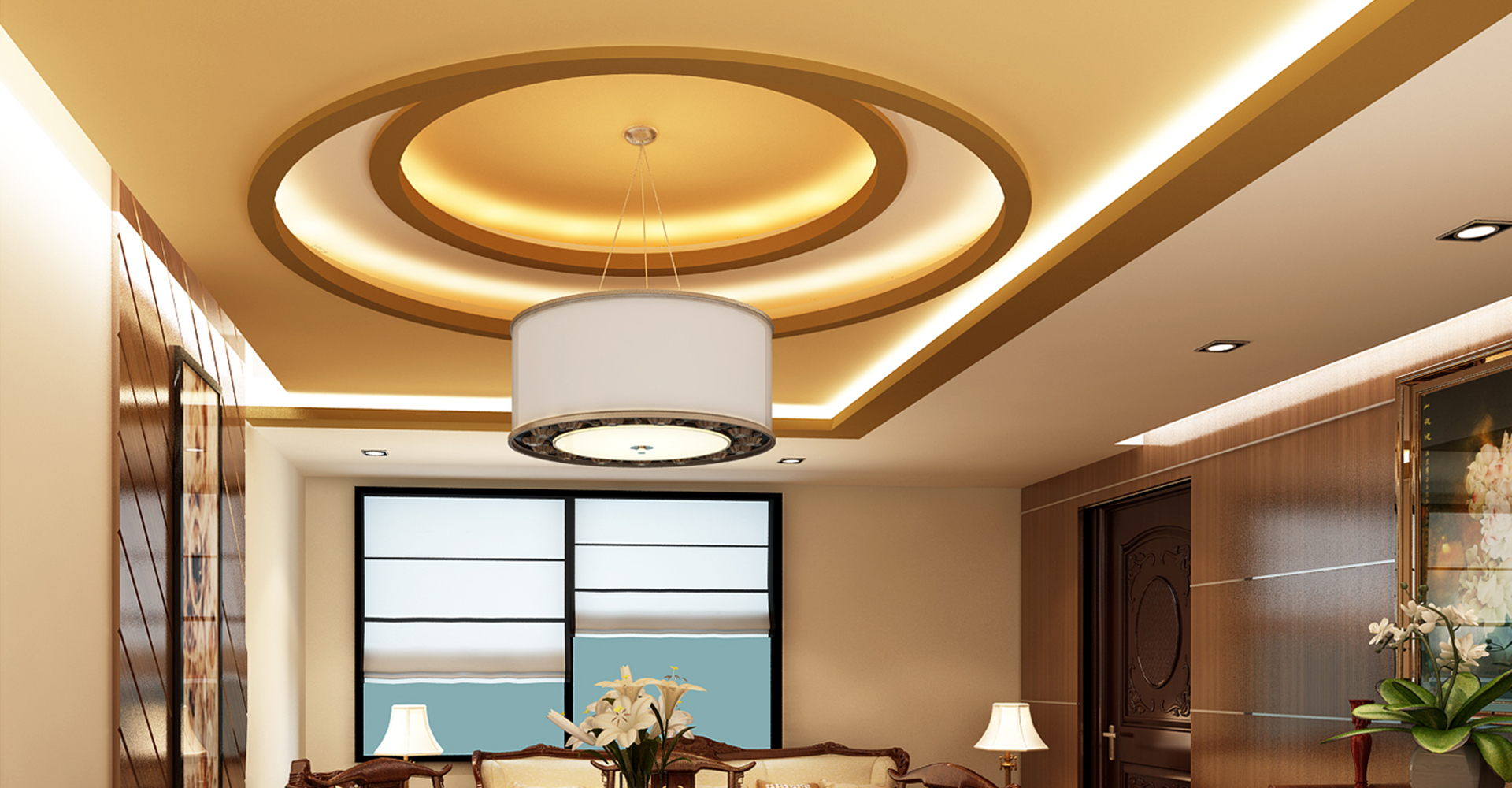

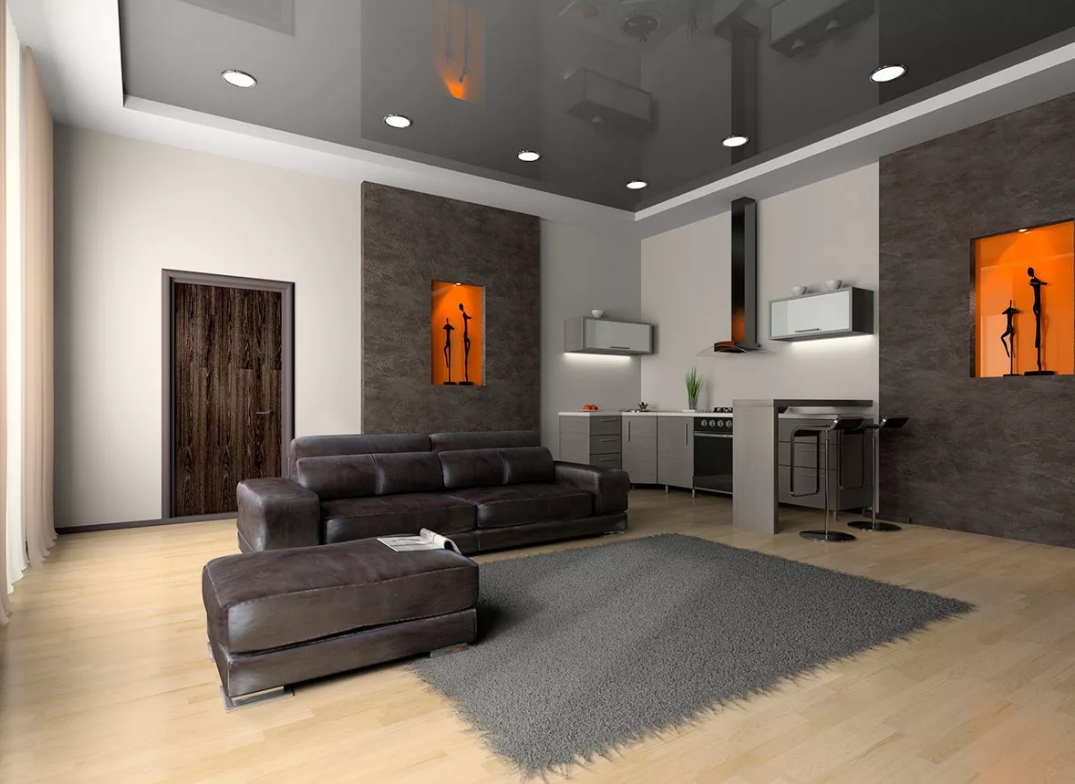

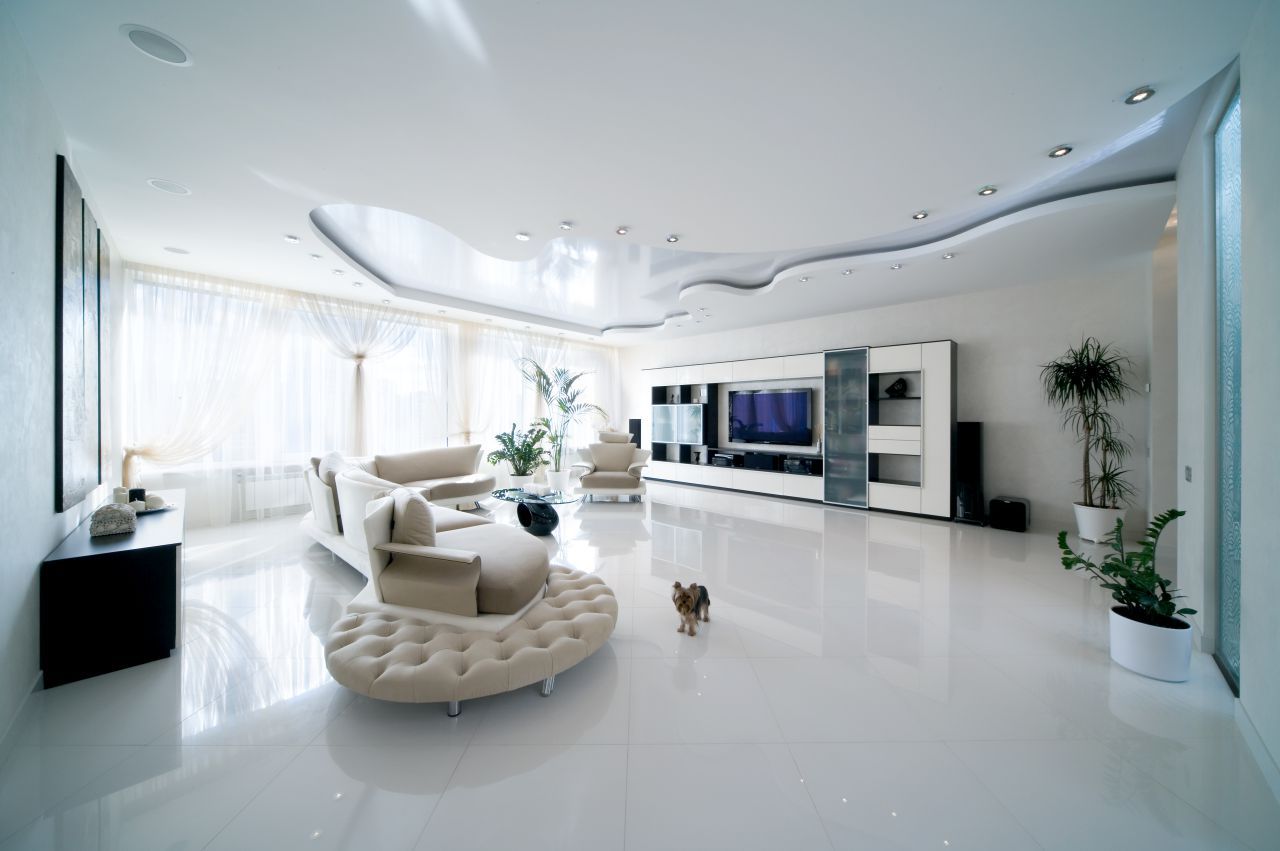

В завершении статьи хотим показать вам некоторые идеи двухуровневых потолков из гипсокартона в следующей фото галерее:
В принципе, вот и все, что мы хотели рассказать про 2-х уровневые потолки из гипсокартона. Если остались непонятными моменты относительно монтажа, смотрите представленное видео.
-
