Двухуровневые потолки с подсветкой из гипсокартона своими руками – сложно, но мы это сделаем
Двухуровневые потолки буквально покорили сердца обывателей! Сегодня практически каждый старается сделать эту часть интерьера не просто ровной и красивой, как это было раньше, но и оригинальной, и узнаваемой. Способствует получению такого результата не только работа с гипсокартоном (да, именно этот материал применяется чаще остальных), но и установка оригинальной подсветки.
Сегодня мы с вами разберем, как сделать двухуровневые потолки с подсветкой из гипсокартона своими руками, окунемся в тонкости монтажа конструкции и электрической части.
Содержание
Гипсокартон – это по-нашему
Естественно, прежде чем браться за сборку двухуровневого потолка, нужно себе четко представить, что вы хотите получить в итоге. Чертежи и проекты – это все очень важно, но большинство людей на этом этапе больше волнует, как будет выглядеть конечный результат.
Если дизайн-проект вы составлять не будете – так поступит абсолютное большинство, то советуем вам посмотреть варианты готовых потолков в интернете. Мы также подготовили для вас небольшую фото подборку с нашими комментариями.

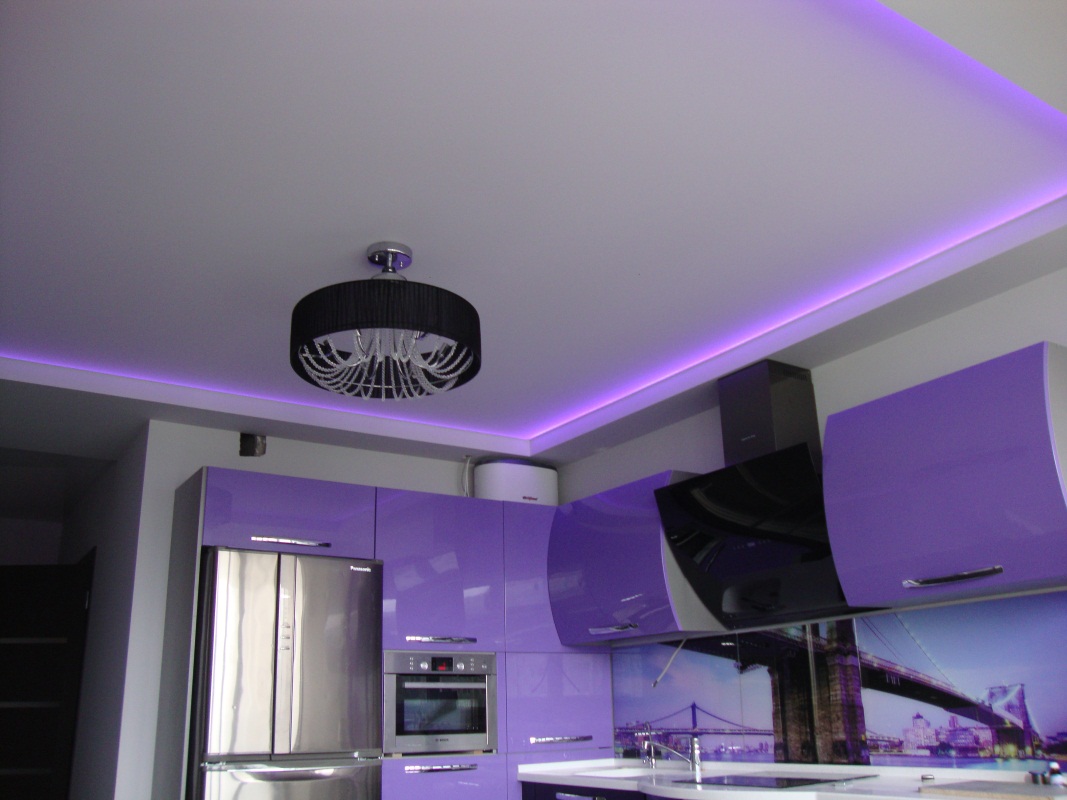

- На этом фото изображена кухня. Что уж говорить, интерьер продуман до мелочей. Потолок имеет два уровня, один из которых – это основная ровная плоскость, а второй – периметральный короб, за которым и скрыта подсветка.
- Цвет излучаемого света подобран под кухонную мебель. В результате все получилось гармонично — верхняя плоскость визуально отделена от нижней, плюс свет эффектно отражается от хромированных поверхностей, например, от той же люстры.

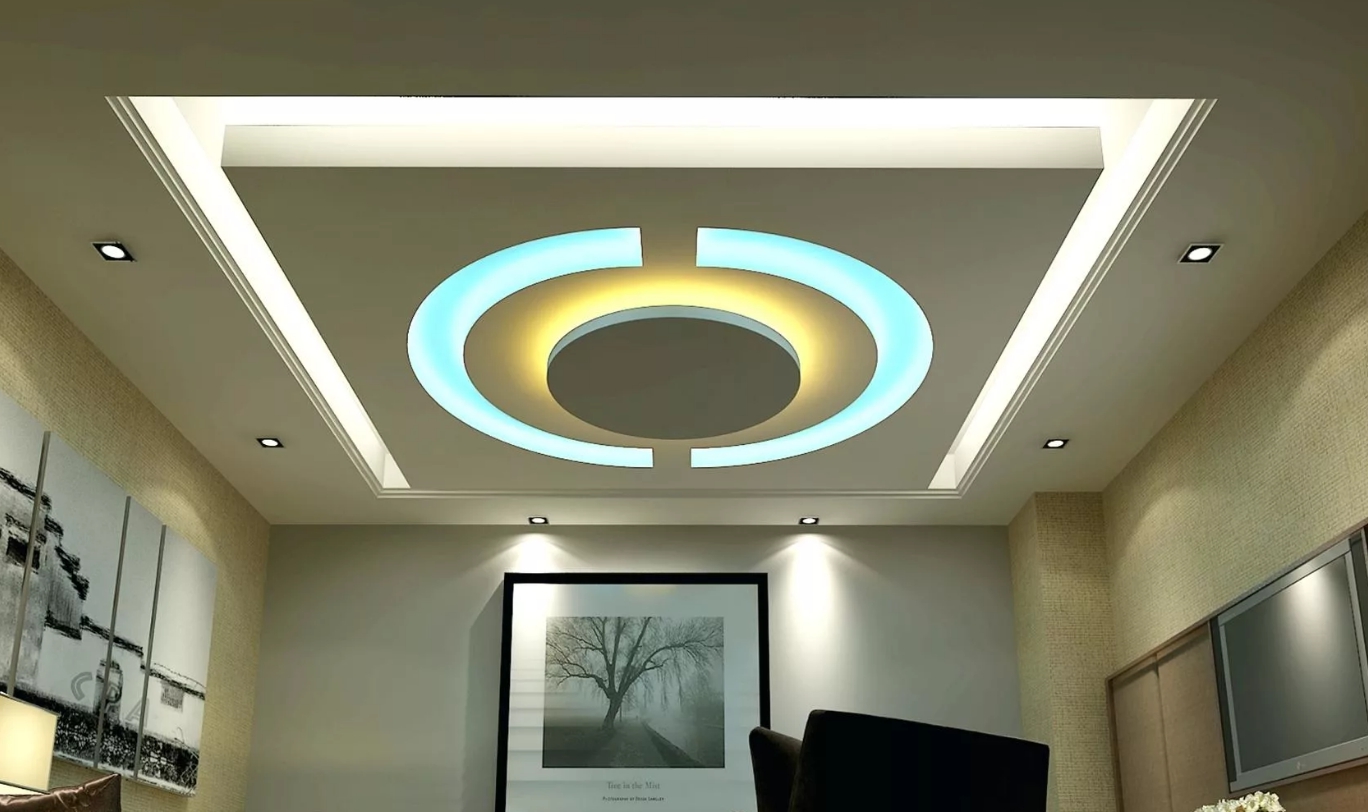

- Данный потолок намного сложнее в конструктивном плане, да и смотрится он интереснее. В центре расположена отдельная фигура сложной формы, которая сама по себе имеет несколько уровней, между которыми проведена светодиодная лента.
- Далее идет разрыв пространства в виде ниши (тоже с отдельной подсветкой), после чего конструкция переходит в короб, в котором равномерно установлены точечные светильники. Свет от них направлен на стены, что визуально увеличивает пространство.
Совет! Подобный прием часто используют в небольших комнатах, чтобы многоуровневая конструкция не выглядела в них чужеродным элементом – возьмите на вооружение.
- Здесь вы можете видеть два варианта многоярусных конструкций. В первом случае нижняя часть визуально отделяет зону кухни в квартире студии. Эта особенность также часто используется многими дизайнерами и даже в небольших помещениях.
- Во втором – просто создана объемная композиция, которая визуально приподнимает уровень потолка.
- Подсветка уровней на обоих примерах кардинально отличается: слева задействованы точечные светильники и три навесных, которые тоже являются зримой границей обеленной зоны; справа источники света спрятаны за полупрозрачными панелями, что создает ощущение наличия своеобразных окон и придает всей композиции объема.

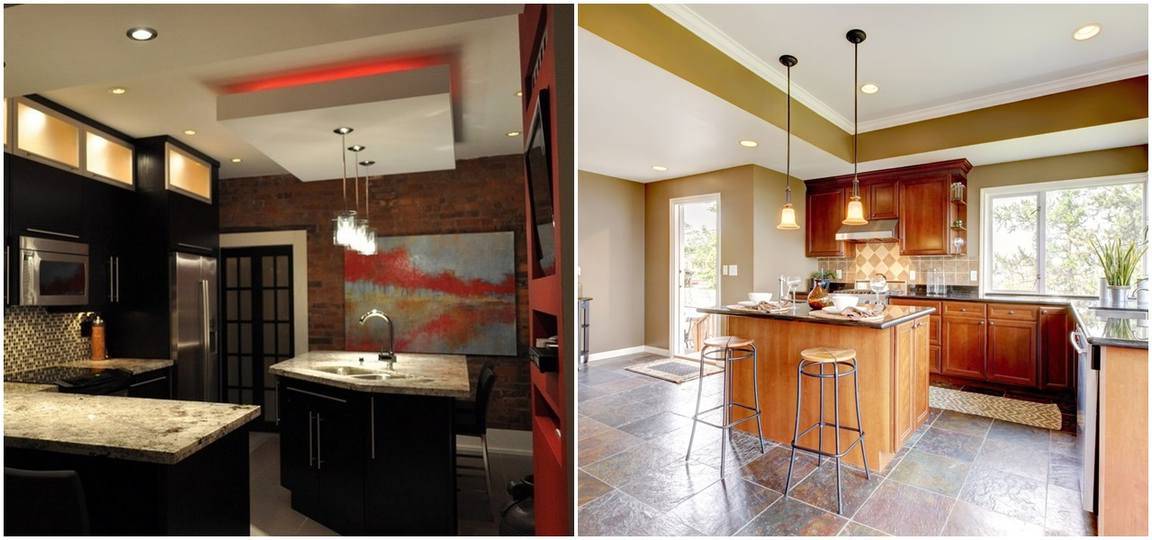

- Еще два интересных варианта. Слева использована красная подсветка, которая довольно редка для дома, но в данном случае она прекрасно гармонирует со стенами и картиной, что создает атмосферу уюта, некой загадочности и романтики. Светильники установлены точечные и навесные – вообще такая комбинация очень распространена в кухнях.
- Сам потолок не имеет каких-то излишков – только четкие, прямые формы
- Справа мы тоже видим объединенное помещение, но теперь уровень на кухне находится выше, что также визуально делит комнату. Вертикальная часть конструкции выкрашена в контрастный оливковый цвет, что также увеличивает эффект объемности.

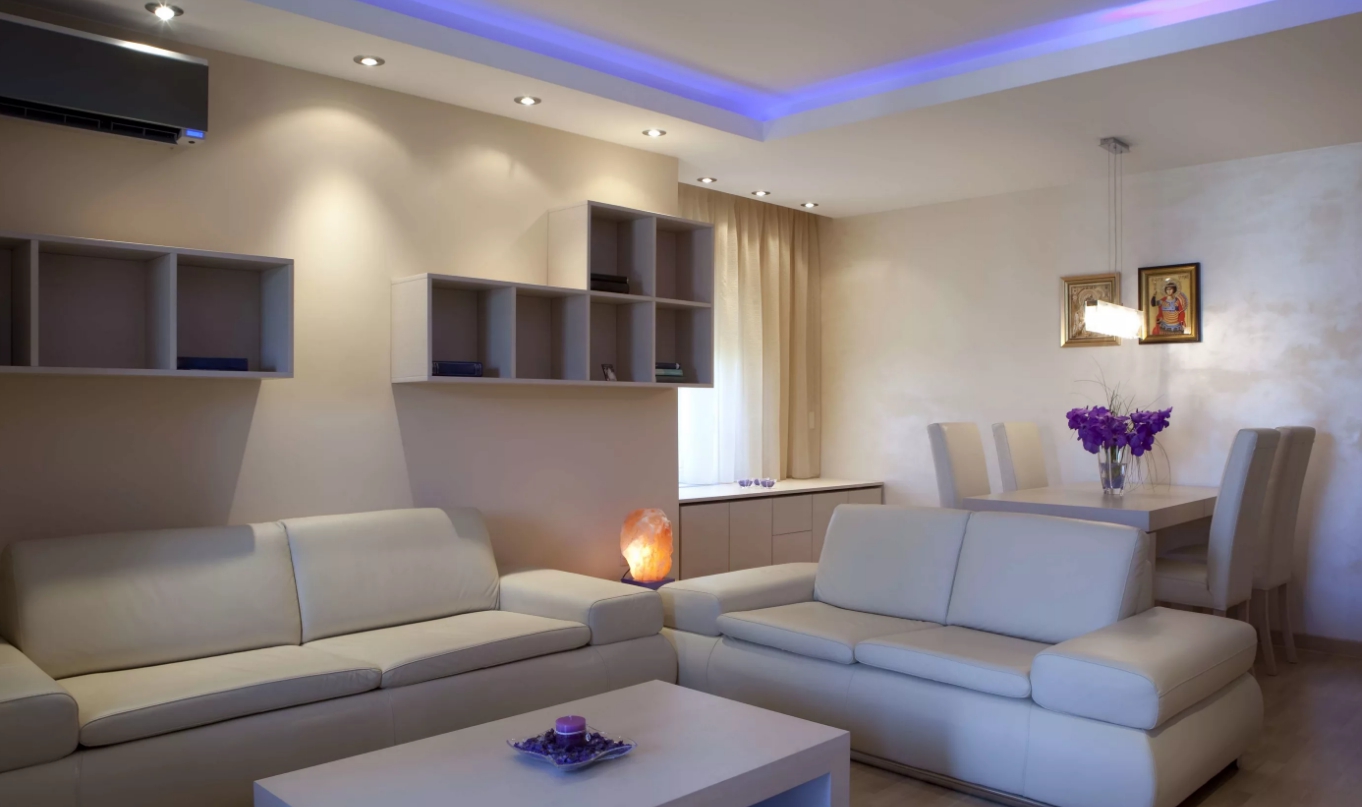

- От кухни переходим к гостиной. Тут мы видим тоже простой переход, однако короб не имеет одинаковые размеры на всем протяжении. Справа он занимает всю оконную нишу, что также отделяет это место от остального пространства.
- Верхний уровень потолка – это натяжное матовое полотно, в которое также при желании можно поставить свет.
- Свет в помещении грамотно распределен, чтобы он заполнял самые важные функциональные зоны. Декоративная подсветка имеет синий цвет, что сочетается с примененным точечным декором (подсвечник, цветы).

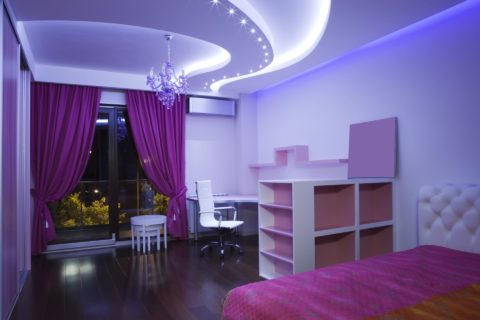

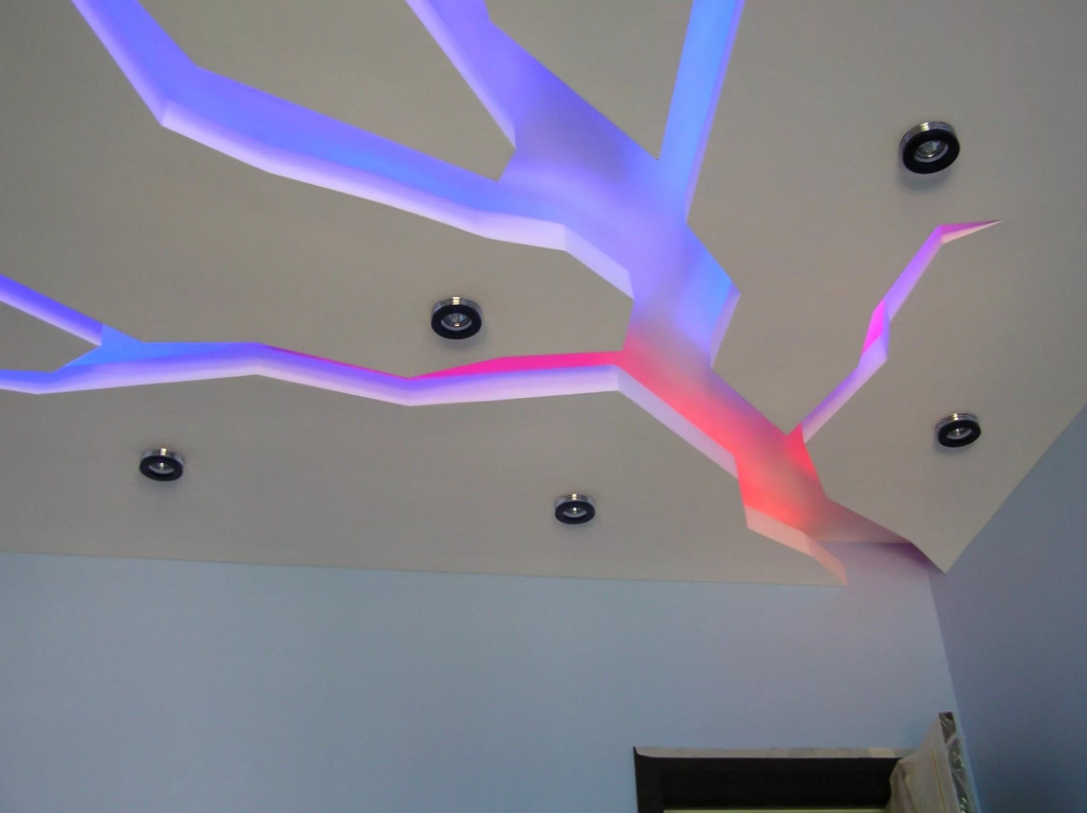

- Форма этого потолка тоже замысловата. Изгибы переходов разбивают строго прямоугольное пространство, а высота между уровнями позволила разместить светильники именно на вертикальной части конструкции.
- Отражаясь, свет заполняет комнату. При этом он становится рассеянным, в комнате не будет жестких теней.

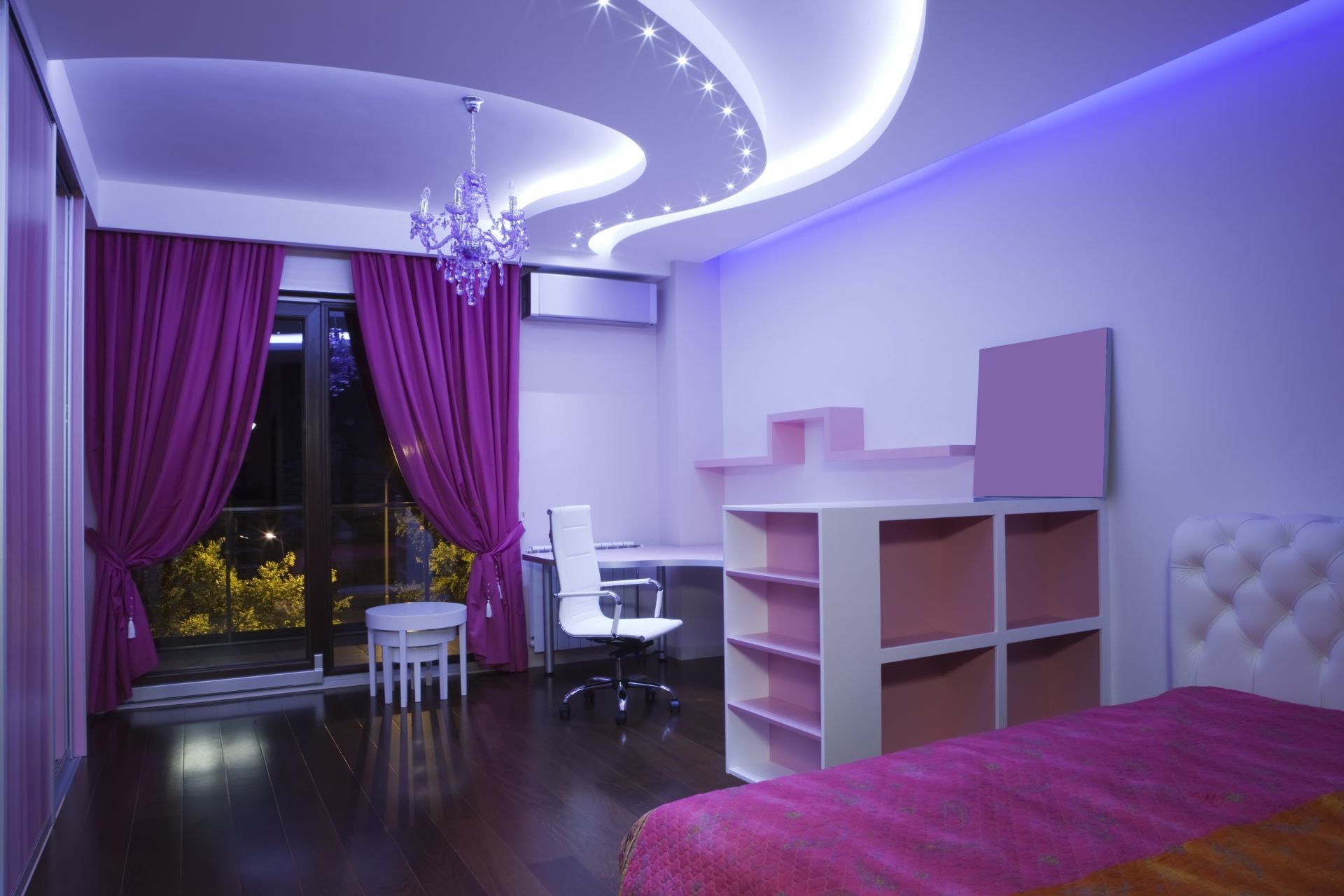

- Собрать такой потолок в спальне тоже можно. Декоративная и дополнительная подсветка обычно не дают много света, но для этого помещения, для создания атмосферы, интимной, спокойной и уютной, это то, что нужно.
- Центральный источник света тоже требуется, но он может использоваться только в случаях крайней необходимости.
В общем, вы поняли, вариантов существует невероятное количество. Выбрать что-то конкретное из них сложно, так что, просмотрев разные интерьеры, попробуйте прикинуть их облики на свою комнату. Выберите, таким образом, оптимальный на ваш вкус вариант потолка и подсветки для него.
Сборка потолка
Так, с теоретической частью по интерьеру мы разобрались, теперь давайте поговорим о более серьезных вещах, а именно, о монтаже двухуровневого потолка.
Подготовка

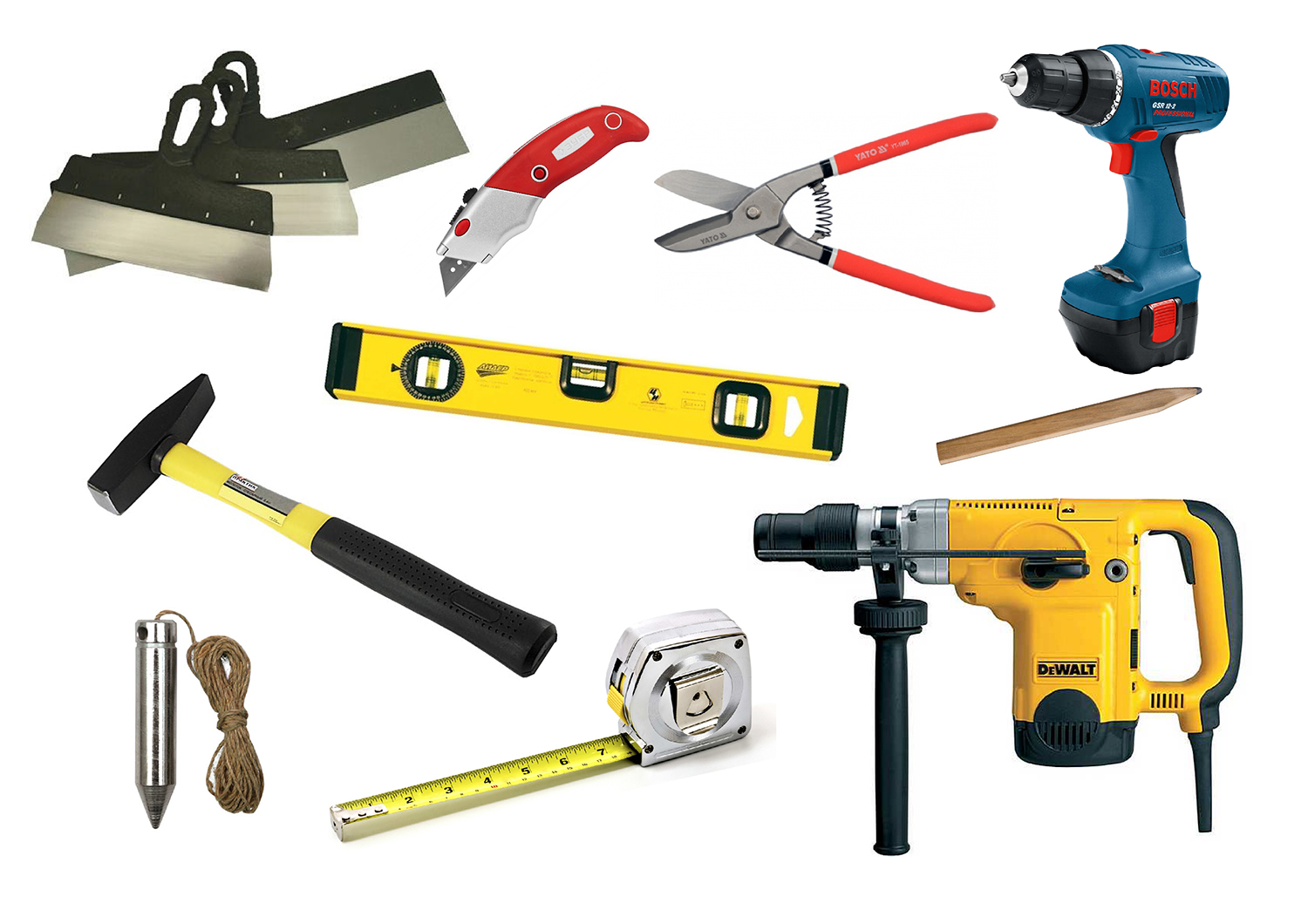

Для начала определим набор инструмента, с которым вам предстоит работать:
- Перфоратор – крепление профилей к бетонному основанию;
- Шуруповерт – связка элементов каркаса и подшивка гипсокартонных листов;
- Водяной уровень (удобнее пользоваться лазерным) – определение плоскости потолка;
- Пузырьковый уровень – дополнительный контроль положения элементов каркаса;
- Капроновая нить – выравнивание плоскости потолка;
- Красящая нить – отбивка длинных прямых линий на потолке и стенах;
- Рашпиль – выравнивание срезов;
- Угловой рубанок – создание фаски на срезах под шпаклевку;
- Рулетка, столярный угольник, карандаш, маркер – разметка;
- Ножницы по металлу или дисковая пила – резка металлического профиля;
- Шпателя – финишная отделка шпаклевкой.

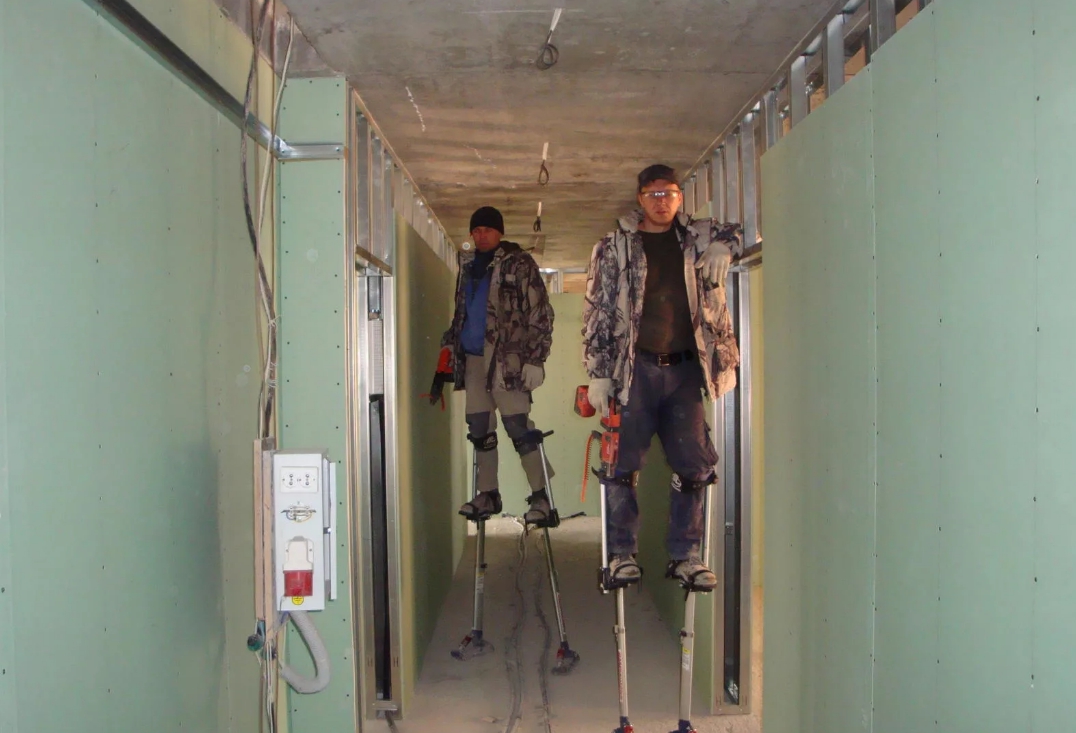

Большинство перечисленных инструментов найдется в наличии у многих домашних мастеров, а такие приспособления как рашпиль или рубанок, можно купить в любом строительном магазине всего за 100-200 рублей.
Из расходных материалов вам нужно приобрести:
- Гипсокартон – основное тело потолка;
- Профиль ППН 27*28 – направляющий элемент, связывающий конструкцию со стенами и потолком;

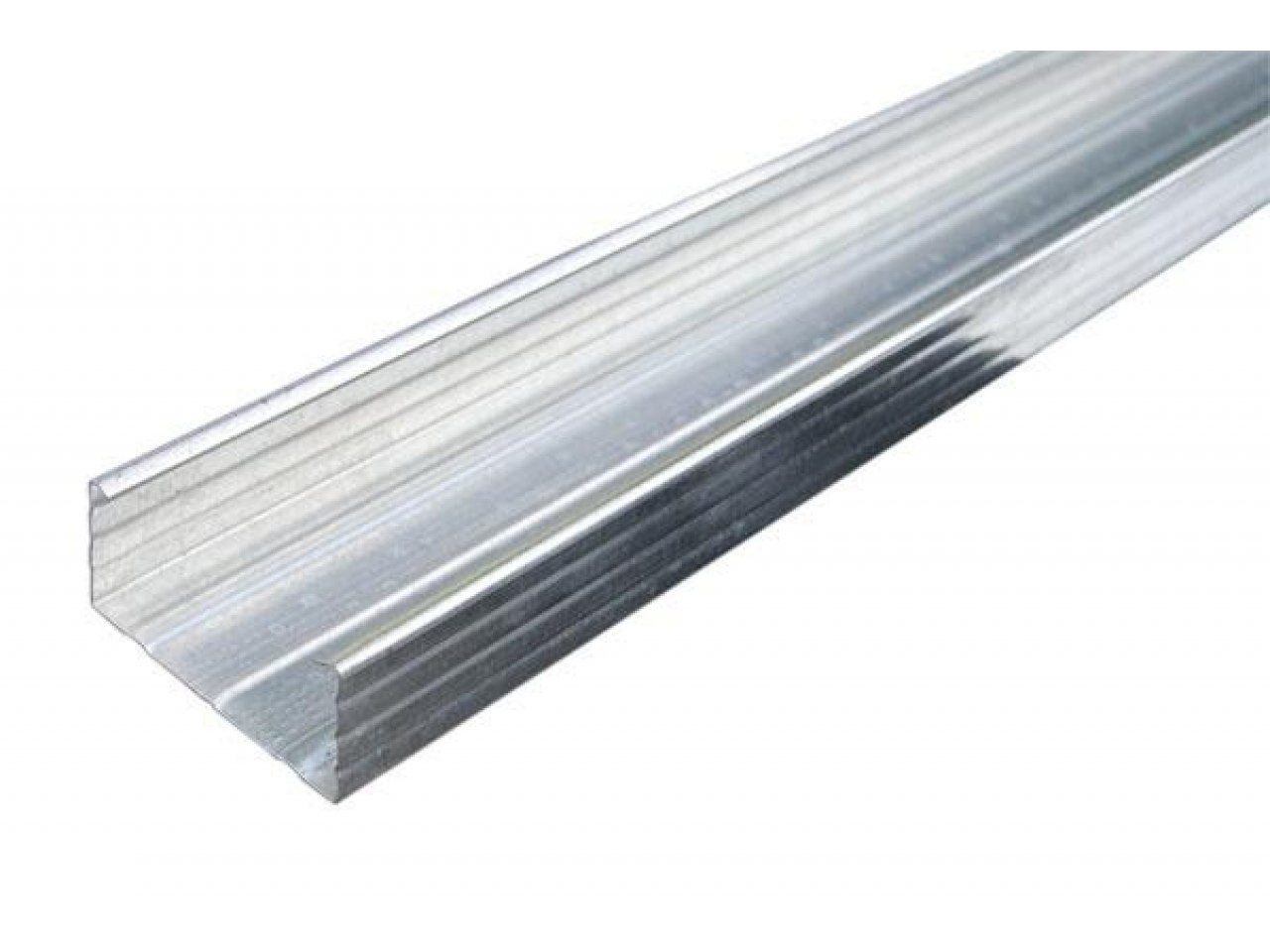

- Профиль ПП 27*60 – основной профиль, заполняющий собой весь каркас;
- Прямой подвес – связка каркаса с капитальным потолком;

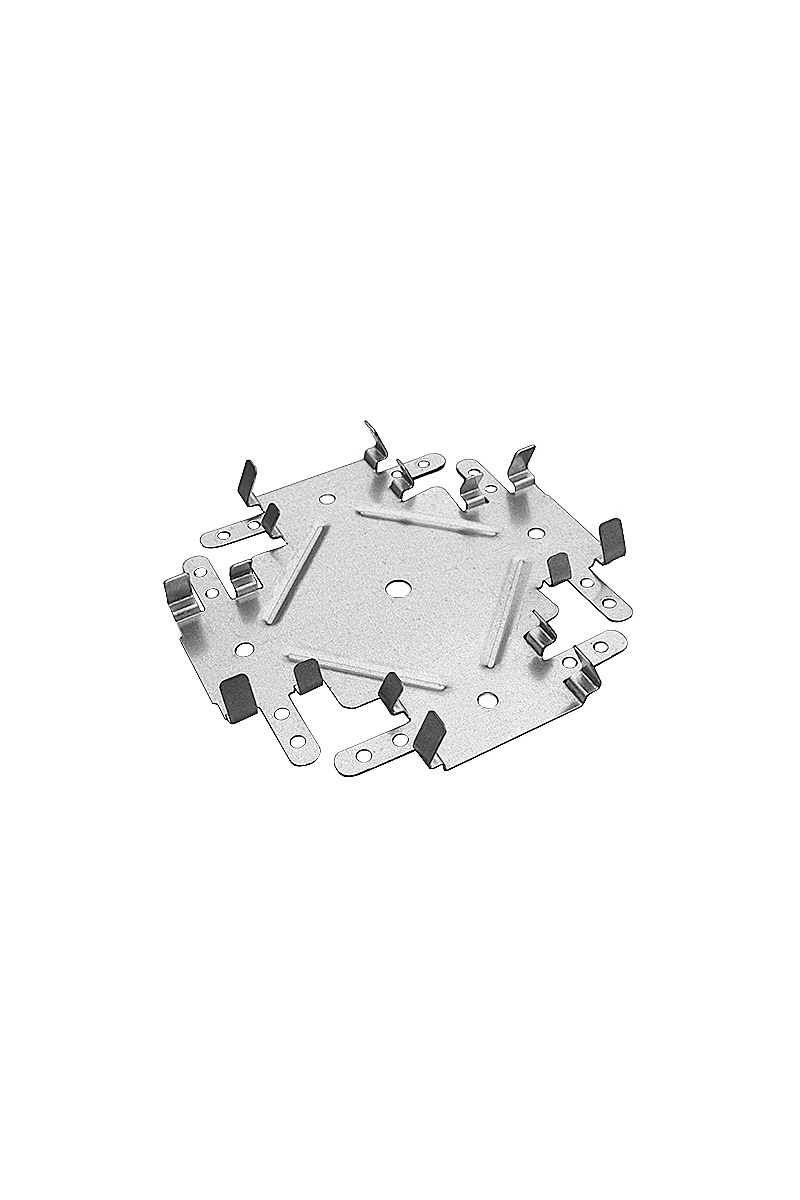

- Одноуровневые соединители – перпендикулярная связка профилей ПП 27*60:
- Удлинитель профиля – название говорит само за себя;
- Дюбель-шурупы – крепление к стенам;

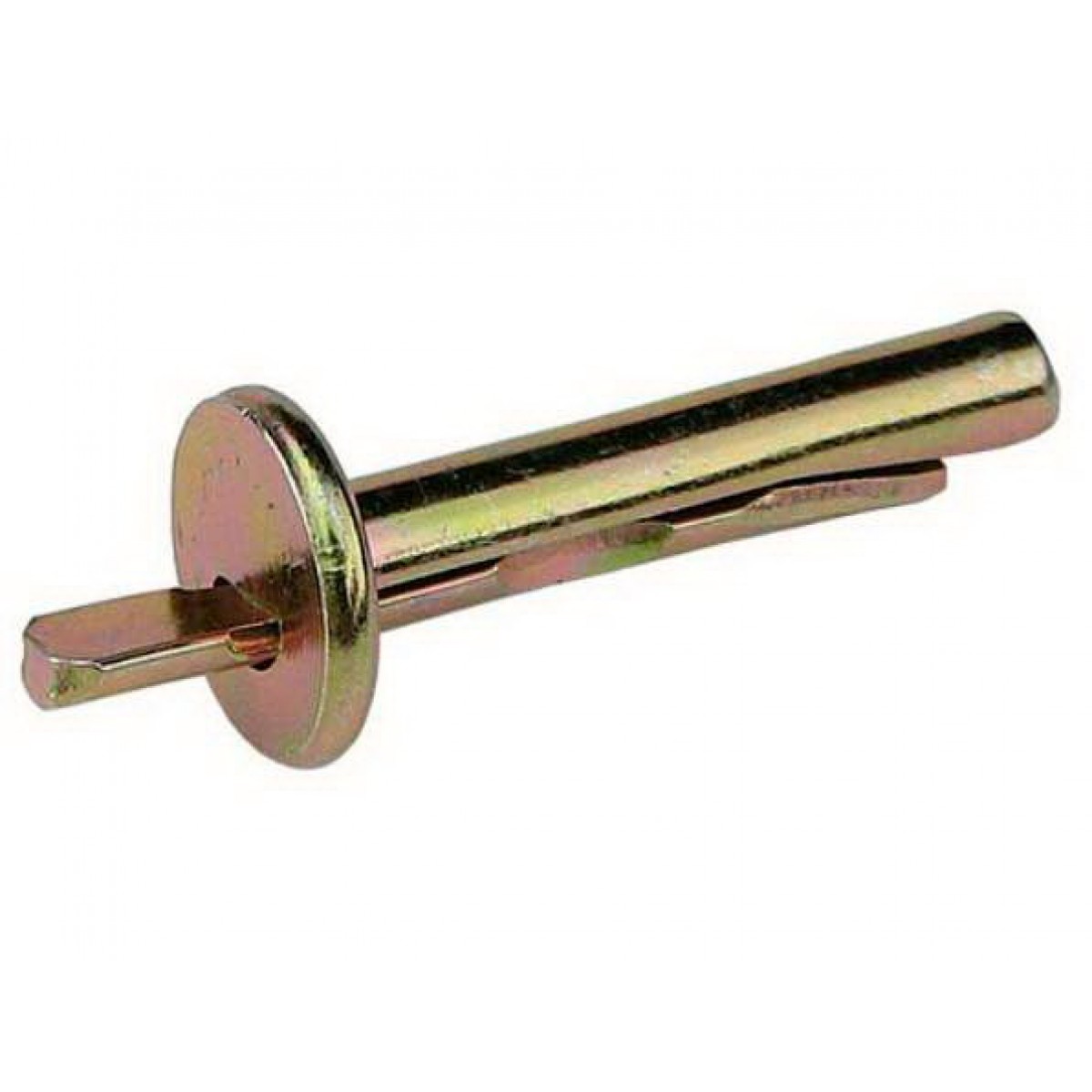

- Анкер-клинья – крепление к бетонному перекрытию;
- Саморезы по металлу – крепление листов гипсокартона;
- Саморезы LN «клопы» — связка деталей каркаса.
Процесс подготовки включает в себя процедуру осмотра основания, определения мест фиксации профилей и удаления с него всего, что может помешать работе. Обычно это или налипшая штукатурка или какие-то выступающие металлические части – ничего сложного, процедура выполняется за несколько минут.
Варианты сборки каркаса

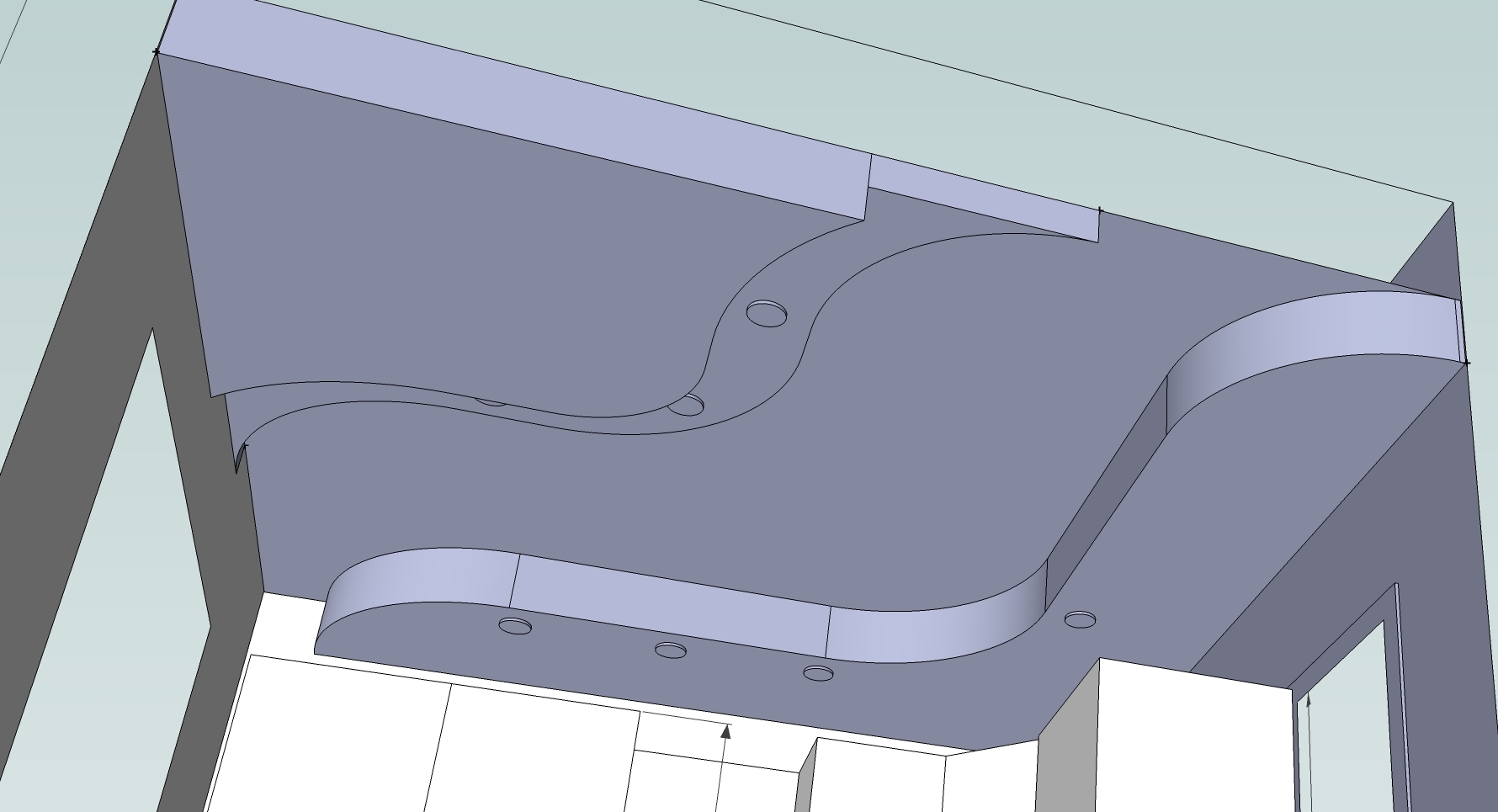

Начинается наша работа с того, что составляется схема двухуровневого потолка из гипсокартона с подсветкой. Момент очень важный, поэтому не советуем никому им пренебрегать, и сейчас вы поймете почему.
Давайте представим, что хотим установить по периметру комнаты короб нижнего уровня, верхний уровень оставить в виде простой плоскости, в центре которой тоже будет нижний элемент, например небольшой круг.
- Итак, берем листок бумаги, замеряем стены комнаты и составляем простейший чертеж, соблюдая хотя бы приблизительный масштаб.
Совет! Рисуйте на тетрадном листе в клеточку – проще высчитывать отступы при масштабировании.
- Далее определяем границы наших нижних уровней. Опять же – все точно и в масштабе.
- Теперь на чертеже необходимо разметить точки, где мы хотим видеть светильники. Сделайте это пока карандашом, так как может потребоваться внести коррективы в дальнейшем.
- Затем распределяем в коробах, круге и верхней плоскости профили. Их положение можно изменять, ориентируясь на разные стены, однако отступы между ними строго стандартизированы. Сделайте для коробов шаг ПП профилей 50 сантиметров, без перемычек.
Совет! Если ширина короба больше 60-ти сантиметров, то делайте шаг 60 сантиметров. Причина – рациональный расход материала и удобство.

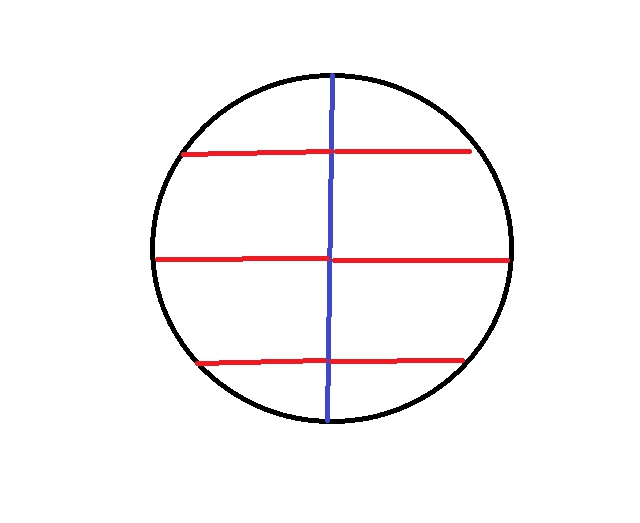

- В кругу профили нужно расположить, как на следующей схеме – простите за невысокий художественный талант, то тут главное понять принцип.
- Можно, конечно поставить их просто все параллельно, но подобная связка сделает конструкцию крепче, да и отдельные люстры крепятся на крестообразные планки.
- В верхней плоскости профили должны образовать решетку с ячейками, с размерами 50*60 сантиметров.
- Располагайте профили так, чтобы они не совпадали с точками установки встраиваемых светильников. Если сделать этого не получается, то просто перенесите немного эти точки.
- Когда светильники планируется ставить подвесные, например люстры, наоборот нужно позаботиться о наличии профиля, который выступит закладной. Опять-таки, если профиля нет, просто добавьте элементы в нужных местах.
- Далее нужно определиться с высотой перепада между уровнями. Учитывайте при этом размеры потолочного плинтуса, если его планируется ставить, габариты блока питания для светодиодной ленты и высоту комнаты (в низких помещениях сильно занижать потолок не стоит).
- Узнайте, какую высоту имеют ваши встраиваемые светильники и, исходя из этого, определите отступ от основного потолка.
- Определите место установки блока питания светодиодной ленты и контроллера для нее, а также путь подведения к нему электрической проводки. Тут следует предусмотреть вентилируемую нишу, для ревизии.
На чертежи на двухуровневые потолки из гипсокартона с подсветкой уйдет не более получаса, но теперь вы будете точно знать места расположения основных конструкционных и электрических узлов, и не допустите серьезных технических ошибок при монтаже.
Последовательная сборка

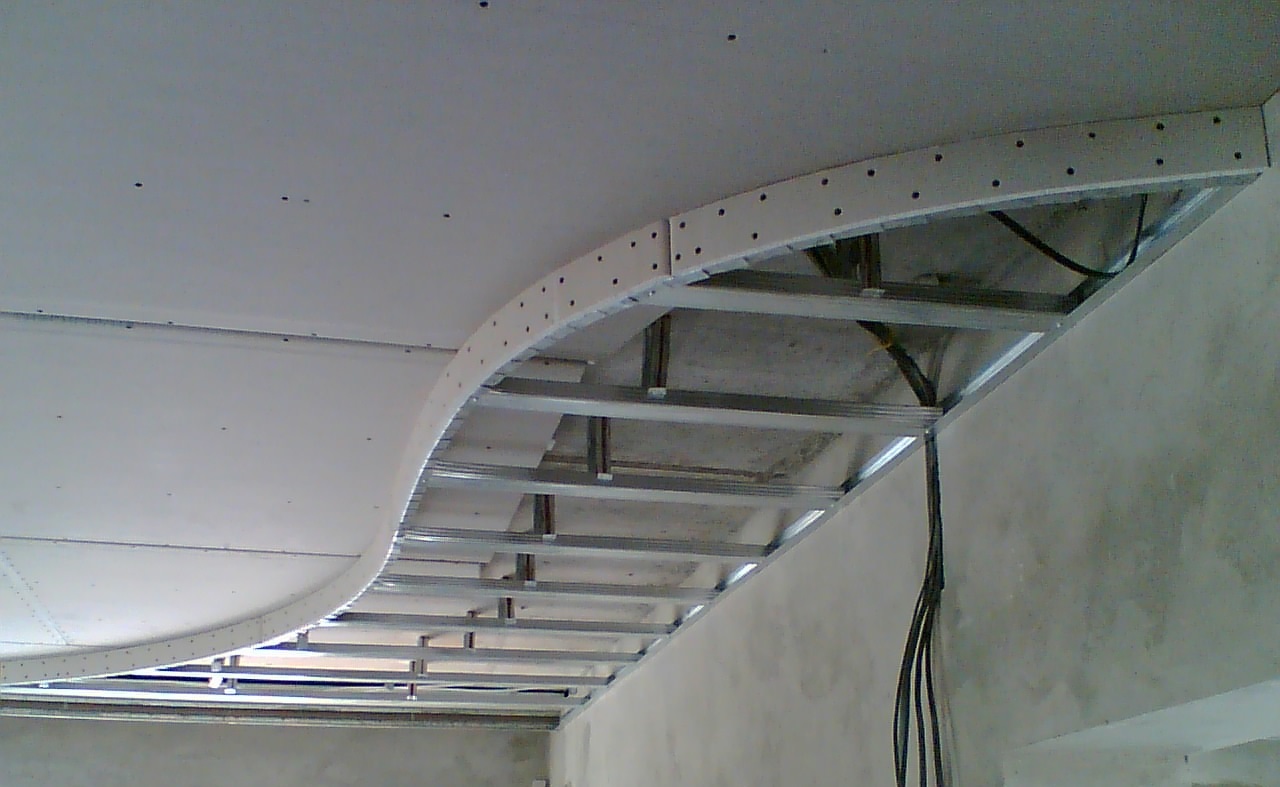

Итак, собрать двухуровневый потолок можно двумя способами. Первый называется последовательным, когда уровни нашиваются один на другой, начиная с верхнего.
- Данный метод хорош тогда, когда нижний уровень невысокий и имеет прямую форму. Недостаток его в том, что часть крепежа будет вкручена просто в гипсокартон, что не очень надежно, также налицо некоторый перерасход материала (профили, немного гипсокартон).
- Хорошо подходит для создания ниш со светодиодной подсветкой.
- С его помощью к потолку легко добавить любую фигуру снизу, да и процесс монтажа протекает несколько быстрее.
Сборка осуществляется в следующей последовательности:

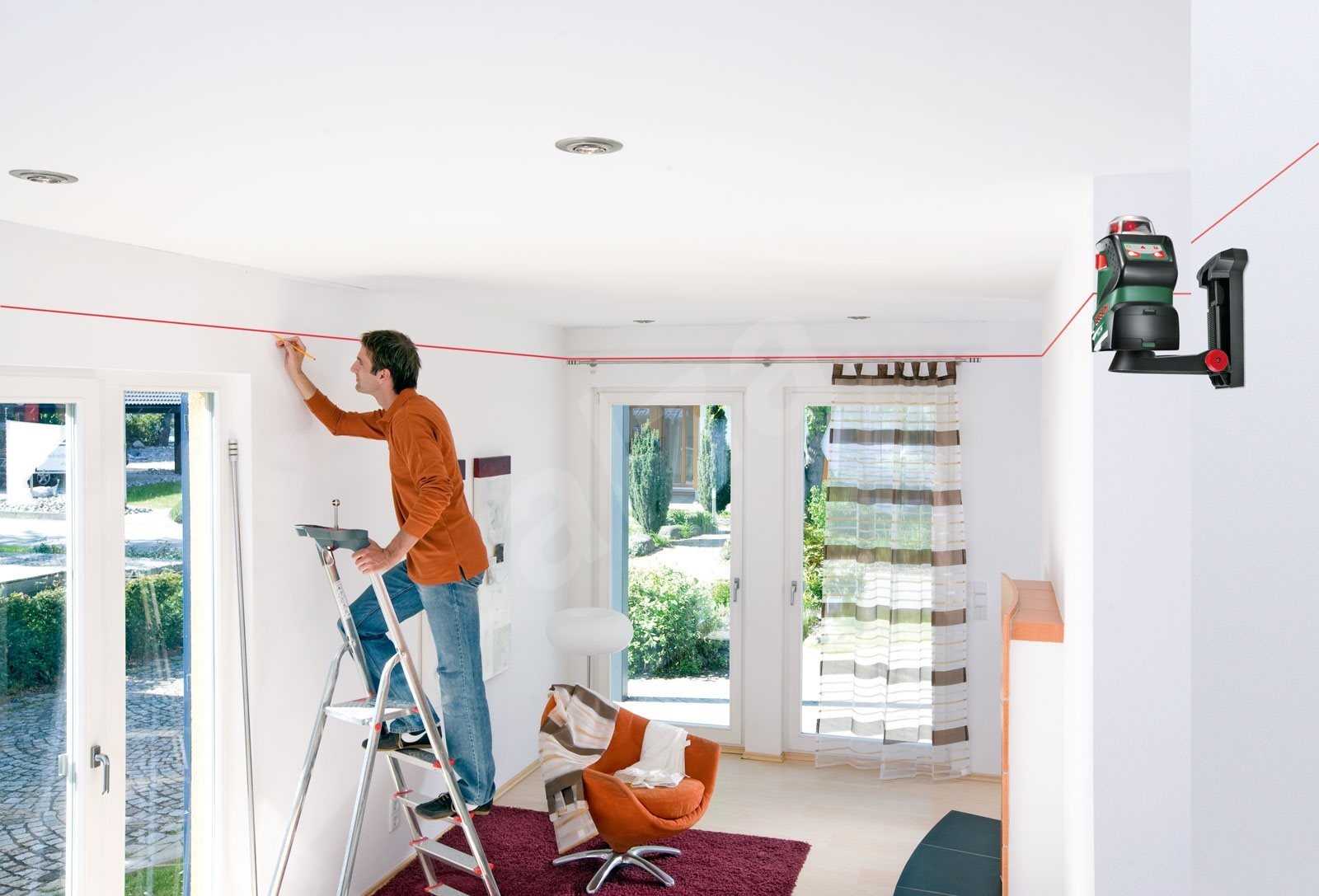

- Определяем самую низкую точку на потолке. Для этого берем лазерный уровень и подвешиваем его под потолком на произвольной высоте (пусть будет 10 сантиметров – именно столько мы хотим оставить под отступ). Если пользуетесь водяным уровнем, то на этой же высоте расставьте метки на всех углах помещения.
- Промерьте рулеткой расстояние до потолка в каждом углу.
- Найдите наименьшее значение и вычтите его из 10 сантиметров. Допустим, у нас получилось: 10-8,5 = 1,5 см. Это перепад потолка от той точки, с которой мы стартовали разметку. Но это может быть и не максимальный его перепад, хотя он нам и не нужен.

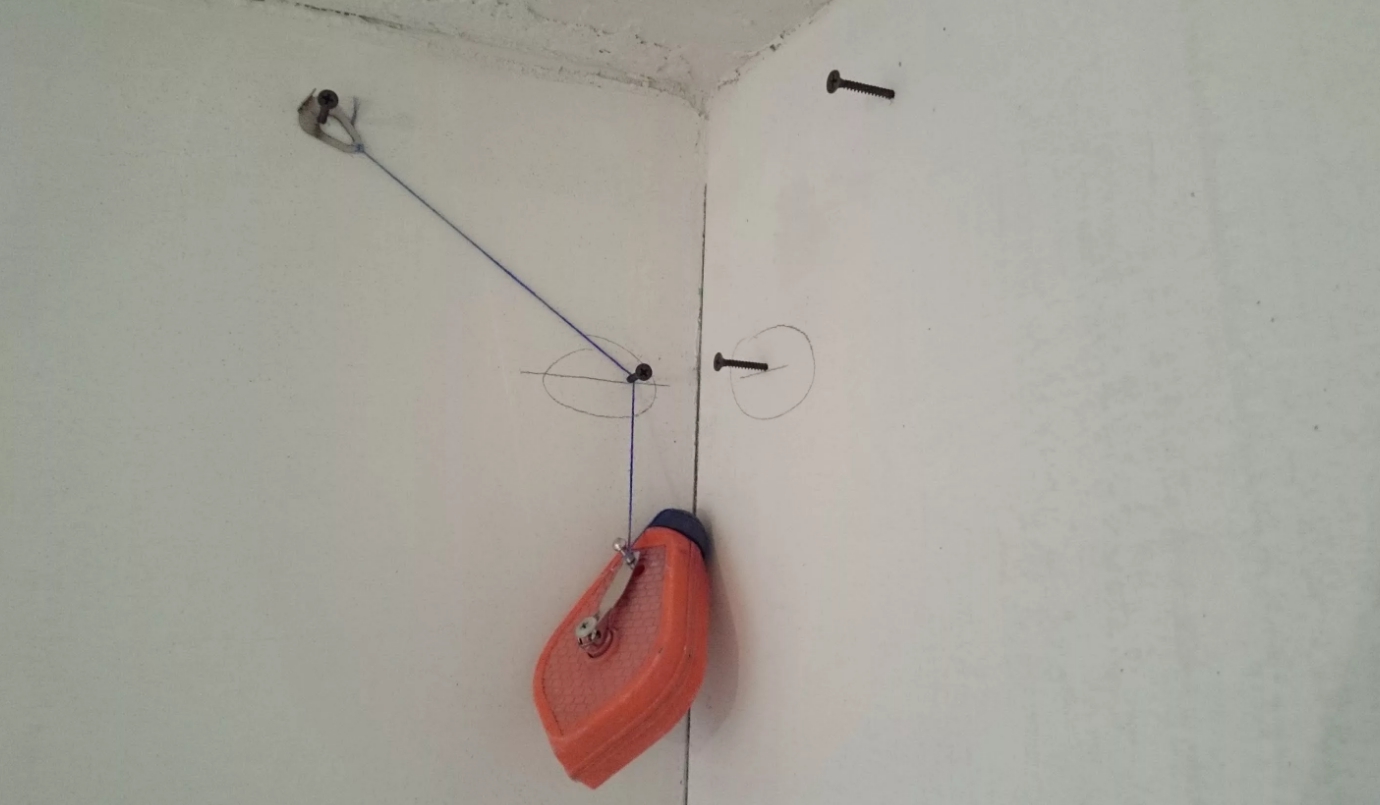

- Возьмите снова рулетку и карандаш и отступите от всех нарисованных ранее меток вниз эти 1,5 сантиметра.
- Соедините новые метки по всему периметру комнаты, и вы получите плоскость каркаса верхнего уровня.
- Далее берем в руки перфоратор, профили ППН 27*28 и монтируем их точно по линиям, пока не пройдем все помещение.
Совет! Профиль из металла очень острый, поэтому пораниться о его края можно без труда. Выполняйте все работы в перчатках, чтобы не допустить травм.
- К стенам крепить профили можно на дюбель-шурупы, но лучше от пластикового крепежа отказаться вовсе и заменить его полностью анкер-клиньями. Использование дюбель-шурупов при креплении конструкции к потолку вовсе запрещено правилами пожарной безопасности.
- Размечаем стены под основные профили. Напоминаем, должны получиться ячейки 60*50 см. Все делаем согласно «утвержденному» чертежу.
- Устанавливаем по разметке основные продольные профили. При необходимости элементы удлиняются специальной фурнитурой. Профили прикручиваются к направляющим саморезами.
- Над профилями с шагом в 90-110 сантиметров монтируются прямые подвесы.
- Поперек профилей натягивается туго капроновая нить.
- Профили придавливаются кверху и обхватываются ушками подвесов для временной фиксации, если этого не сделать, то они будут оттягивать нить вниз, что приведет к искривлению плоскости.

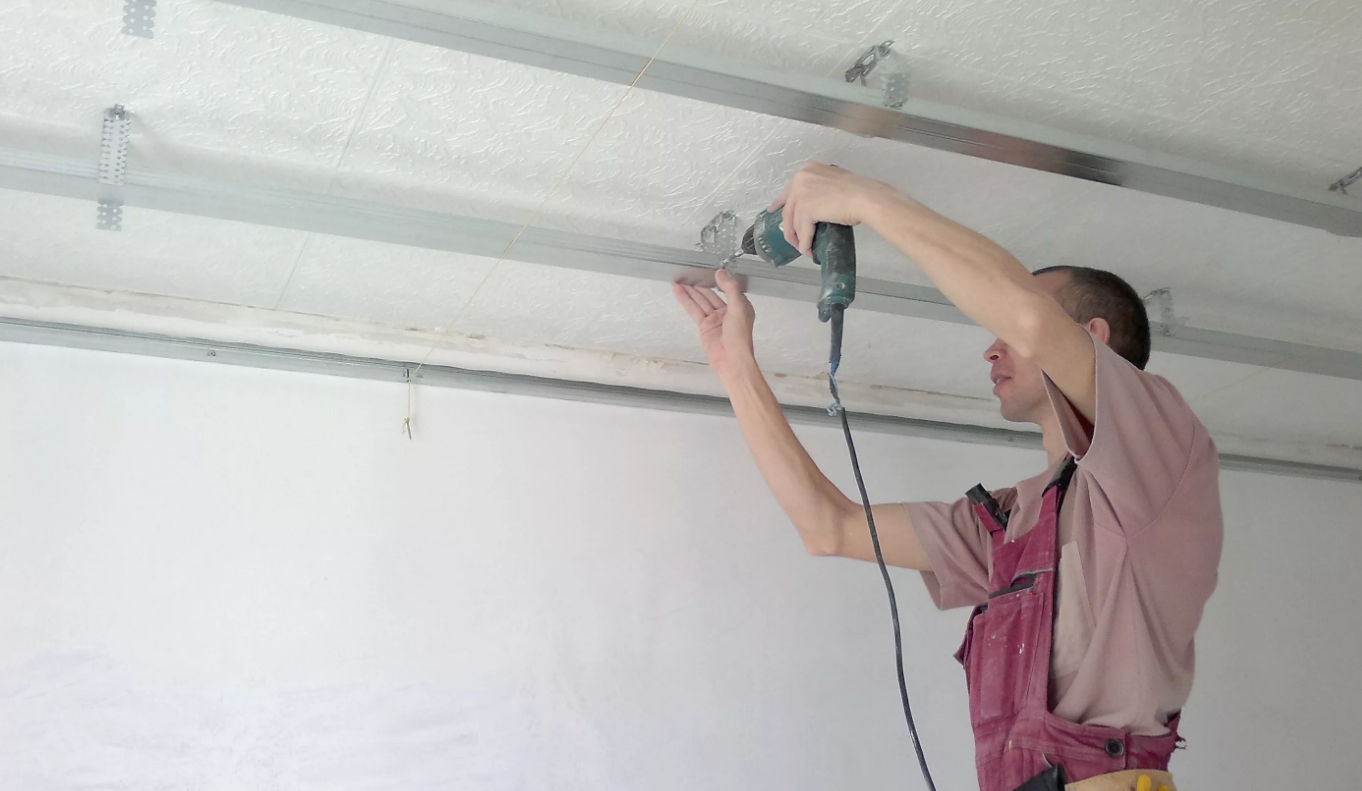

- Поочередно отпускайте профили и крепите их к подвесам саморезами, как это делает мастер с фото выше.

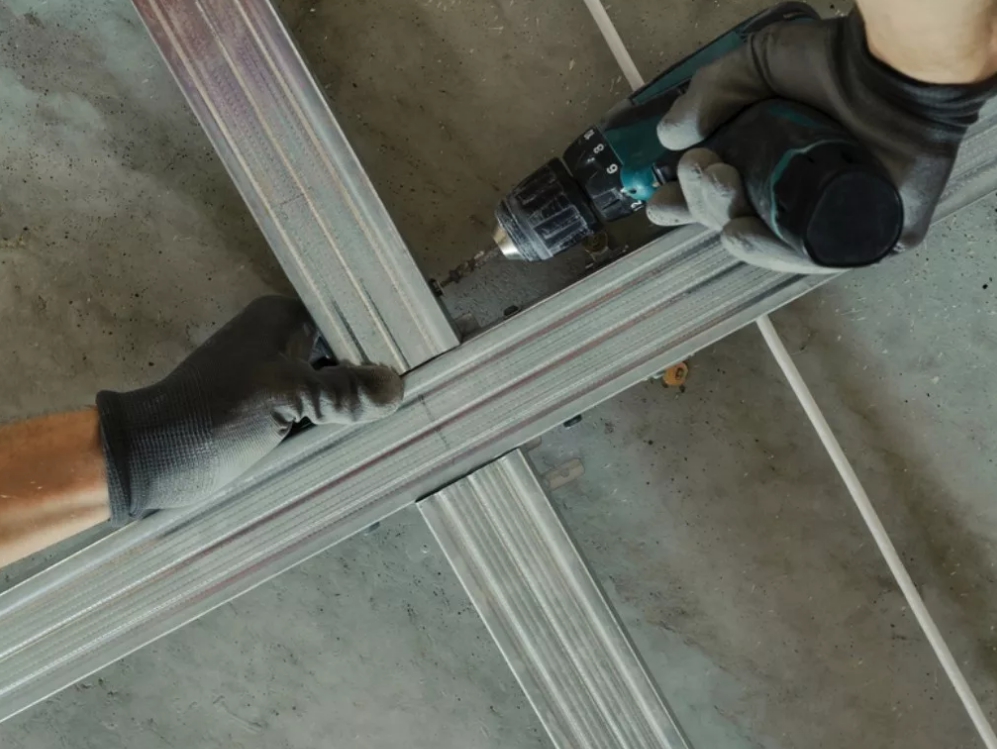

- Одноуровневые соединители, называемые в простонародье «крабами» ставятся согласно разметке и к ним крепятся перемычки.
Каркас верхнего уровня готов! Теперь нужно разметить границы периметрального короба прямо по профилям. Точность тут особая не нужна, просто нужно видеть, докуда будем крутить гипсокартон.

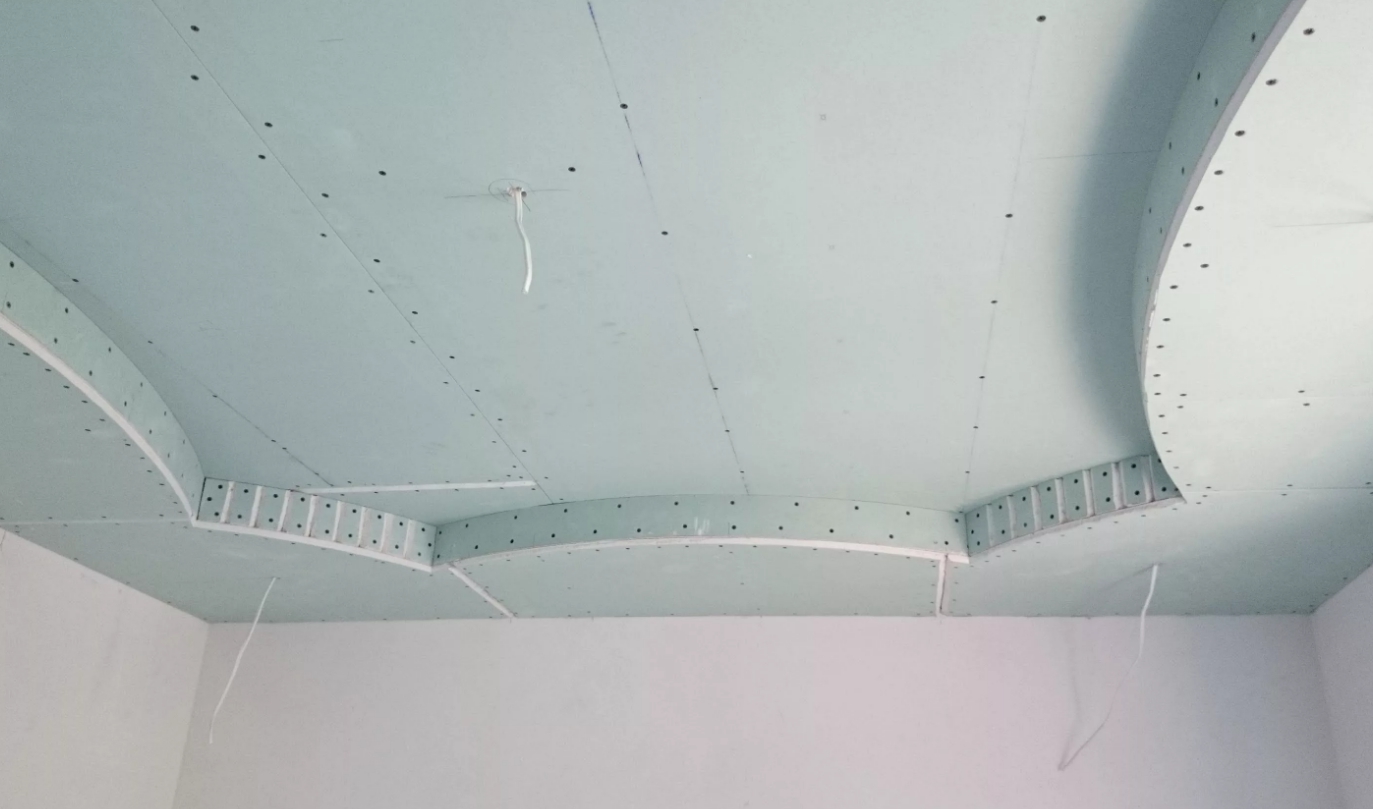

- Затем разводится вся проводка, и каркас подшивается гипсокартоном снизу. Смотрим, чтобы края листов попадали точно на центры профилей. Ставим их в шахматном порядке и крепим саморезами по металлу с шагом 15-20 сантиметров.
- Запускаем листы вглубь нижнего уровня (за полученную ранее разметку) сантиметров на 10.
Переходим к сборке короба:
- По рулетке от направляющих первого уровня отступаем вниз запланированное расстояние в каждом углу.
- Соединяем эти точки линиями, по которым монтируем ППН профиль.
- Делаем границу короба, отмечая ее теперь по гипсокартону.
- Прикручиваем по линиям ППН профиль, попадая во все пересекающие его профиля верхнего каркаса. Можно накрутить саморезов и просто в гипсокартон, что также усилит связку.

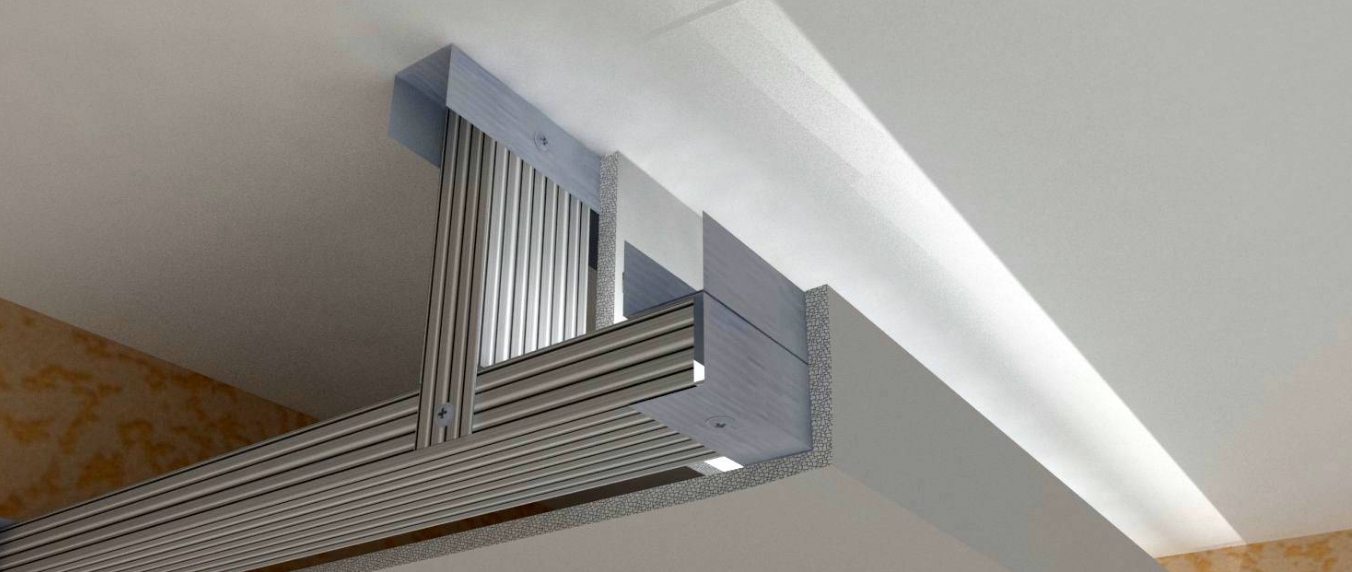

- На схеме выше показано строение короба с подсветкой. Состоит он из вертикальных стоек, с прорезанной нижней частью (для создания «ушек» под связку), горизонтальных элементов, выступающих за внешние границы на определенное расстояние, двух спаренных профилей, которые с торца одеваются на горизонтали.
- Стойки делаем так – отрезаем кусок профиля нужной длины и с одного края вырезаем ножницами по металлу основание на 3-3,5 см, оставляя боковые стенки.
- Чтобы конструкция получилась ровной, советуем сначала поставить крайние элементы, выверив внешний угол по угольнику и уровню, а потом установить нить, которая послужит ориентиром.
- Профили ППН дают основание для торцевой полосы гипсокартона. Светодиодная лента наклеивается на верхний изнутри и направляется внутрь конструкции для рассеивания светового потока. Профиль при этом будет выступать в качестве хорошего основания под клейкую ленту и теплоотвода.
- В конструкции прокидываются провода, монтируется светодиодная лента и оборудование для нее, после чего все подшивается гипсокартоном.

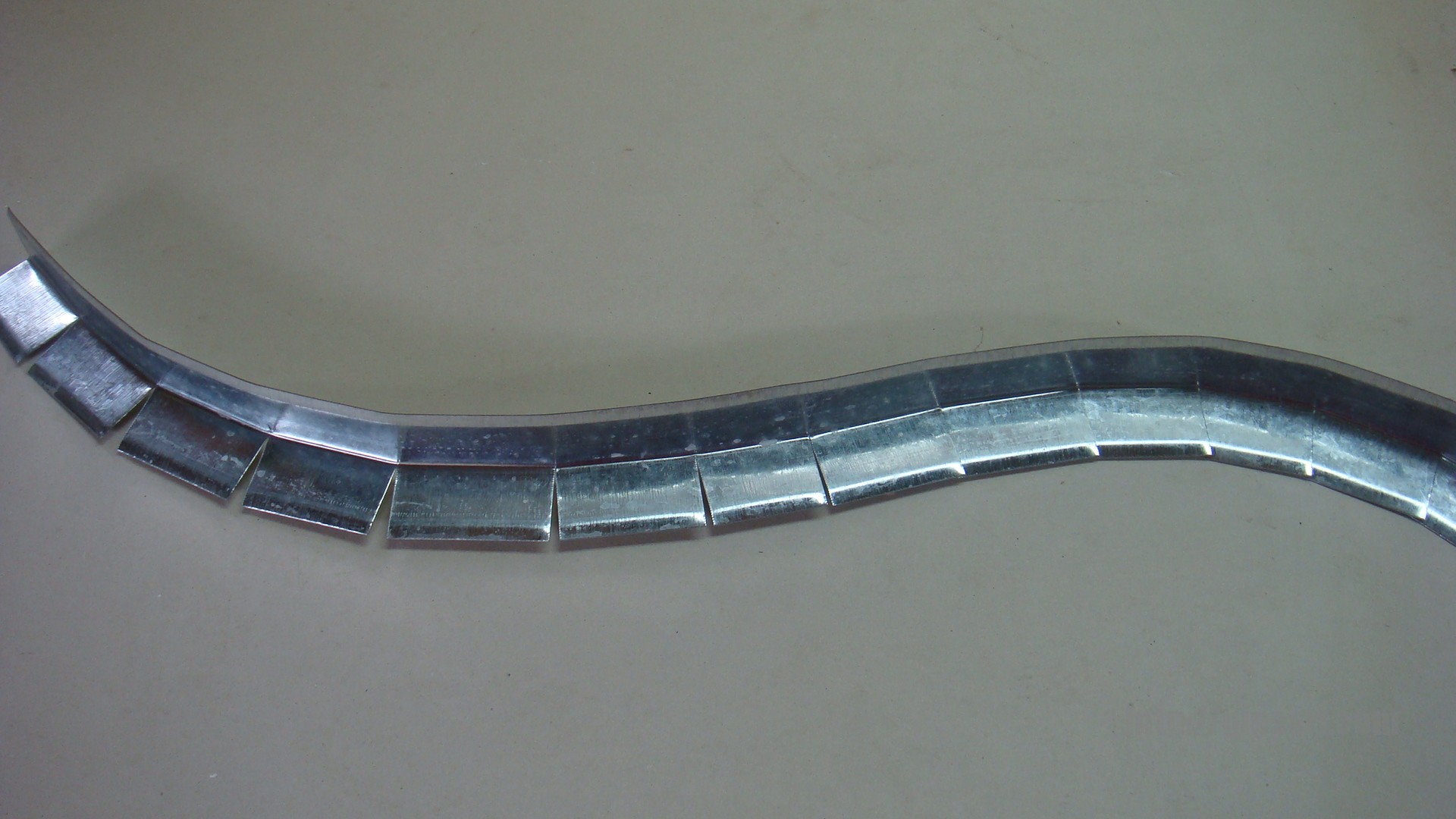

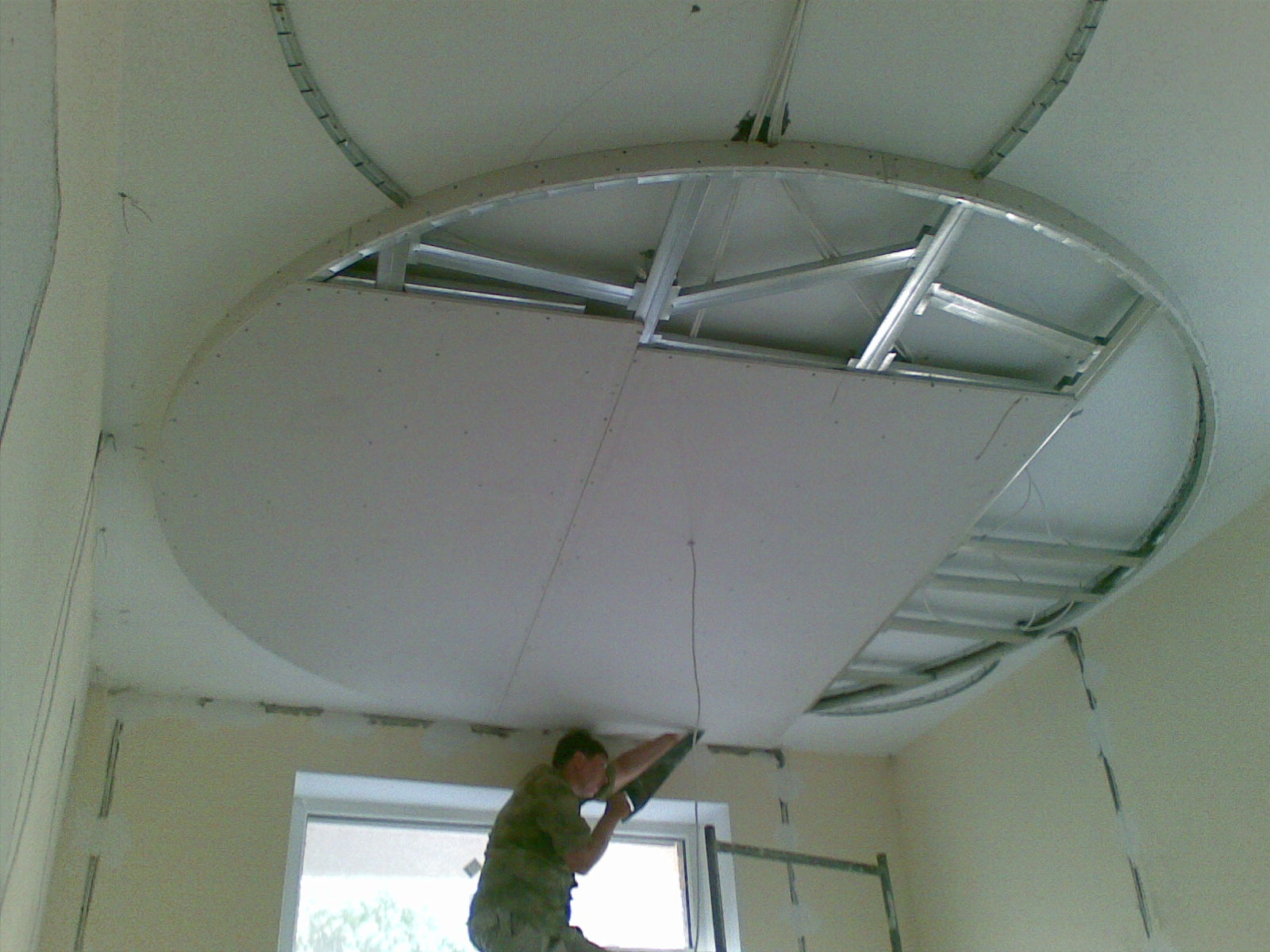

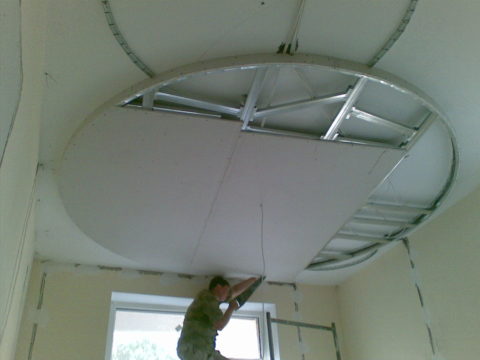

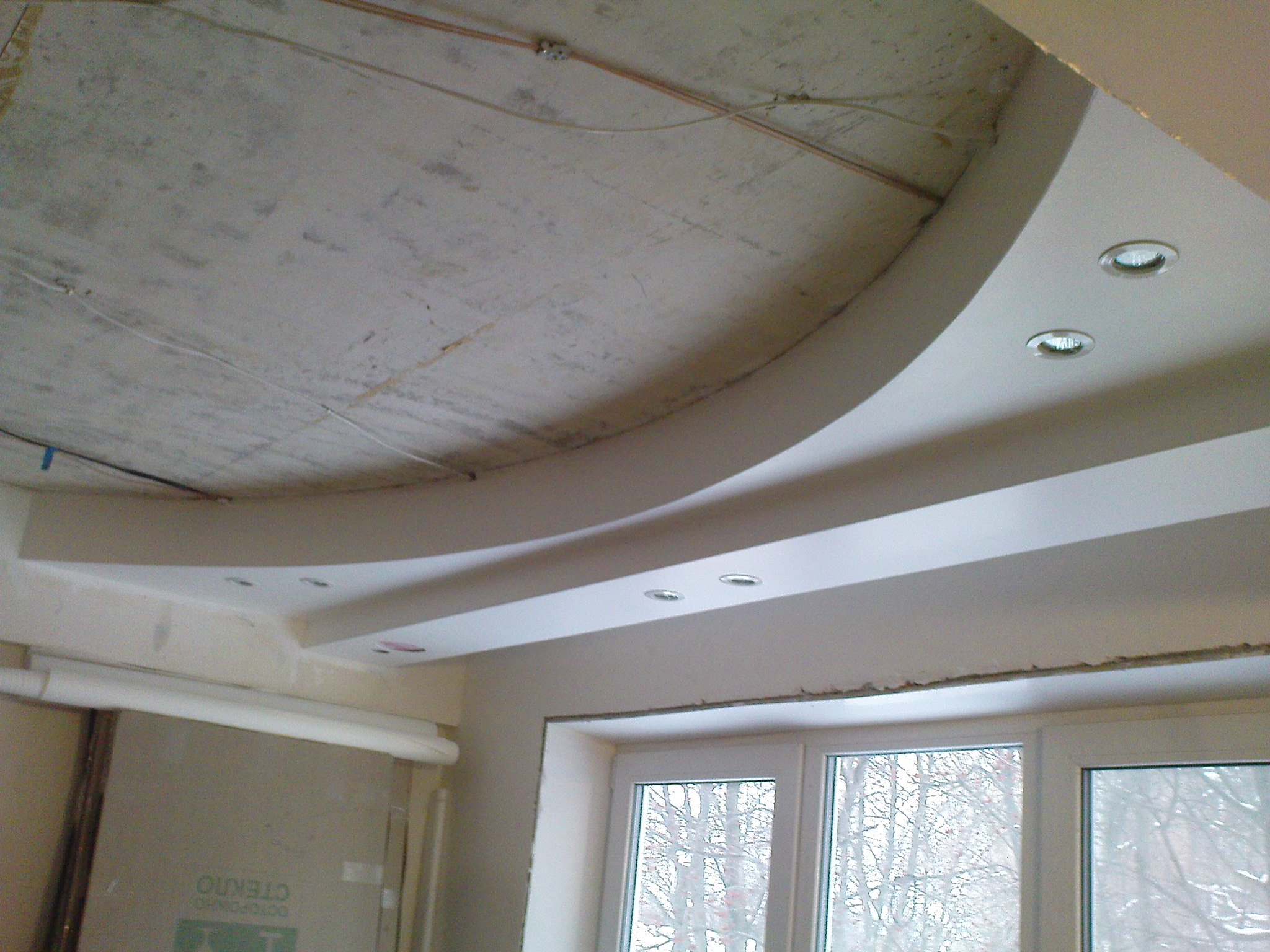

- Центральный круг собирается аналогично, однако профиль ППН прорезается с шагом в 5-6 сантиметров, чтобы его можно было изогнуть.
- Начертим сначала в центре комнаты круг, используя самодельный циркуль из самореза, куска профиля и карандаша.
- Накрутите по линии надрезанный профиль (у него будут прорезаны основание и одна боковая сторона)
- Отрежьте полосу гипсокартона шириной с высоту данного элемента, и прикрутите ее к профилю, плавно изгибая. Если радиус изгиба большой, то потолочный гипсокартон (9,5 мм) сможет принять такую форму без дополнительных мер. Если радиус крут, то может потребоваться его намочить или профрезеровать.
- К нижнему краю полосу накручивается другой ППН, у которого прорезаны обе боковины.
- Далее ставятся перемычки внутри, и круг подшивается – все просто!

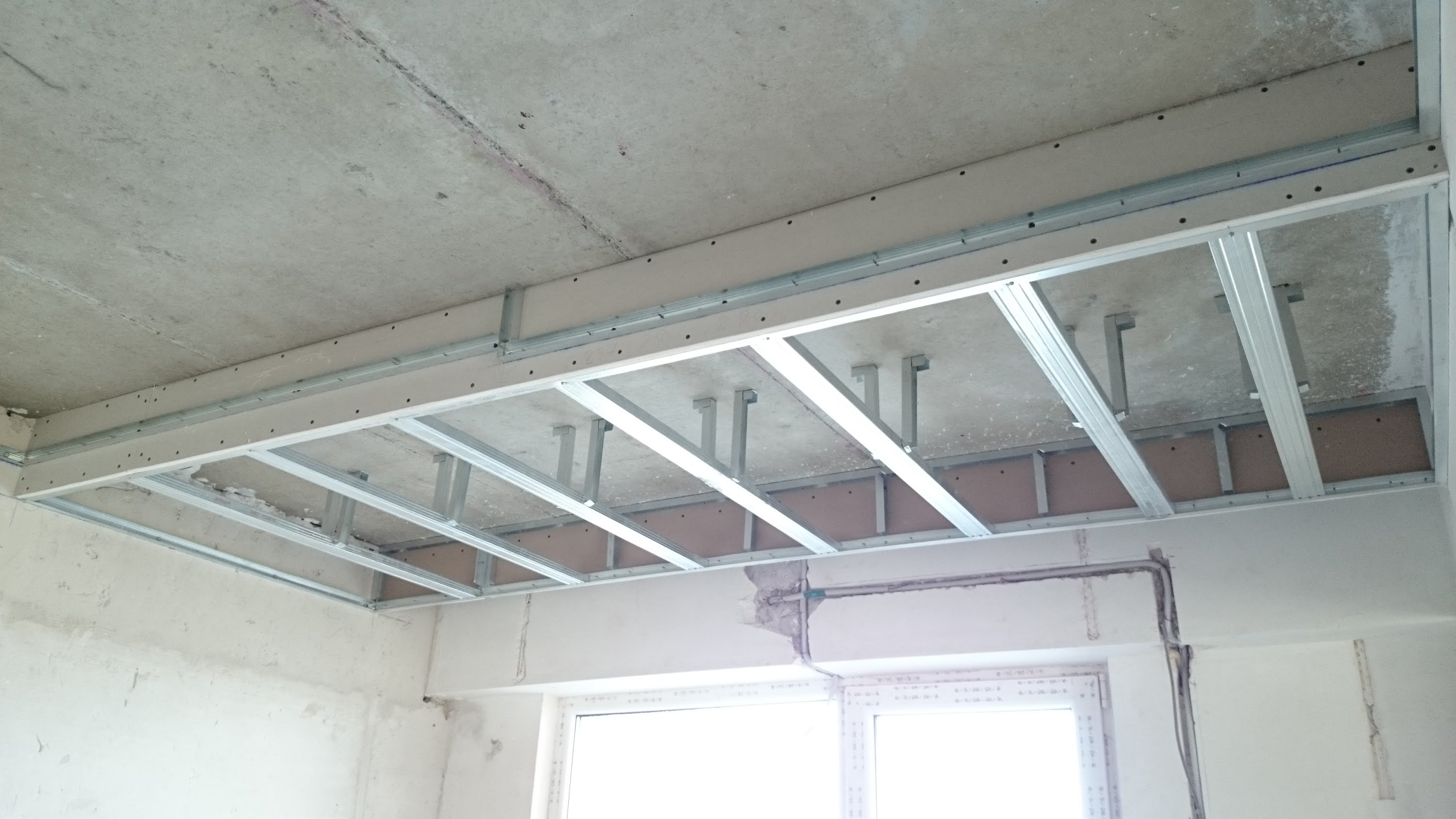

Обратная обшивка

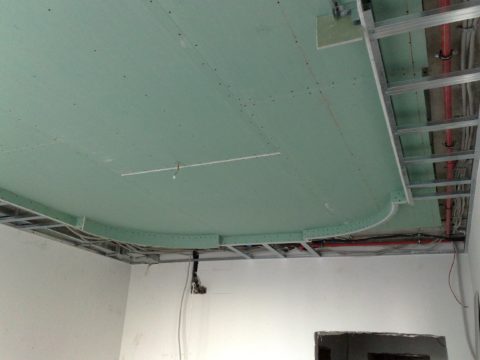

Монтаж двухуровневого потолка из гипсокартона с подсветкой в обратном порядке мало чем отличается технически, поэтому особе расписывать процедуру не имеет смысла.
Говорим лишь про основные моменты:
- Собираем сначала короб – именно его уровень ищется первым.
- Полностью его обшиваем.
- Направляющий профиль верхнего уровня крепится уже не к стенам, а вертикальной стенке короба – вот вам и экономия материала.
- Дальнейшая сборка выполняется по уже описанной технологии.
Данный тип конструкции, не очень удобно собирать, когда на коробе будет ниша с диодной подсветкой, в силу того, что к краям верхнего уровня будет ограничен доступ. Однако именно такой способ позволяет заменить верхний уровень на натяжной потолок.

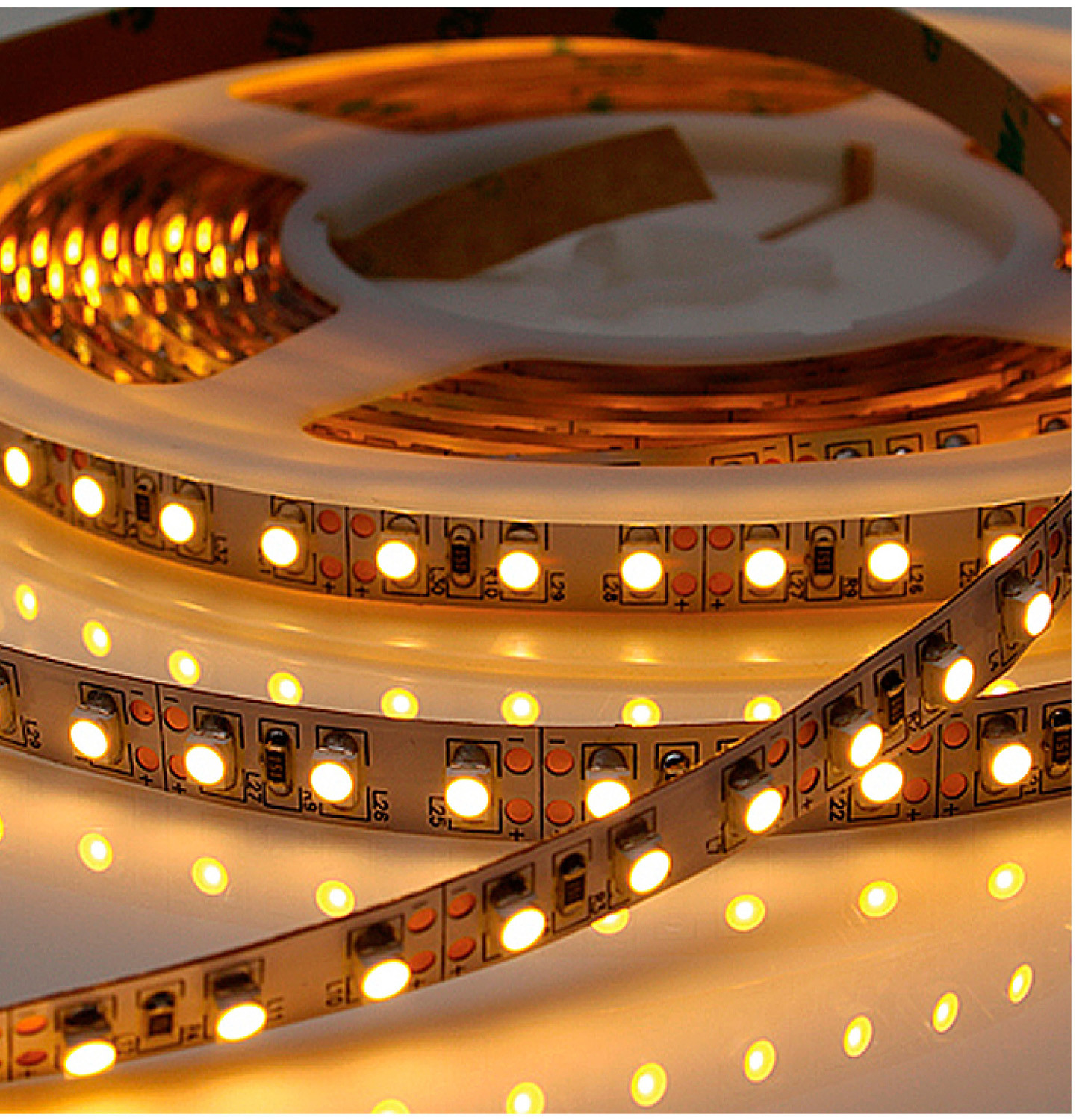

Установка светодиодной ленты
Для работы вам понадобится следующий набор:
- Паяльник;
- Светодиодная лента;
- Блок питания;
- Провода для подключения;

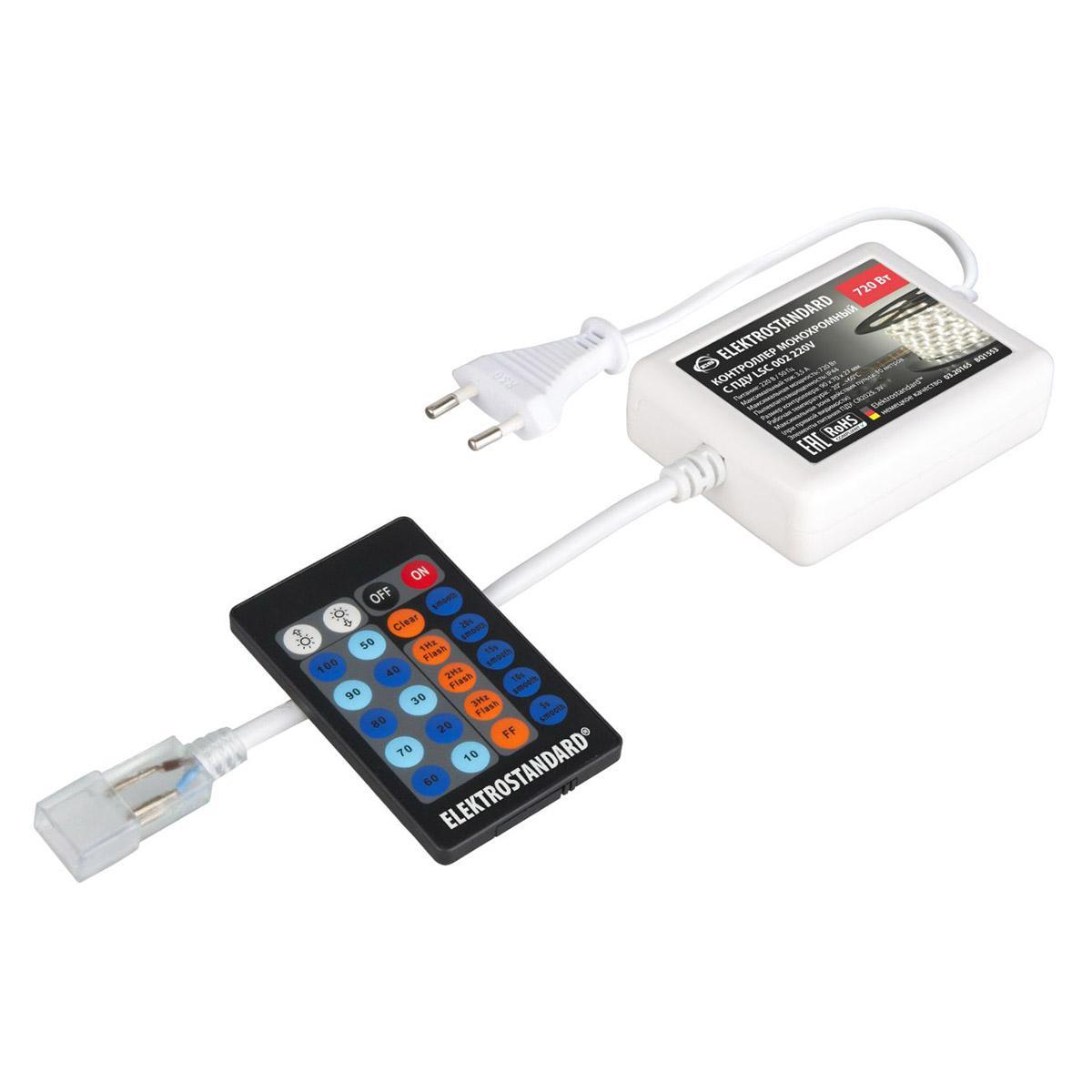

- Контроллер RGB, если лента не монохромная.
Итак, мы предусмотрели место под блок питания и протянули к нему провода.
Далее действуем так:
- Подпаиваем к ленте в местах выводов нужное количество проводов : 2 для монохромных, 4 для RGB.
Совет! Обычно провода имеют разные цвета, так что вы не запутаетесь: R – красный, G – зеленый, B – синий, V+ — черный.
- При подключении монохромной ленты подключаем провода к выводам блока питания.

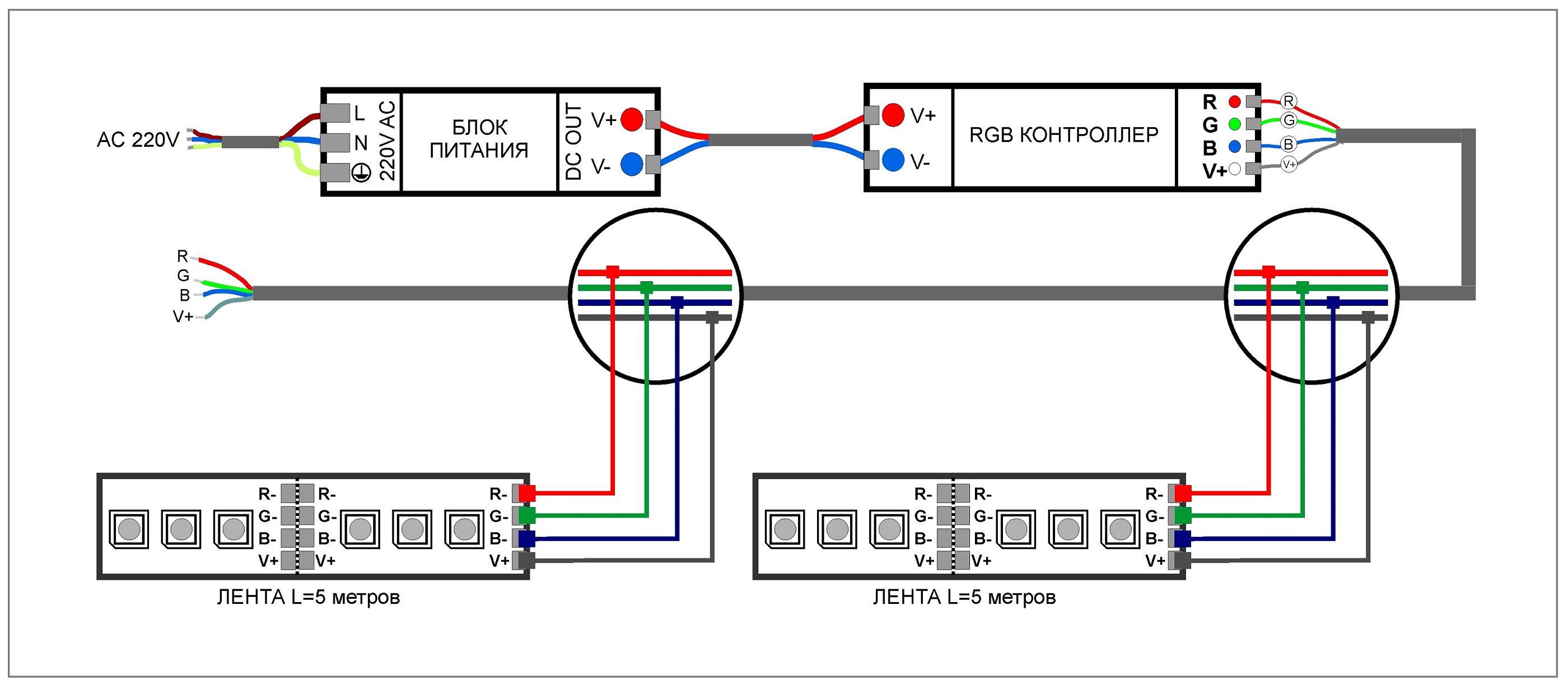

- RGB лента сначала тянется к контроллеру, подключается по тем же цветам, а два провода от него уже идут к трансформатору, он же БП.
- Блок питания запитывается от общественной сети переменного тока и производится пробный запуск. Если все работает нормально, с ленты снимается защитная пленка, и она клеится в отведенное под нее место.
Из важного стоит знать, что подключать последовательно более 5-ти метров ленты нельзя. Это приводит к неравномерной температурной нагрузке на светодиоды и их неравномерной светимости. Используйте в этом случае параллельное подключение с мощным блоком питания.
На этом все! «Как делать двухуровневые потолки из гипсокартона с подсветкой» видео покажет все в действии. Желаем удачи и успехов!
