Дюбель для гипсокартона: разновидности и способы монтажа
Гипсокартон – уникальный материал, с помощью которого можно легко выравнивать поверхности и создавать сложные архитектурные формы. Но его недостаточная прочность не позволяет крепить к нему предметы мебели и различные элементы интерьера, используя стандартный крепеж для кирпича или дерева.
Малая площадь контакта вынуждает применять в основном такие метизы, которые обжимают лист с обеих сторон. Но есть среди них и распорные виды, например, дюбель для гипсокартона Driva.
В этой статье мы расскажем вам обо всех основных видах крепежа для гипсокартона и о том, как они устанавливаются.
Содержание
Виды дюбелей для гипсокартона и других листовых материалов
Сложность крепления к гипсокартону заключается не только в его малой прочности, но и в наличии пустоты между облицовкой и стеной. Из-за неё площадь контакта метиза с листовым материалом очень мала и не позволяет удерживать сколько-нибудь тяжелый груз.
И даже если использовать достаточно длинный крепеж, который войдет в несущую стену, между нею и точкой приложения нагрузки образуется большой рычаг в пустом пространстве. Что тоже не способствует надежности крепления.
Поэтому дюбель гвоздь для гипсокартона должен обладать особым устройством, которое будет обеспечивать либо распор внутри листа, либо его обжим с двух сторон. В зависимости от конструкции, такие дюбели выдерживают разную нагрузку, и потому каждый из них предназначается для конкретных целей.
Дрива

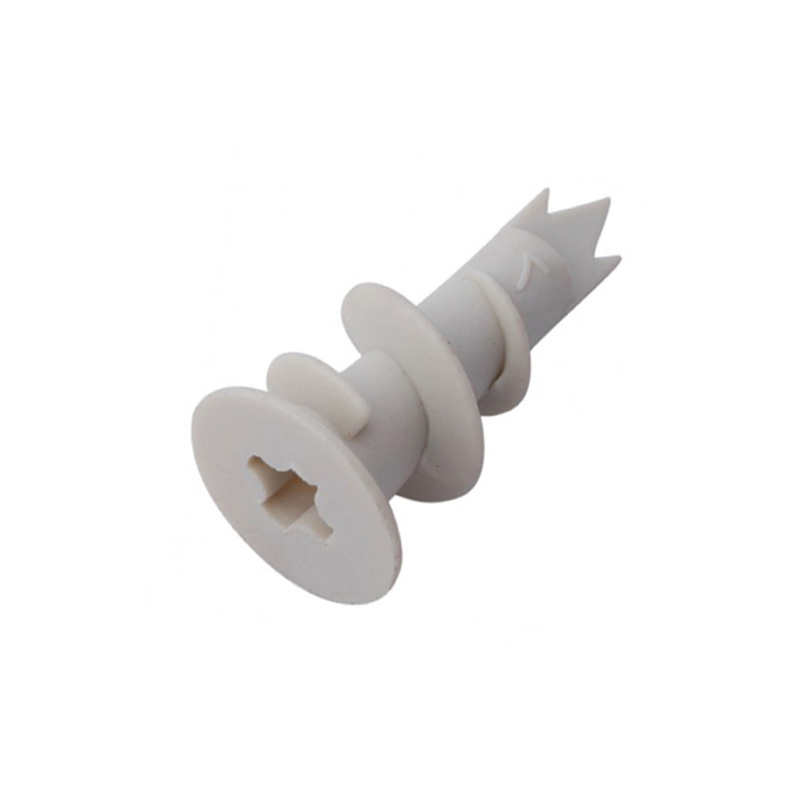

Это распорный вид дюбеля, который держит нагрузку за счет сцепления с сердечником гипсокартона. Представляет собой пропиленовый или металлический стержень конической формы с винтовой остроугольной нарезкой и плоской головкой и крестовыми шлицами под отвертку.
- Диаметр стержня – от 12 до 15 мм;
- Длина пластиковых изделий 23 мм;
- Длина металлических изделий 33-44 мм;
- Внутри дюбеля есть сквозное или глухое отверстие для крепежного шурупа;
- На конце может быть (а может и не быть) сверло в виде перки или трезубца. Оно позволяет устанавливать дюбель в стену без предварительного сверления;
- Нагрузка на вырывание составляет до 25 кг для пластика и до 32 кг для металла.
Обратите внимание. Этот дюбель по гипсокартону может стать единственно возможным видом крепежа, если зазор между стеной и облицовкой очень мал.
Способ крепления зависит от наличия или отсутствия сверла на конце дюбеля.
Если он есть, то порядок работ таков:
| Изображение | Описание |

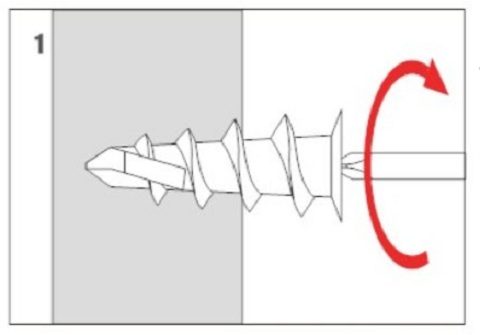

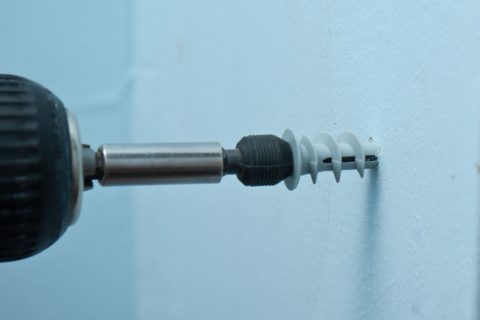

| Дюбель Дрива для гипсокартона со сверлом просто ввинчивается в стену с помощью отвертки или шуруповерта с крестовой насадкой. |

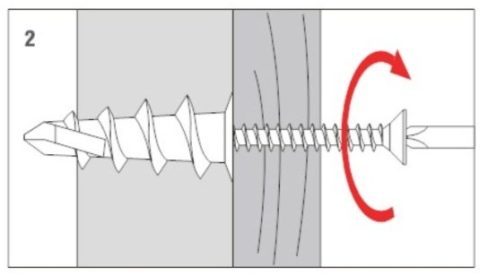

| В полость дюбеля вкручивается шуруп соответствующего диаметра, на котором будет держаться подвесное оборудование. |

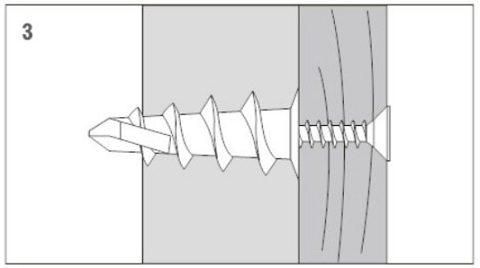

| По мере углубления шурупа в тело дюбеля, последний деформируется и расширяется, распирая структуру материала, и обеспечивая надежное сцепление с ним. |
Для установки дюбеля без сверла в гипсокартоне сначала просверливается отверстие нужного диаметра. При необходимости такой крепеж может быть демонтирован.

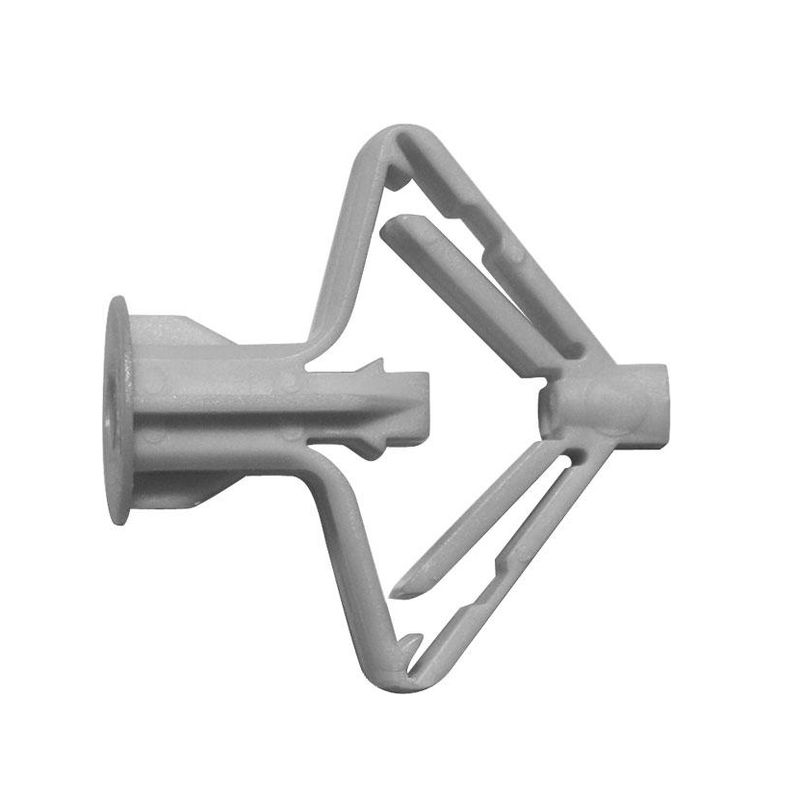

Бабочка
Этот крепеж предназначен для навешивания достаточно легких конструкций.
В рабочем затянутом положении его форма напоминает крылья бабочки, отсюда и такое необычное название. Изготавливается дюбель только из полипропилена или нейлона, поэтому цена его самая низкая среди всех крепежей.
Из-за невысокой допустимой нагрузки бабочки применяют ограниченно и только для крепления таких легких элементов, как карнизы, плинтуса, выключатели, светильники и т.п.
Как крепить конструкции к гипсокартонным стенам с помощью бабочек, показано ниже:
| Изображение | Описание |

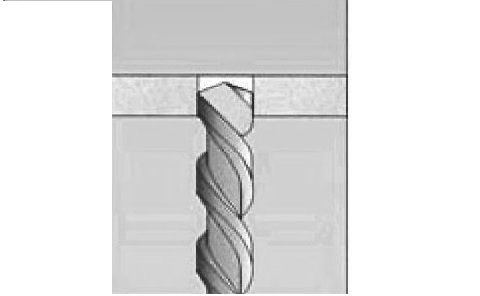

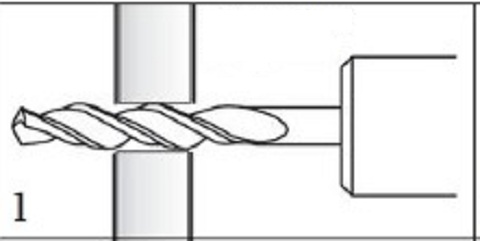

| Сверлом, соответствующим диаметру дюбеля, нужно просверлить отверстия в нужных точках. |

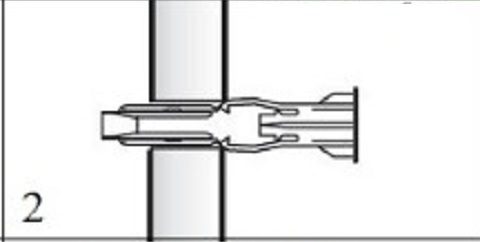

| Дюбель вставляют концом в отверстие, затем сжимают упругие «крылья» так, чтобы они прижались к основанию, и легкими ударами молотка забивают его до упора. |

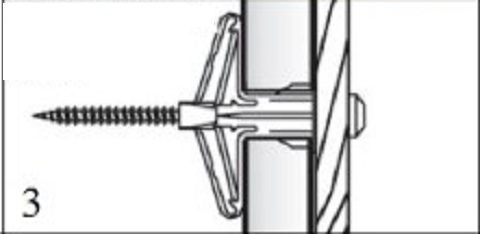

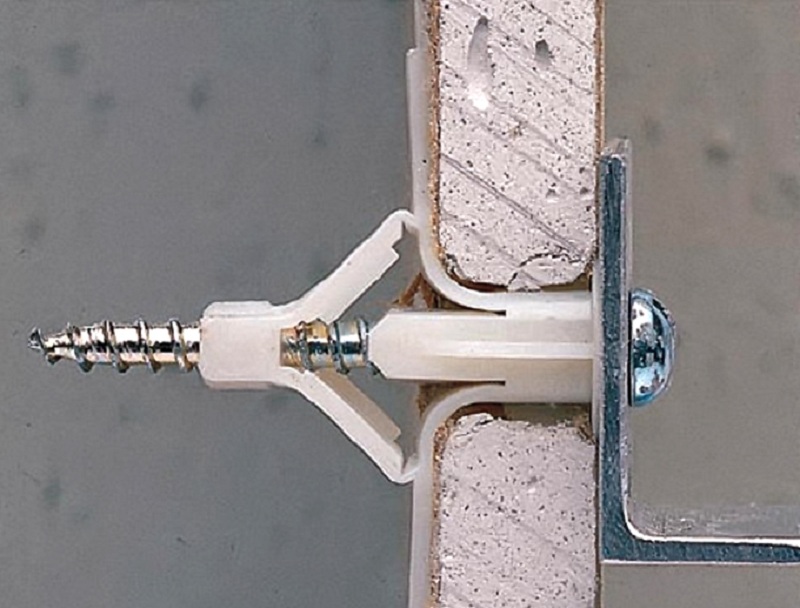

| При вворачивании шурупа через закрепляемую деталь во втулку с резьбой, он подтягивает крылья к обратной стороне гипсокартона до полного их прилегания. |
Дюбель бабочка для гипсокартона размеры может иметь разные как по длине, так и по окружности. Но его «шейка» рассчитана на толщину листового материала 10-12 мм.
Если она будет больше, крылышки просто не раскроются, и работать крепеж не будет. Поэтому, дюбель бабочка для двойного гипсокартона не годится.

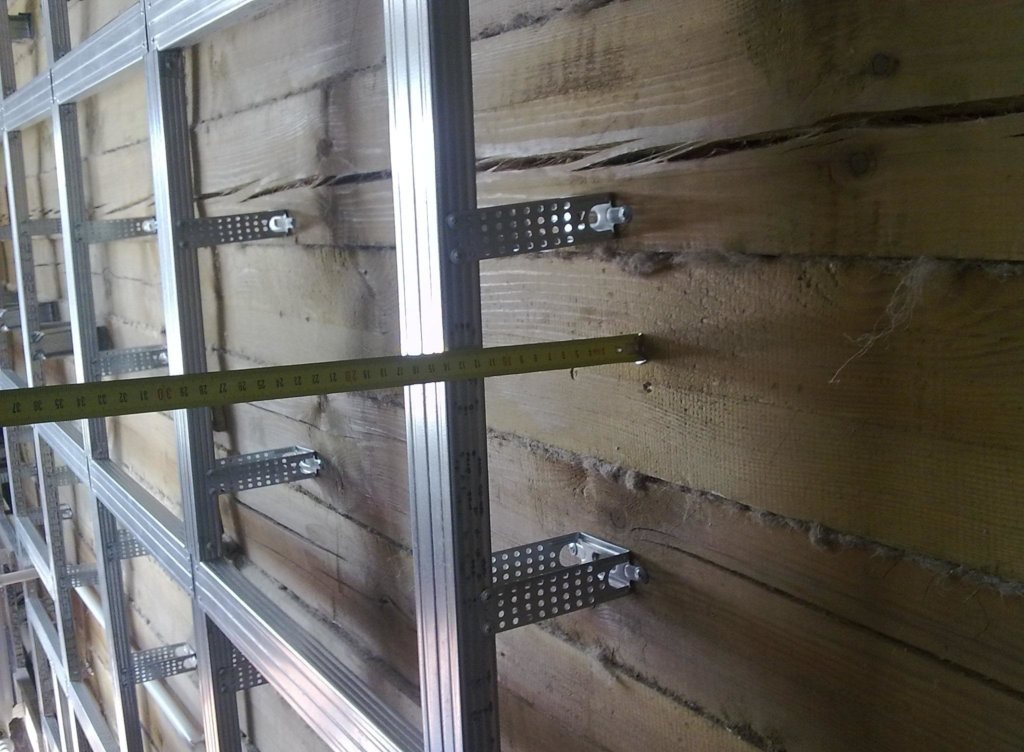

Кроме того, устанавливать его можно только в том случае, когда зазор между стеной и гипсокартоном превышает длину дюбеля.

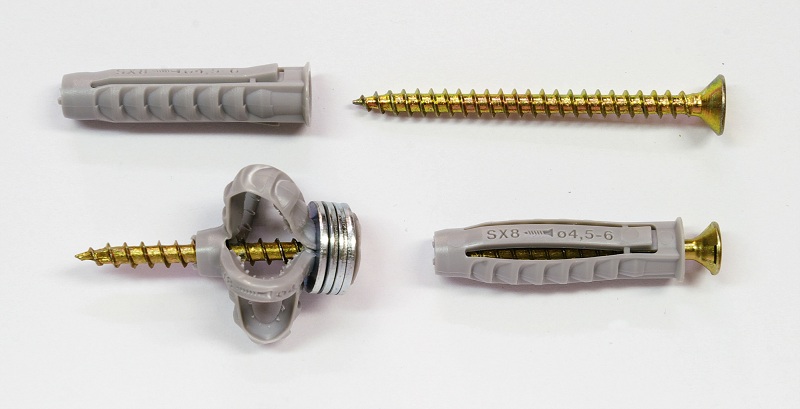

Для справки. Есть и другая разновидность такого крепежа – скручивающийся дюбель. Упор за листом образуют не крылышки, а скручивающиеся по спирали разрезные части втулки.

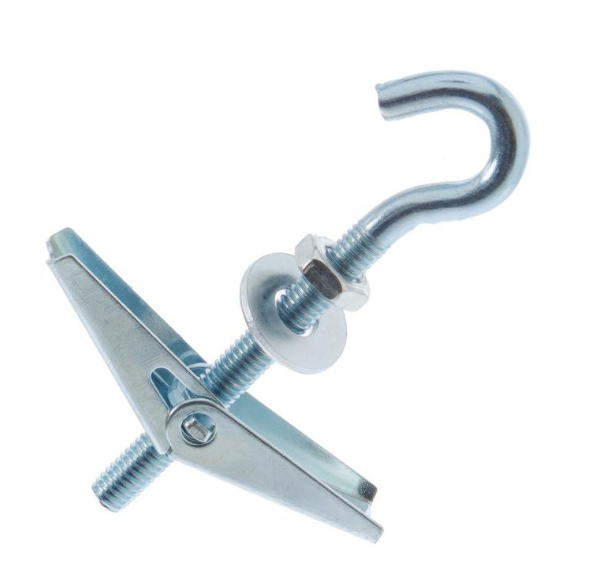

Пружинный
Пружинные изделия трудно отнести к дюбелям, но и о них стоит упомянуть в этой статье, так как они довольно часто используются для подвешивания к гипсокартонному потолку люстр и светильников.
Конструкция состоит из стержня с гайкой и двумя подпружиненными лапками, которые раскрыты почти на 180 градусов. Конец стержня может быть выполнен в виде крюка, кольца или прямого угла.
Установка выполняется так:
| Изображение | Описание |
| В гипсокартоне просверливаем отверстие такого диаметра, через которое пройдут сложенные лапки. |

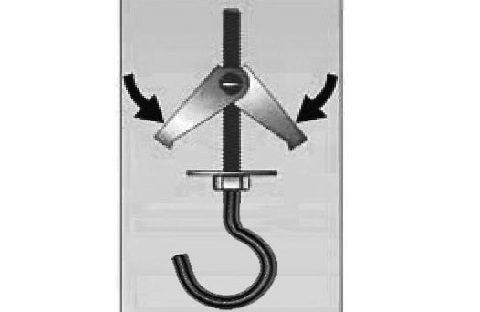

| Нажимая на лапки и сдавливая пружину, прижимаем их к стержню. |

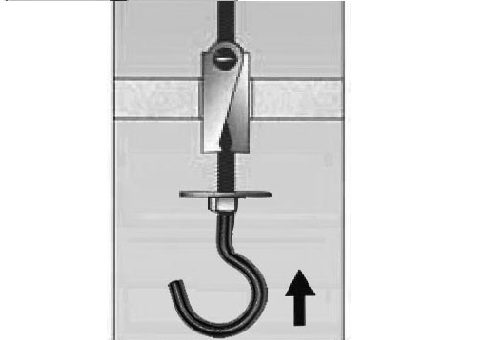

| Стержень со сложенными лапками проталкиваем в отверстие. |

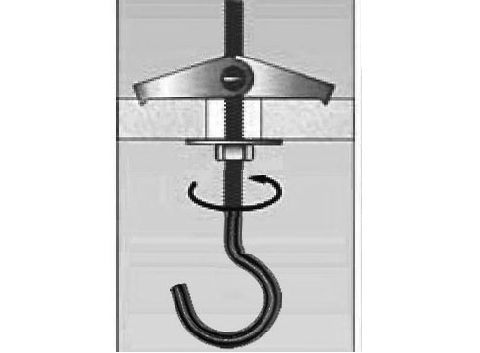

| Оказавшись в пустом пространстве за гипсокартоном, лапки под действием пружины принимают прежнее положение, запирая подвес. |
Этот металлический крепеж сам по себе довольно надежный и может вынести большую нагрузку. Слабым местом в этом случае является сам гипсокартон.
Молли

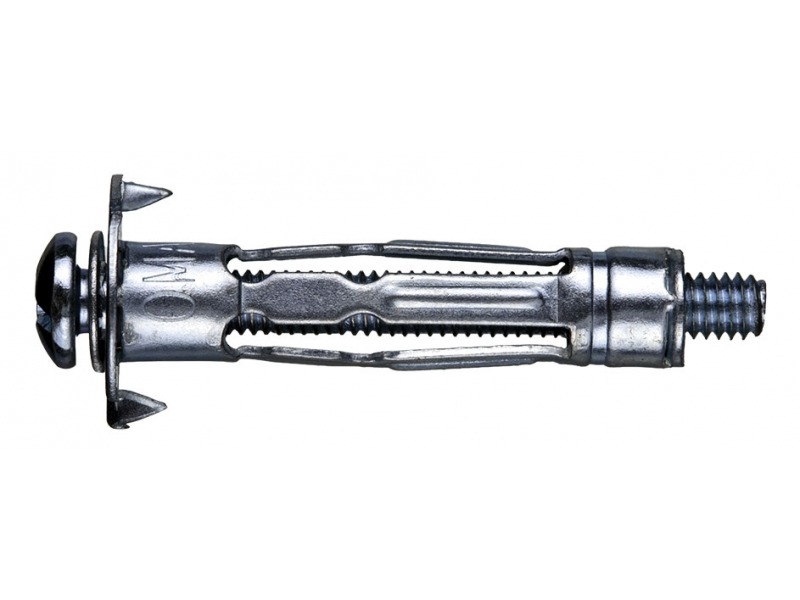

Дюбели Мolly выдерживают самую большую нагрузку – более 35 кг. Внешне их конструкция похожа на распорный анкерный болт, которым крепятся детали к стенам из бетона и полнотелого кирпича.
Это металлическая втулка с продольными прорезями. На одном её конце имеется плоская шляпка с зубчиками, а на другом – гайка, в которую вворачивается винт. Зубцы на шляпке фиксируют дюбель в теле гипсокартона, не позволяя ему проворачиваться при затягивании крепежа.
Как и «бабочка», дюбель Молли для гипсокартона при затягивании винта образует на обратной его стороне несколько упоров из складывающихся частей втулки. Но внешне они больше напоминают не крылья, а спицы зонтика.
Порядок крепления:
| Изображение | Описание |

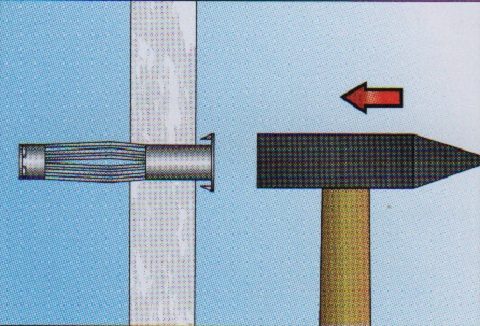

| В высверленное заранее отверстие вставляется втулка без винта и забивается до упора, чтобы зубчики на шляпке врезались в гипсокартон. |
| Крепежный винт вставляется во втулку и вкручивается в концевую гайку. |

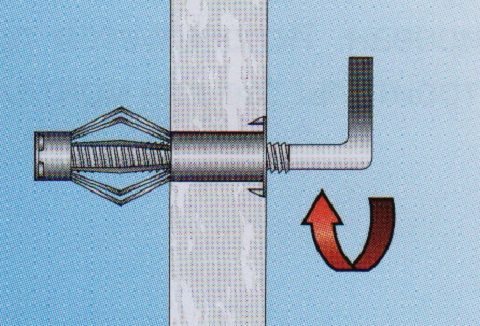

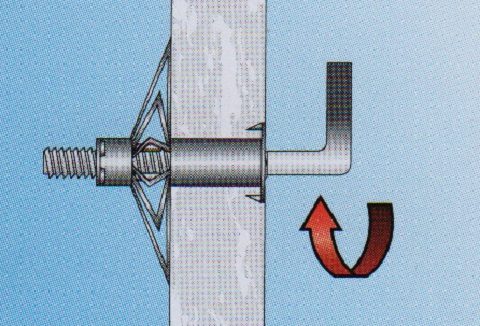

| При затягивании винта разрезная втулка начинает складываться вдоль оси, преобразуясь в опорные треугольники, напоминающие зонтик. |
Как и пружинные подвесы, дюбели Молли снабжаются винтами с разной формой нагрузочной части. Это могут быть как обычные винты со шлицами, так и крюки или кольца.
Как уже говорилось, главное достоинство Молли – нагрузка, которую они могут вынести. А к недостаткам можно отнести невозможность демонтажа.

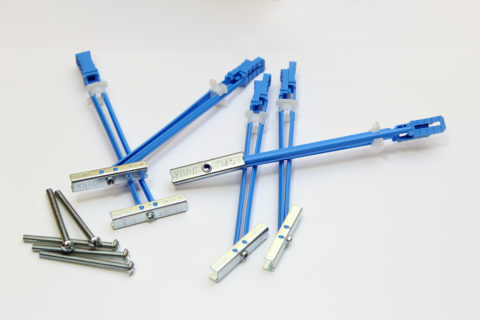

Хартмут
Этот вид крепления выпускается под маркой Кнауф. Как и предыдущие, это очень надежные дюбели для гипсокартона – допустимая нагрузка составляет более 35 кг при однослойной обшивке гипсокартоном, и более 55 кг при двухслойной.
Конструкция изготовлена из металла и пластика, её установка несколько отличается от предыдущих видов.
Инструкция по установке:
| Изображение | Описание |

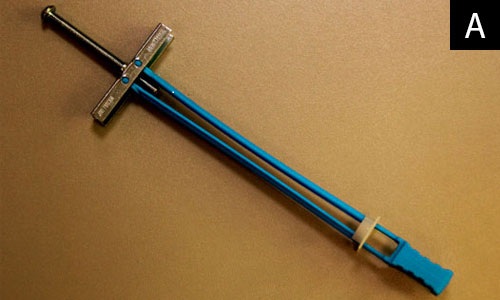

| Так выглядит установочная конструкция в сборе. |

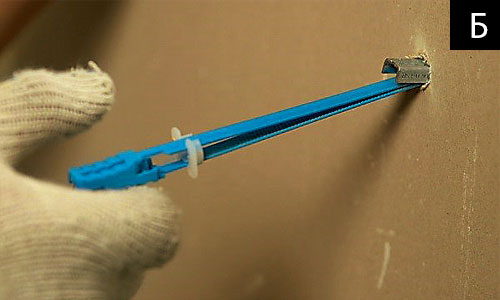

| Металлическая пластина с резьбой в центре вставляется в просверленное отверстие. |

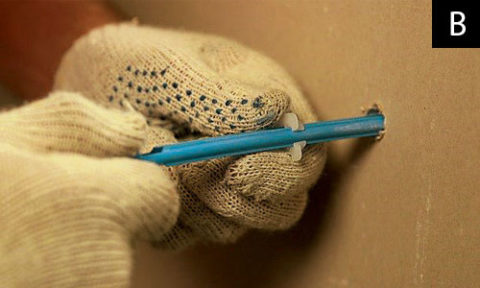

| С помощью пластиковых усиков пластина выравнивается на тыльной стороне гипсокартона. |

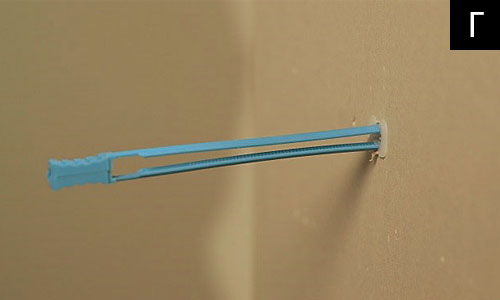

| Пластиковый фиксатор перемещается по усикам до плоскости стены и закрепляет пластину в отверстии. |

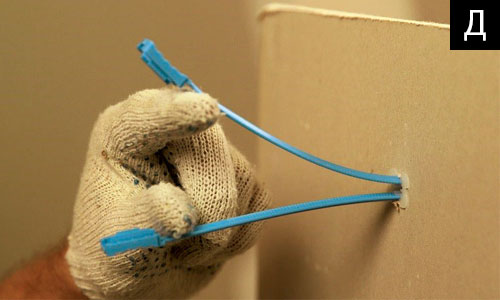

| Усики расцепляются и разводятся в стороны для закрепления фиксатора. |

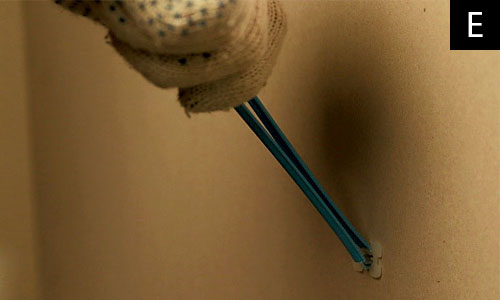

| Усики обламываются у основания. Для этого не требуются инструменты, достаточно несколько раз согнуть их в разные стороны. |

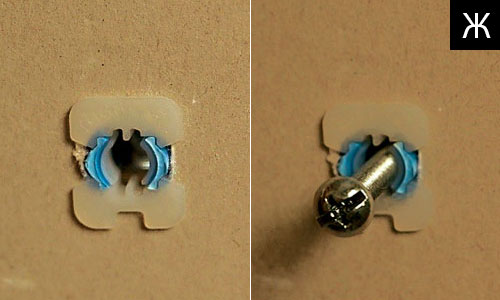

| В установленный дюбель вкручивается металлический винт и навешивается нужный предмет. |

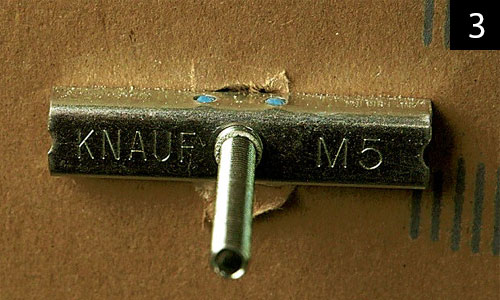

| Длинная металлическая пластина на обратной стороне листового материала создает большую опорную площадь и надежно удерживает навесное оборудование. |
Фишер Дуотек

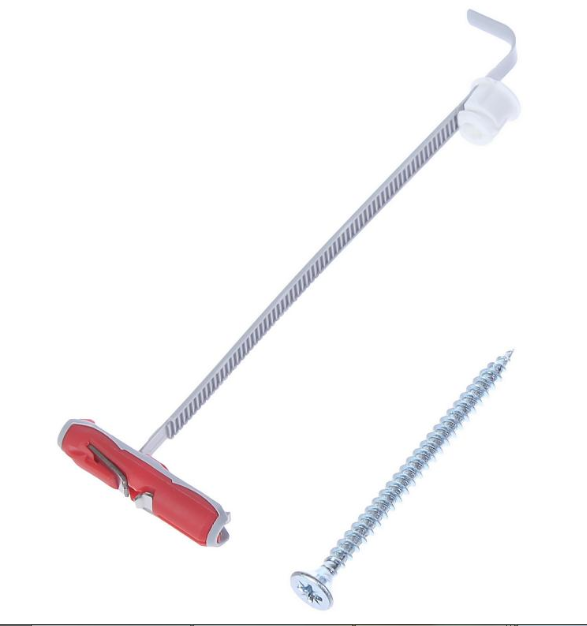

Ещё один дюбель по гипсокартону с уникальной конструкцией, выполненной из армированных стекловолокном двух видов пластика. Она выдерживает высокие нагрузки на сдвиг и вырывание.
Как и в предыдущем случае, для установки дюбеля применяется вспомогательный элемент в виде рифленой пластинки.
| Изображение | Описание |

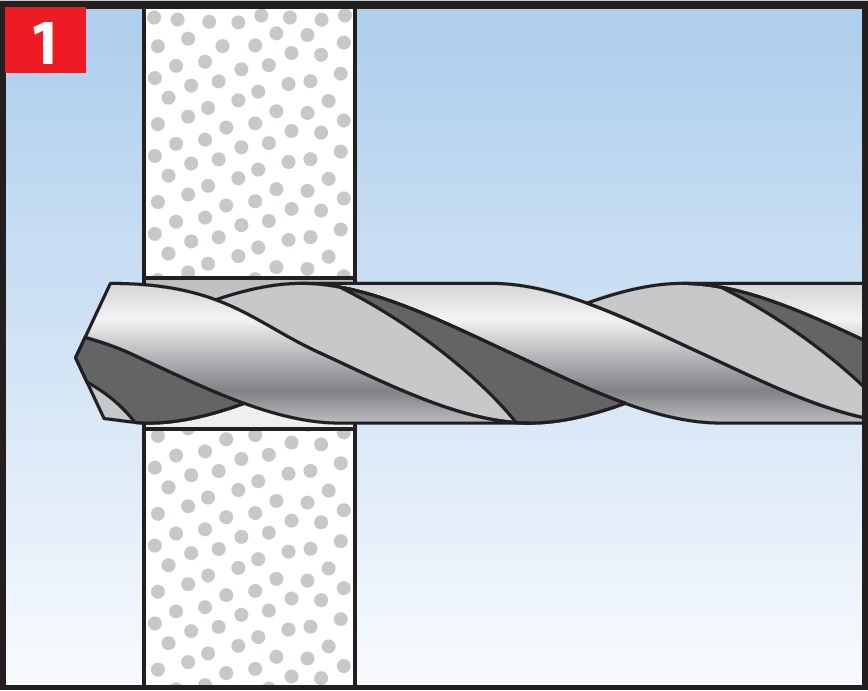

| Начало установки стандартное – высверливание в гипсокартоне отверстия нужного диаметра, соответствующего диаметру гильзы дюбеля. |

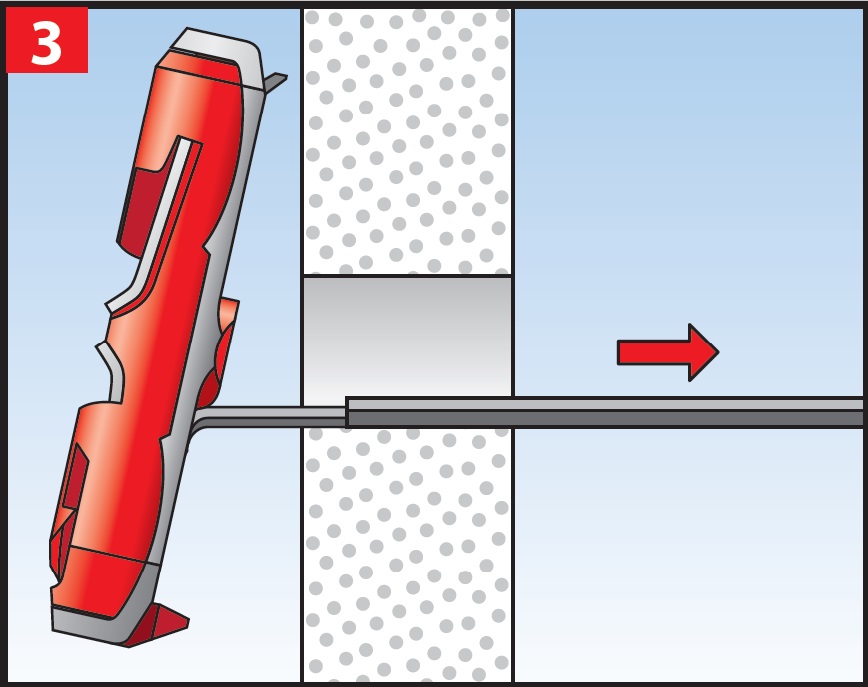

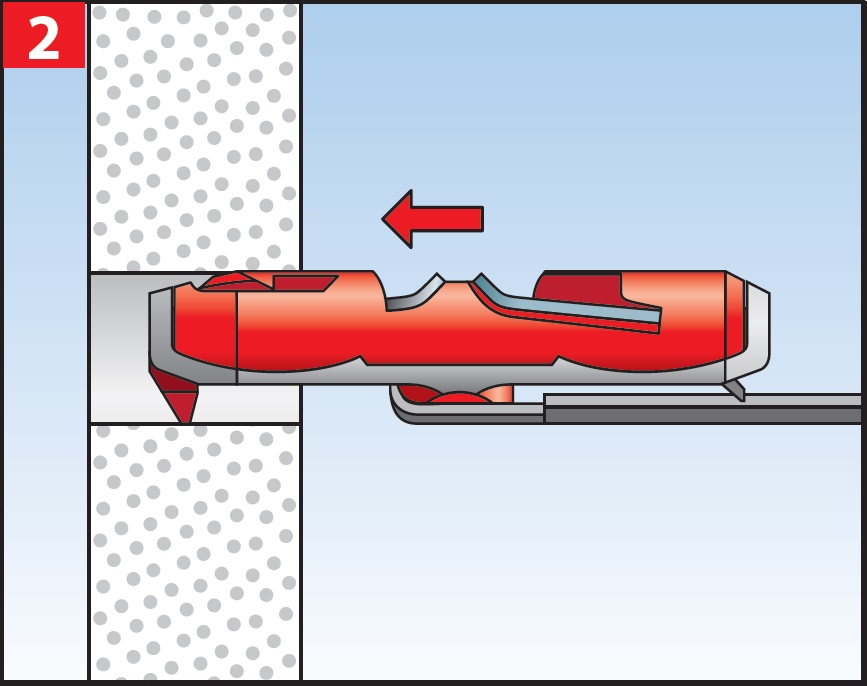

| Дюбель поворачивается параллельно установочной рифленой пластинке и вставляется в отверстие в соответствии со стрелкой на корпусе. |
| После прохождения отверстия насквозь дюбель автоматически устанавливается, поворачиваясь в исходное положение. |

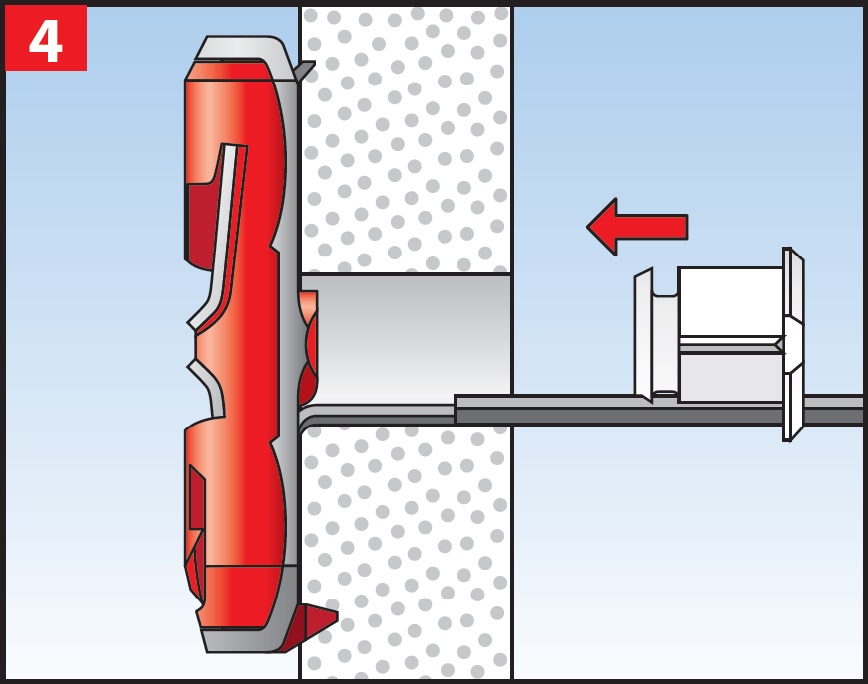

| Белая пластиковая гильза, закрепленная на установочной пластине, сдвигается к стене и заподлицо устанавливается в отверстие. |

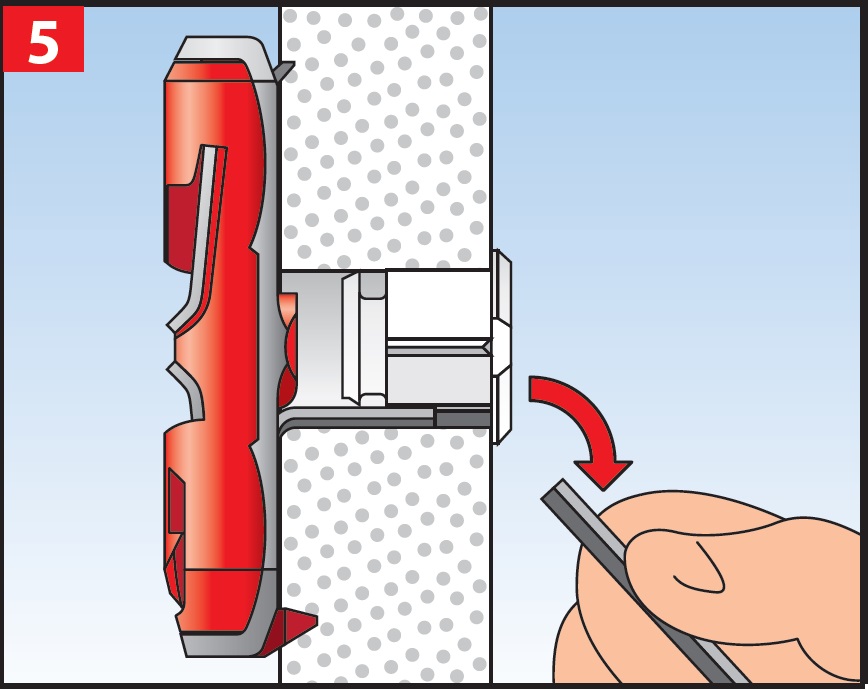

| Остаток рифленой пластины при сгибании в разные стороны обламывается у основания. |

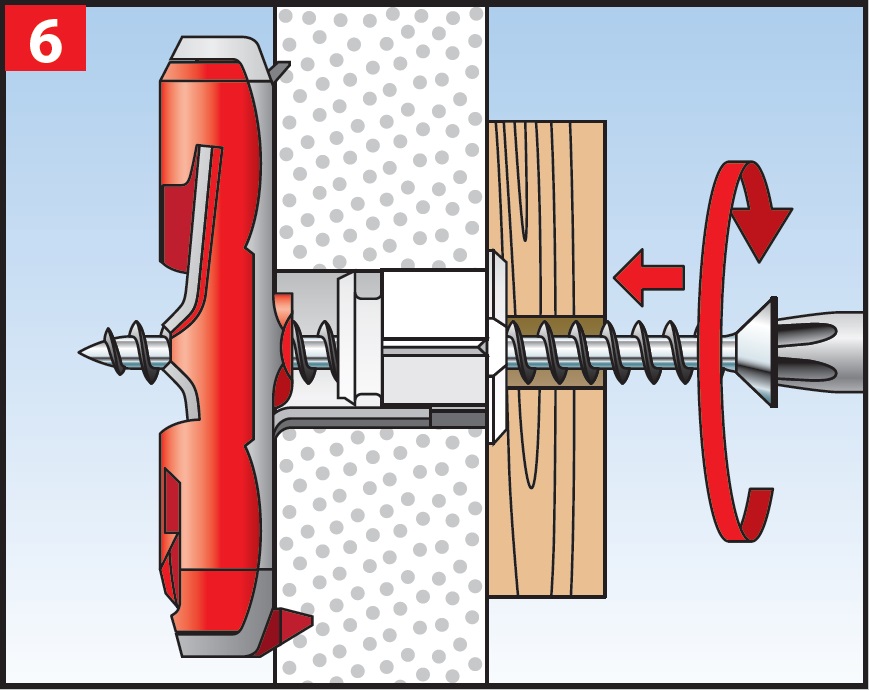

| В отверстие в гильзе вворачивается крепежный элемент – винт, шуруп с крюком, шпилька и т.п. |
Для справки. В отличие от аналогов, дюбель Дуотек может устанавливаться в листы толщиной 9,5 мм.
Преимущества конструкции:
- Легко устанавливается своими руками;
- Возможность установки даже при небольшом зазоре между стеной и облицовкой благодаря небольшой (39 мм) длине дюбеля;
- Комбинация мягкого и твердого пластика с армированием стекловолокном обеспечивает устойчивость к большим нагрузкам без повреждения структуры гипсокартона по сравнению с другими пластиковыми аналогами;
- Пластиковая гильза, установленная в отверстие, повышает несущую способность и надежность крепежа;
- Паз в дюбеле, образованный пластинами из нержавейки, позволяет использовать в качестве крепежа разные метизы: шпильки, метрические винты, шурупы для ДСП и т.д.
Советы по выбору дюбелей и навешиванию конструкций на стены из ГКЛ
Выбирая, какой дюбель лучше в вашем случае, необходимо учитывать следующие моменты:
- Толщину листа гипсокартона и его несущую способность;
- Вес оборудования;
- Предельно допустимую нагрузку дюбеля;
Это важно! Приводимая в инструкции к изделиям нагрузка рассчитана на установку в гипсокартон толщиной 12,5 мм. Если вы использовали материал с другими параметрами, необходимо делать соответствующие поправки.
- Размеры дюбеля и величину зазора между листовым материалом и стеной.
При вкручивании шурупов в дюбель нельзя затягивать их слишком сильно, чтобы не провернуть крепеж. Для этого лучше пользоваться отверткой либо шуруповертом с минимальными оборотами.

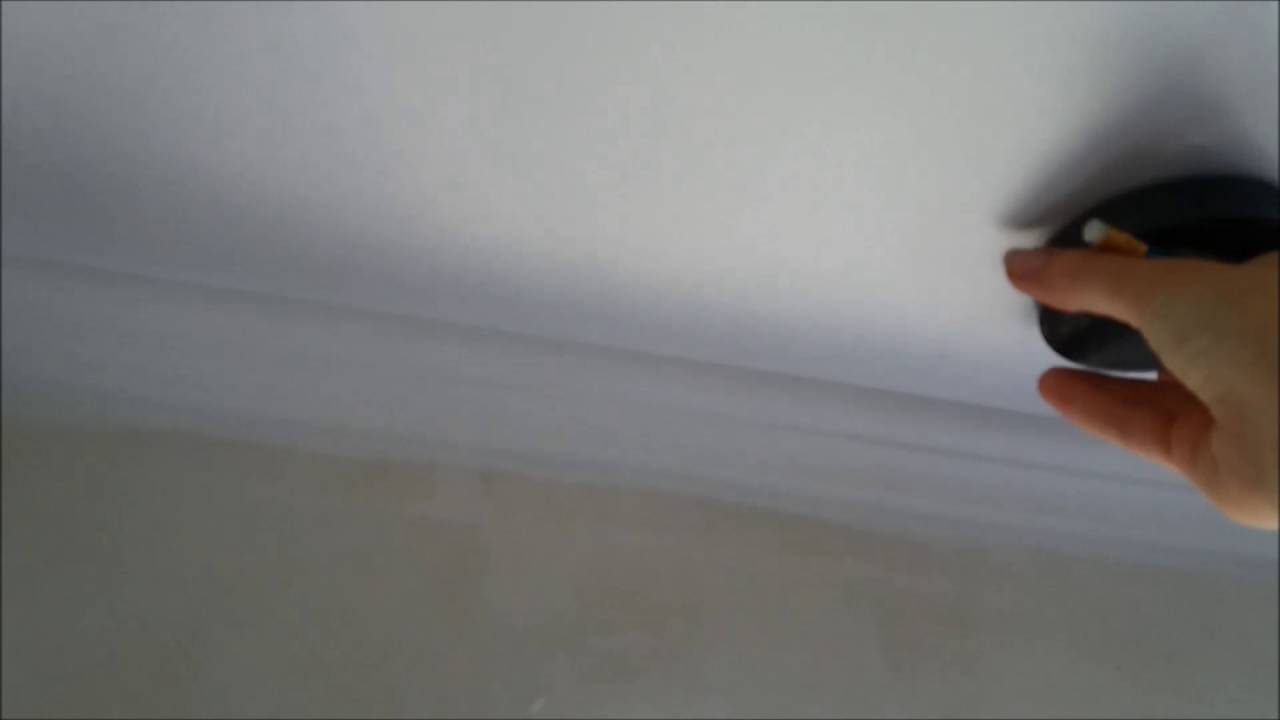

При наличии сомнений в надежности выбранного дюбеля и его способности удержать вес конструкции, крепление лучше осуществлять в несущий профиль, на котором держится облицовка.

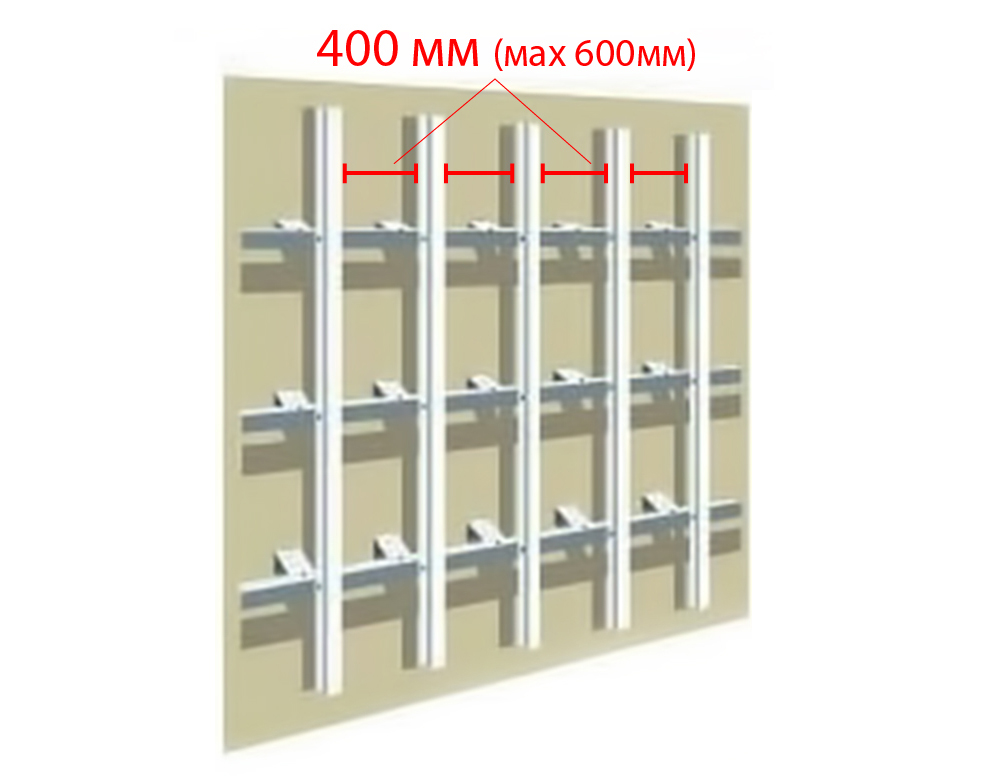

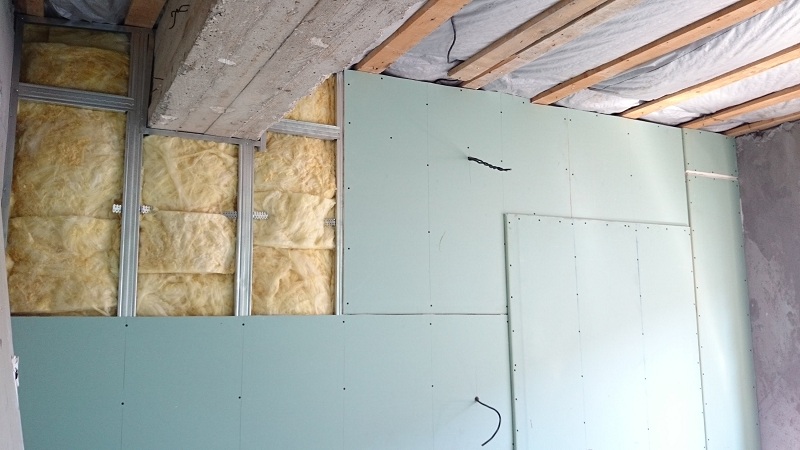

Если же навешивать предстоит тяжелые и массивные предметы, желательно ещё до обшивки стен предусмотреть монтаж закладных деталей либо уменьшить шаг между стойками до 30-40 см вместо стандартных 60 см. Еще один вариант – двухслойная обшивка поверхности, но она обойдется дороже.
Заключение
Видео в этой статье и многочисленные мастер-классы в сети помогут вам лучше разобраться в особенностях крепления любых предметов интерьера к гипсокартонным стенам и потолкам. При этом важно помнить, что дюбель гвоздь для гипсокартона – это специальный крепеж, предназначенный конкретно для установки в тонкие листовые материалы. Обычные метизы с этой задачей не справятся.
-
