Установка розеток в гипсокартон легко и быстро

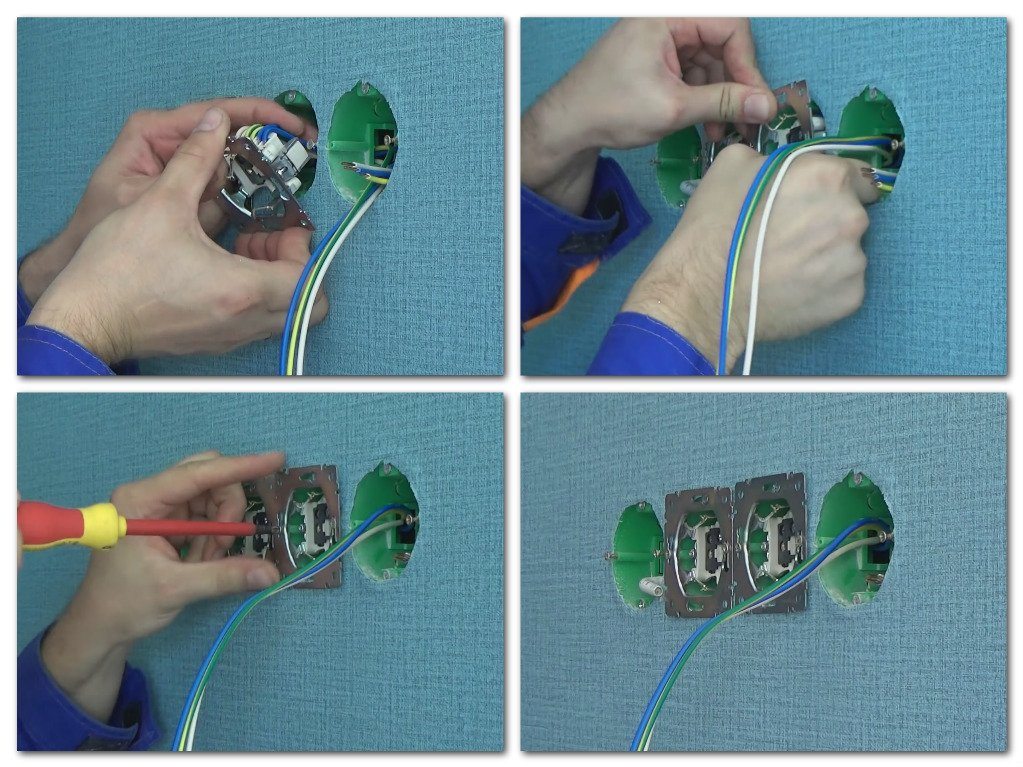

Этапы установки розеток

При ремонте квартир многие используют гипсокартон (ГКЛ). Это объясняется неоспоримыми достоинствами материала, его оптимальной стоимостью и скоростью монтажа конструкции. При отделке помещения, в стене выполняется электрическая проводка и установка розеток в гипсокартон. Статья подскажет, какие виды розеток можно использовать, особенности их монтажа в гипсокартонную стену.

Особенности монтажа

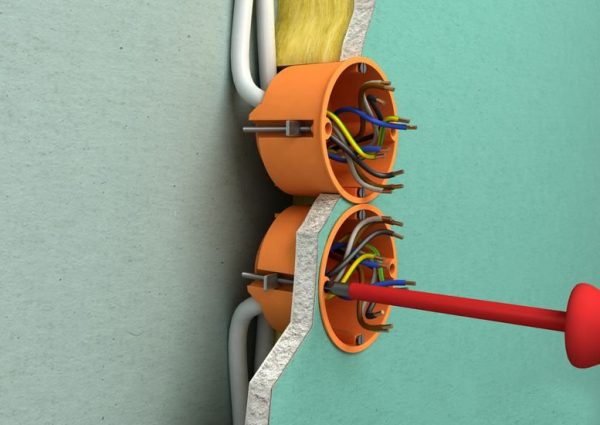

Крепление розеток на гипсокартон

По сравнению с некоторыми материалами, устанавливать розетки в гипсокартон значительно проще – но, не без трудностей, к каковым относятся:

• Гипсокартон очень легко подвержен крошению;
• Монтаж нельзя выполнять саморезами;
• Недопустимо применение электрического инструмента ударного типа. Работу можно производить лишь с помощью дрели и ножа, пилочками для лобзика;
• Устанавливая розетки в гипсокартон своими руками, следует использовать специальные установочные элементы или подрозетники. Такие стаканы для стен из ГКЛ отличаются от изделий для бетонных стен наличием оригинальных креплений, прижимающих их к гипсокартону.

Чтобы правильно выбрать подрозетники для розеток, стоит познакомиться с их устройством:

• Коробки розеток для гипсокартона имеют особый способ крепления;
• Снаружи это пластиковый стакан, у которого на внешней стороне размещаются 4 обычных винта. Два стоят выше других и служат для крепления имеющейся металлической рамки для фиксации розетки. Другие, расположенные немного ниже, служат для фиксации подрозетника в гипсокартоне;
• В нижней части стакана размещаются специальные прижимные лапки. Они будут удерживать стакан в гипсокартоне. Их местоположение регулируется винтиками: при закручивании элементов лапки будет прижиматься к ГКЛ, что обеспечит надежный монтаж коробки, дающий гарантию, что электрическая розетка не выпадет из стенки.

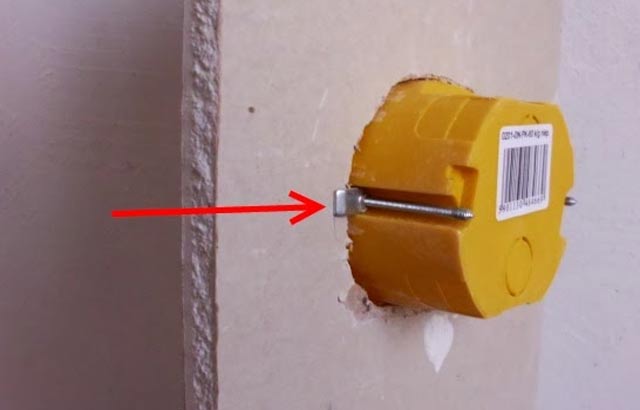

Фиксация стакана в стене

Выбор розеток и определение количества в квартиру

На качество монтажа розеток влияет правильный выбор материала, из которого изготовлены подрозетники. Конструкция соответствует стандартам, где указываются размеры внутренних деталей, размещающихся в коробке.

Совет: Несмотря на стандартные размеры, приобретая стаканы для розеток, следует убедиться, что они совместимы друг с другом.

От выбора удобного и подходящего подрозетника зависит скорость монтажа всей конструкции.

Некоторые производители изделий и их фото представлены в таблице:

Производитель	Особенности изделия

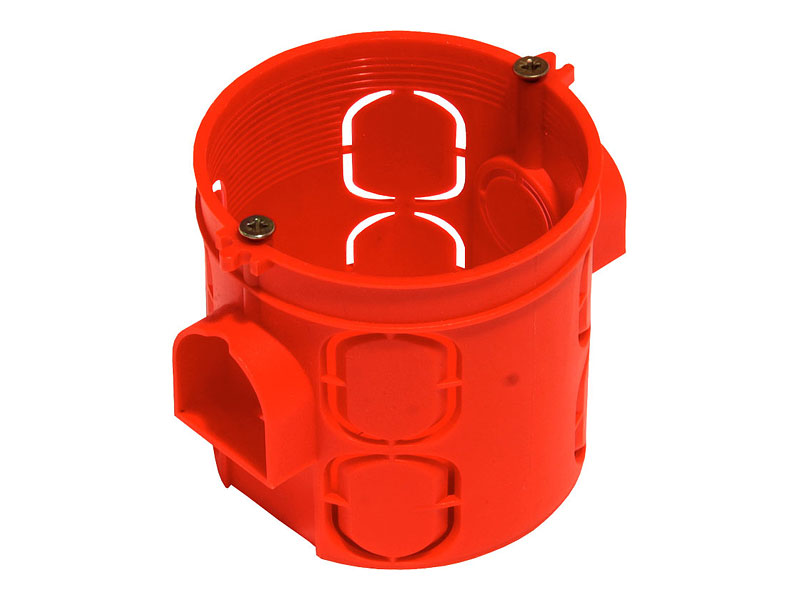

Hegel	Коробка российского производителя монтируется для установки электрических розеток, на металлических захватах или винтах. Блочная конструкция позволяет соединять несколько подрозетников друг с другом. При этом расстояние между их центрами составляет 71 мм. Чтобы увеличить жесткость соединения коробок между собой, применяются два замка. Материалом изделий служит полипропилен, с огнестойкостью 650°C, со степенью защиты — IP20.

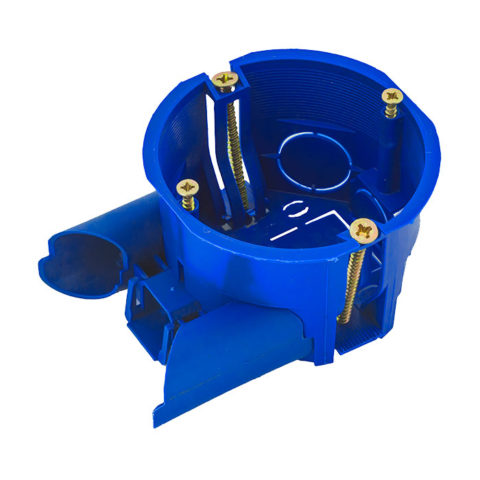

Gusi	Подрозетник снабжен полипропиленовым кабель-каналом. Диаметр коробки — 65 мм, рабочая глубина составляет 48 мм, степень защиты — IP 20. Для монтажа розеток используются самонарезающиеся винты. Не рекомендуется выполнять установку деталей на металлических захватах. Чтобы соединить несколько коробок между собой, в комплект изделия входит переходник СЗАЗ, позволяющий устанавливать в ряд несколько механизмов с межосевым расстоянием равным 71 мм.

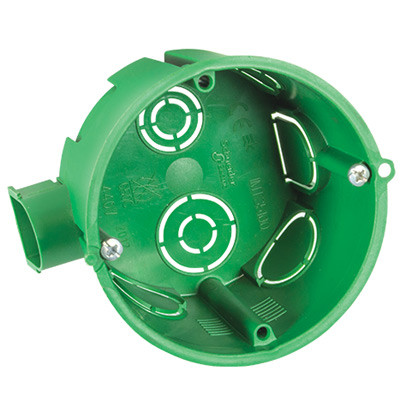

Schneider electric	Монтажная коробка — IMT35150 Schneider Electric — это уникальная конструкция. Надежная, с длительным сроком эксплуатации, полипропилен со временем не раскалывается и не трескается. Фиксирующие коробку монтажные лапки снабжены винтом с трехзаходной резьбой, что значительно ускоряет установку изделия. Каждый стакан имеет четыре выступа, фиксирующие его в отверстии и препятствующие проворачиванию при установке. Между точками крепления розетки расстояние 60 мм.

Прежде, чем приобретать розетки, необходимо рассчитать их количество для установки в квартире. СНиПы не регламентируют число электрогнезд в помещении, но появление разных типов бытовых электрических приборов подсказывает, сколько примерно источников должно быть в той или ной комнате.

Например:

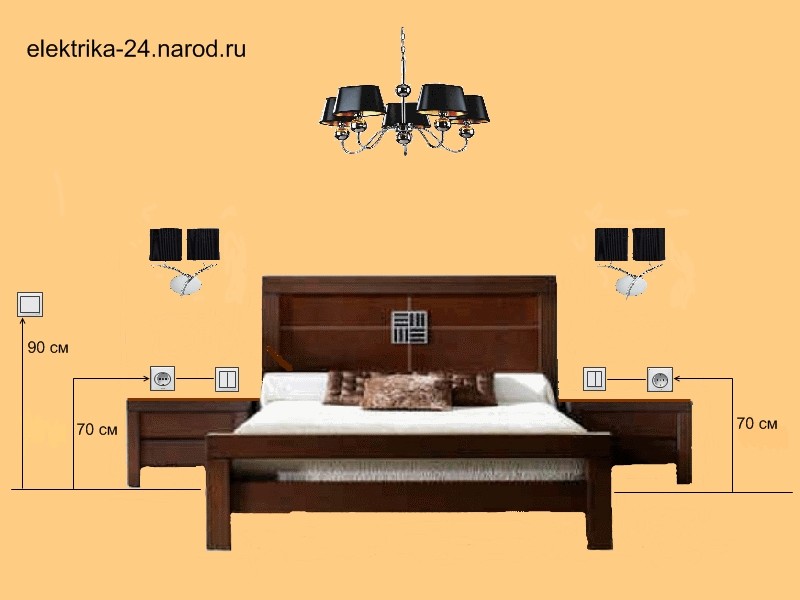

• Для спальни желательно приобрести для установки с двух сторон кровати, около журнального столика, для телевизора напротив спального места, дополнительно для подключения пылесоса;
• В гостиной – с двух сторон дивана, в месте расположения телевизора до 4 штук;
• В детской — у кроватки, возле письменного стола – 3 штуки, для телевизора – 3 штуки, для подключения пылесоса;
• В прихожей — для пылесоса;

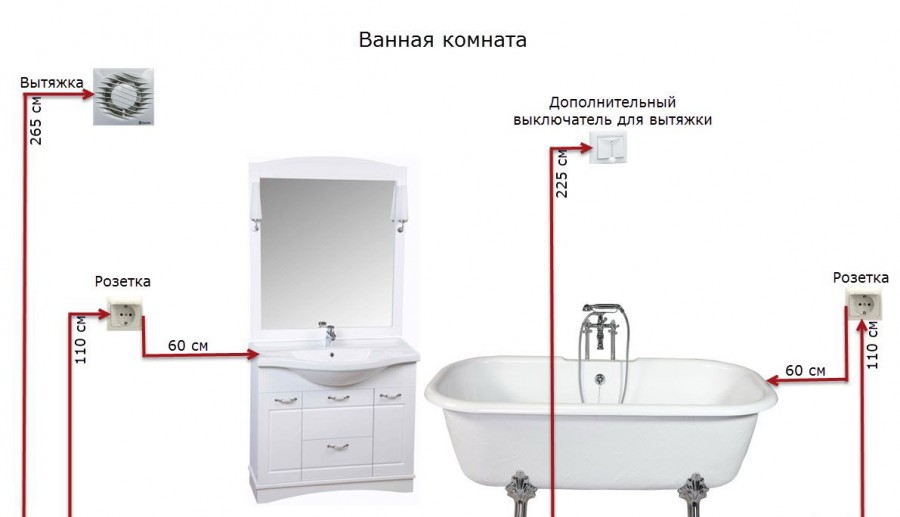

• В ванной — для стиральной машинки, для электробритвы, фена;
• В кухне — для холодильника, посудомоечной машины, в рабочей зоне для электрочайника, микроволновой печи, тостера, для вытяжки, телевизора, дополнительно стоит установить до 3 свободных розеток.

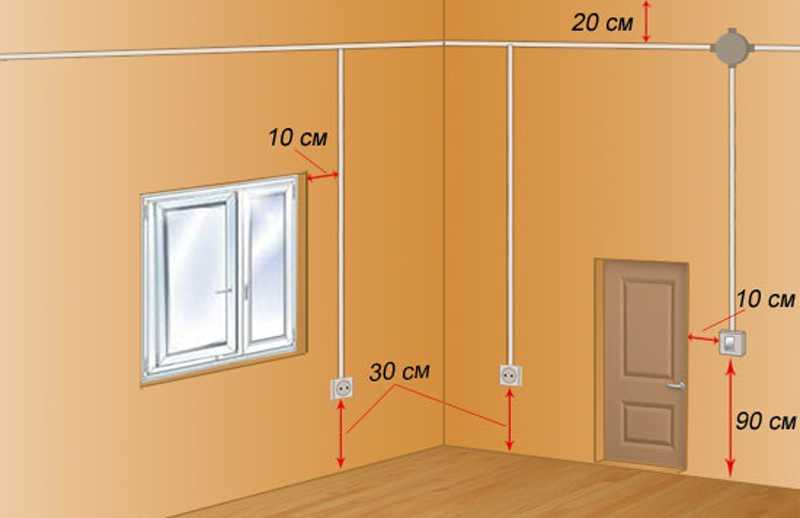

Помимо определения количества гнезд, необходимо правильно выбрать места их установки.

При этом стоит учитывать, что:

• В любом помещении от уровня полов берется расстояние 300 мм;

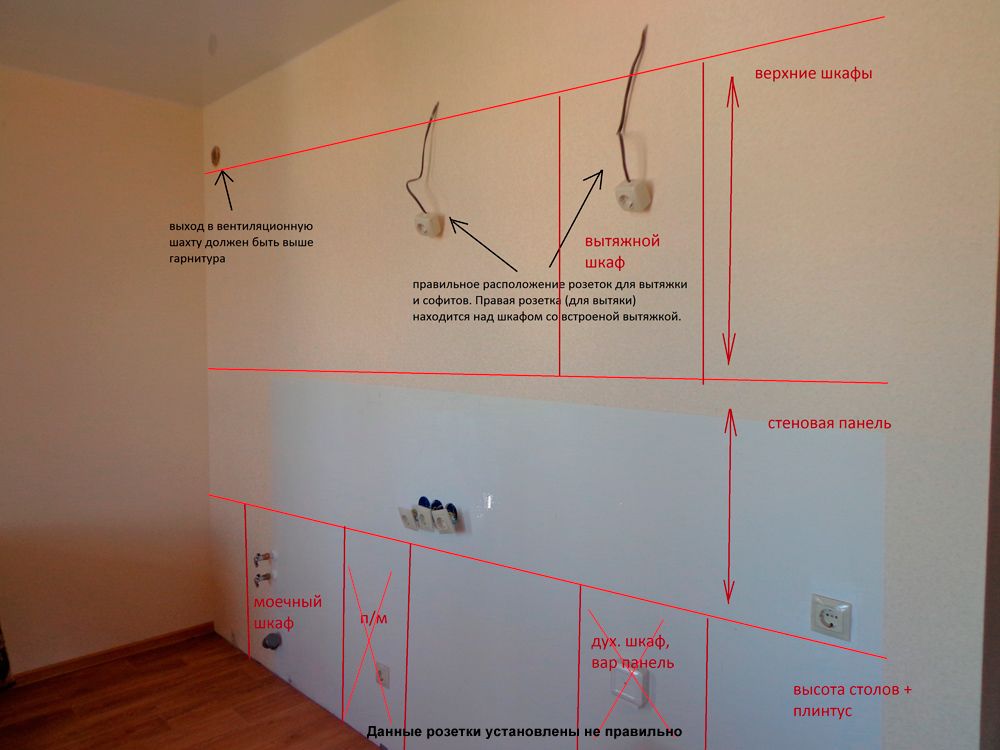

• Над столешницей или рабочей частью кухни — 1200 мм;
• Для стиральной или посудомоечной машины — 1000 мм.

Советы по установке розеток

Чтобы выполнить монтаж розеток в гипсокартон максимально правильно, стоит придерживаться некоторых рекомендаций.

К ним относятся:

• Между гипсокартоном и поверхностью стены должно быть расстояние не менее 45 мм, чтобы стакан в основании размещался свободно. Базисное основание можно углубить перфоратором или зубилом;

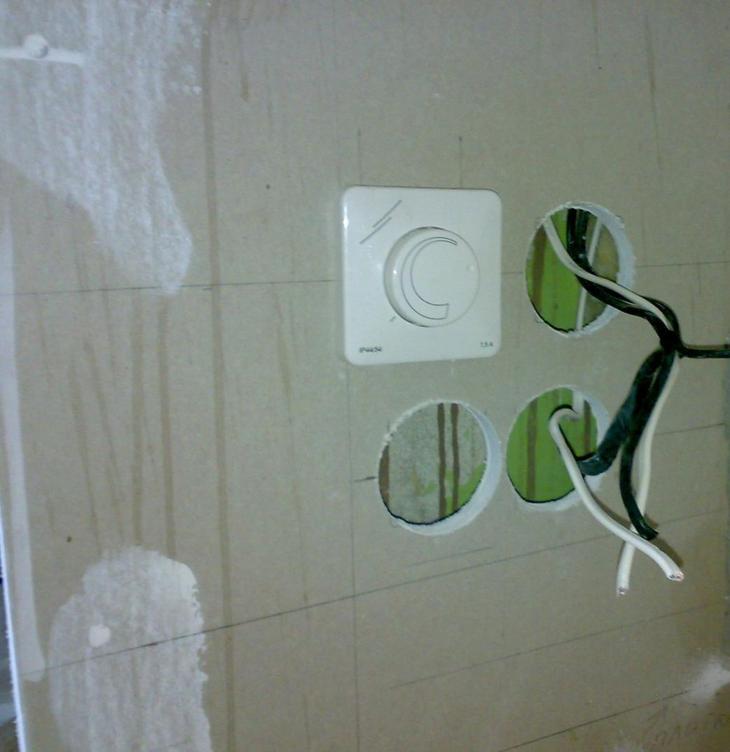

• В месте предполагаемой установки розетки, на стадии ее монтажа, стоит проводку вывести наружу, сделав запас в 200 — 300 мм;
• При устройстве нескольких гнезд, для правильной разметки и установки стаканов, нужно пользоваться строительным уровнем;

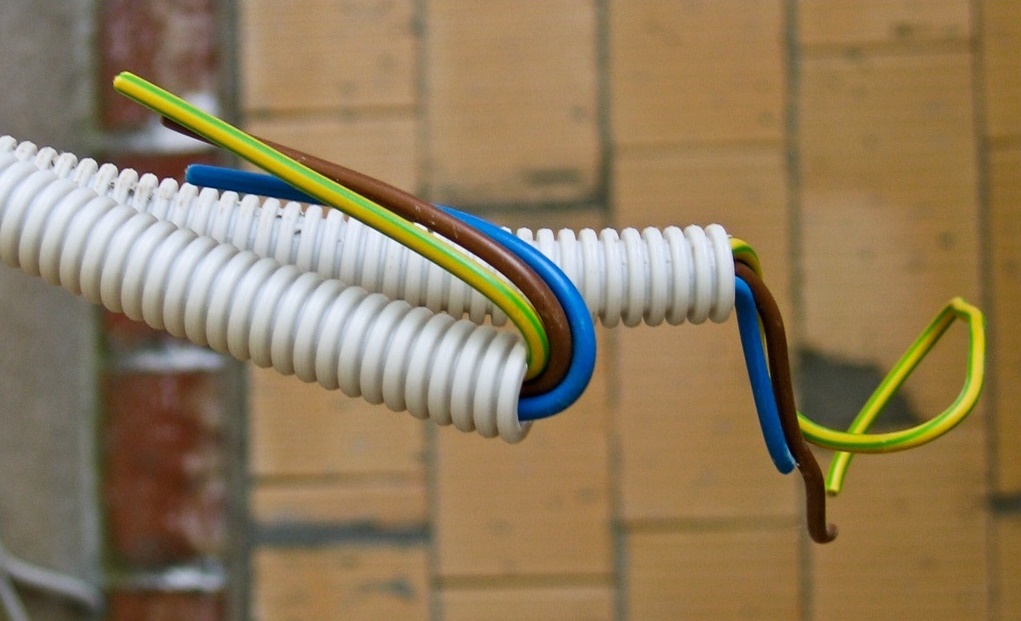

• Электропроводку внутри стен следует производить лишь в гофрированном рукаве, чтобы защитить провода от непредвиденных механических воздействий и предохранить от повреждений, при монтаже или эксплуатации;
• При сверлении отверстий можно упереться на металлический профиль, на котором крепится ГКЛ. Применяя мощный магнит, можно избежать таких неудобств. Для этого магнит прикладывается к стенке, и ведется вдоль по поверхности стены — таким образом, выясняется наличие металлопрофиля за перекрытием;
• При соприкосновении с металлической конструкцией, чтобы розетку не переносить в другое место, часть, препятствующего работе профиля, вырезается ножницами по металлу или просто загибается стамеской.

Подготовка к установке

Чтобы быстро и качественно выполнить монтаж розеток в гипсокартоне, понадобятся следующие инструменты:

• Электрическая дрель со специальной коронкой, ускоряющей и облегчающей монтаж. Стандартный диаметр фрезы-коронки составляет 68 мм;
• Индикатор для определения напряжения на электропроводах;
• Рулетку;
• Карандаш или маркер;
• Строительный уровень, для контроля монтажа;
• Крестовую отвертку, для фиксации коробки, для крепления сердечника розетки и электрических проводов.

После приобретения инструментов, можно готовить отверстие для подрозетника.

Инструкция сверления гипсокартона:

• По разработанной схеме находится место, для установки стакана. Рулеткой вымеряется нужное расстояние от уровня пола и отмечается точка на стене;
• Уровнем размечается центр будущего отверстия для установки розетки и ставится крестик;
• Электрической дрелью со специальной фрезой сверлится отверстие;
• Установив на крестик центр фрезы, аккуратно проделывается отверстие.

Совет: При необходимости провести в одном месте монтаж нескольких розеток, разметку следует делать до сверления первого отверстия. В этом случае гнезда будут более аккуратные.

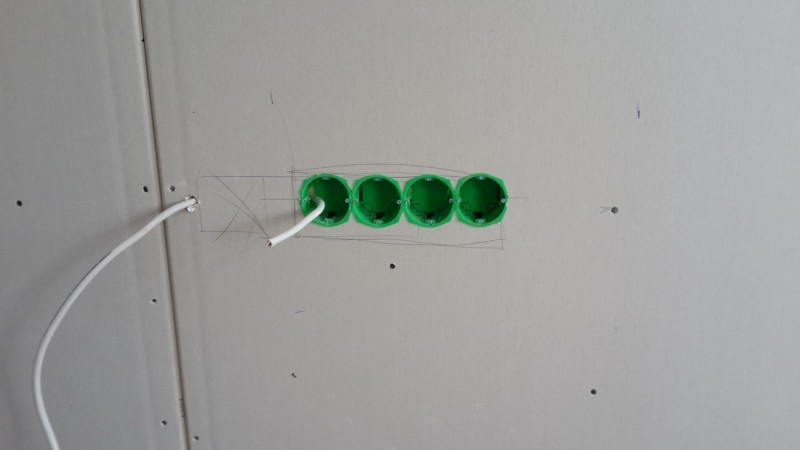

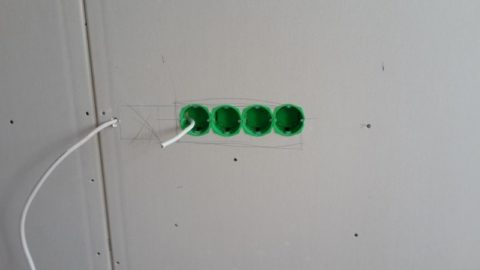

Монтаж нескольких гнезд

Установка стакана

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдёте хороший ролик, который подскажет все нюансы работ. Монтаж розетки в гипсокартонной стене начинается с установки подрозетника.

Процесс монтажа производится в следующей последовательности:

• В днище подрозетника прорезается отверстие для проведения через него проводки;
• Протягивается в это отверстие, проложенный в обшивке стены, провод. При этом снаружи необходимо оставлять небольшой запас проводов;
• В проделанное отверстие вставляется подрозетник так, чтобы он не смог пережимать электропроводку;
• С помощью уровня проверяется установка стакана по горизонтали;
• Отверткой затягиваются винты для крепления коробки.

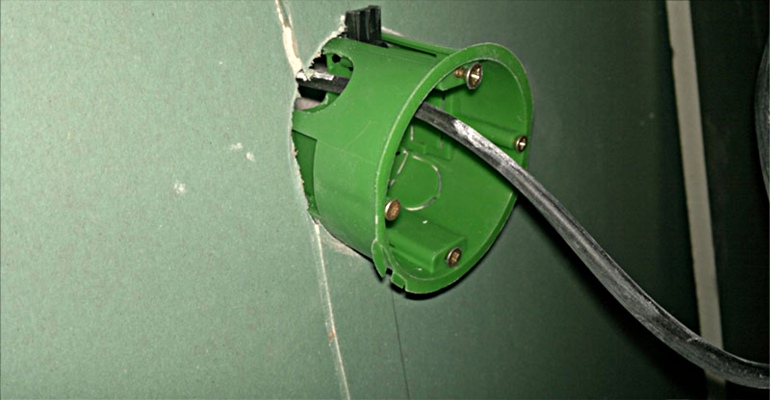

Установка подрозетника в стену

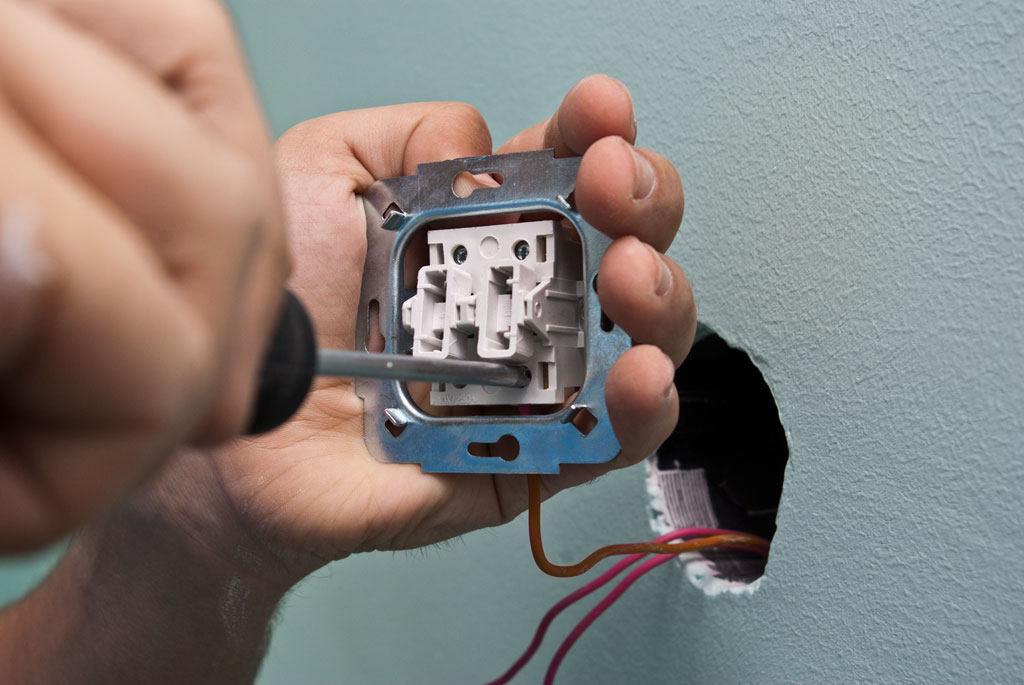

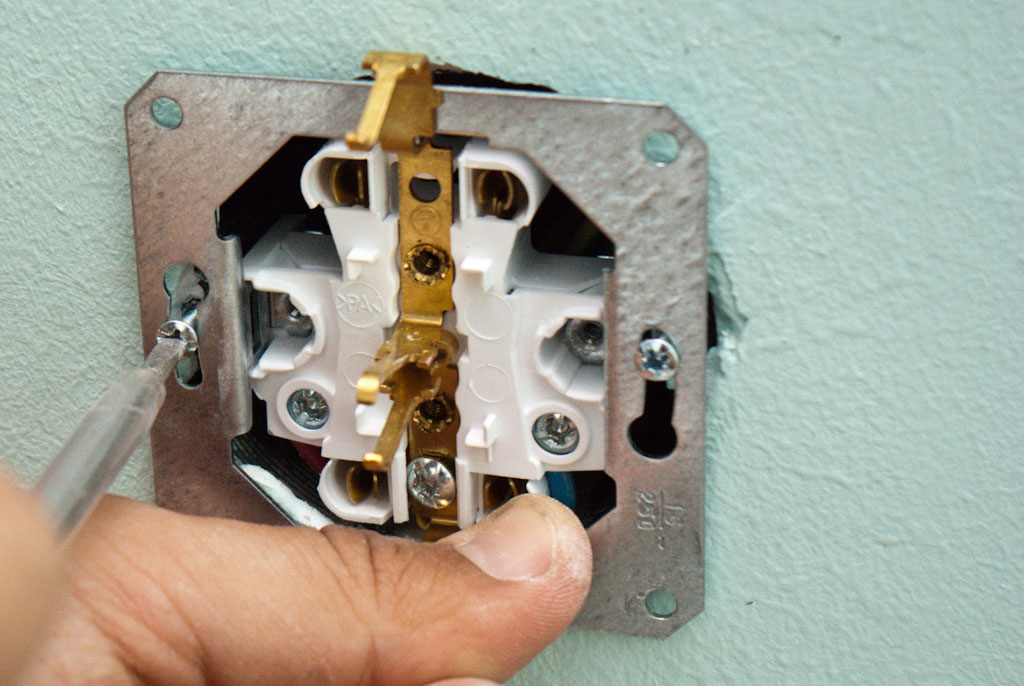

Монтаж розетки

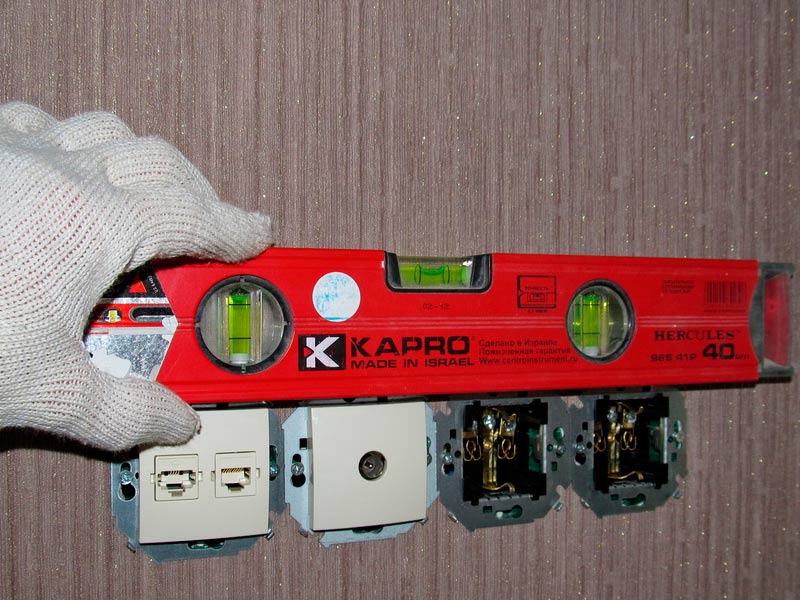

Контроль правильности монтажа

Если все операции ранее были выполнены правильно, установка розеток в гипсокартоне будет осуществляться достаточно легко.

Для этого:

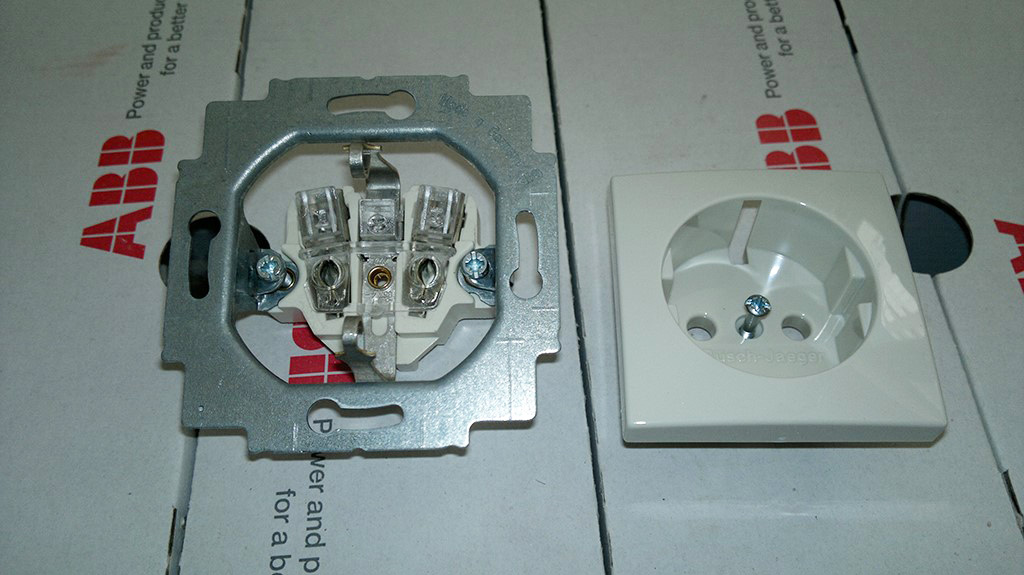

• Снимается с розетки декоративная накладка;
• К сердечнику подключаются провода, в специальном месте;
• Каждый провод вставляется в свое отверстие;
• Фиксирующими винтиками провода надежно закрепляются;
• При наличии заземляющего провода, необходимо устанавливать специальную розетку под него. При обычной сердцевине, заземляющий провод изолируется и остается свободным;

Совет: Перед началом проведения работ с проводами, обязательно нужно отключить электропитание, чтобы избежать поражения током.

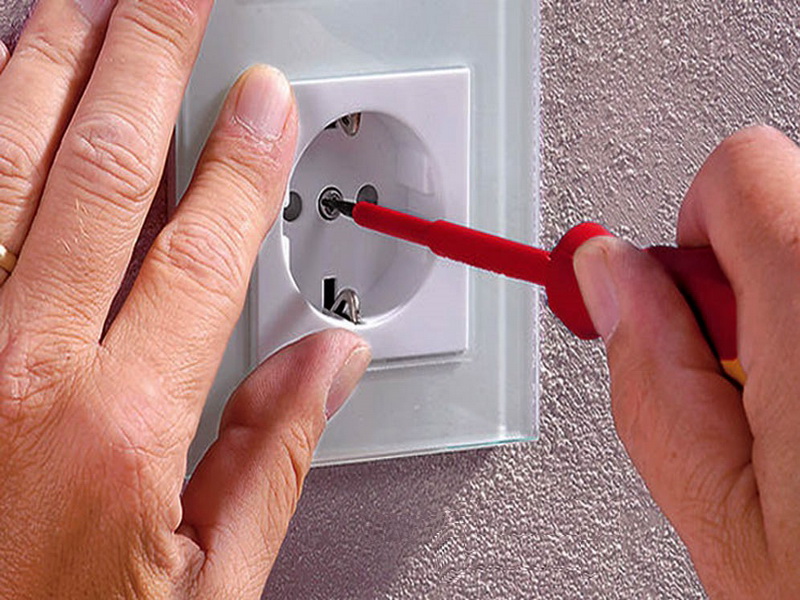

• Из коробки выкручиваются два винта, ими крепится вставленный в нее сердечник;
• Сердечник располагается ровно, а затем вкручиваются не до конца винты;
• После выравнивания розетки до идеально ровного положения, винты зажимаются.

Совет: Фиксация розетки в ГКЛ должна быть надежной, чтобы предотвратить расшатывание при вставке и вынимании вилки.

• Защелкивается декоративная накладка. Но устанавливается она после оклеивания стен обоями.

Инсталляция накладной розетки

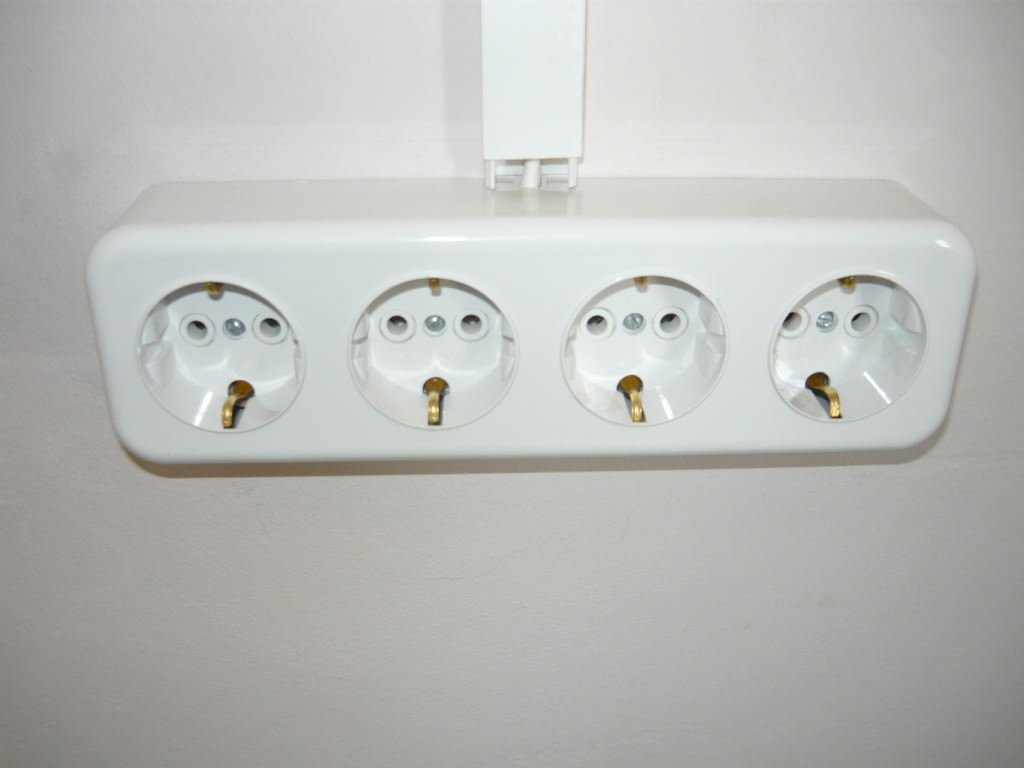

Общий вид накладной розетки с 4 гнездами

Иногда конструкции со стаканом заменяют электрические розетки накладного типа. В этом случае, нет необходимости сверлить в стенках отверстия и устанавливать подрозетники.

Цена такого способа установки конструкции ниже, но с эстетической точки зрения он не слишком привлекательный. Конструкция накладного типа имеет массивный вид. К тому же провода, которые протянуты по стенам, ухудшают интерьер комнаты. Но в отдельных случаях, такой вариант обоснован.

Например:

1. Когда между конструкцией ГКЛ и стеной очень малое расстояние — меньше 45 мм, а под рукой нет перфоратора.
2. Электропроводка, которая идет снаружи и накладные розетки, могут использоваться при оформлении комнаты в стиле ретро, лофт или стим-панк.

В таких случаях используются специальные огнестойкие электропровода, расположенные в неподдающейся горению изоляции. Находиться они могут в гофрированном рукаве.

К стенке из гипсокартона электропроводка крепится клипсами, а розетка привинчивается к стене винтами, как накладка. Преимущества накладной конструкции — можно в любое время поменять ее месторасположение, для подключения электроприборов в нужном месте.

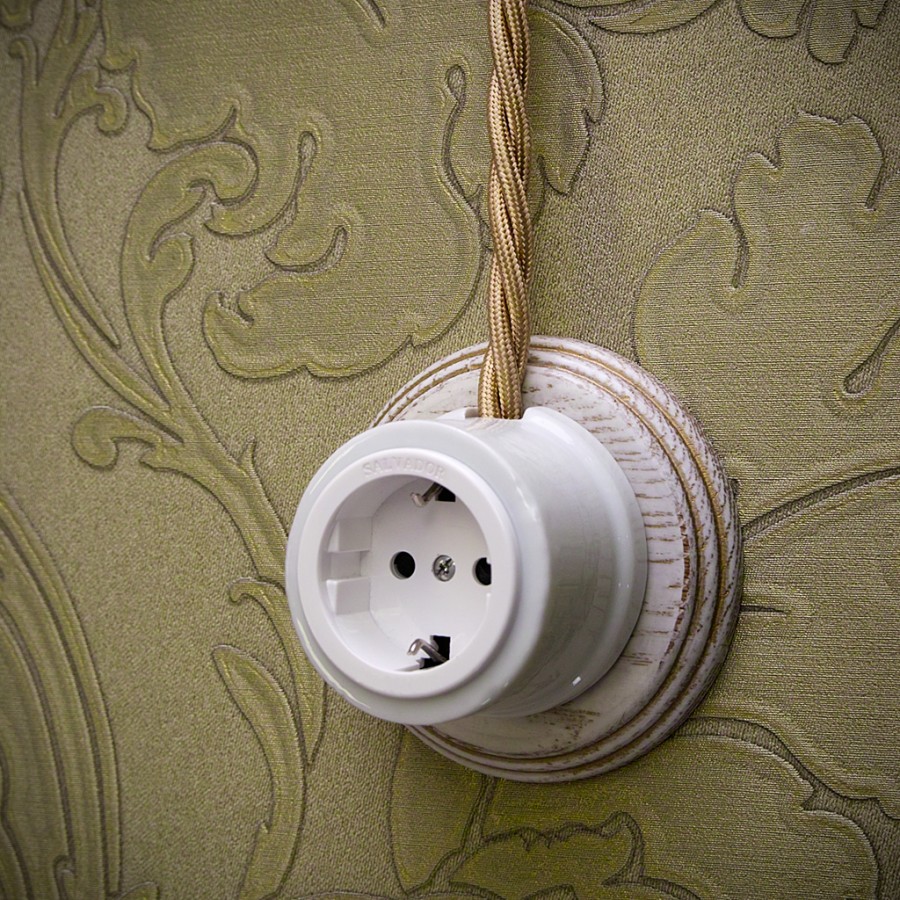

Накладная розетка в стиле лофт

Установка розетки в стенку из ГКЛ достаточно простая. Ее каждый может выполнить самостоятельно. Как произвести монтаж розеток и выключателей в гипсокартоне, видео показывает во всех подробностях.
