Направляющий профиль – все хитрости по выбору и использованию
Если вы до сих пор думаете, что направляющий профиль 27х28 и его стеновые аналоги применяются только для прикрепления каркаса к основанию и его выравнивания, то вы отстали от течений современного «гипсокартонного искусства».
Этот простой и незамысловатый элемент невероятно универсален и обладает большим набором преимуществ перед остальными типами профилей, и сегодня вы сможете в этом лично убедиться. Итак, направляющий профиль во всех его ипостасях.
Содержание
Основная информация
Статью разделим на две тематические части. В первой мы расскажем вам обо всех типах направляющих профилей, материалах, инструменте и крепеже, которые совместно с ним применяются, а во второй мы поговорим непосредственно о возможностях его применения в классических и нестандартных конструкциях.
Типы направляющего профиля
Начнем с главного.

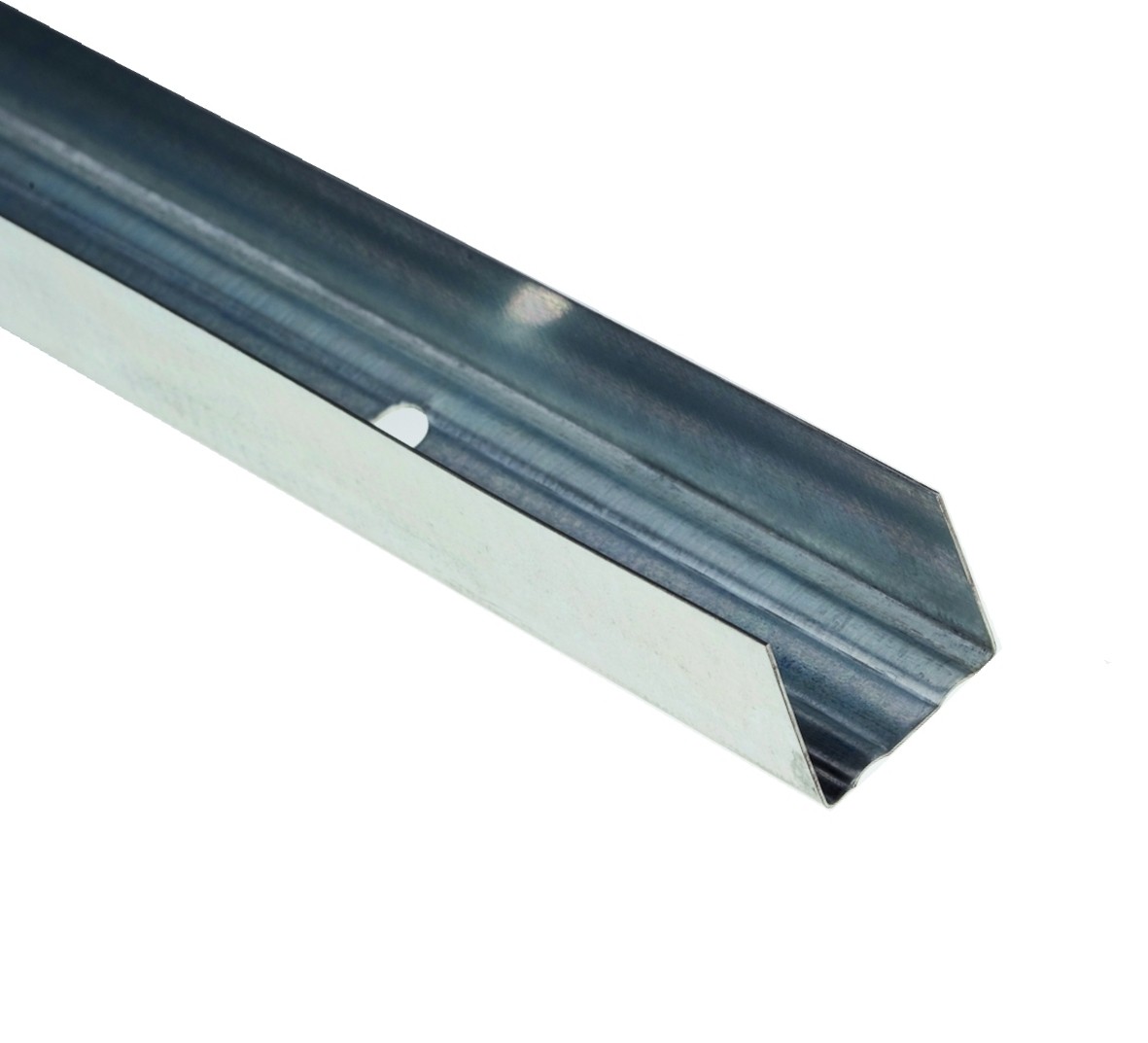

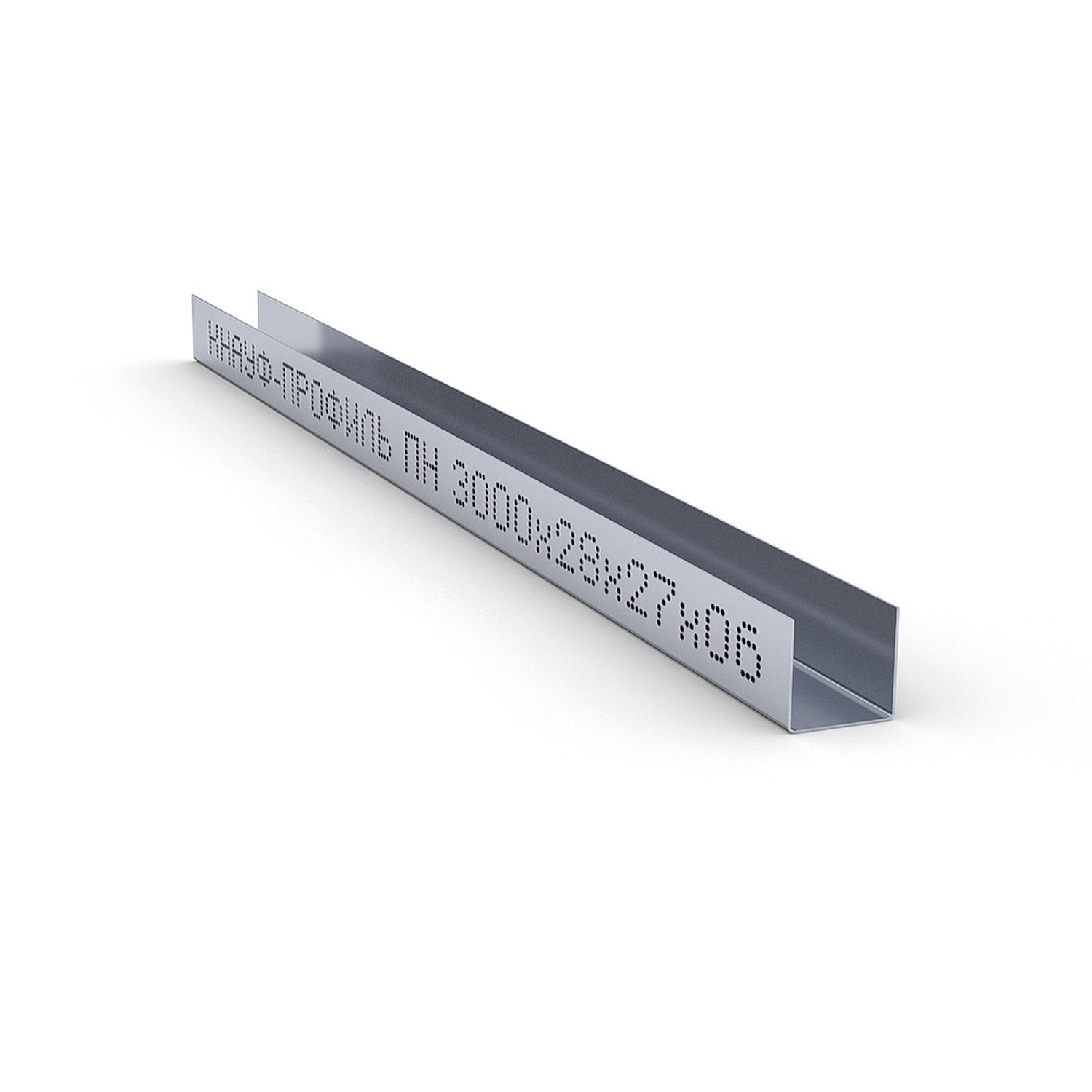

- Профиль 27*28 направляющий ППН, как и все прочие варианты имеет п-образную форму. Указанное сечение означает, что основание профиля имеет ширину 28 мм, и высоту боковых стенок 27 мм.
- Предназначается он для создания потолочных конструкций, но иногда применяется и для фальшь стен. Не подходит для межкомнатных перегородок в виду своей тонкости и меньшей прочности.
- Помимо прочего из него удобно собирать различные короба, арки над дверными проемами, всевозможные инсталляции.
- Толщина стенок профиля может варьироваться от 0,3 до 0,6 мм. Последний вариант является самым прочным и лучшим, но и цена на него будет высокая. Профили с толщиной в 0,3 вообще брать никому не советуем, так как он гнется словно фольга. Такой можно использовать разве что для сверхлегких декоративных конструкций.
- Длина этого профиля, да и всех остальных, может варьироваться от 2 до 4,5 метров, но в 99% случаев в магазине вы встретите 3-х метровый вариант. Этот размер считается стандартным и, в принципе, подходит для любых задач, ведь мы с легкостью можем удлинить его или, наоборот, укоротить.

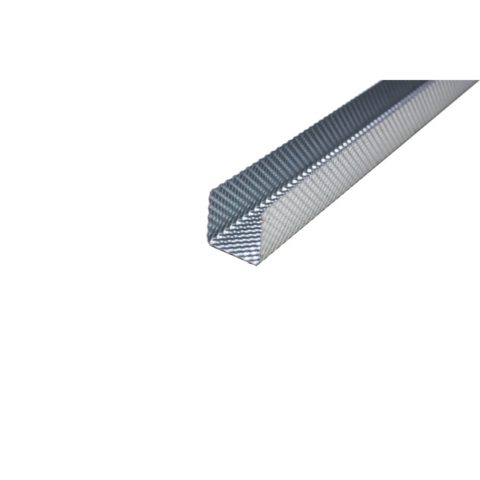

- Поверхность профиля может быть гладкой или рифленой, как на фото ниже. Второй вариант предпочтительнее, так как он за счет формы металла будет иметь более высокую прочность, плюс при вкручивании в него самореза, тот вообще не сможет соскользнуть в сторону, что иногда случается.
- Отдельные направляющие имеют насверленные в основании отверстия для облегчения монтажа. На самом деле никакого удобства данный факт на практике не приносит. Во-первых, просверлить перфоратором профиль вообще не составляет никакого труда, во-вторых, вам может потребоваться сделать отверстие совсем в другом месте, и в–третьих, зачастую заводские отверстия разнесены слишком далеко и приходится делать промежуточные точки связки.

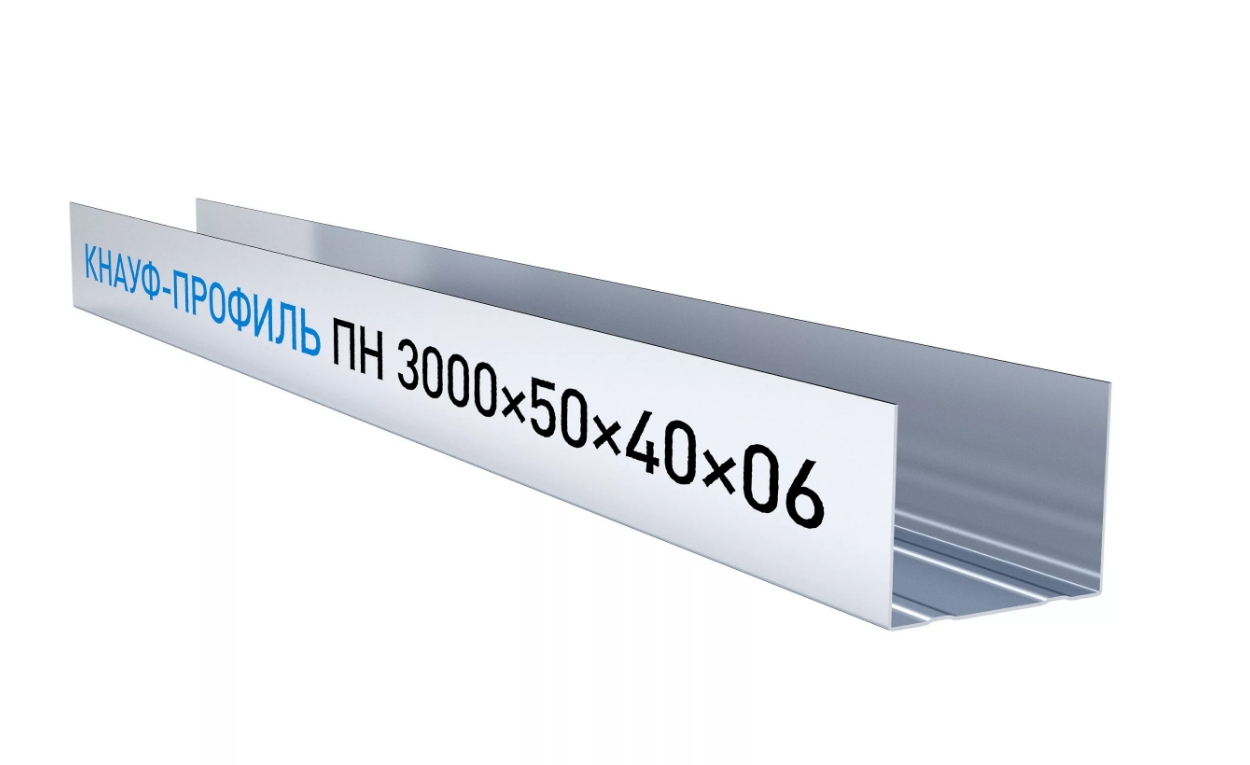

- Второй тип профиля называется ПН 50*40. По своей форме он один в один напоминает предыдущий вариант, но отличается размерами. Так, ширина основания составляет 50 мм, а высота боковых стенок – 40 мм. Данные размеры подогнаны под стоечный профиль ПС 50*50.
- Профиль 50х40 направляющий применяется только для стеновых конструкций. Нет, теоретически его можно использовать и для потолка, но это ни технологически, ни экономически не обосновано.

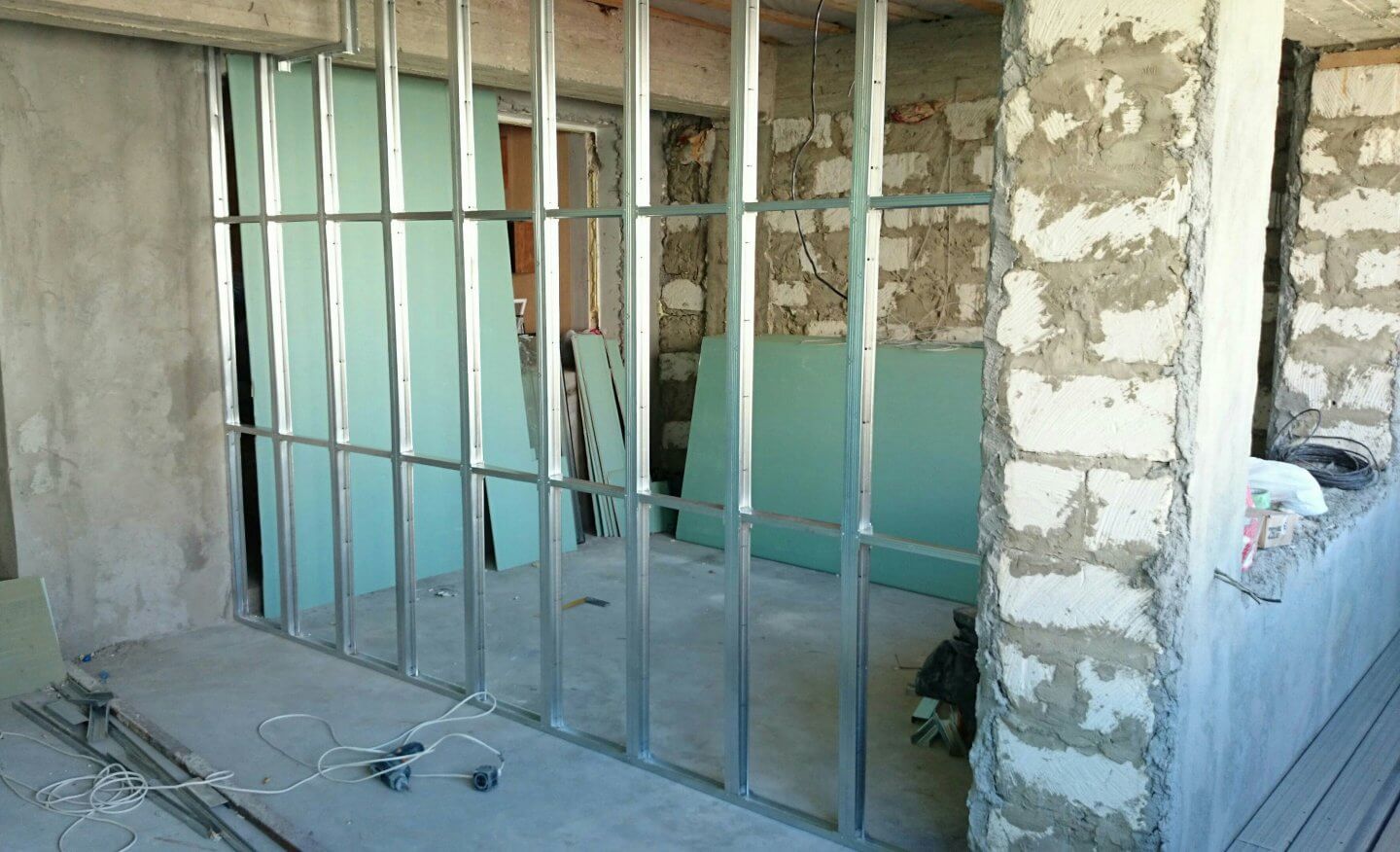

- Особенно здорово из такого профиля собирать межкомнатные перегородки, которые с учетом толщины подшиваемых сверху листов гипсокартона (12 миллиметров стеновой лист) составят либо 74, либо 96 миллиметров (при двойной обшивке).
- Также хорошо из них собирать стеновые короба – вертикальные и горизонтальные. Опять же, применяем для обшивки инсталляций.
Совет! Качественный профиль, например, от компании Кнауф будет иметь высокую прочность, что позволяет существенно нагружать конструкции, в которых он был применен.

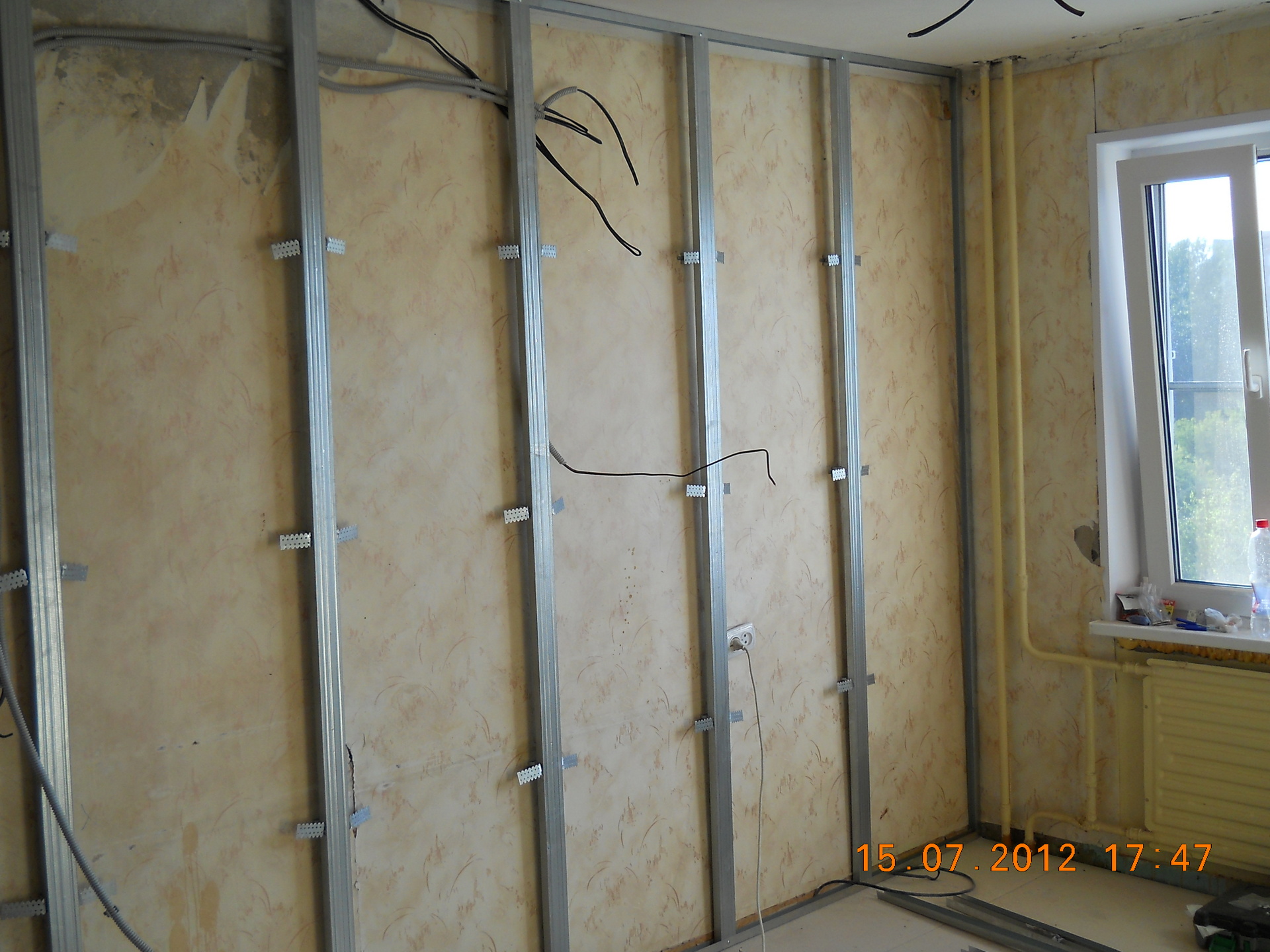

- Естественно, применяют этот профиль и при возведении фальшь стен, но чаще его предпочитают заменить потолочным, и причина тому предельно проста – надежность конструкции практически не меняется, а вот драгоценные 22 миллиметра жилой площади мы сэкономим, что в некоторых ситуациях критически важно.
От автора! В практике вашего покорного слуги был случай, когда клиент буквально требовал экономить каждый миллиметр. Он заставлял придвигать профиль к стене, по которой, на минуточку, разведена электрическая проводка в пластиковой гофре. Объяснений, что это недопустимо, он не хотел слышать, требовал разрезать профили и утапливать гофру в пазах. В итоге ни выровнять нормально стену, ни соблюсти нормы безопасности он нам не дал. С такими клиентами дел лучше не иметь. Конечно, жалко было терять деньги, но имидж, профессиональная гордость и чувство ответственности заставили нас покинуть данный объект, оставляя его другим горе-мастерам.

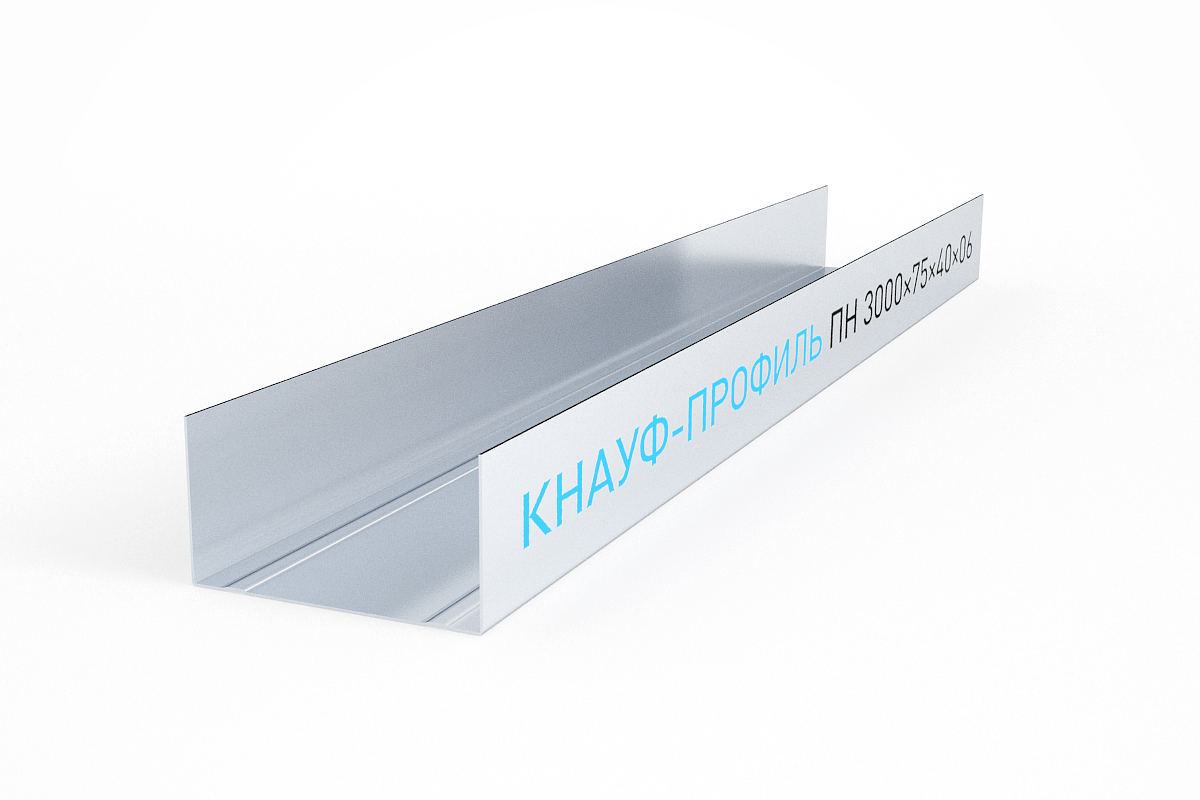

- Профиль для гипсокартона направляющий размеры — 65х40, 75х40, 100х40, применяется только для перегородок. Выбираем нужный вариант в зависимости от того, какой толщины требуется эта самая перегородка.
- Этот параметр обычно задает слой заложенной внутрь тепло- и звукоизоляции, а также эстетические пропорции, задуманные дизайнером

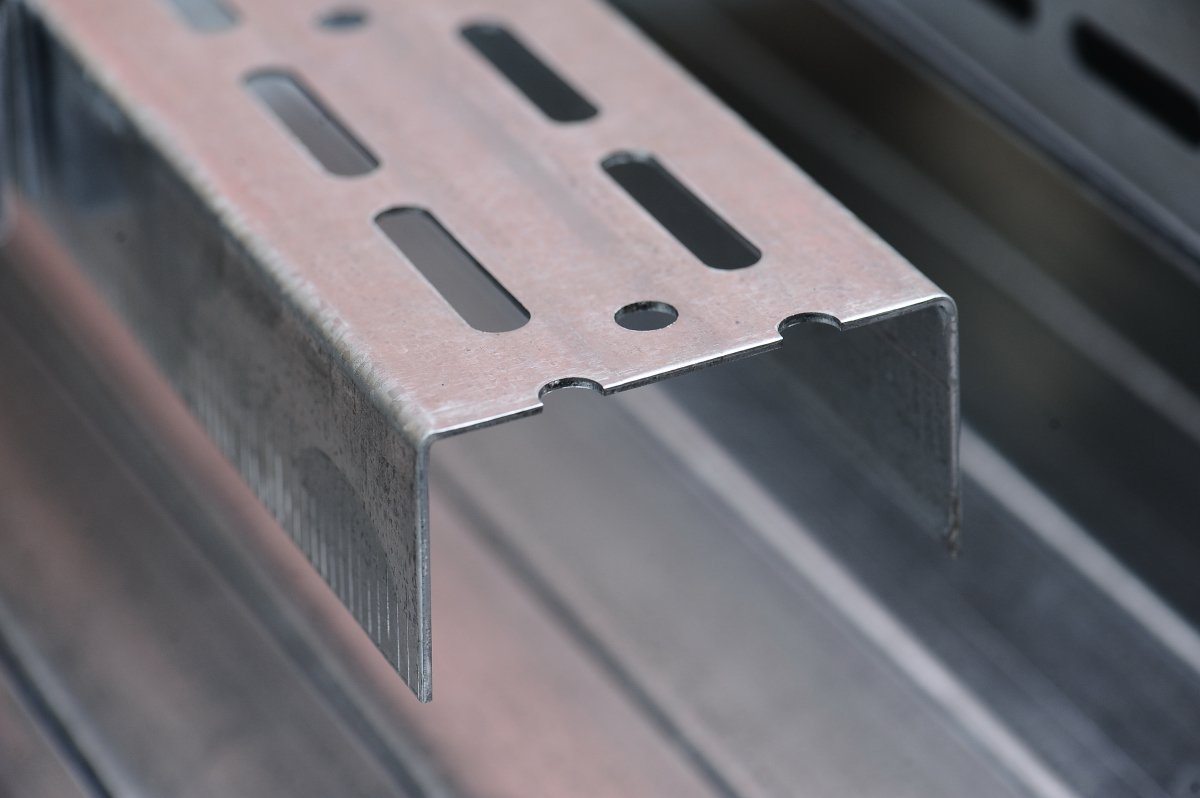

- За металлический профиль направляющий часто принимают усиленный вариант профиля UA. На самом деле таковым он не является, и применяют его только для усиления конструкции в местах с потенциально высокой механической нагрузкой, например, усиливают дверной проем.
- Перфорация на основании позволяет удобно крепить сей элемент, ведь просверлить его обычным саморезом не удастся – толщина стенок очень большая.
В принципе, это и есть весь ассортимент направляющего профиля. Он невелик, но на самом деле, больше и не нужно.
Материалы для направляющего профиля
В зависимости от типа конструкции направляющий профиль может крепиться к разным поверхностям. Данные узловые соединения должны нести определенные нагрузки и обладать конкретными свойствами. Как и чем это сделать правильно, мы расскажем в этой главе.
- Любой каркас, а особенно металлический, прекрасно передает звуковые колебания, из-за чего гипсокартонные перегородки и фальшь стены плохо изолируют помещения от ненужных шумов.

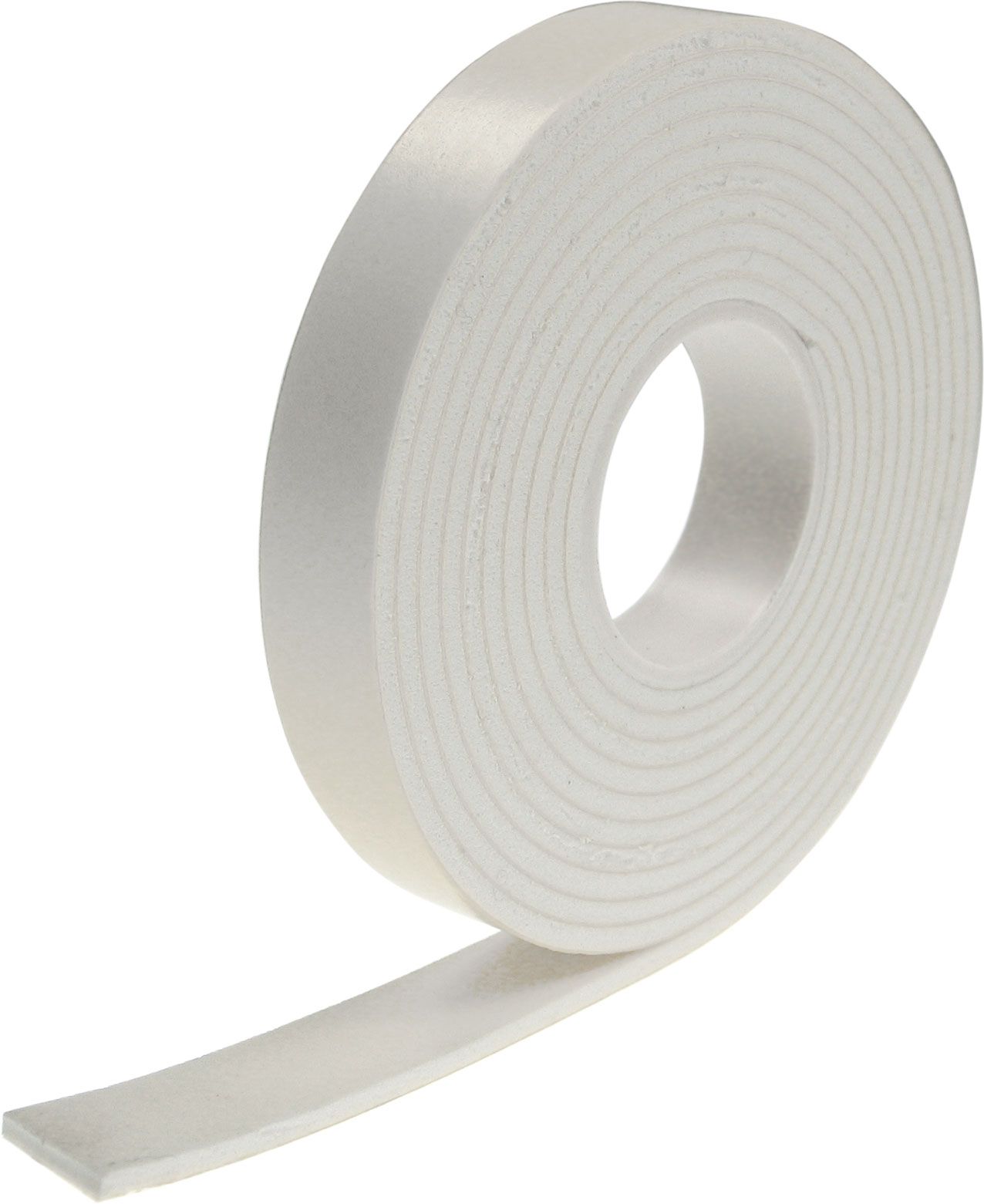

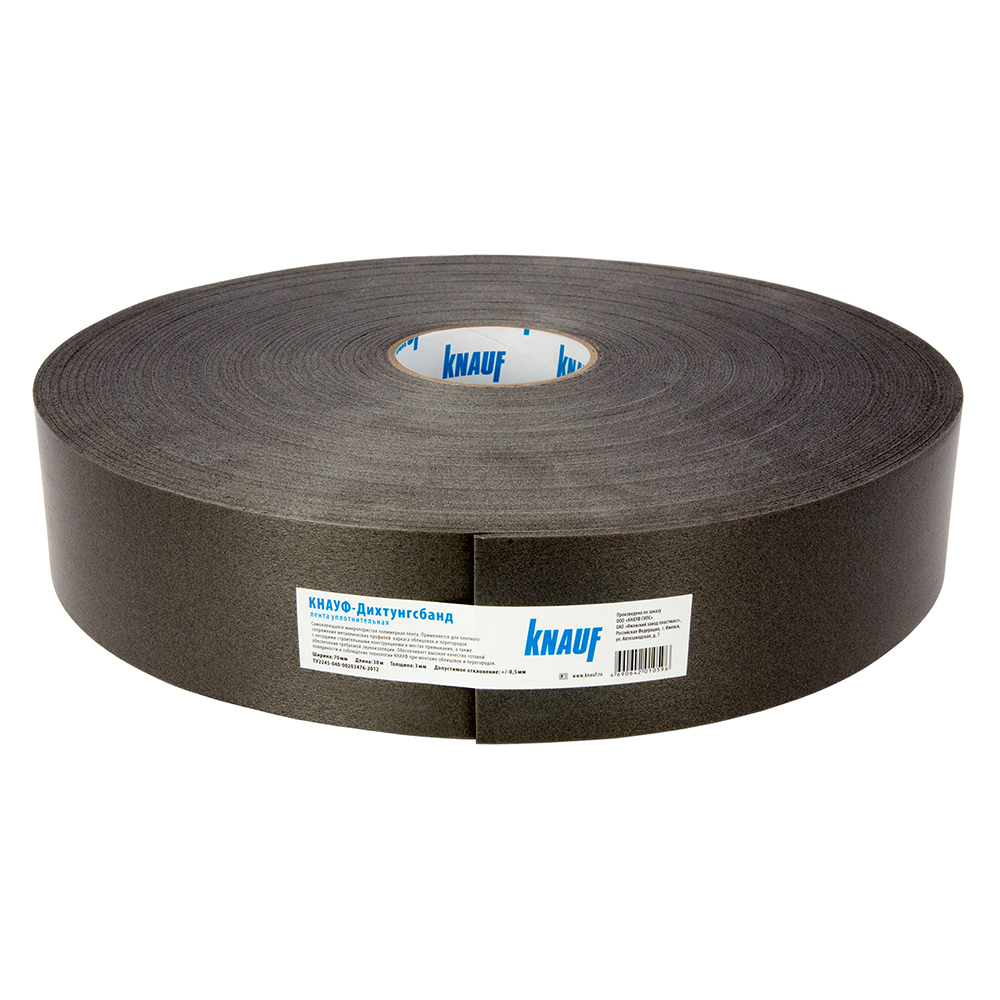

- Чтобы избежать такого эффекта, перед связкой направляющего профиля со стенами, полом и потолком, на их основание необходимо наклеить вот такую демпферную ленту.

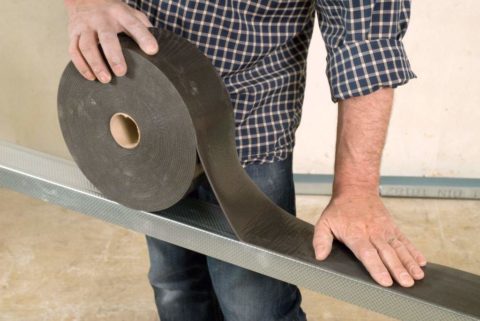

- Данная лента имеет клейкое основание, и внешне напоминаем большой моток двустороннего скотча. Материал имеет мягкую вспененную структуру, что позволяет эффективно поглощать вибрации, не передавая их дальше на каркас.
- Ширина ленты подбирается согласно используемому вами направляющему профилю. Толщина ее обычно составляет 3 мм, но есть и более толстые варианты.
Совет! Данная лента немало стоит, но покупать ее вовсе необязательно, ведь есть чуть менее удобный в использовании, но такой же по эффективности вариант. Используйте для этого вспененную подложку для ламината. Неудобство его применения заключается в том, что ее понадобится нарезать, и клейкого основания у нее нет.

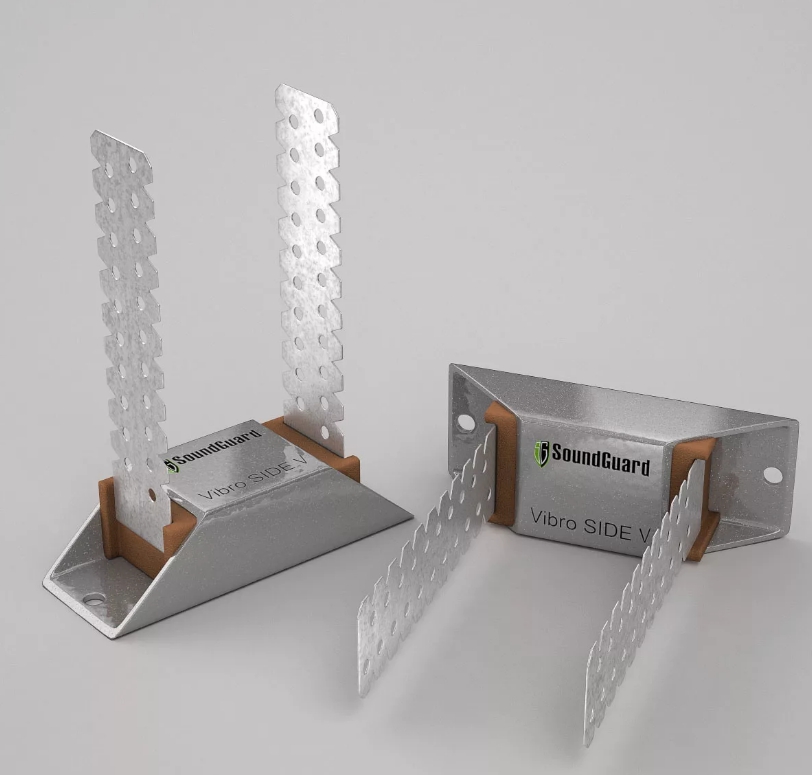

- Чтобы сделать обшивку звуконепроницаемой, мало использовать только демпферную ленту. Стойки ведь тоже связываются со стенами через подвесы, а значит, нужно подложить ленту и под них или использовать вот такую специализированную фурнитуру, которая стоит намного дороже.
- Направляющий профиль, как мы уже говорили, крепится к разным поверхностям. Проще всего его монтировать, когда связка осуществляется с деревянным основаниям или к уже установленному металлическому профилю

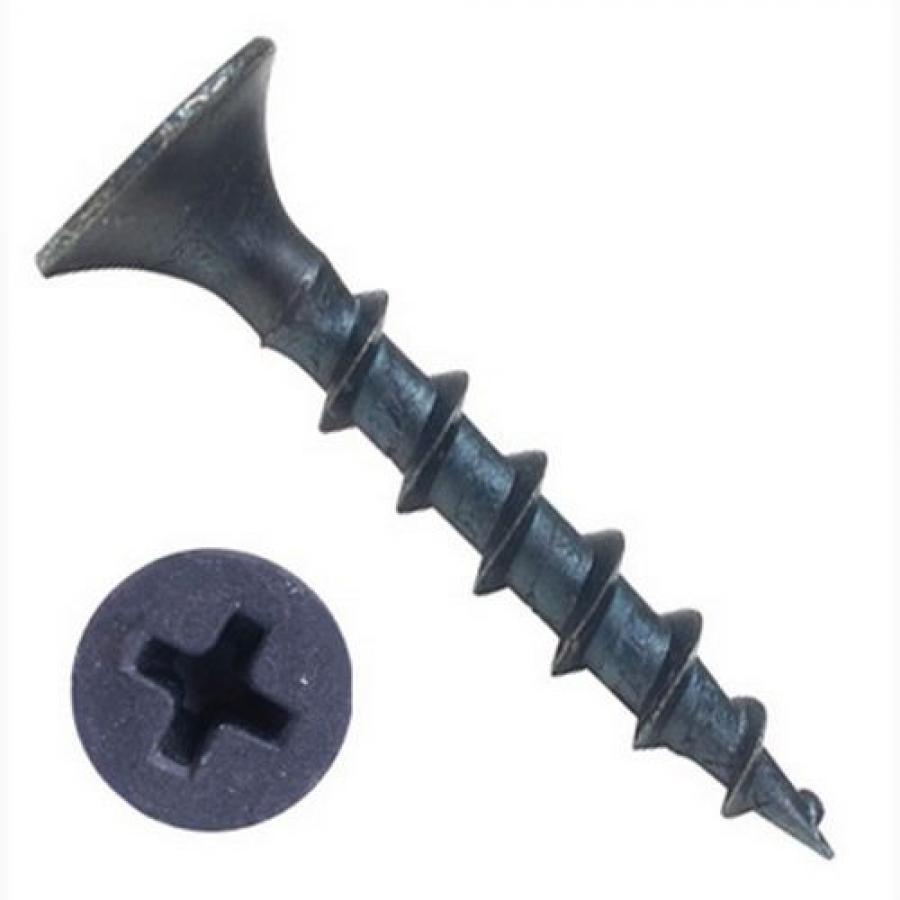

- В обоих случаях применяются саморезы, только для дерева они по дереву, а для металла, ну вы поняли…

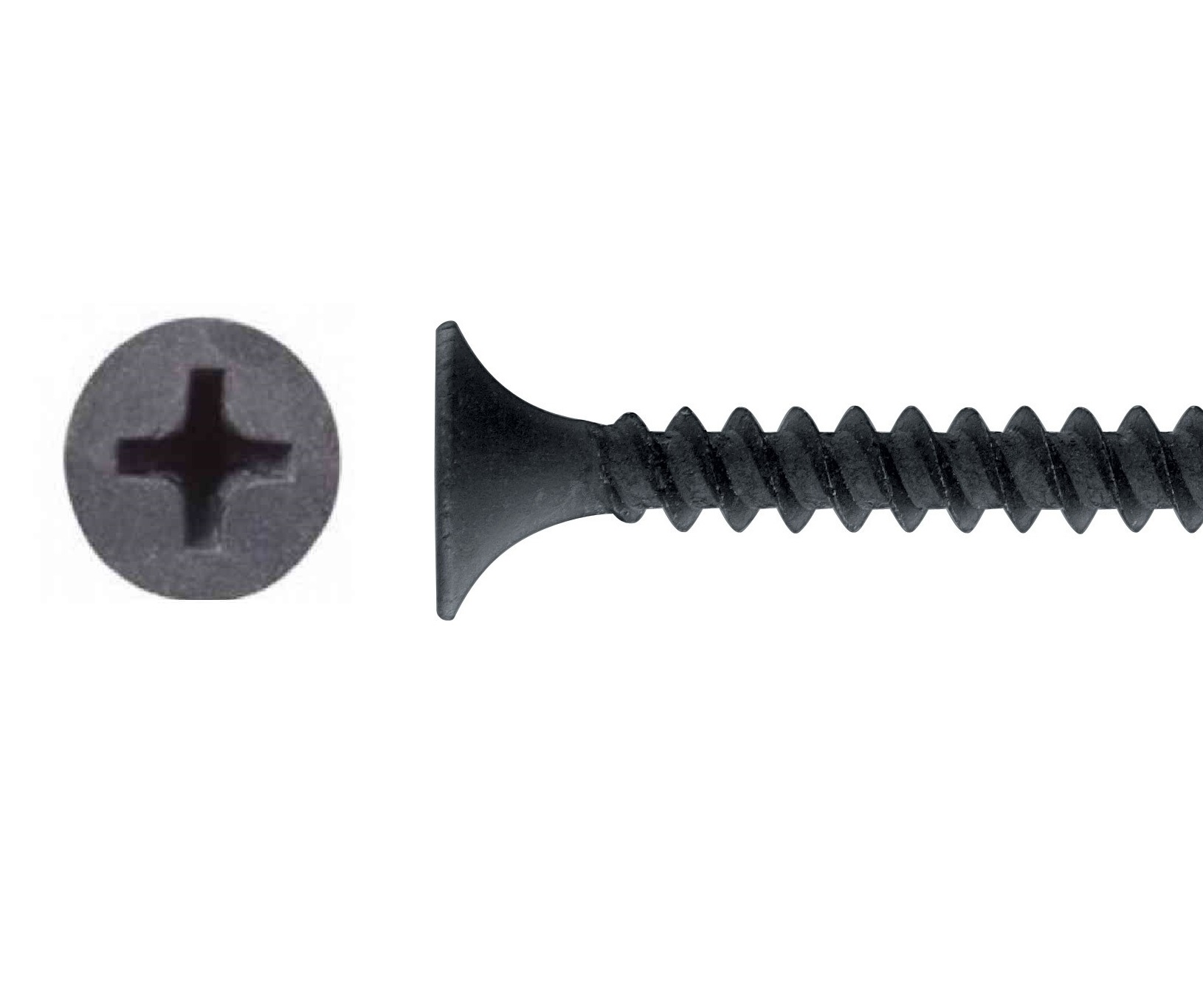

- Внешне эти саморезы практически не отличаются, за исключением шага резьбы и радиуса ее лопастей. Просто сравните представленные фотографии.
- Соединение такими саморезами по металлу, при скреплении двух профилей, допускается только в случае, если между оными имеется прослойка из гипсокартона. Только так узел будет надежным.
- Если же требуется связать два профиля напрямую, применяют другой крепеж.

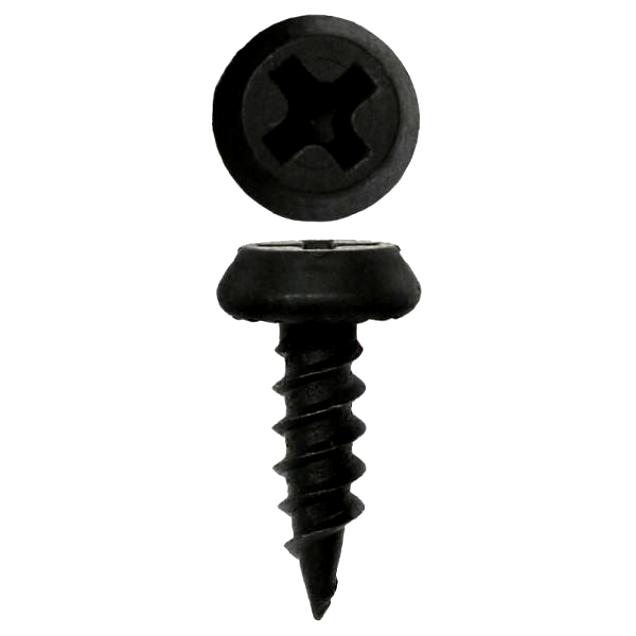

- Лучше всего делать это саморезами типа LN, или как их еще называют, «клопами». Они имеют оптимальный шаг резьбы, очень удобную шляпку, не соскакивающую с бита шуруповерта, и что самое главное – рифленое основание шляпки, работающее по принципу шайбы, не дающее элементу выкручиваться от вибраций и деформаций профиля.

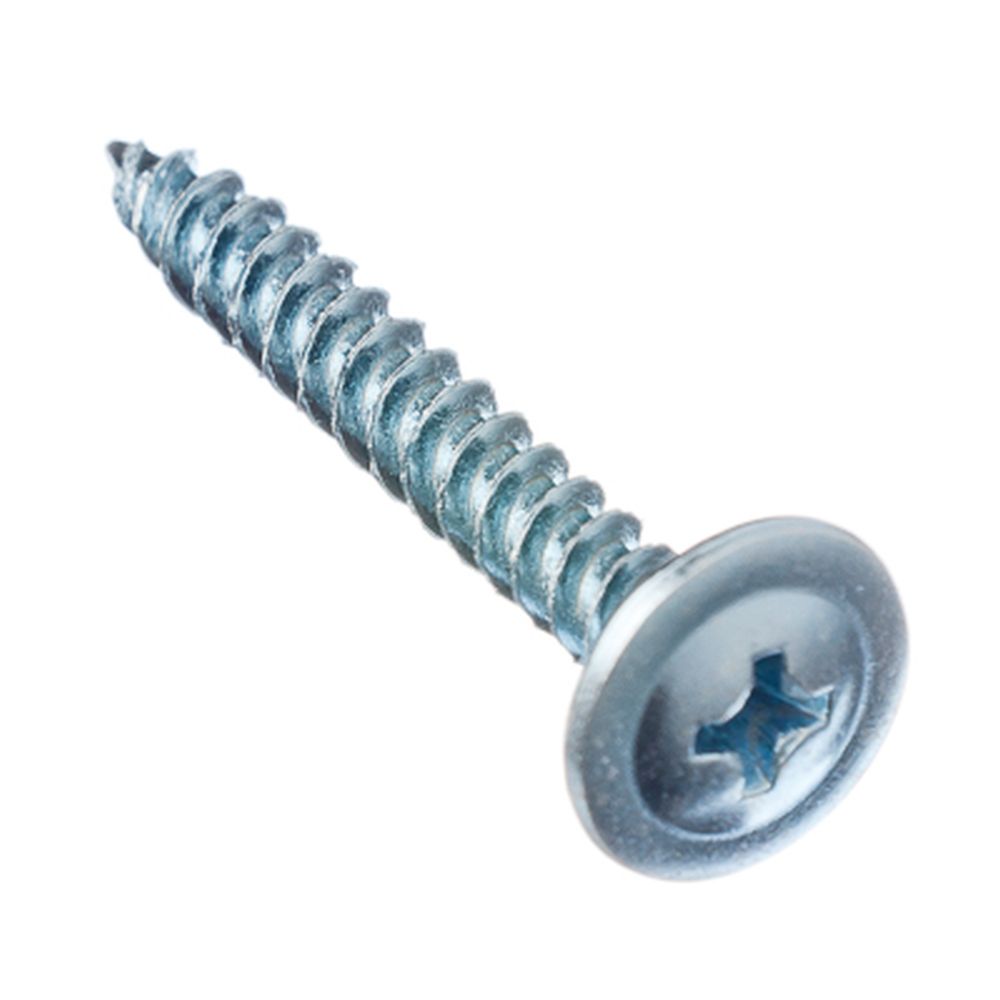

- Также это можно делать на саморезы по дереву с прессшайбой, однако считаем этот вариант хуже, несмотря на более плоскую шляпку. Во-первых, у него слишком большой шаг резьбы, что плохо для тонкого соединяемого металла, во-вторых, пазы под бит неглубокие, что часто приводит к перекосам и слетанию самореза с бита, в-третьих, прессшайба не имеет рифления, а значит, держит хуже, и в-четвертых, жало этого самореза более тупое, и прокалывать им, особенно жесткий профиль, сложнее.
Когда речь идет о привязке профиля к бетону, железобетону, кирпичу, блокам из тяжелого и ячеистого бетона, пустотелым блокам, применяют другой тип крепежа.

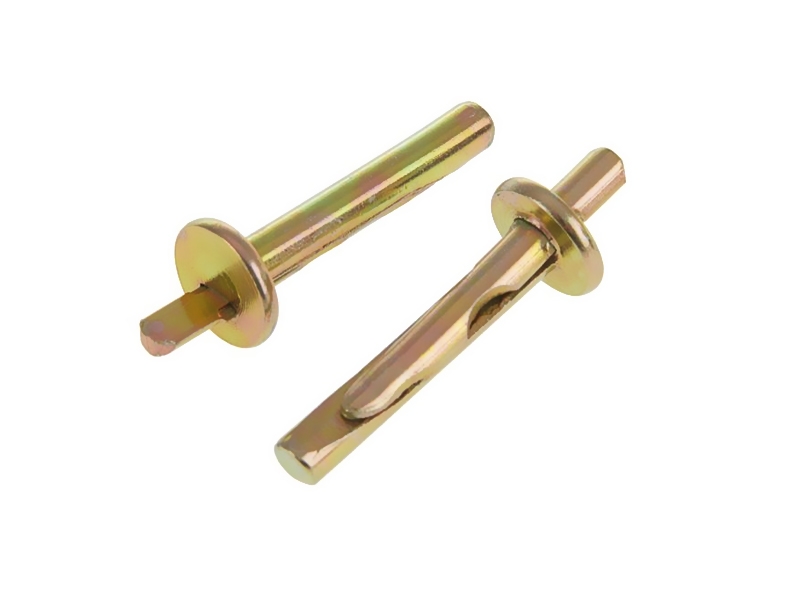

- При креплении профиля к потолочному перекрытию допускается использовать только металлический крепеж. Обычно это вот такие анкер-клинья.
- Узлы, сделанные с их помощью, обладают высочайшей прочностью. Демонтировать такое соединение после установки получится только, деформировав и разорвав профиль или разрушив бетонное основание.
- Использовать его очень просто: насверливается отверстие в 6 мм диаметром, вставляется анкер и подбивается до конца по шляпке, после до упора забивается распорный элемент.
- Применять такой крепеж сложно там, где внутри бетона проходит много арматуры. Тут либо приходится сверлить много отверстий в поисках пропусков между сталью, либо использовать профессиональное монтажное оборудование.

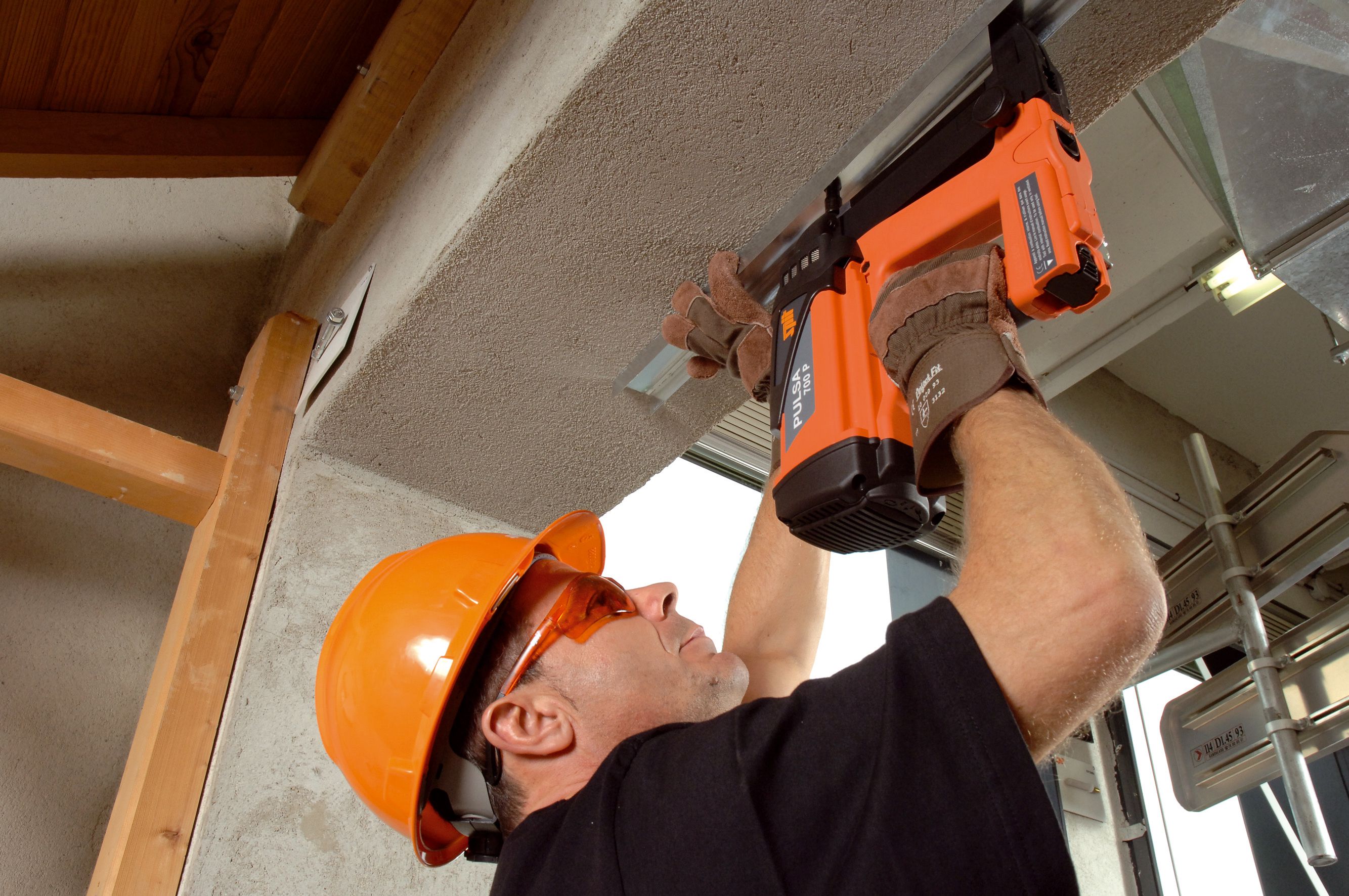

- На фото выше показано, как для монтажа применяется газовый пистолет. Он заряжается специальными гвоздями, которые мощным импульсом вгоняются в толщу железобетона. Такие пистолеты с легкостью прошиваю толстую сталь, и крепление на них считается сверхнадежным.
- Металлический крепеж можно использовать также и для стен, но многие мастера предпочитают использовать для этого пластмассовый.

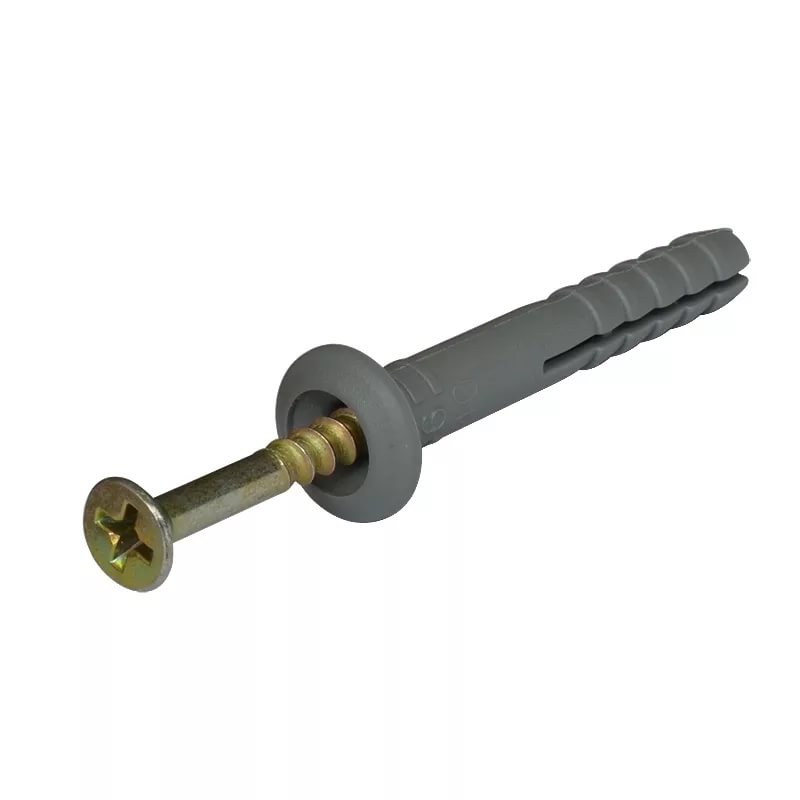

- Дюбель-шурупы тоже хорошо держат и в чем то даже превосходят металлические аналоги, но, повторимся, для потолка их использовать запрещено. Объясняется это требованиями пожарной безопасности.
- При выборе дюбель-шурупов отдавайте предпочтение вариантам серого цвета, так как они более эластичные, а значить ломаться не будут.
- Для направляющего профиля хватает крепежа длиной 40 мм, но можно взять и больше, если основание не очень надежное.

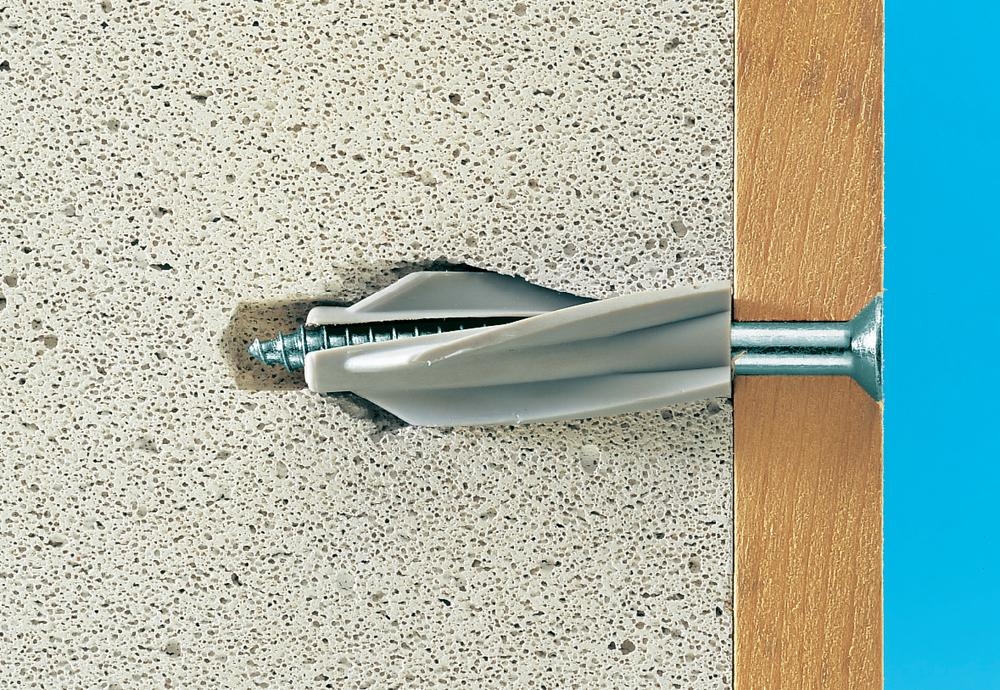

- При монтаже направляющего профиля к газобетонным блокам следует использовать специально разработанный для них крепеж, однако стоит это делать только в случае монтажа потолков.
- Перегородки и стены не будут оказывать на узлы соединений никаких нагрузок, поэтому пойдут и обычные дюбель-шурупы.

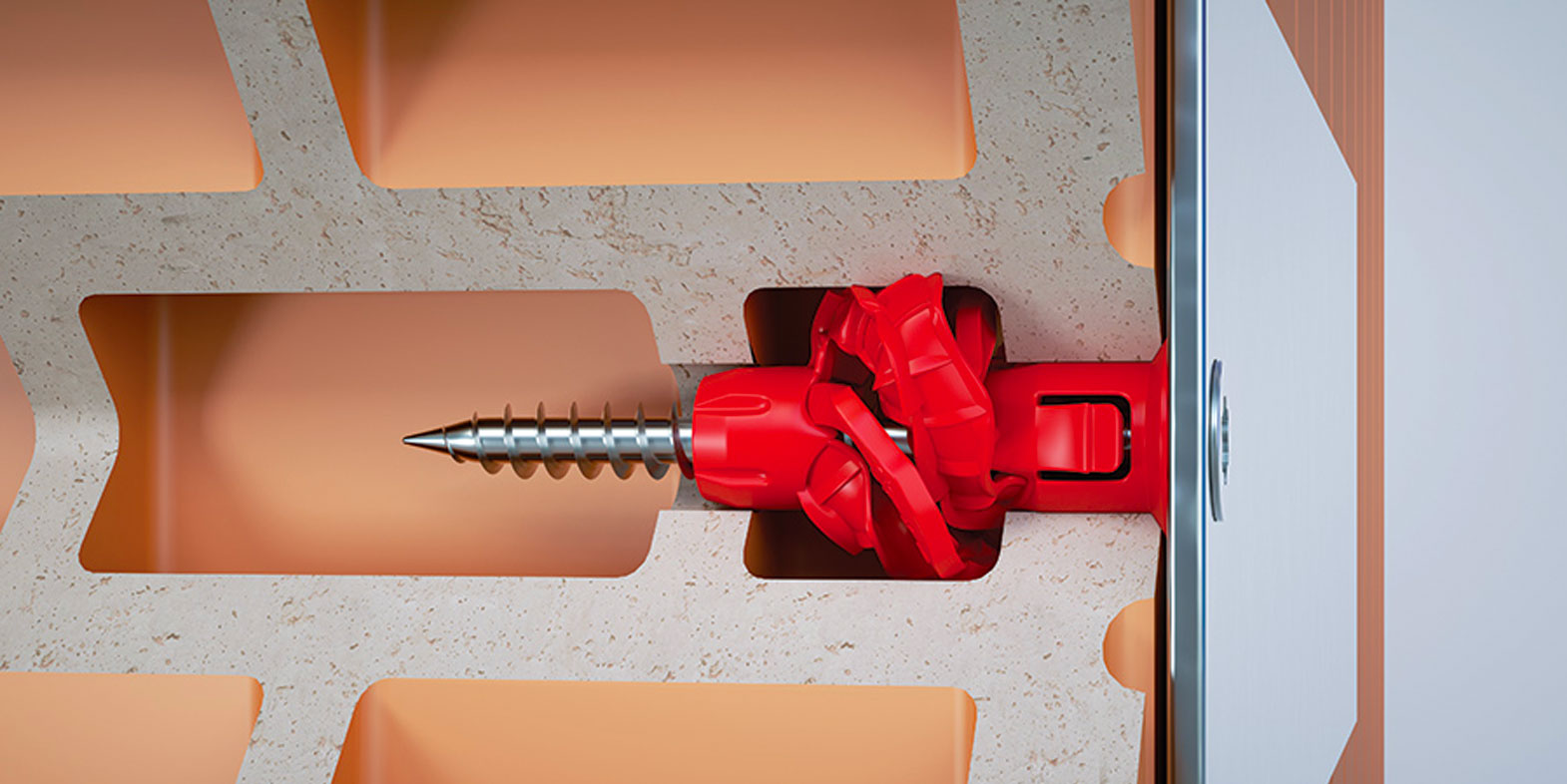

- А вот исключений для пустотелых блоков быть не должно. Используйте только профильный крепеж, так как обычный не сможет внутри расклиниться, чтобы надежно удерживать конструкцию. Пример правильного соединения показан на фото выше.
Инструменты
При работе с направляющим профилем вам понадобятся следующие инструменты:

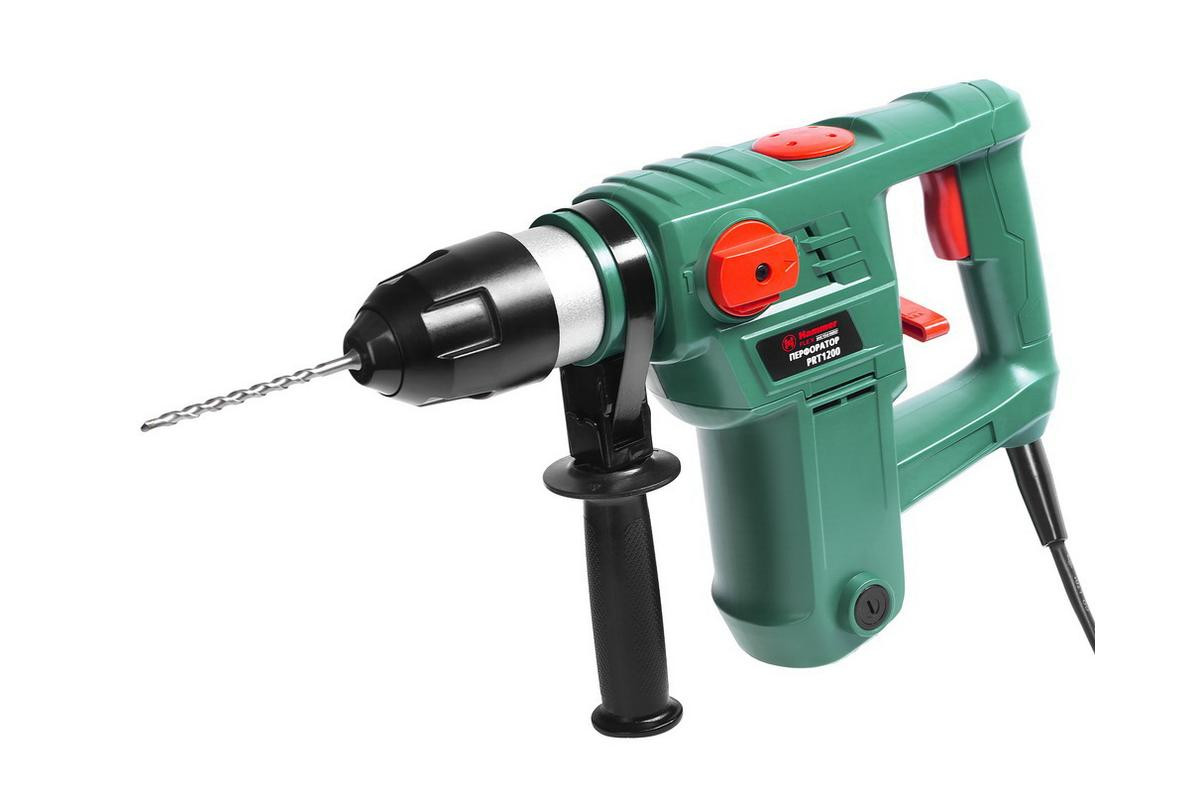

- Для насверливания отверстий в самом профиле и основании под ним используем перфоратор. Для этих целей подойдет практически любой инструмент, даже недорогой китайский – главное, чтобы работал.

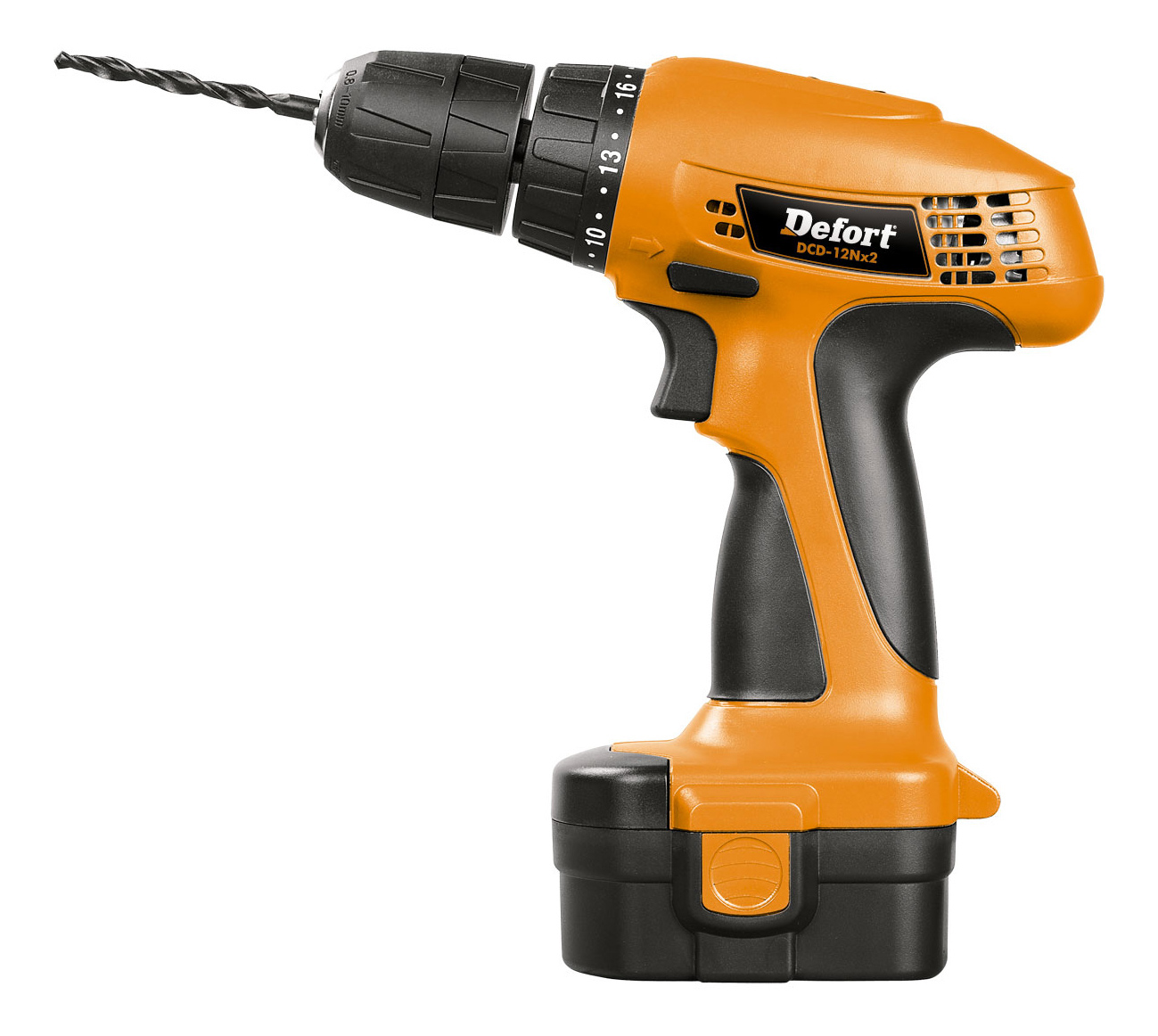

- Когда нам нужно закрепить профиль на саморезы, на выручку приходит шуруповерт. Удобнее работать с моделями на аккумуляторах, чтобы было удобно перемещаться по объекту, подниматься под потолок и спускаться обратно.
- Лучше, если инструмент будет высокооборотистым – так металл просверлить будет несколько проще. Особенно это важно, когда вы используете не самый толстый профиль, который при нажиме может прогибаться.
- С шуруповертом при сборке каркаса мы работаем больше всего, поэтому он не должен быть слишком тяжелым, плюс обратите внимание на баланс между рукоятью и рабочей частью – он должен удобно лежать в руке и уверенно стоять на аккумуляторе на ровной поверхности.

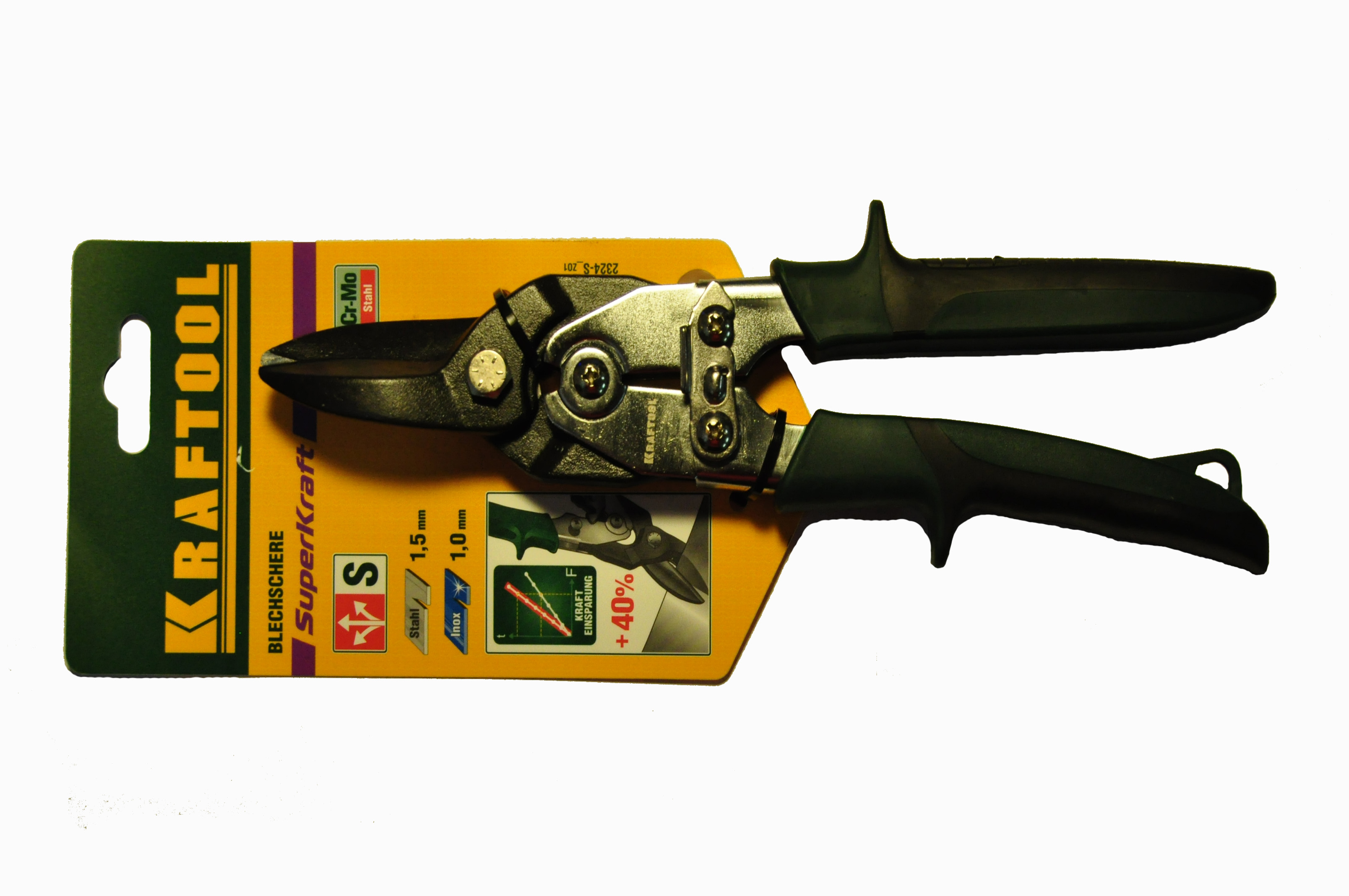

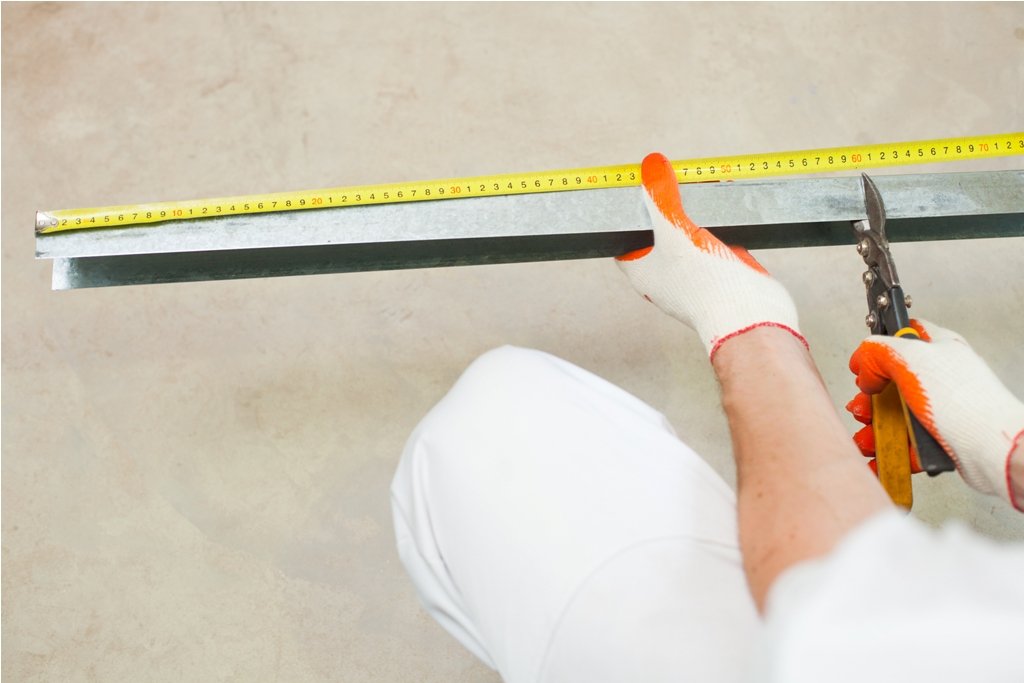

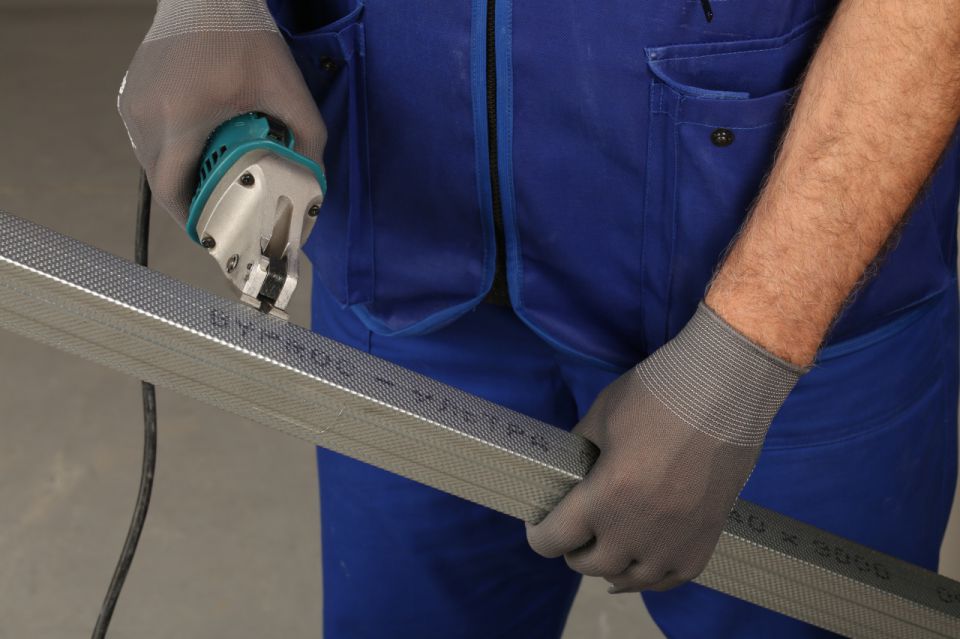

- При работе с профилем его постоянно приходится резать. Делать это можно ручным инструментом (ножницами по металлу) или электрическим.

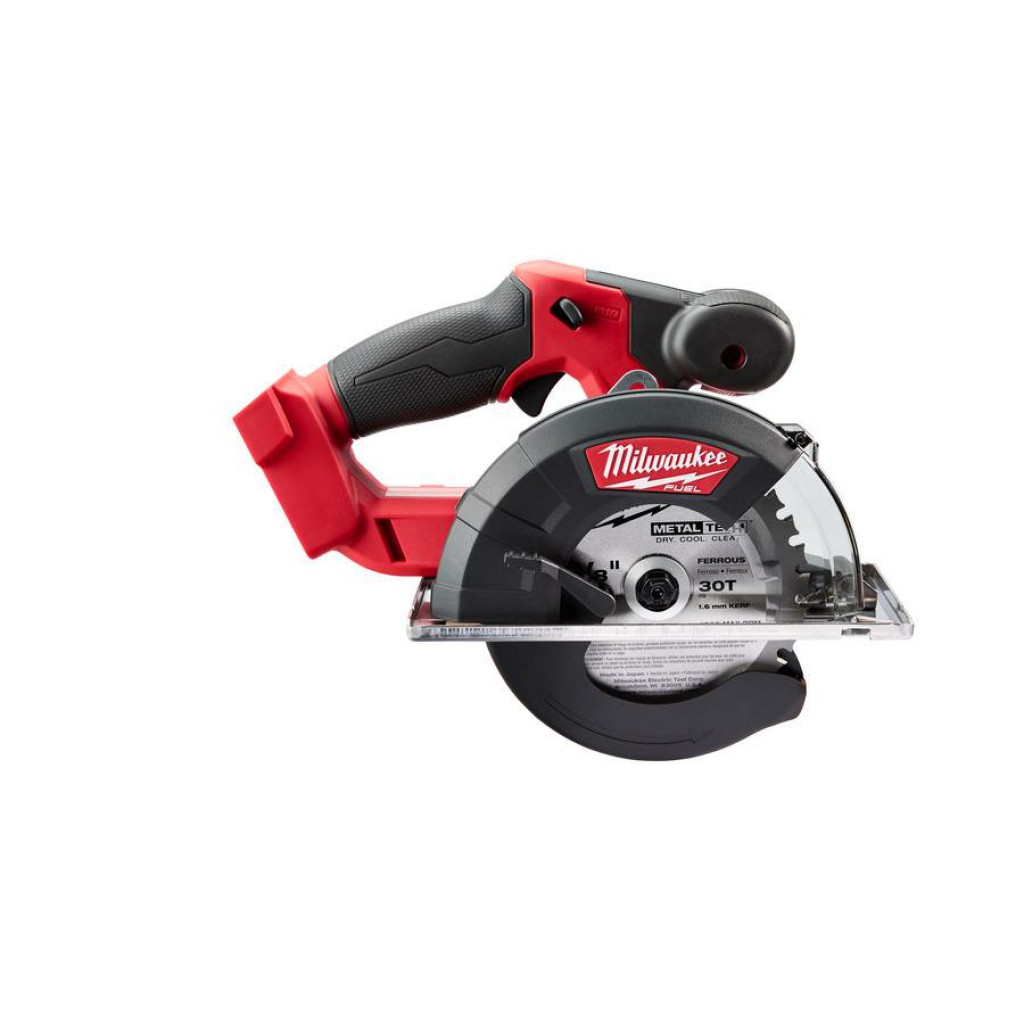

- Ножницы удобны там, где количество реза не очень большое, а также при небольших фигурных подрезках. Если объемы высоки, то дополняем их дисковой пилой или электрическими ножницами по металлу.

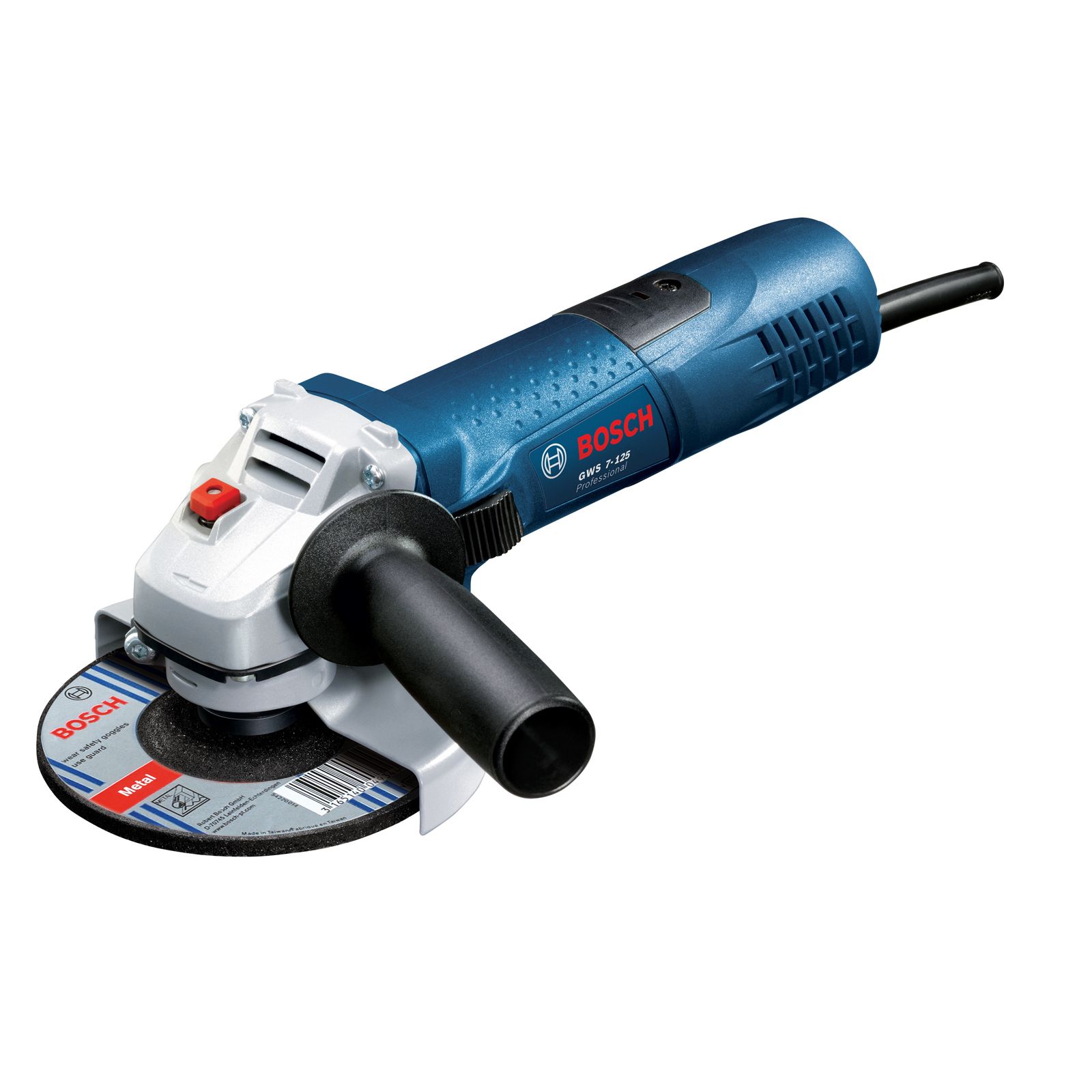

- Применять для резки профиля болгарку с абразивным диском не стоит. Дело в том, что абразив при трении сильно раскаляет металл, что приводит к испарению цинкового покрытия с профиля, а значит, он станет уязвимым к коррозии.
В принципе, это весь список. Приспособления для выравнивания каркаса мы не учитываем.
Использование направляющего профиля
Давайте начнем с классического применения, когда направляющий профиль составляет основание для стоечного.
Пристенный профиль
Крепление к поверхностям происходит следующим образом:
- Сначала делается разметка будущей плоскости. Если речь идет о потолке, то она проходит по четырем стенам, если о стене, то проходит через потолок, полы и две противоположные стены.
- Разметка выполняется строго по уровню, при этом используются следующие приспособления: лазерный осепостроитель, водяной уровень, отвес, строительный уровень, красящая нить.

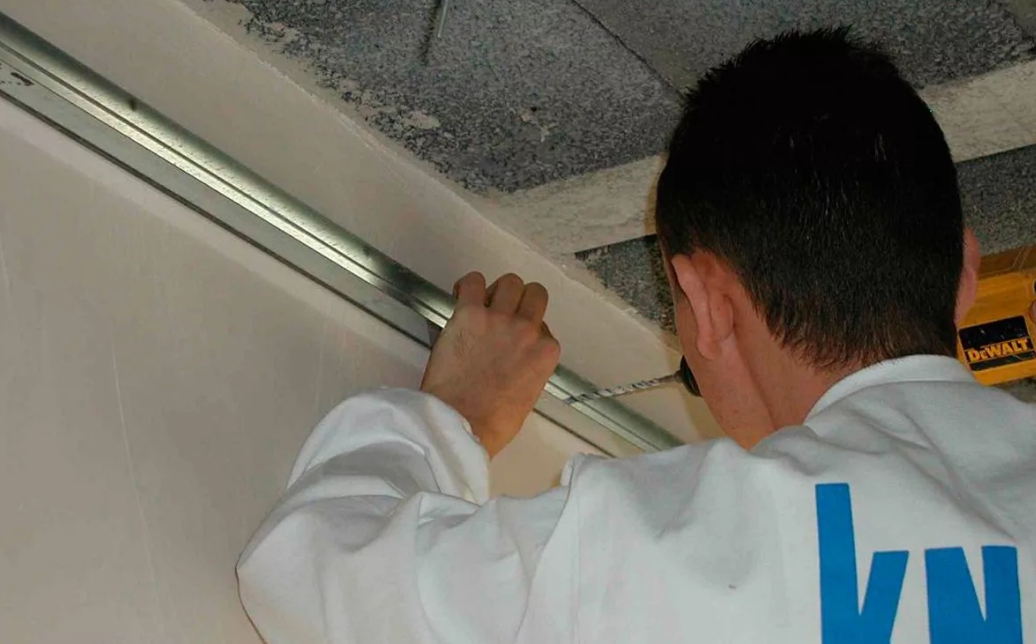

- По полученным линиям можно крепить направляющий профиль. Делается это просто – он прикладывается к стене, просверливается вместе с ней перфоратором, далее вставляется крепеж и фиксируется. С саморезами все еще проще – приложенный профиль просто прокручивается насквозь до полного затягивания
- Таким манером профиль монтируется по всему периметру. Внимательно смотрим за отсутствием отклонений от линии. Там, где расстояние для установки меньше 3-х метров, подрезаем профиль по факту.
- Соединяемые торцами профили не должны заходить друг в друга и тем более упираться. В первом случае получается неопрятное наслоение, которое вызовет искривление гипсокартона, а во втором при температурном расширении материала его начнет вести, из-за чего могут образоваться трещины в обшивке.
- В идеале оставляем зазор в 2-3 миллиметра. Это же делам и в месте примыкания к углу.

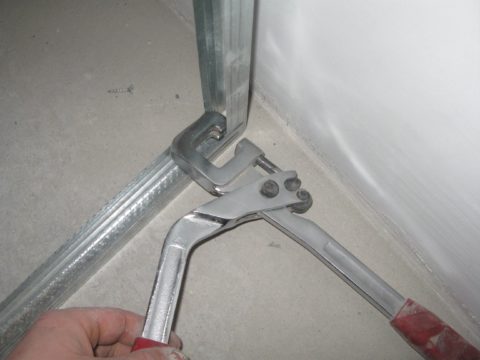

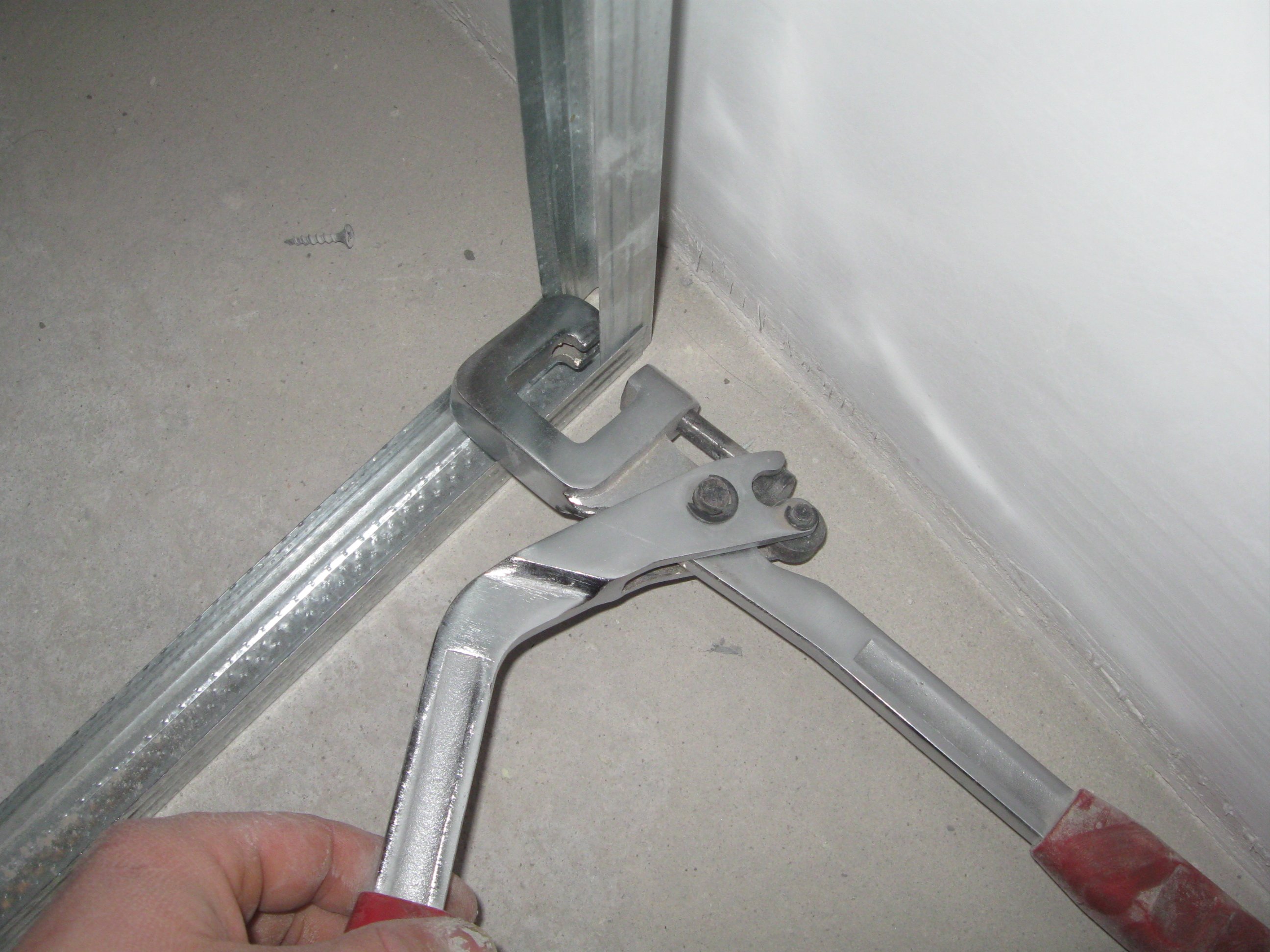

- Вставить профили друг в друга можно в углу плоскости. Чтобы элементы были надежно связаны их лучше всего соединить на просекатель.
- Кстати, мы не упомянули этот инструмент ранее, просто потому, что он при работе именно с направляющим профилем позволяет делать удобные, ровные, прочные и многофункциональные каркасы, и заслуживает отдельного описания. Мы сделаем это чуть дальше по ходу статьи.
На этом, собственно, участие направляющего профиля в создании плоской поверхности заканчивается. Дальше в ход идет комплектный стоечный профиль, например, для ППН 28х27 это ПП 60х27. Вернуться к направляющим мы можем при построении короба.
Короб из направляющего профиля

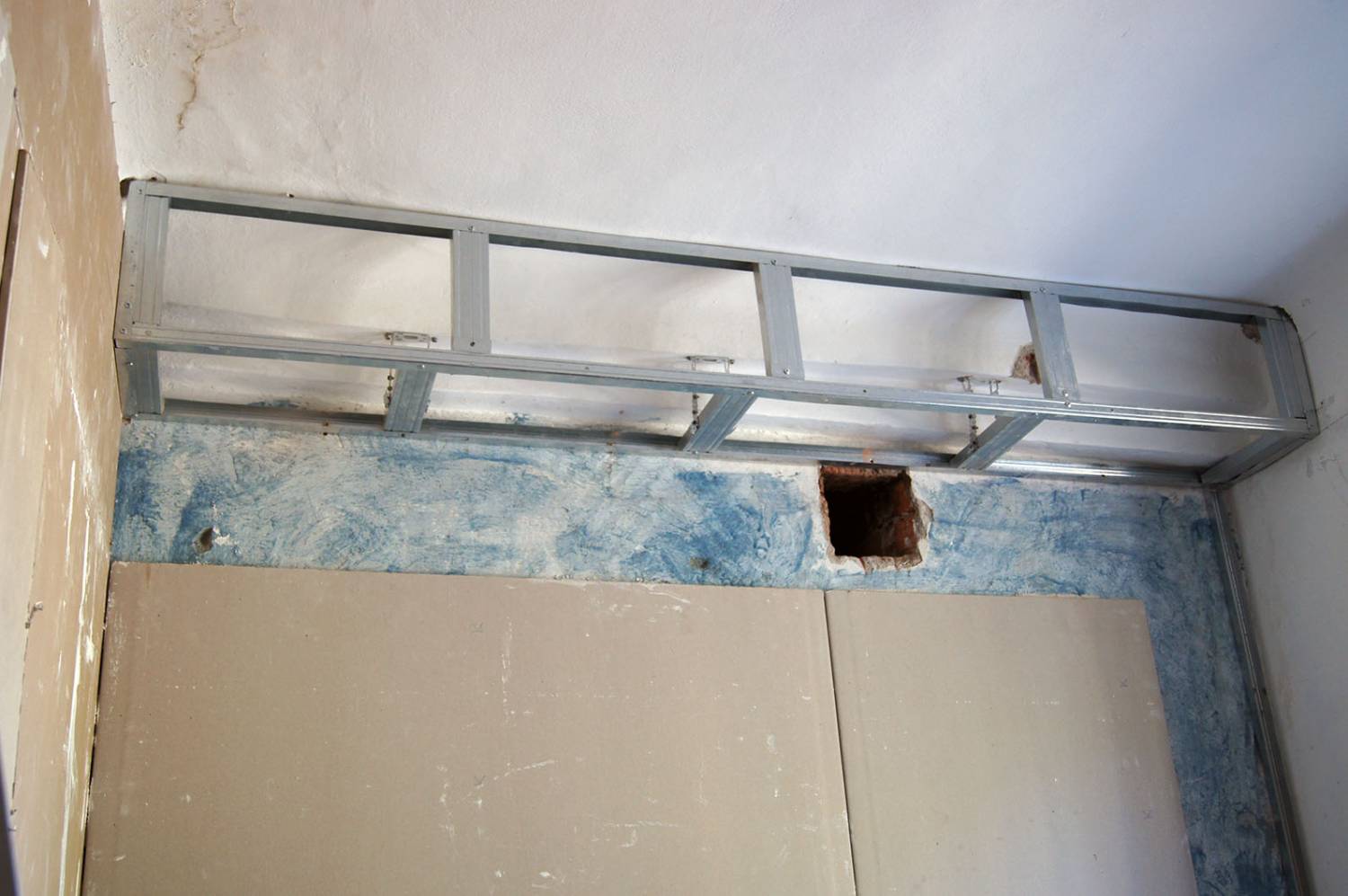

Перед вами конструкция классического короба, однако, она не единственная. Давайте разберем все возможные варианты. Для начала рассмотрим основные узлы этой конструкции.

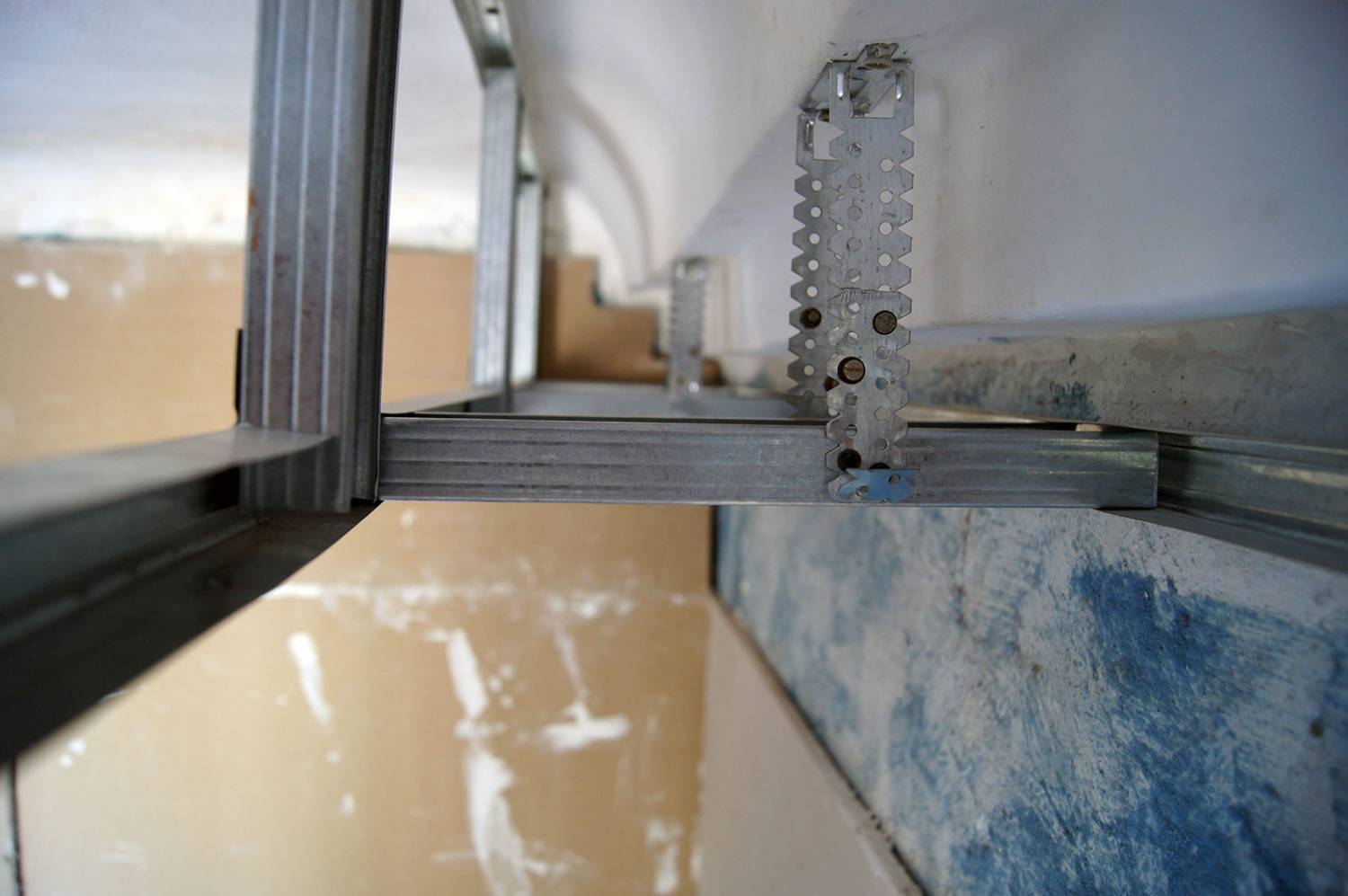

- Как мы видим, потолочный направляющий профиль тут использован в четырех местах: продольное соединение с потолком, такое же соединение со стеной, связка со смежными стенами (тут он задает форму короба) и внешний угол конструкции.
- Каждая часть выполняет свои функции. Первые две удерживают всю конструкцию на весу, третья задает форму, ровность и увеличивает жесткость конструкции, четвертое служит основанием для внешних краев гипсокартона.
- Дополнительно в каркасе мы видим перемычки, которые также увеличивают жесткость конструкции.
Вроде все понятно, но вот какие вариации мы можем применить:

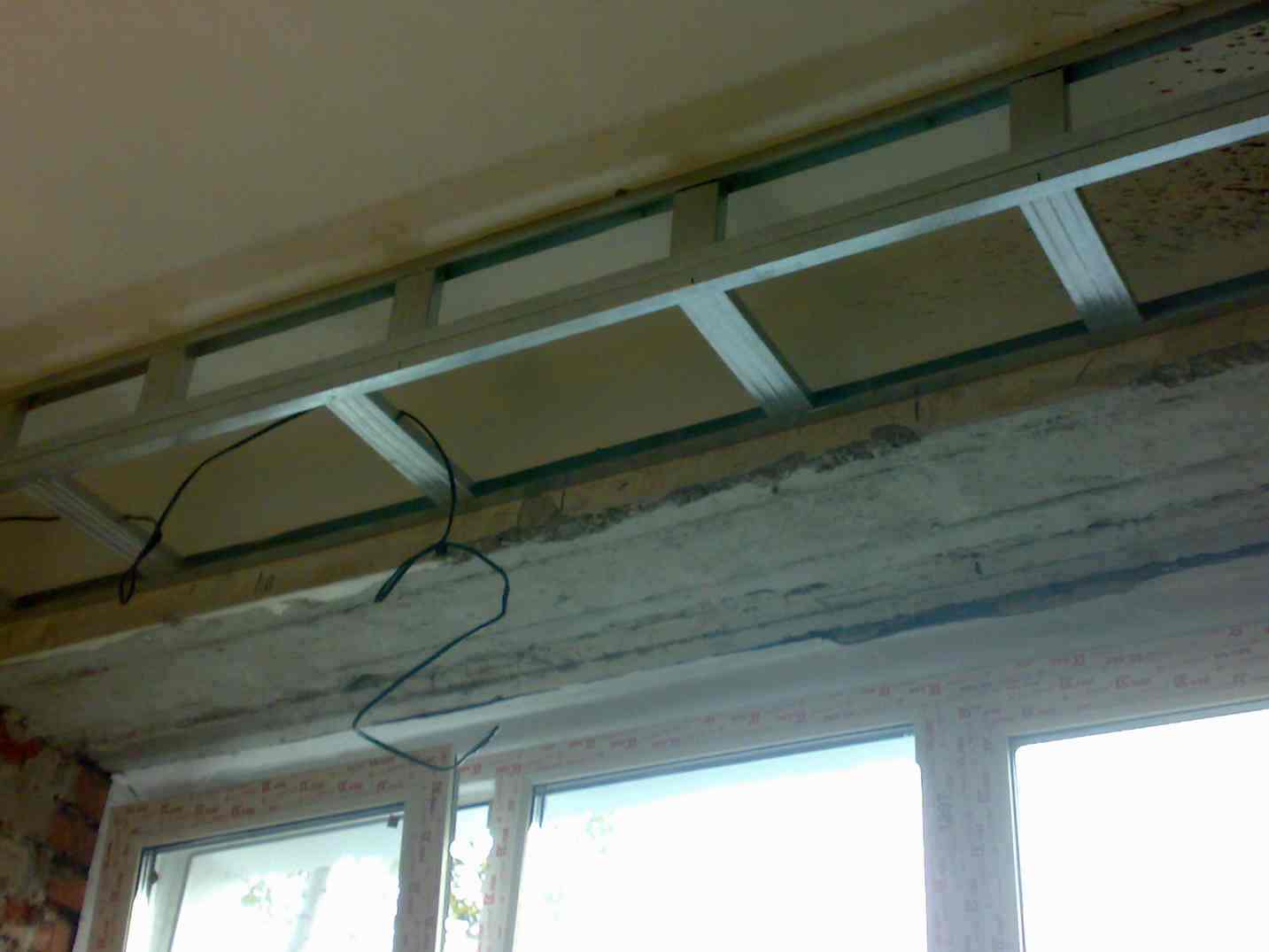

- Во-первых, сразу видно, что соединение поперечин с внешним углом выполнено за счет рассечения профиля, отгиба бортика и связки элементов на саморезы. Такое строение неизбежно приводит к высокой кривизне.
- Поэтому вместо одного профиля, который нужно «кромсать», можно поставить два, спарив их друг с другом так, чтобы бортики одного смотрели в сторону потолка, а второго – в стену.
- Так вставлять поперечины и выравнивать каркас намного проще, однако увеличивается расход профиля.
- Как вариант, чтобы сэкономить, вместо одного дополнительного профиля ППН можно взять небольшие его кусочки, которые накручиваются непосредственно в места соединений с перемычками.

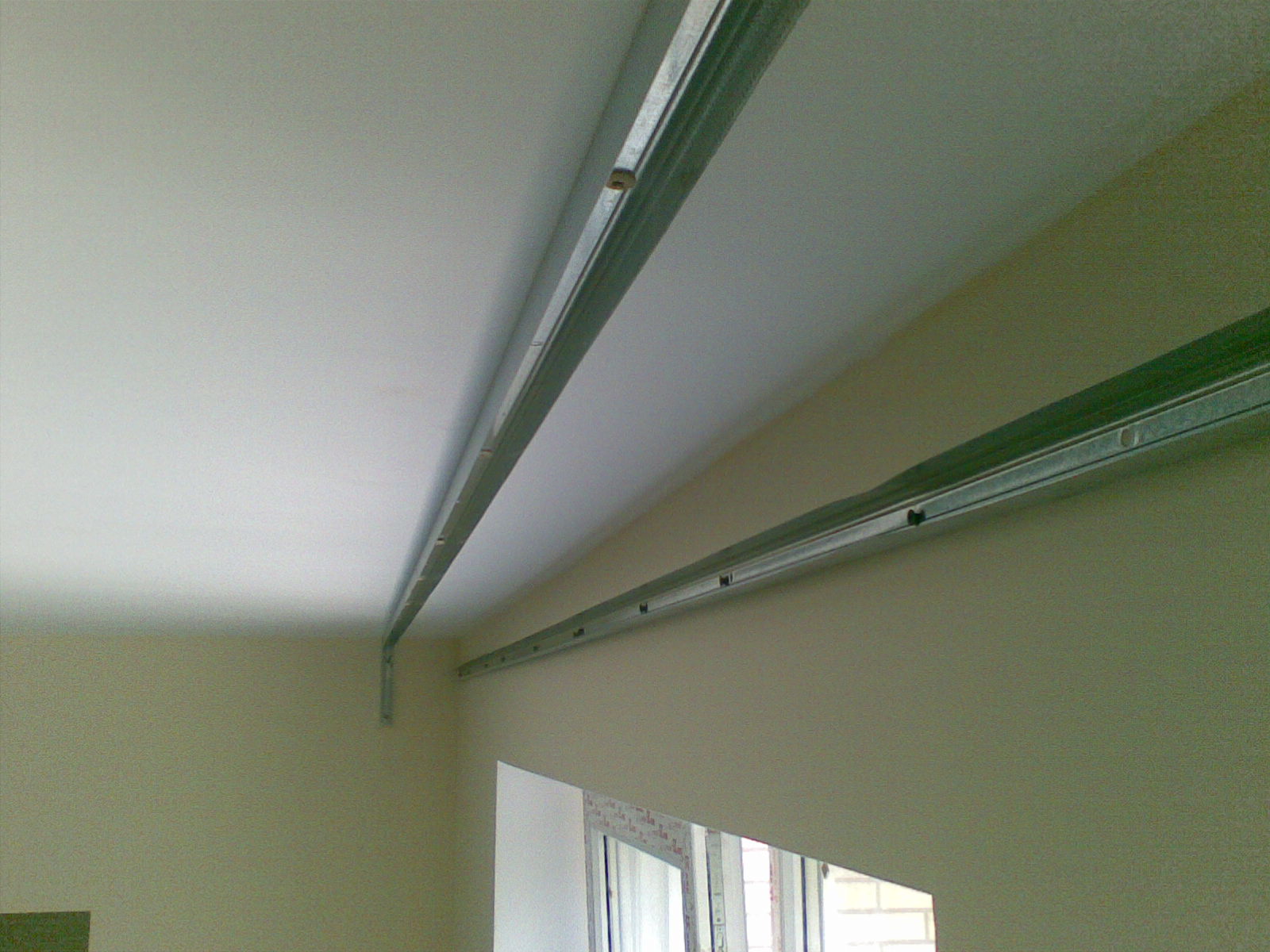

- Если короб не очень большой, то перемычек можно не ставить вовсе. При этом лучше всего крепиться к ровному потолку, например, создавая второй слой после уже готового гипсокартонного основания.
- Мы крепим направляющие по всему периметру короба, после отрезаем полосу гипсокартона шириной с высоту короба, шьем ее на вертикальную часть и по ее нижнему краю накручиваем ППН профиль. Теперь роль перемычек на себя возьмет гипсокартон, и каркас будет идеально ровным.

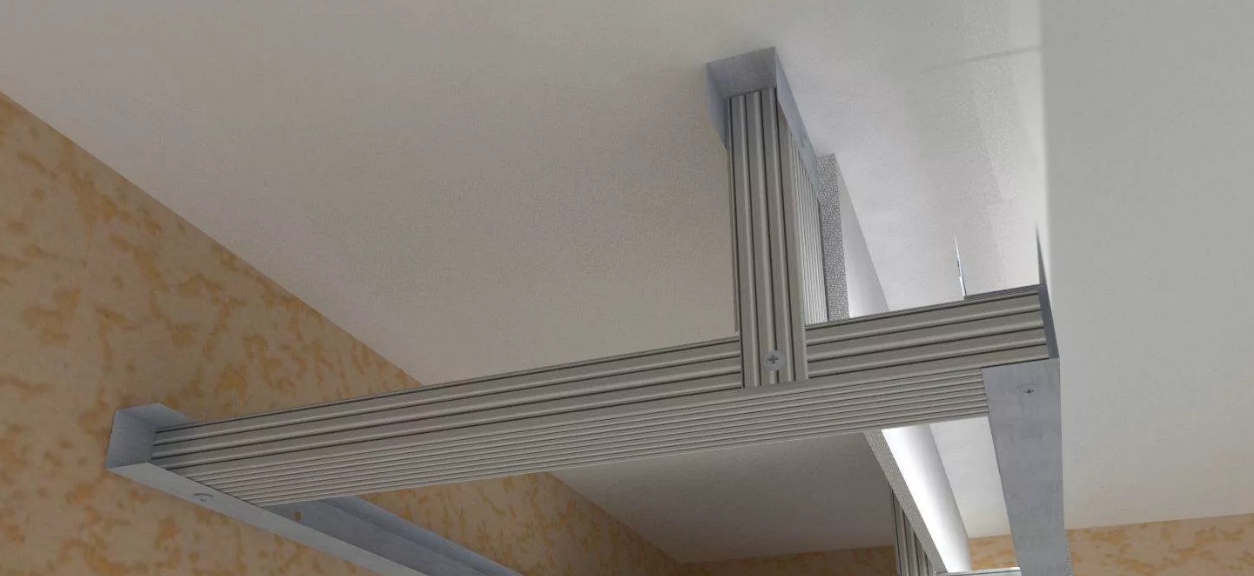

- Посмотрите на схему короба со скрытой светодиодной подсветкой. Как видно, использованы спаренные направляющие профиля, один из которых надет на концы горизонтальных перемычек, а второй смотрит вверх.
- Таким образом, мы получаем достаточно широкое и удобное основание для бортика, а также прекрасной основание, на которое будет наклеена светодиодная лента. Профиль сделан из стали, а значит, отлично проводит тепло. Он будет охлаждать световой прибор, существенно увеличивая срок его службы.
Направляющий гибкий профиль

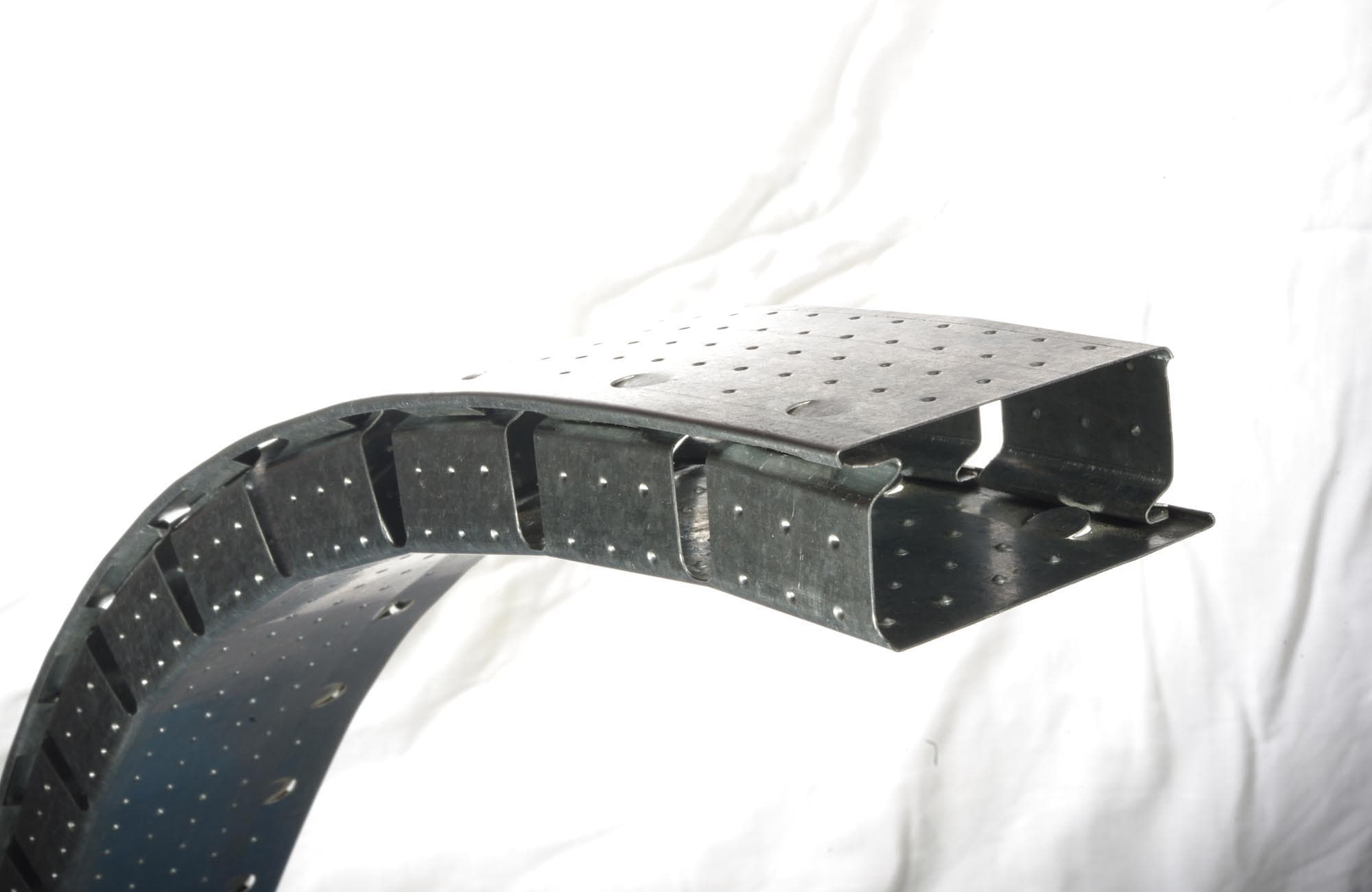

Для создания криволинейных конструкций технология производителя предполагает использование арочного профиля, как на фото выше. Но зачем нам за него переплачивать, когда у нас есть наш универсальный направляющий профиль.

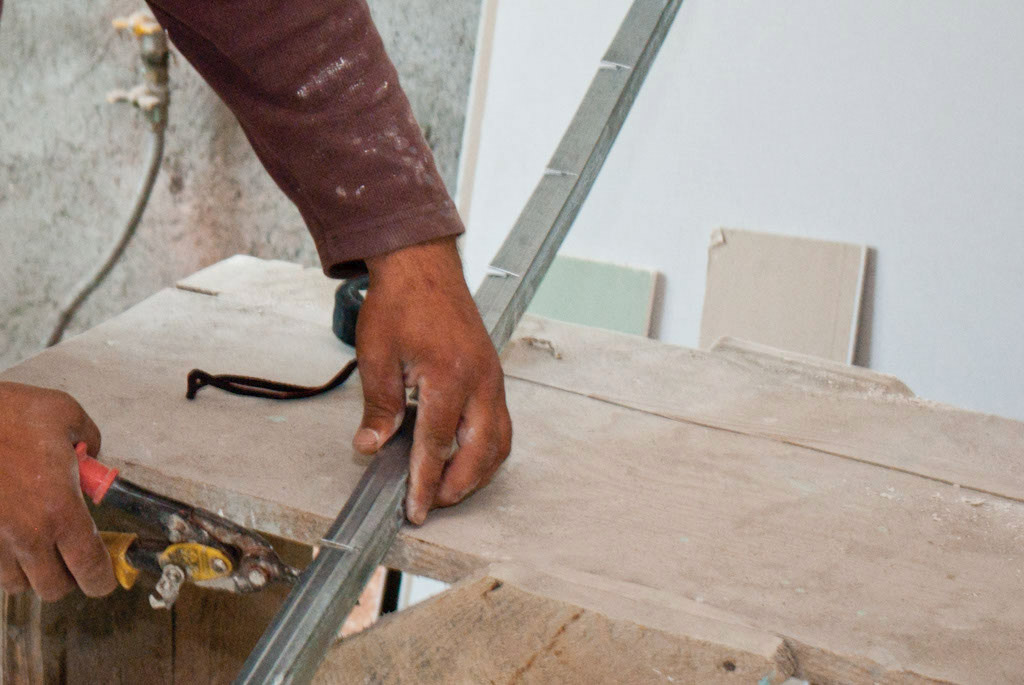

- Для того чтобы заставить профиль гнуться, как нам это нужно, достаточно сделать в нем прорези с определенной частотой и определенным образом.

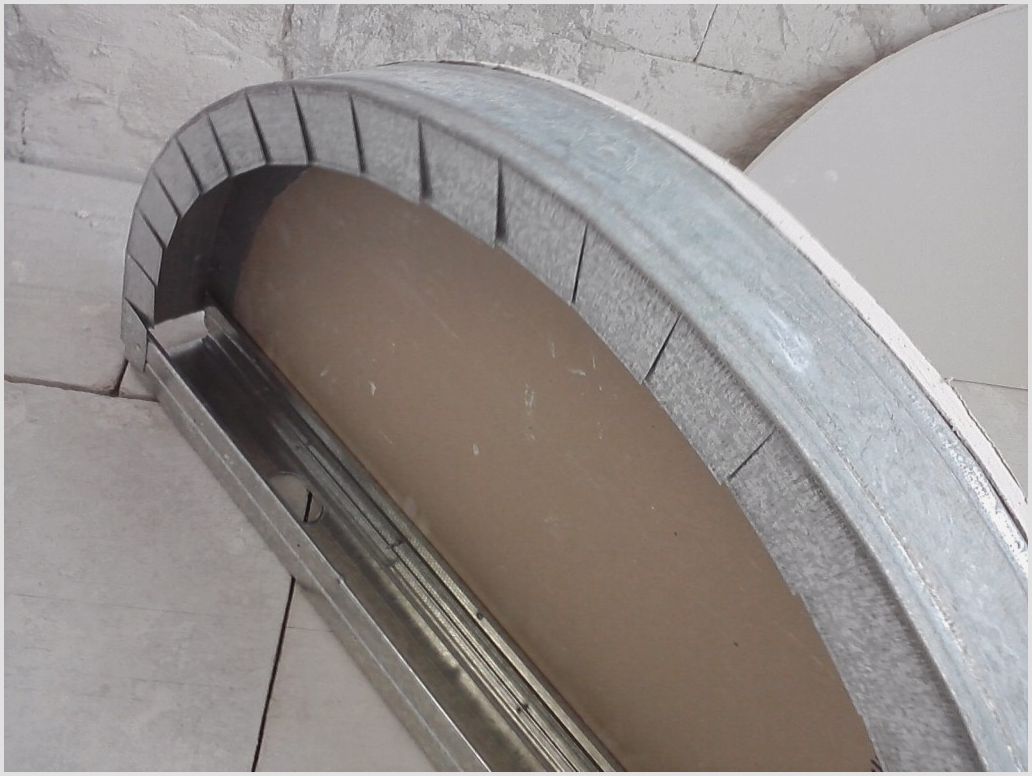

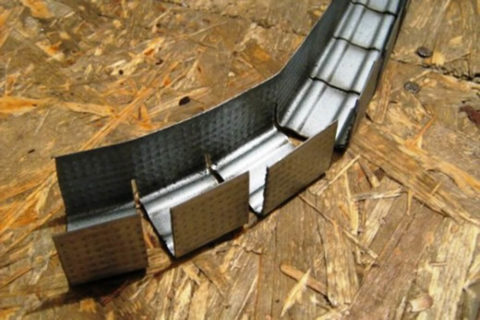

- Направляющие, что крепятся к потолку, должны гнуться вбок. Для этого требуется разрезать один бортик и основание, как показано на следующем фото.
- Называют такие заготовки «гусеницами». С их помощью можно построить кривую с любым радиусом. Кстати, частота реза зависит от крутизны изгиба, чем она выше, тем чаще придется профиль рассекать.
- Когда профиль нужно согнуть вверх или вниз, прорезаются две боковые стенки.
- Такие заготовки используются для установки на внешних углах криволинейных конструкций, а также при построении каркасов для арок.
Закладная из направляющего профиля
Профиль ПН 50*40 очень удобно использовать в качестве закладной, под натяжной потолок, мебель и прочее. Удобство заключается в том, что он достаточно широкий, что не позволяет промахнуться, вкручивая в него саморез, и не имеет ребер жесткости, что облегчает создание самой закладной.
- Закладная делается из цельного элемента, в котором с определенным шагом (каждые 60 см) в боковых стенках удаляются сегменты, шириной в использованный в конструкции стоечный профиль.
- Под деталь предварительно делается разметка.
- Далее она устанавливается на место и прикручивается на саморезы с лицевой стороны.
- Наслоений металла здесь не избежать, но в приоритете обычно надежность.
Стеновой каркас их направляющего профиля

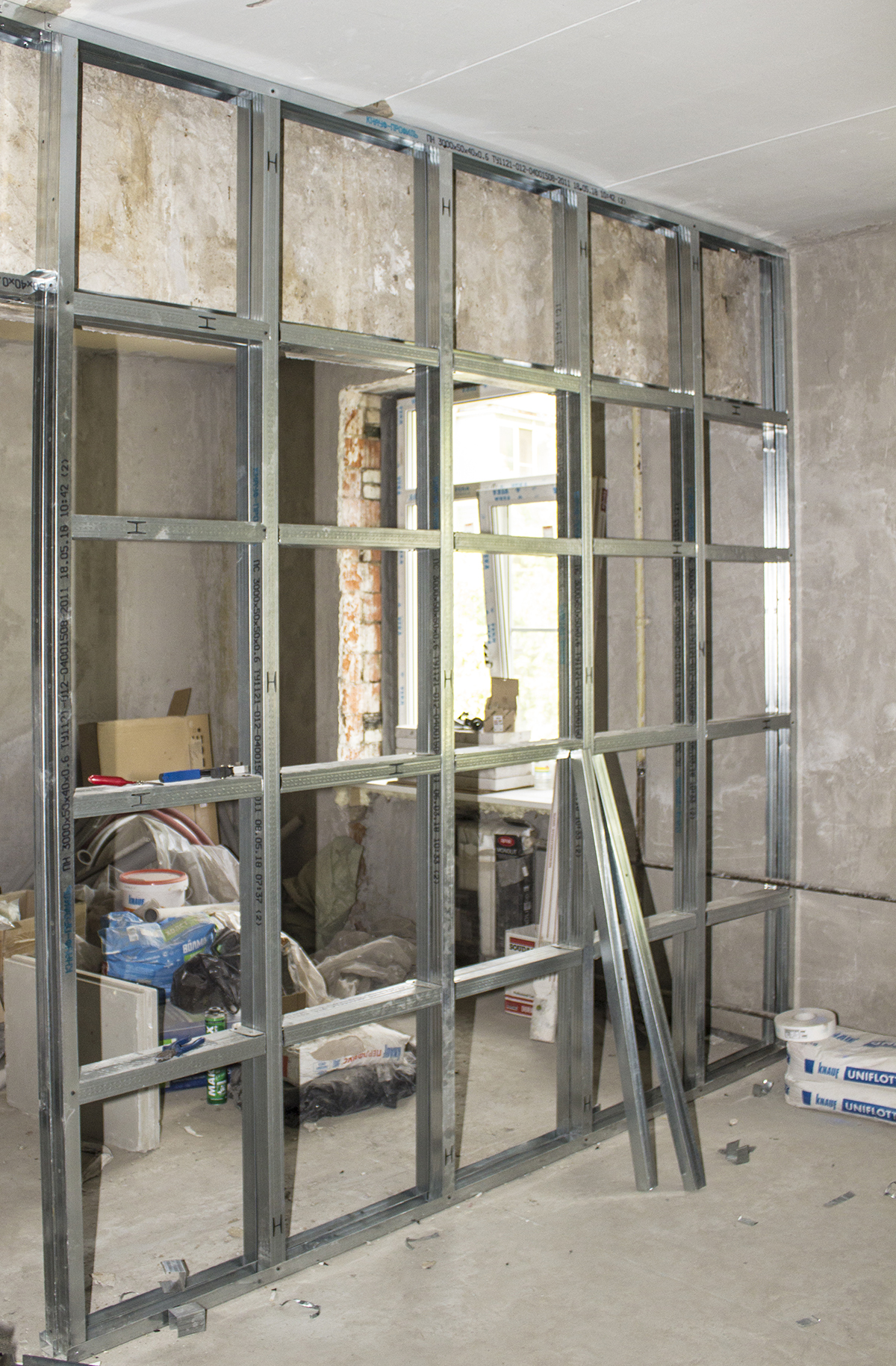

Вы, наверное, удивитесь, но весь каркас фальшь стены или перегородки можно собрать только из стенового направляющего профиля. Автором технологии, вроде как, является любимый многими Алексей Земсков, хотя информация не проверенная, но именно от него мы о ней узнали, так что цитируем нашего современника.

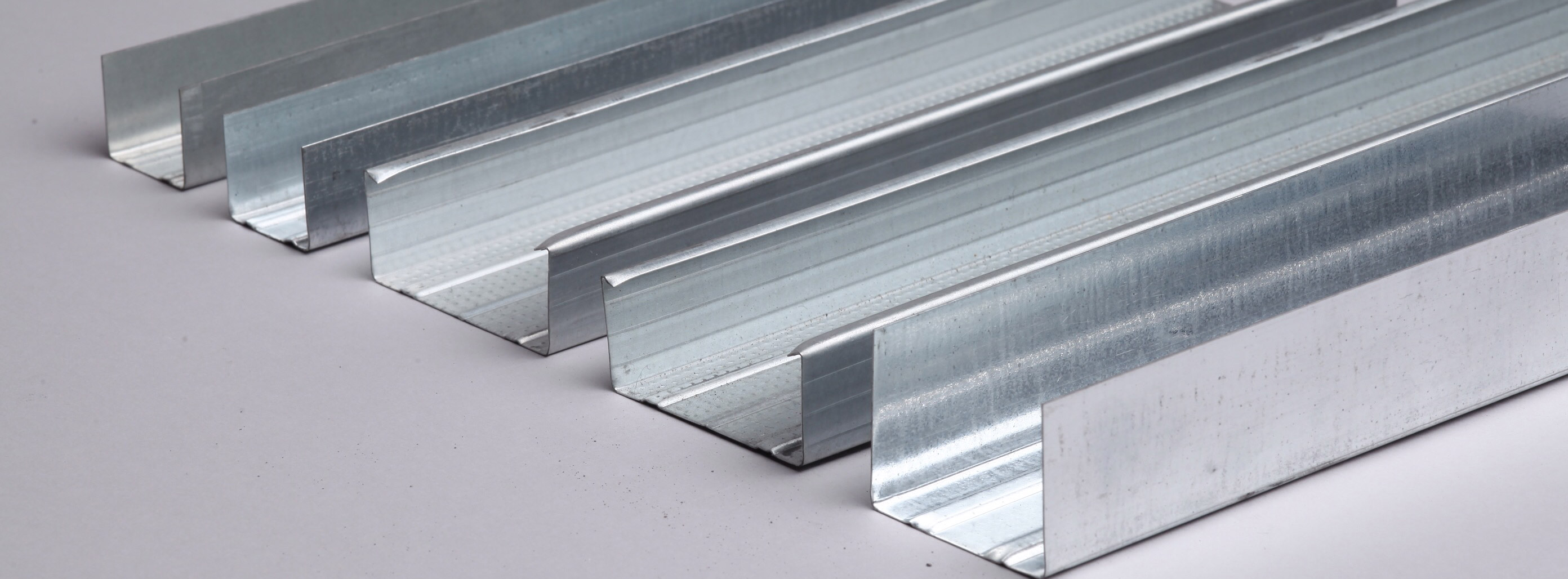

- Итак, разница между стоечным и направляющим профилем заключается в том, что у первого по краям имеются загнутые ребра жесткости.
- Такое строение делает элемент крепче, но оно же вызывает некоторые сложности.
- Во-первых, он стоит намного дороже, а во-вторых, к нему невозможно технологично пристыковать перемычки.
- Если заменить его направляющим профилем, то мы можем собрать всю конструкцию при помощи одного лишь просекателя.
- Профили на стойках можно сдваивать, разворачивая их в стороны. Это позволяет делать крепкие перегородки из гипсокартона, и с еще большим удобством размещать все перемычки, которые просто вставляются в пазы и защелкиваются просекателем.

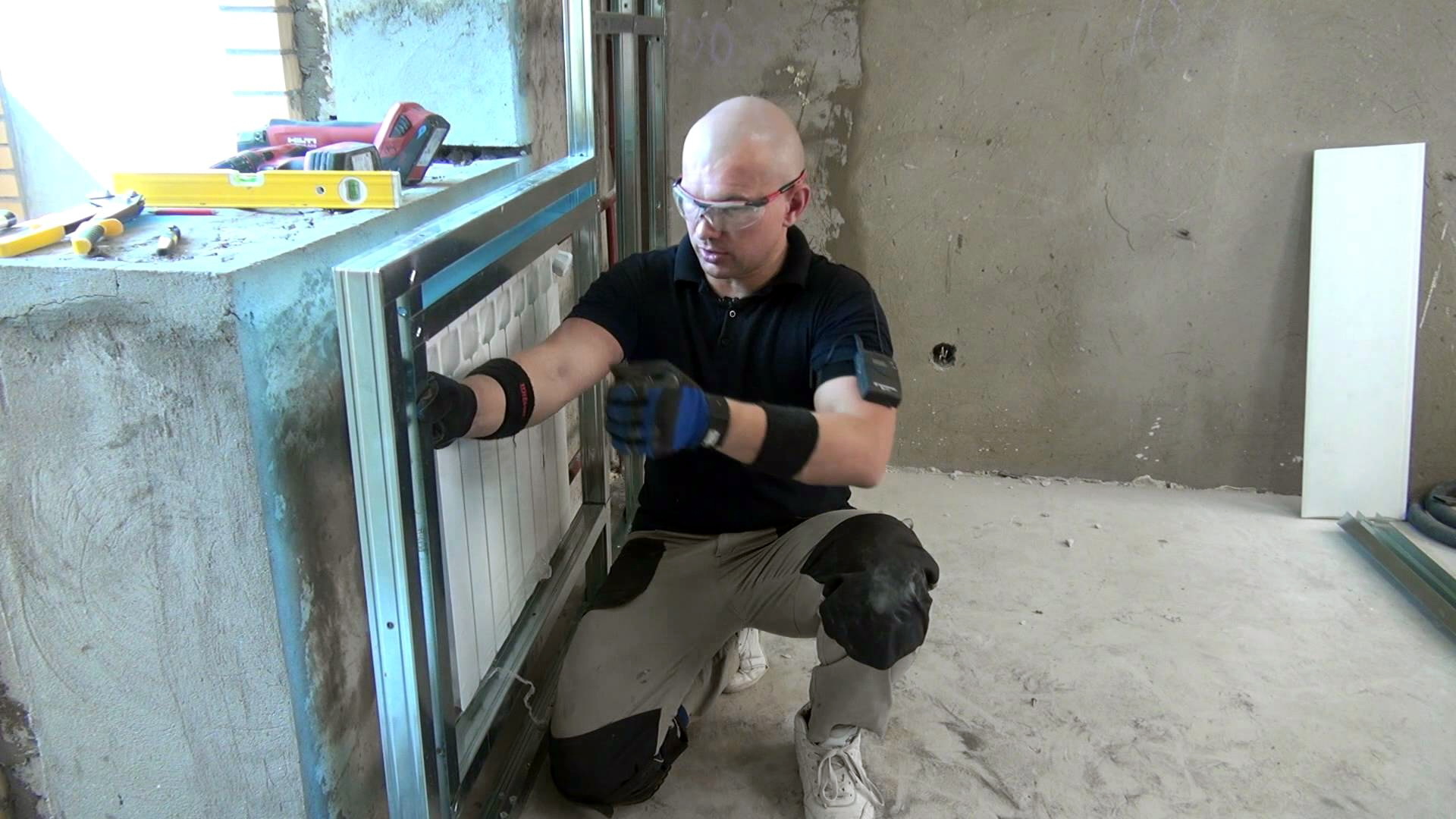

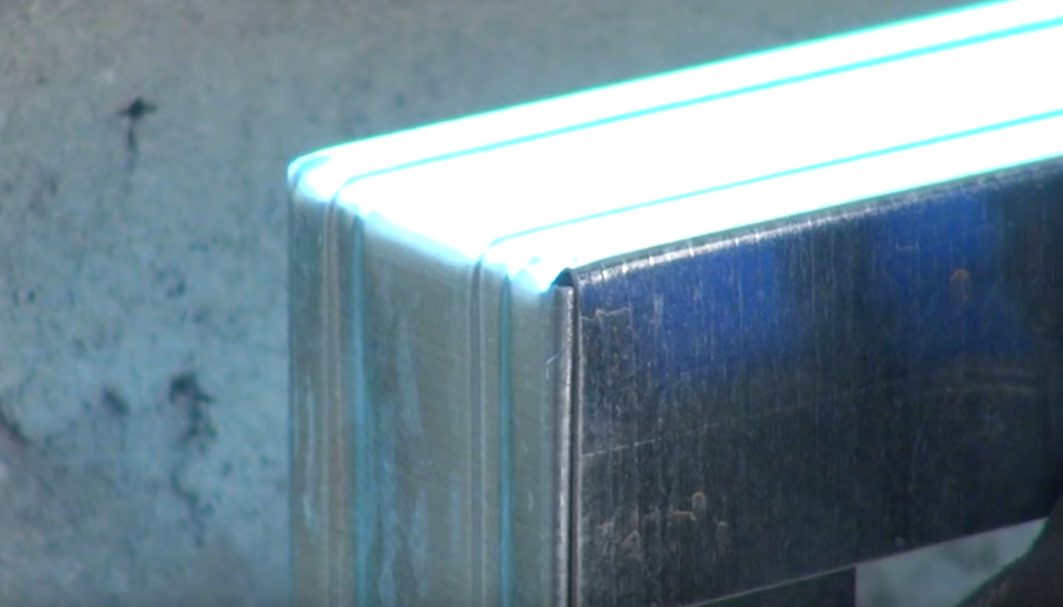

- При таком подходе можно изготавливать цельные элементы с загибом, как на фото выше, которые однозначно будут прочнее собранной конструкции из отдельных кусков даже ПС профиля.

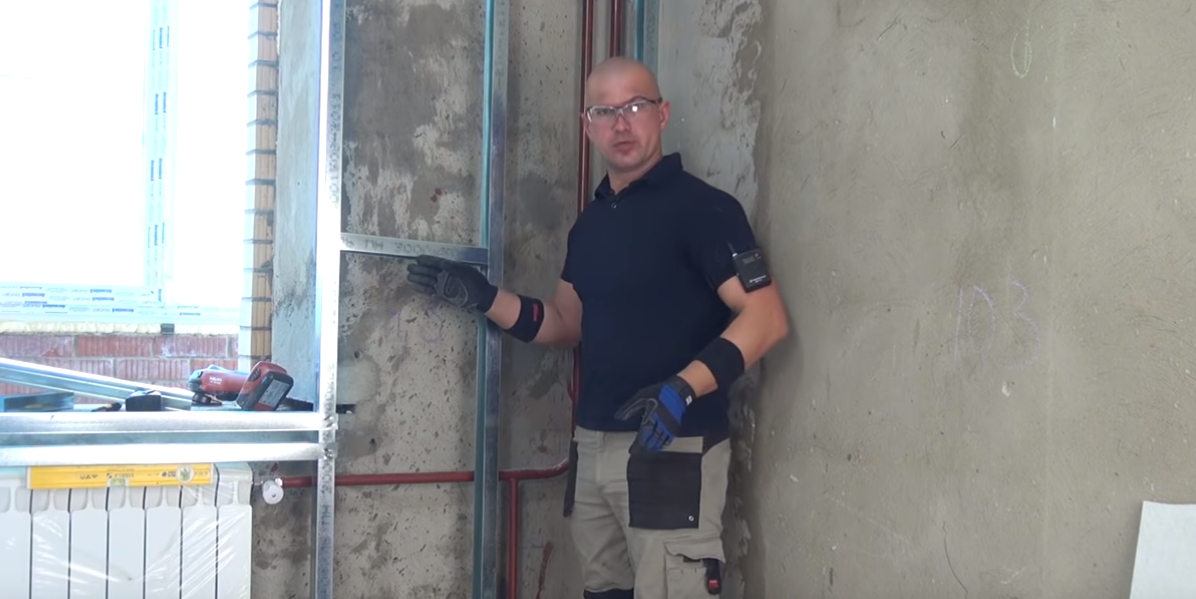

- Намного удобнее укреплять стойки откосов, к которым нельзя как обычно подвязать подвес. Делаем это мы через перемычку, которая вставляется в стойку и к ней привязывается.

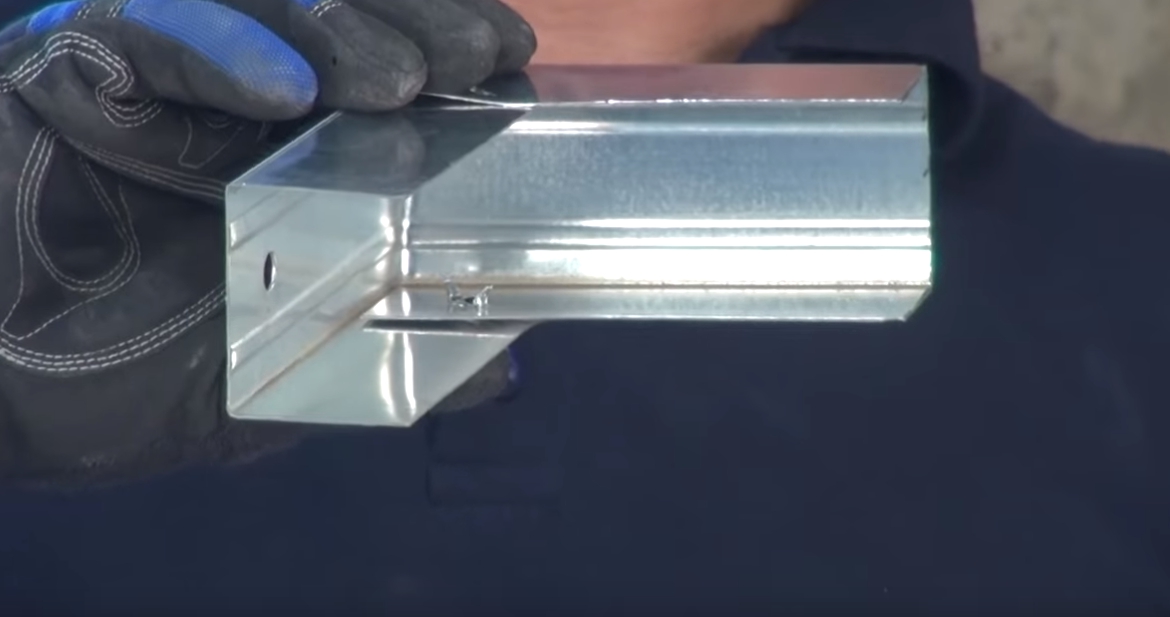

- Упор делается на самодельный уголок, который также, на минуточку, делается из направляющего профиля.
- Такая система упоров намного надежнее привычных прямых подвесов и позволяет отступать от основания на достаточно большое расстояние.
Если вас интересует полная технология сборки такого каркаса, то просим просмотреть оригинальное видео — однозначно не пожалеете:
На этом будет заканчивать нашу статью. Напоследок ответим на часто задаваемый вопрос, надо ли крепить гипсокартон к направляющему профилю в классическом каркасе?
Обычно скрепляют все, особенно когда направляющий пристенный профиль смонтирован жестко. Не делают этого в случае плавающих каркасов. Это отдельная технология, про которую мы еще обязательно напишем, но чуть позже.
-
