Какие бывают виды оконных профилей: общая характеристика и индивидуальные особенности

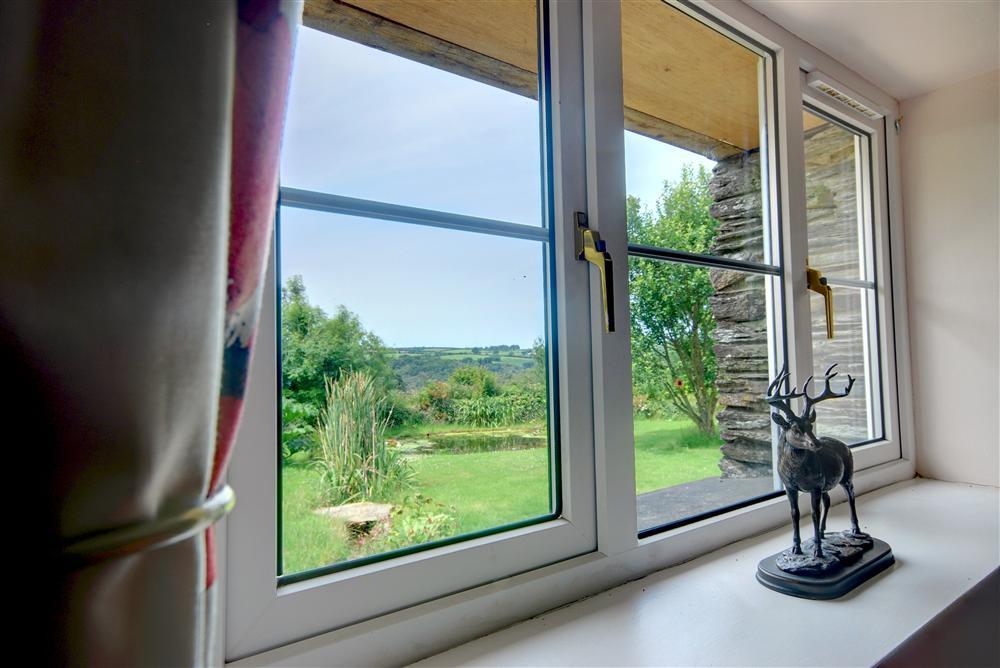

Металлопластиковые окна – красивый и прочный способ остекления

Ремонт квартир и домов чаще всего начинается с замены элементов остекления. Это вполне логично, потому что окна являются не только частью интерьера, создавая уют, но и выполняют вполне конкретные практические функции. В статье мы расскажем о том, какие бывают виды оконных профилей, объясним детали и опишем, на что необходимо обращать внимание при заказе светопрозрачных конструкций.

Так же нами будут даны советы о том, какие оконные профили лучше выбрать для помещений различного назначения, а также сравним эстетические и функциональные свойства металлопластика отечественных и зарубежных производителей.

История окна

Изначально проемы в стенах дома рубили для того, чтобы в помещение поступал дневной свет и можно было производить какую-либо работу. Окно служило не для красоты, а было источником света. При этом, чтобы в холодное время года через проем не выходило тепло, его закрывали различными, доступными в то время, прозрачными материалами.

Например, на Руси, оконные проемы затягивали обработанным бычьим пузырем или слюдой. С тех пор технологии шагнули далеко вперед, и мы имеем не только огромный выбор материалов для остекления, но и функциональное назначение окон сильно расширилось.

В старину окна делались овальной формы под бычий пузырь

Практические функции проемов

Начать следует с того, что расположение окна относительно сторон света имеет огромное значение. При этом, на выбор технологии остекления расположение оказывает серьезное влияние.

• Окна, направленные на север, делаются максимально прозрачными, южные проемы следует тонировать, чтобы избежать сильного прогрева помещения в летнее время.
• Хотите просыпаться на рассвете, спальню лучше устроить в комнате с восточным окном, а если вы сова и любите поспать, то с западным.
• Для северных широт подбираются профили с усиленными теплоизоляционными свойствами. Южные широты потребуют большого количества створок для проветривания, возможно тонирования стеклопакета.

Примечание: Не забывайте о том, что окна надо мыть, а значит, проемы выше первого этажа следует устраивать с элементами открывания, расположенными таким образом, чтобы вы могли рукой достать до любой части остекления.

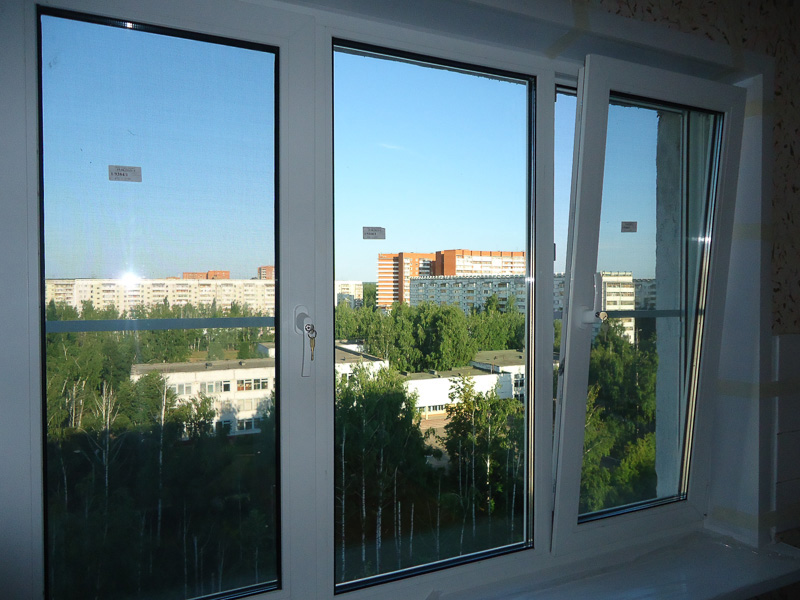

Необходимо тщательно продумывать количество и размер открывающихся частей окна

Материалы

Любое окно – это своего рода конструктор. Оно собирается из нескольких элементов, основой для формирования окна служит коробка или рама. При помощи коробки задается размер и определяется конфигурация.

Современный рынок строительных материалов предлагает следующие варианты для изготовления рам:

• металлопластик или армированный ПВХ (поливинилхлорид);
• алюминиевые профили для окон;
• деревянный клееный брус.

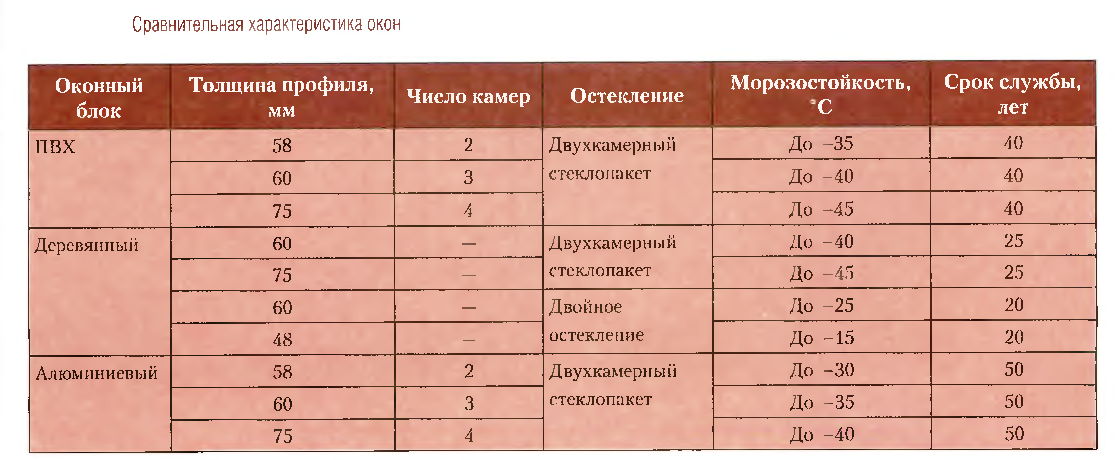

Сравнительная характеристика окон из различных профилей

Независимо от выбора материала основы конструкции, она комплектуется:

• фурнитурой,
• уплотнительной резиной,
• стеклопакетом или стеклом.

Фурнитура

Система петель, механизма запора и ручки – все это фурнитура. Выполняется все это, как правило, из оцинкованного металла.

Петли имеют пластиковые декоративные накладки, цвет которых определяется в зависимости от материала и цветового решения рамы. Ручки также могут иметь пластиковое исполнение, но в таком случае они довольно легко ломаются.

На заметку! При заказе следует уточнить материал изготовления оконной ручки. Оптимальным вариантом цены и качества являются пластиковые ручки с металлическим сердечником.

Самое главное, что нужно знать о фурнитуре – это регулируемая она или нет. В чем тут соль?

• Со временем любая сворка провиснет, то есть опустится вниз под тяжестью собственного веса. Её смещение относительно уровня оконной рамы создаст зазоры, в которые будет задувать ветер.
• Практически окно перестанет выполнять одну из своих функций – теплосбережение. В ситуации, когда устанавливается регулируемая фурнитура (Siegenia, MACO, GU и др), эта проблема решается легко и просто. Мастер поднимет створку на прежний уровень за 5 минут, отрегулировав положение петель.
• Если установлена дешевая нерегулируемая фурнитура, ситуацию исправить можно, только заменив комплект полностью. Да, цена окна с регулируемой фурнитурой существенно выше, но скупой платит дважды – поэтому, советуем не экономить.

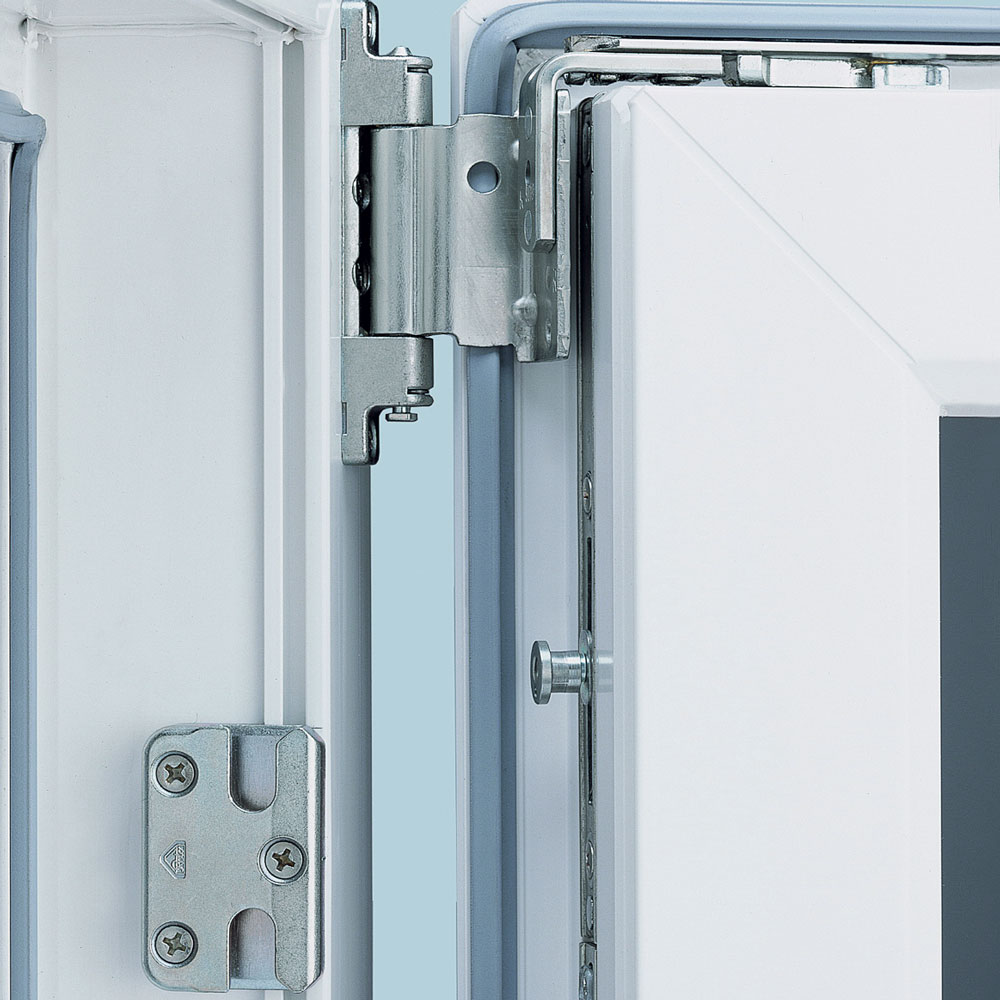

Оконная регулируемая фурнитура фирмы ROTO

Уплотнение

Резиновые валики, которые вставляются в специальные пазы на профиле называются уплотнением.

Здесь возможны 2 варианта:

1. резинка может быть впаяна (коэкструдирована) в профиль в процессе изготовления на производстве ПВХ;
2. уплотнение вставляется в паз на заводе по изготовлению окон, в уже готовую конструкцию.

Примечание: Какой вариант лучше – единого мнения нет. Но стоит обратить внимание на то, что срок эксплуатации любой резины не более 10 лет, тогда как материал окна гарантированно прослужит дольше. И если резинка вставная, то заменить её так же просто, как отрегулировать фурнитуру. Если же она впаяна в профиль, то возникает проблема все с тем же теплосбережением, потому что теперь щель возникнет на месте примыкания створок к раме.

Уплотнение может отличаться по цвету, современные оконные заводы предлагают такие варианты:

1. светло-серый уплотнитель;
2. черная резина.

Серый смотрится более аккуратно и эстетично, гармонирует с цветом профиля. Черная резина более эластичная и, по опыту, служит дольше.

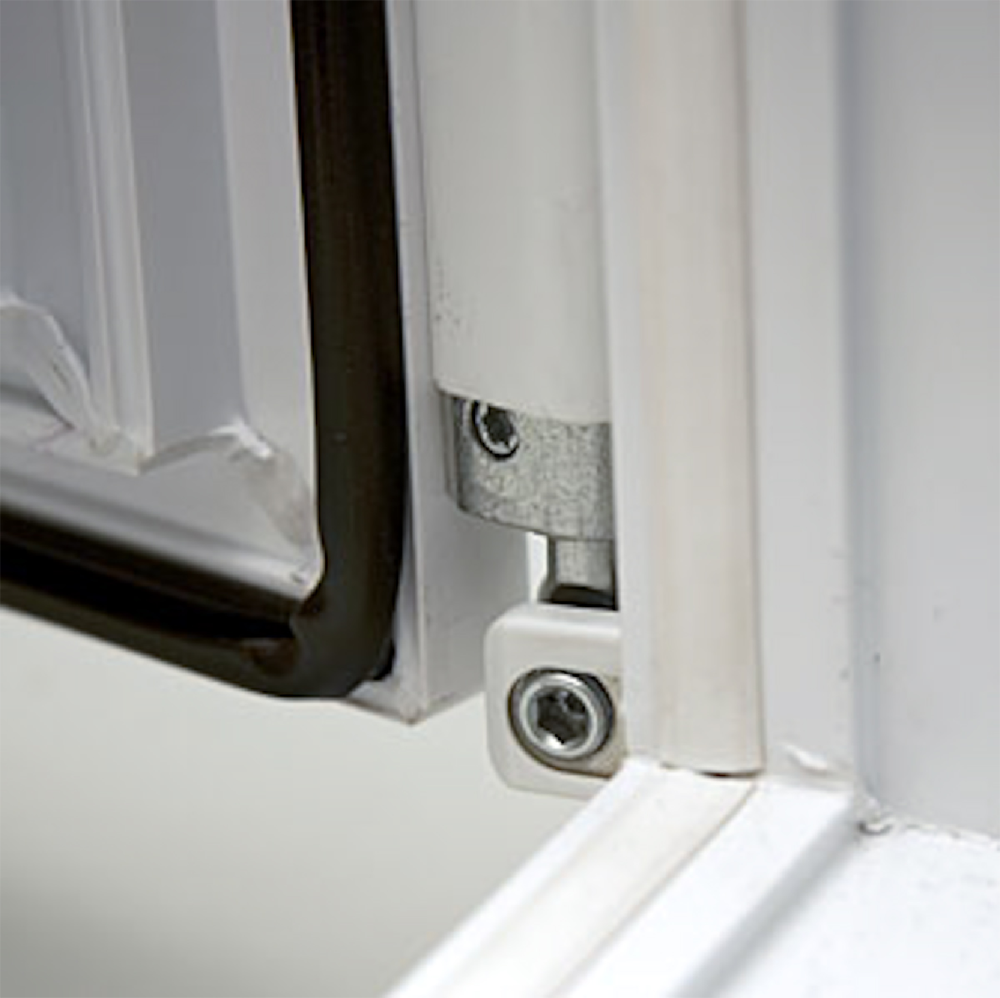

Черная уплотнительная резинка на створке металлопластикового окна

Заполнение

Именно так на языке оконщиков называется материал, который вставляется в профиль рамы или створки.

В качестве заполнения используется:

• Одинарное стекло толщиной 5-6 мм используется для витринного остекления или для заполнения проемов холодных неотапливаемых веранд, балконов и лоджий.
• Сэндвич – это плита из вспененного материала, ограниченного с обеих сторон пластиком. Обладает хорошим уровнем теплоизоляции, и выпускается по толщине, равной стандартным стеклопакетам. Используется для нижних частей балконных дверей или в тех частях оконных конструкций, где необходимо непрозрачное заполнение (кладовки, хозяйственные помещения).
• Стеклопакет – наиболее распространенный вариант заполнения. Выпускаются различные варианты стеклопакетов толщиной от 24 мм: однокамерный – 2 стекла и двухкамерный – 3 стекла.

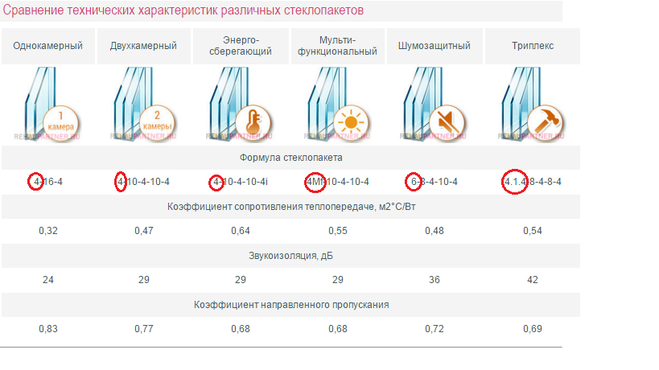

Сравнение технических характеристик различных стеклопакетов

Обычные одно и двухкамерные пакеты в описании не нуждаются, поэтому расскажем о других видах, в чем их плюсы:

• Энергосберегающий. Благодаря напылению на стекло, создается невидимая глазу пленка, которая является барьером для прохождения температуры любого уровня. Таким образом, пакет абсолютно прозрачен, но сохраняет внутреннюю температуру помещения, т.е. летом не пропускает жару, а зимой холод — своеобразный эффект термоса.
• Шумозащитный. В данном случае, кроме напыления на стекло специальной прозрачной пленки, внутрь пакета закачивается инертный газ. Благодаря различной плотности внутри камер и снаружи, звуковые колебания гаснут с эффективностью на 20 % большей, чем в ситуации с остеклением обычным пакетом.
• Триплекс или ударопрочный. Возможны варианты с пленкой — в данном случае, это защита стекла от рассыпания в результате боя. Или с установкой триплекса, комбинации стекол, пленки и эпоксидной смолы. Триплекс клеится в заводских условиях, конструкция получается прозрачной, но очень прочной. Возможны варианты триплекса с защитой от огнестрельного оружия.
• Тонированный (зеркальный). В данном случае может быть установлено стекло, окрашенное в массе на этапе производства. Самые распространенные варианты: голубое или бронза. Или опять использована пленка, которая клеится на этапе сборки стеклопакета на внутреннюю поверхность стекла.

На заметку: Варианты цветовых решений здесь гораздо более привлекательны — при этом, пленка может обладать разным уровнем отзеркаливания, что может заинтересовать жителей южных областей. Стоит отметить, что тонированный пакет не обладает абсолютной прозрачностью, снижая количества проникновения солнечного света в помещение.

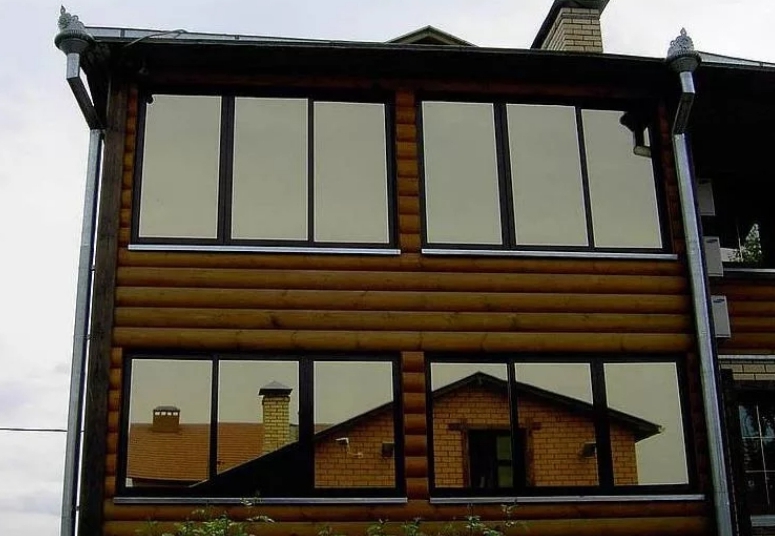

На фото дом с окнами укомплектованными зеркальными стеклопакетами

Детально о ПВХ

Металлопластиковые окна, пожалуй, самый популярный вариант остекления.

И тому существуют объективные причины:

• цена конструкций наиболее низкая, по сравнению с деревом или алюминием;
• срок эксплуатации свыше 40 лет;
• возможность изготовления различных радиальных конструкций;
• богатая цветовая палитра;
• хорошие тепло и звукоизоляционные характеристики;
• простота в обслуживании и уходе.

Внешне металлопластиковый профиль для окон сложно отличить от изделия другой фирмы. Все они имеют более-менее белый цвет и примерно одинаковые формы.

Не много найдется людей, которые по внешнему виду определят фирму. А разница между профилями есть, и она довольно важна. Даже внутри одного бренда, например, КВЕ выпускается несколько систем, которые имеют разные эксплуатационные качества, а значит, разнятся в цене.

Как узнать, какой профиль у пластиковых окон установлен?

Обычно новые конструкции имеют маркировку на защитной пленке, которой покрыт профиль. Если вы купили квартиру с установленными в ней окнами неизвестного производства, то следует найти конструкцию с открывающейся створкой.

Уважающие себя заводы ставят фирменный знак на боковой (внутренней части створки). Если такой маркировки нет, это говорит о том, что скорее всего использован дешевый пластик сомнительного производства.

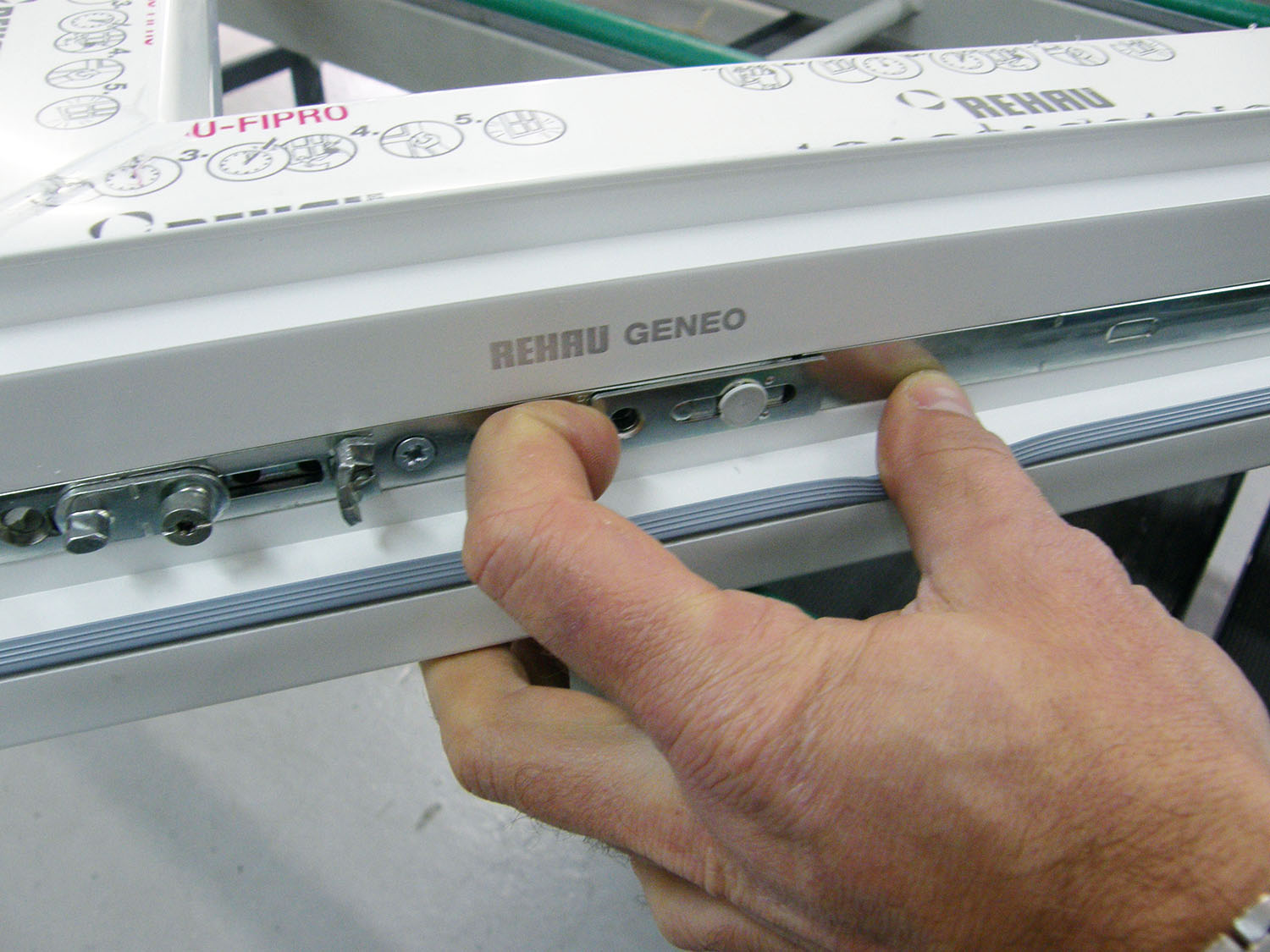

Как определить профиль пластикового окна? Ответ на внутренней части створки

Нормативная база

В России металлопластиковые окна подлежат обязательной сертификации и должны выпускаться согласно ГОСТ 30674-99 Блоки оконные из поливинилхлоридных профилей. Технические условия. При этом вас могут ввести в заблуждение, и предложить сертификат на профиль, полученный согласно ГОСТ 30673-99 Профили поливинилхлоридные для оконных и дверных блоков.

Согласитесь, что разница есть, хоть с первого взгляда и не очевидна. Если производитель не имеет сертификата на окна, то и гарантировать их качество он не может. Качество профиля гарантирует завод-производитель, но окно, как мы выяснили, состоит из других довольно значимых элементов, кроме собственно ПВХ.

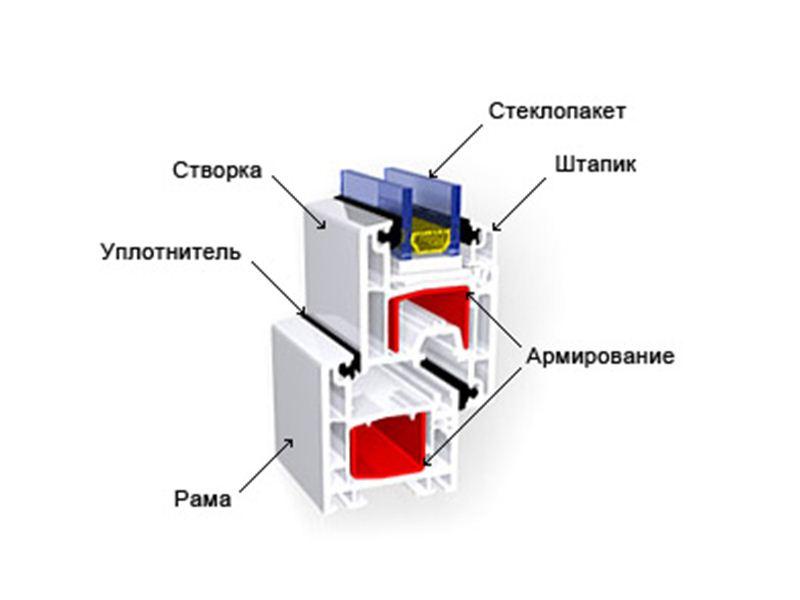

Составляющие элементы обычного металлопластикового окна

На территории Европы качество изделий из ПВХ регламентируется стандартом EN 12608 SR «Непластифицированный поливинилхлорид (PVC-U) для изготовления окон и дверей». Почему мы вообще упоминаем о европейских стандартах, которые не могут применяться на территории России?  Ведь у нас разные технологии строительства, отличаются измерительные системы.

Окна из ПВХ изобрели и поставили на поток в Германии, поэтому европейское качество в определенной степени считается эталоном. Несмотря на некоторые отличия, общие требования у данных нормативных документов весьма схожи.

Они определяют:

• необходимые толщины, и в зависимости от этого класс профиля,
• уровень шумо- и теплоизоляции,
• срок эксплуатации.

Класс профиля

Здесь нам следует разобраться, что такое толщина профиля пластикового окна. Имеется ввиду не ширина профиля — об этом чуть ниже, а размер стенок.

Разделяют внешние и внутренние стенки, и их толщина влияет на:

• прочность профиля,
• стабильность его формы,
• величину срока его эксплуатации.

Внутренние стенки формируют профиль с технических сторон, и после сборки окна не видны. Это поверхность, в которую монтируется заполнение и сторона, которая сопрягается со стеной при монтаже. Внешние стенки формируют дизайн окна, а именно — уличную и комнатную поверхность профиля.

Согласно толщины этих стенок, профиль делится на 3 класса:

Поскольку вы не сможете проверить толщину стенок, то определить класса профиля вам поможет сертификат. Самыми высокими эксплуатационными свойствами обладают окна, изготовленные из профилей класса А.

Важно! Качество окна зависит не только от толщины стенок профиля, но и от его монтажной ширины и количества камер.

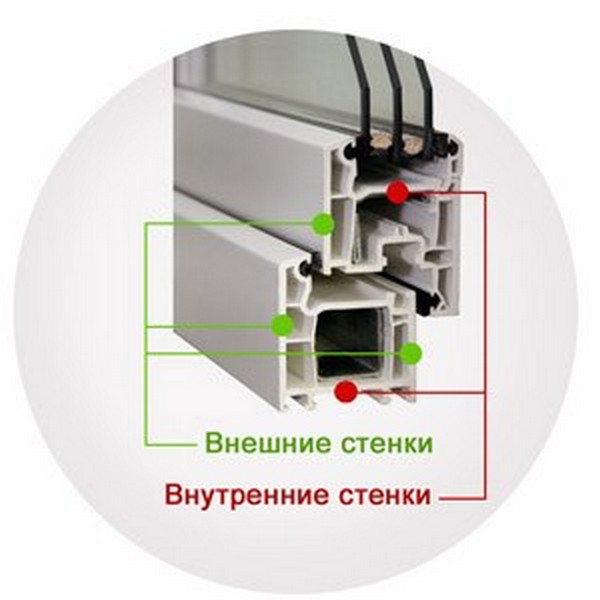

Класс профиля определяется, исходя из толщины внутренних и внешних стенок

Внутренние камеры

Разница между профилями пластиковых окон может заключаться и в количестве внутренних камер. Данный показатель также существенно влияет на теплоизоляционные качества конструкции. Самое малое количество камер – 3. Такие системы профилей используются для остекления нежилых помещений или в районах с высокой (выше нуля) среднегодовой температурой.

Чем больше количество камер, тем «теплее» профиль. Тем не менее, наступает предел, где эта зависимость перестает работать, и показатель теплоизоляции увеличивается незначительно. Поэтому устанавливать окна с количеством камер в профиле более 6 экономически не целесообразно.

Совет: Для собственной квартиры или дома мы рекомендуем 4 – 6 камерный профиль с сопротивлением теплопередаче 0,7 — 0,85 м2*С/Вт.

Назначение камер внутри профиля:

• центральная – для установки армирующего элемента;
• внешняя (ближайшая к улице) – для вывода конденсата из полости профиля;
• внутренняя – для улучшения сопротивления теплопередаче, с увеличением числа камер увеличивается теплоизоляция.

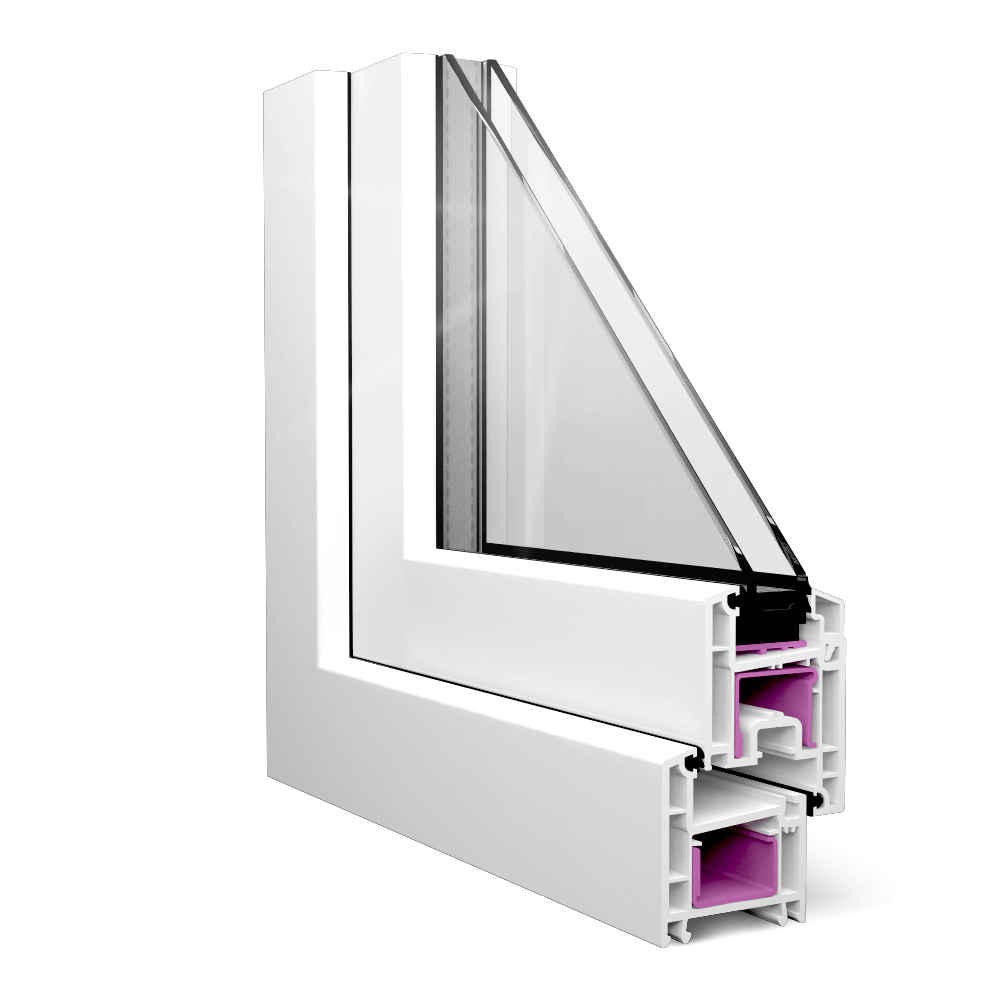

3-х камерный профиль в разрезе пластикового окна

Монтажная ширина

Количество камер влияет на ширину профиля – показатель, по которому довольно часто оценивают качество окна. Размер между противоположными сторонами внешних стенок профиля называется «монтажная ширина оконного профиля».

Самый узкий профиль, трехкамерный, обладает шириной 58 мм. При наличии 5 внутренних камер, минимальная ширина профиля – 70 мм. Кроме того, что ширина дает возможность увеличить количество внутренних камер в профиле, что повлечет повышение коэффициента сопротивления теплопередаче, данный размер позволяет комплектовать окна более широкими стеклопакетами.

На заметку! Есть обратная зависимость между монтажной шириной и количеством внутренних камер: не имеет практического смысла (хоть иногда и есть технологическая возможность) монтировать широкий пакет в трехкамерный профиль.

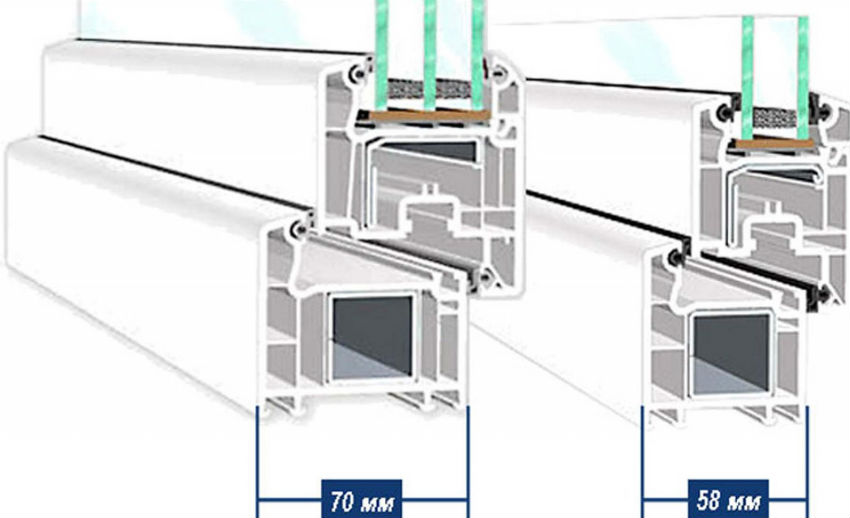

От монтажной ширины профиля зависит возможность установки стеклопакета

Армирование

Окна называют металлопластиковыми именно потому, что конструкция ПВХ изнутри усиливается металлической трубой.

• Армирующий профиль для окон ПВХ – это силовой остов, благодаря которому окно прочно держит геометрические формы. Кроме того, металл служит основой для крепления фурнитуры.
• В оконном производстве используется оцинкованный металл, что позволяет избежать возникновения коррозии, но увеличивает стоимость самой конструкции. Для снижения цены некоторые производители используют вместо замкнутой квадратной трубы П-образное усиление.
• В случае, когда такая конструкция монтируется в типовой квартире или в частном доме, где размеры проемов сравнительно невелики, такая экономия не имеет смысла. Небольшие конструкции сами по себе обладают значительной жесткостью, поэтому П-образного усиления вполне достаточно.

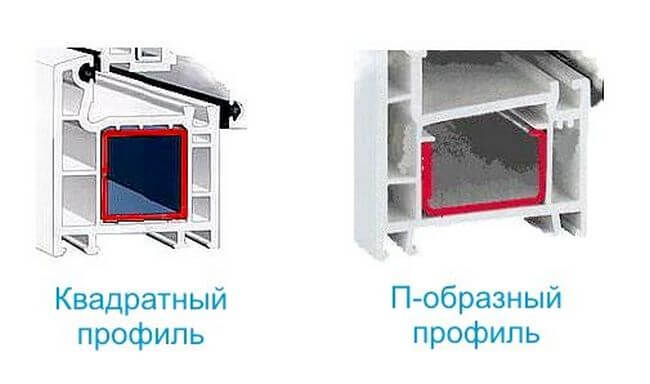

Замкнутое и П-образное армирование в коробку

Еще один вариант экономии, о котором вы можете никогда не узнать — это установка армирования толщиной стенки 1,2 мм. ГОСТ на окна из профиля ПВХ позволяет использовать металл с толщиной стенки в диапазоне 1,5 – 1,2 мм, так что нарушений здесь нет.

Выбор бренда

Итак, мы разобрались в вопросе профили окон: какие бывают, и чем отличаются друг от друга. Выяснили, на что еще в конструкции следует обращать внимание, и надеемся, что выбор профиля для пластиковых окон станет для вас немного легче.

Если подводить своего рода итог, то можно сказать, что все профильные системы можно разделить условно на 3 группы:

1. Дорогой «немецкий» профиль для пластиковых окон. Сюда отнесем весь зарубежный материал, за исключением турецкого. Отличительной чертой таких профилей является идеальный внешний вид — как правило, они имеют глянцевую, практически зеркальную поверхность и очень прочные даже на вид. Примеры: Schüco (Шуко), Funke BauLine (Функе Баулайн), ARtec (Артек), SALAMANDER (Саламандер). Так же отличительным признаком данных марок является то, что они выпускают целые линейки комплектующих, позволяющих собирать самые фантастические конструкции окон.

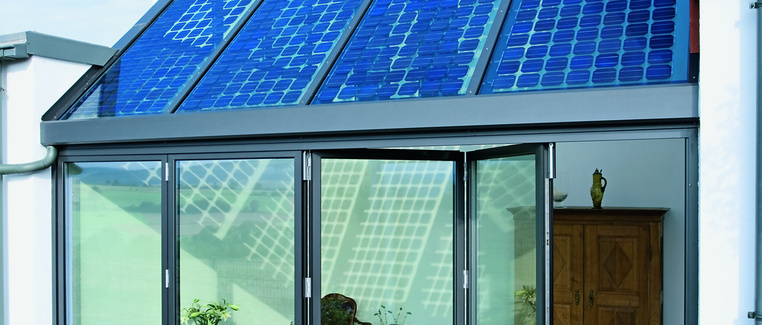

Пример сложной конструкции реализованной с использованием профиля Шуко

2. Средняя ценовая группа – окна пластиковые из российского профиля. То есть, в большинстве случаев производство находится на территории России, но технологии, оборудование и владельцы – зарубежные. Таким образом, качество здесь контролируется, но цена ниже, поскольку исключается таможня, упрощается логистика, да и рабочая сила в России дешевле. Примеры: Veka (Века), КВЕ (КБЕ), REHAU (Рехау).

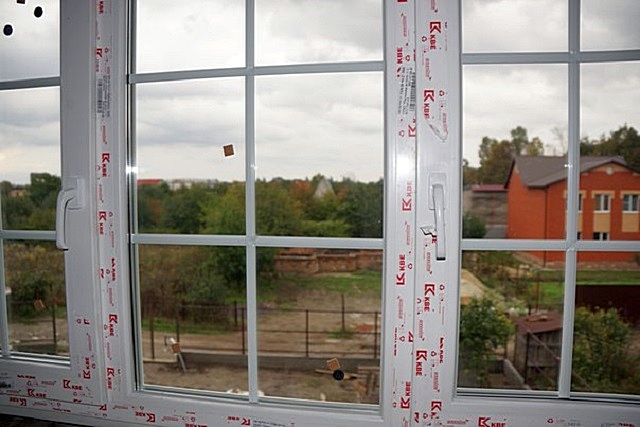

Окна пластиковые профиль КВЕ 70 с внутренней декоративной раскладкой в стеклопакете

3. Бюджетные окна (эконом класс). В данном случае и производство находится в России, и контроль качества отечественный. Нельзя сказать, что всё плохо, но по факту – самые мягкие профили, с пористой поверхностью. Непрофессионал на новом окне не увидит отличий, но со временем профиль начинает «грязнеть». Эти системы довольно редко используют в жилых помещениях владельцы, зато с удовольствием монтируют застройщики. Примеры: PROPLEX (Проплекс), MONTBLANC (Монтблан), СОК (Самарские Оконные Конструкции), PLAFEN (Плафен).

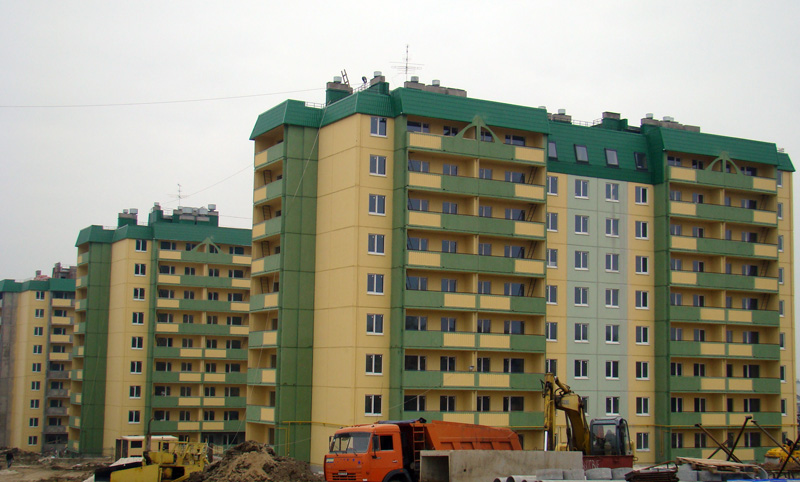

Благодаря низкой стоимости, профили отечественных производителей очень часто используются при остеклении типовых многоэтажек

Сравнительная таблица

Для того, чтобы понять какой лучше профиль для окон ПВХ, сведем самые популярные бренды в таблицу. Мы оставляем за собой право на субъективный взгляд, ваше мнение может отличаться от нашего. Не оценивая качество немецких производителей, остановимся лишь на тех марках, производство которых находится на территории России.

Таблица — рейтинг профилей пластиковых окон:

Заключение

Теперь вы знаете, как определить профиль пластикового окна, когда оно уже установлено. И что при выборе фирмы по производству окон стоит обращать внимание не только на виды профиля, но и на качество других комплектующих конструкции. Надеемся, что мы объяснили вам, чем толщина профиля отличается от ширины, и как выбрать правильный ПВХ профиль для пластиковых окон.
