Тёплый инфракрасный пол под плитку: разновидности греющих элементов, особенности их монтажа и подключения

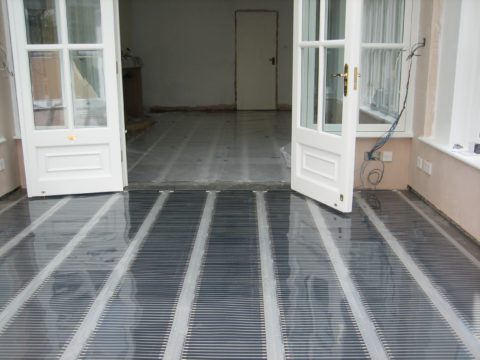

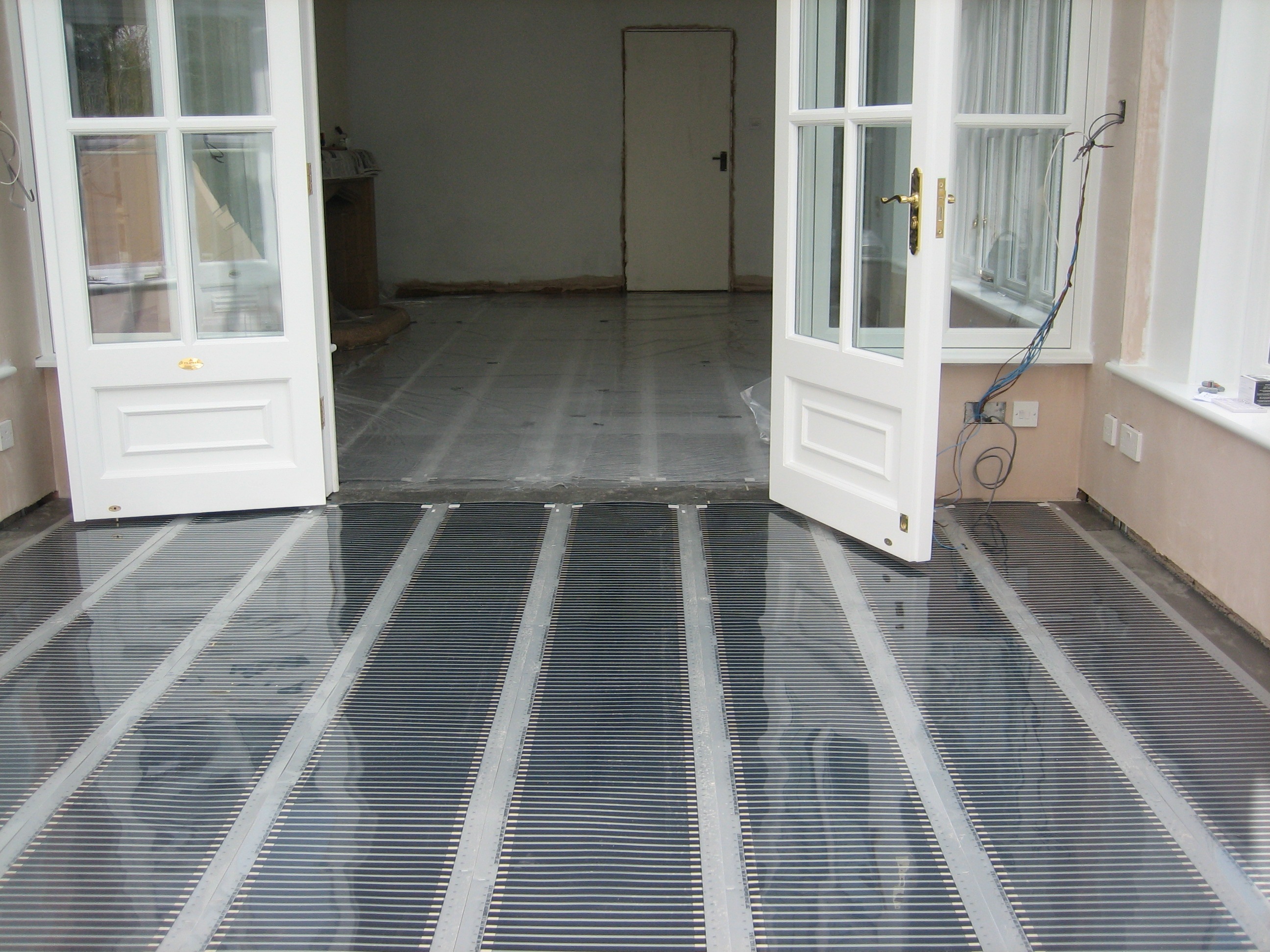

Подогрев пола по всей площади

Если в частных домах подогрев пола чаще всего организуется за счёт водяных труб, связанных с основным отоплением, или являющихся вторым контуром для работающего на газе котла, то когда необходимость в напольном обогреве возникает в квартире, своё внимание лучше обратить на электрические системы. Хоть водяные полы обходятся дешевле, но подключать их к центральному отоплению нельзя.

Поэтому рекомендуем установить тёплый инфракрасный пол под плитку в прихожей, кухне и ванной — и поверьте, комфортная температура будет во всей квартире, так как в данном случае греется не воздух, а предметы, которые и начинают излучать тепло.

Греющие элементы с ИК излучением

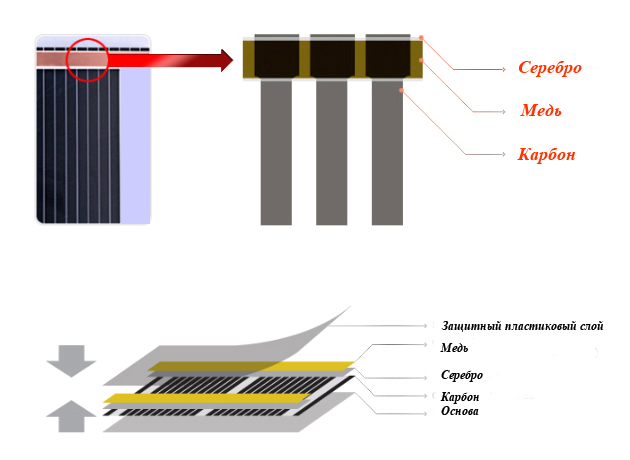

ИК полы могут работать на основе греющих плёнок или стержней, собранных в некое подобие полотна, именуемого стержневым матом. Разница между ними состоит только в том, как токопроводящие жилы упакованы —  в плёнку или сформованы в виде спиц.

У продукции разных производителей могут быть некоторые отличия, связанные с мощностью и температурными возможностями нагревательных элементов, но и принцип действия, и порядок монтажа  аналогичен.

• В этой статье мы подробно обсудим, как устанавливается плёночный инфракрасный пол под плитку. И кстати, эта самая плитка может находиться не только на полу, но и на стене, так как греющие плёнки – единственный вариант, который можно монтировать не только на горизонтальные поверхности (в том числе и на потолок), но и на вертикальные.
• Наиболее востребованы плёнки, с температурным ограничением до 27 градусов. Для пола это наиболее комфортная температура, а некоторые покрытия и не могут выдерживать больше. Правда, керамика к таковым не относится, и под неё вполне можно уложить высокотемпературную модель – например, если это не комната, а ванная, или балкон.
• В любом случае, по параметрам и характеристикам полы подбираются в соответствии с назначением и размером помещения. При этом их не обязательно монтировать по всей площади. Обычно там, где планируется поставить мебель, греющие элементы не закладывают.

Примечание: В идеале, подогрев пола под плитку (или любое другое покрытие) устанавливается максимум на 70% от общей площади помещения.

Основание для подогреваемых плиточных покрытий

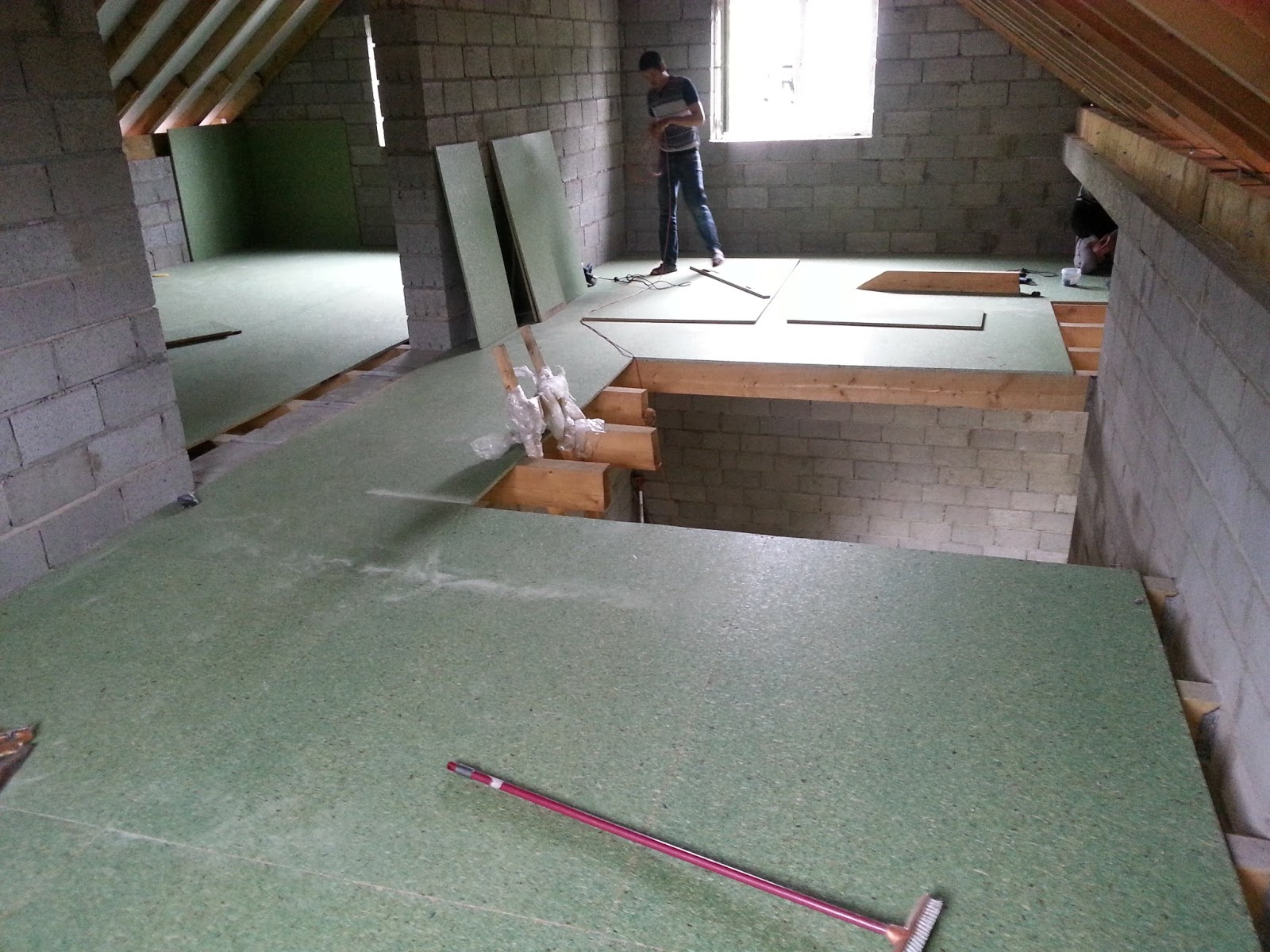

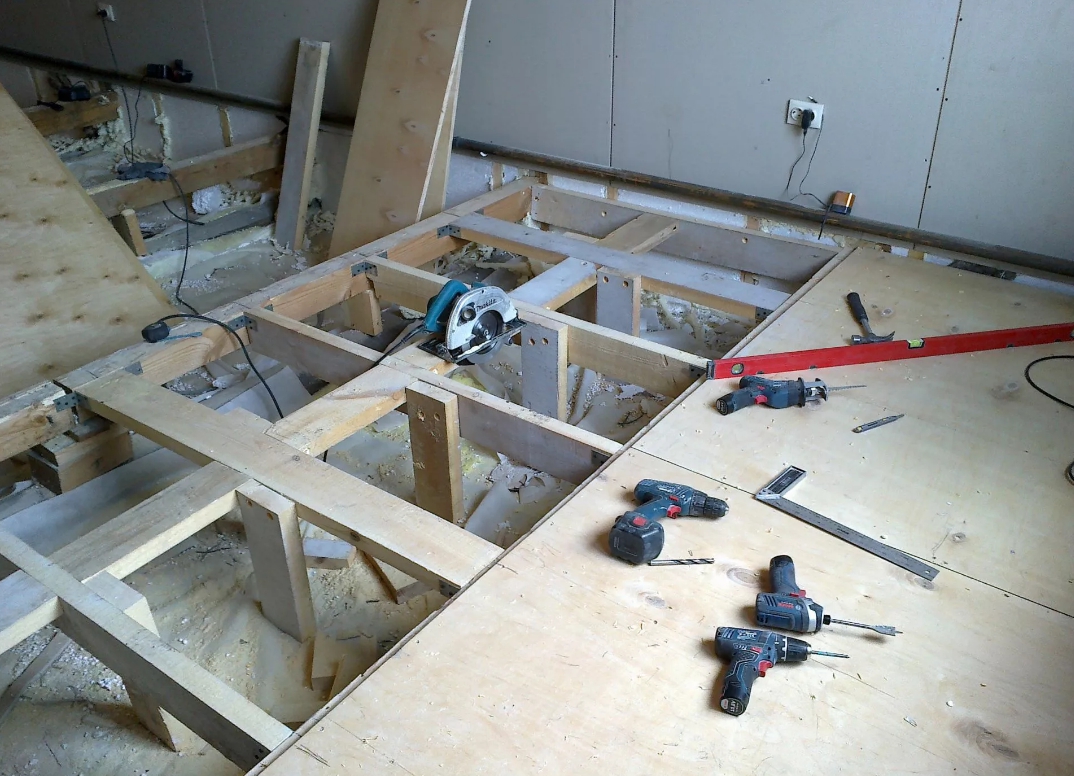

Несмотря на то, что плитка является облицовочным материалом и монтируется на клей, основанием для неё может являться не только бетонная плита, но и сборные поверхности из фанеры, гипсоволоконных или цементностружечных листов. Тут всё зависит от конструктива перекрытия, которое может быть балочным не только в индивидуальных домах, но и в квартирных малоэтажных зданиях старой постройки.

В связи с этим многие интересуются, можно ли укладывать плитку, если  основание деревянное?

На заметку: Уложить кафельное покрытие можно на любом основании – главное, чтобы оно было правильно подготовлено. В частности, если это сборное черновое покрытие, поверх него обязательно должен быть залит плавающее наливное покрытие. А уже по нему устраивают полы с подогревом.

В остальном, укладка инфракрасного тёплого пола под плитку выполняется похожим образом, поэтому, взяв за основу видео в этой статье, приступим сразу к основному процессу.

Вариант с плёнкой

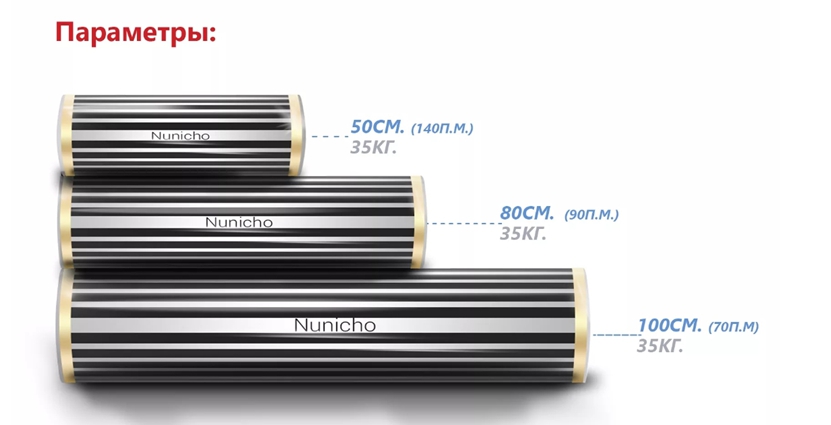

В конструкции плёночного пола, кроме самой плёнки, которая варьируется по ширине от 50 до 100 см, присутствуют:

• Зажимы (клеммы);
• Провода с термодатчиком;
• Изоляционные ленты или гильзы (в зависимости от модели);
• Подложка (может и не понадобиться);

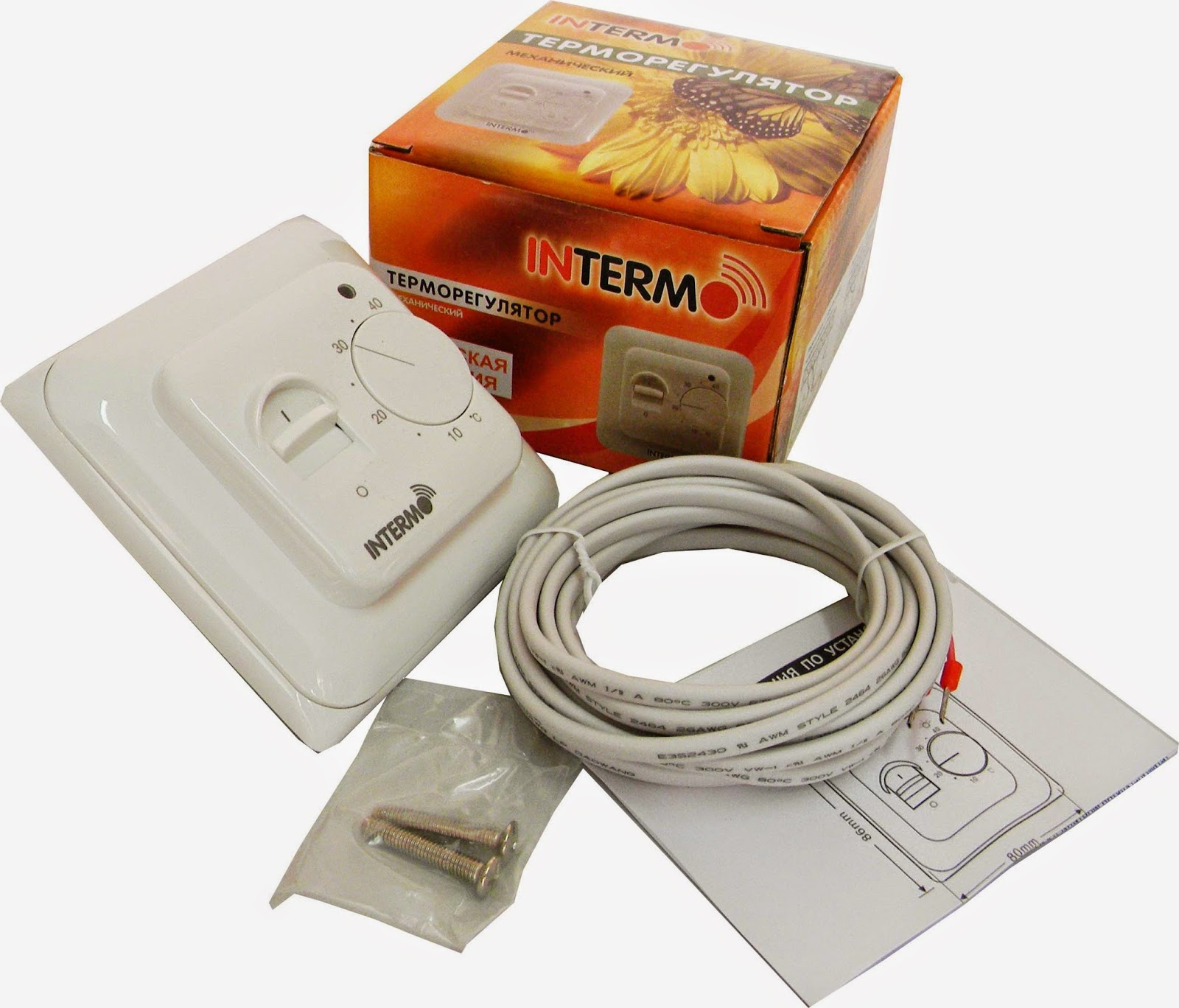

• Терморегулятор.

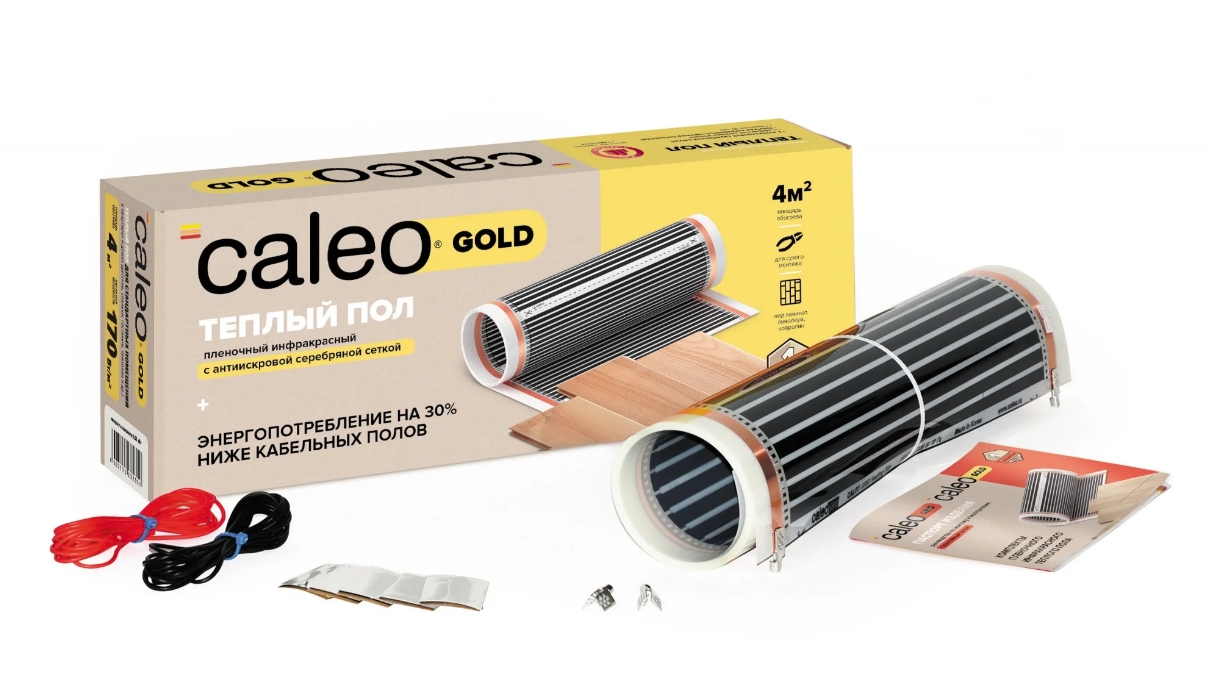

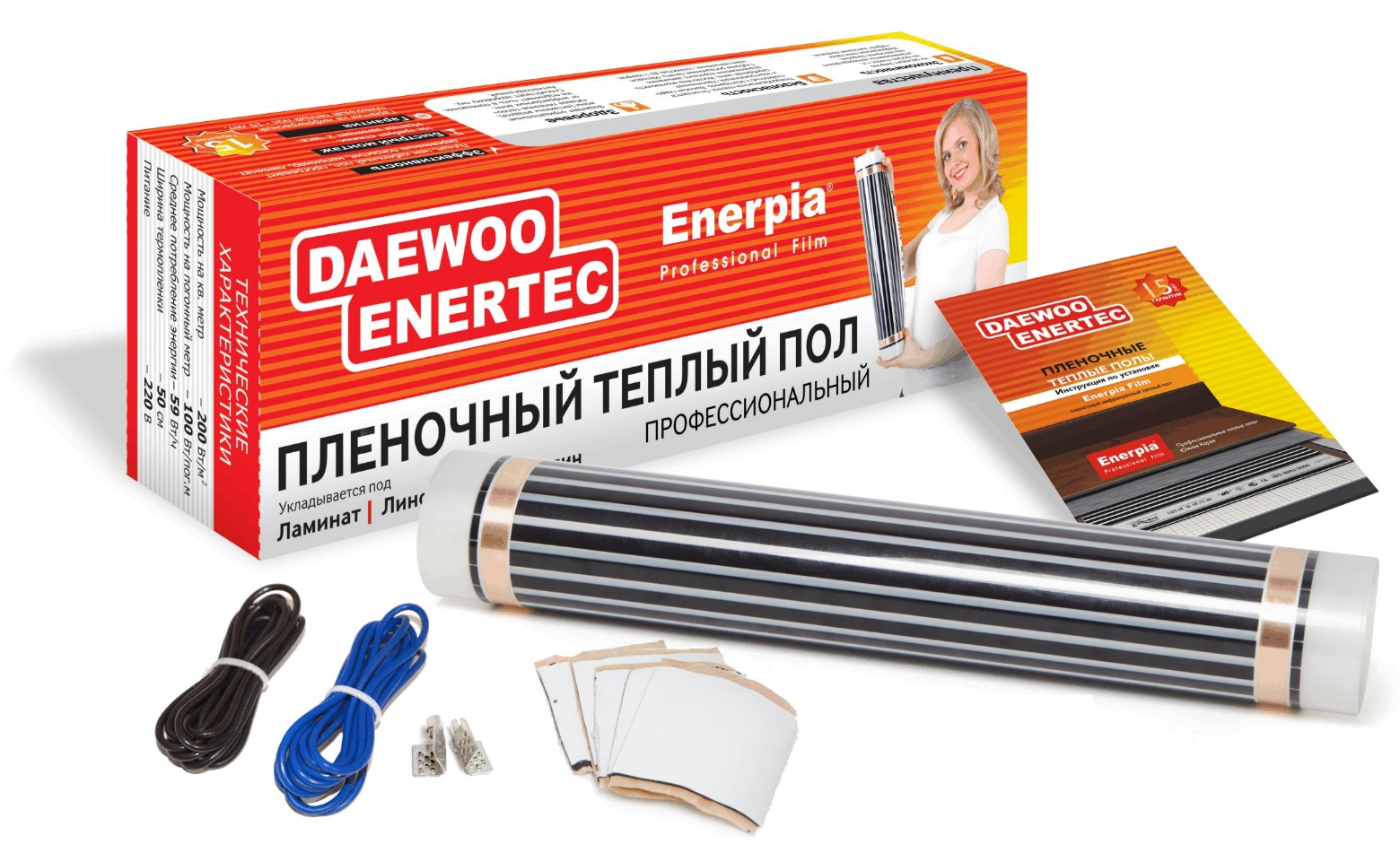

Если вам нужно подогреть пол площадью 2-4 м2  (ванная, балкон, прихожая), это количество плёнки — плюс всё что нужно, чтобы осуществить монтаж своими руками, можно купить комплектно от производителя.

Иногда в наборе может быть и терморегулятор, но чаще всего этот приборчик приходится подбирать самостоятельно. Его цена зависит от разновидности прибора и заложенных в него опций, и может сильно варьироваться — электронные дороже, чем модели с механическим управлением.

При необходимости подогрева пола в больших помещениях, покупать комплекты вообще не выгодно. Проще приобрести один большой рулон плёнки, и отдельно подобрать остальные элементы. Правда, кроме них нужны ещё и кое-какие инструменты: стриппер, ручной пресс, ножницы и нож.

Из материалов понадобятся грунтовки: обеспыливающая и адгезионная, акриловый клей, на который можно клеить и плёнку, и плитку. В общем, набор материалов зависит от разновидности плёнки и типа основания.

Монтаж

Ниже дана инструкция по устройству на бетонном основании напольной греющей системы последнего поколения, с повышенной прочностью плёнки, которая позволяет клеить плитку прямо поверх неё (без заливки дополнительной стяжки):

Шаги, фото	Комментарий
Шаг 1 – уборка основания	Одним из наиболее важных условий является чистое основание, поэтому его перед началом работ нужно подмести и пропылесосить.

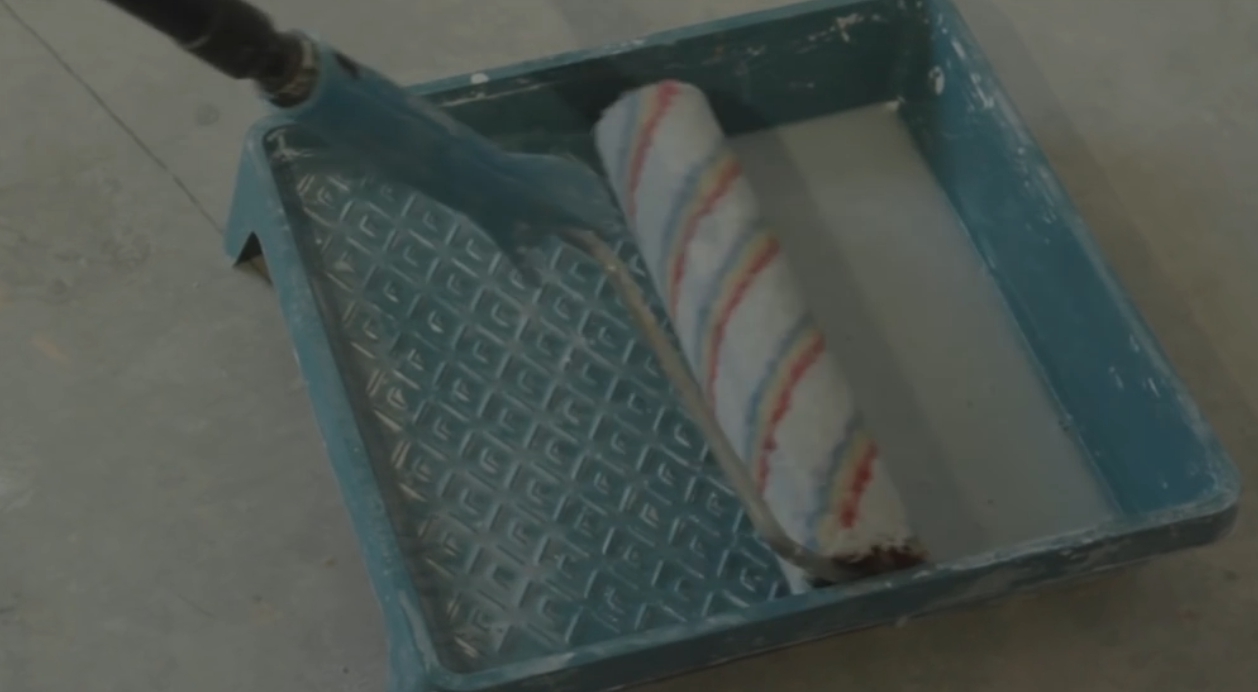

Шаг 2 — грунтование	Оставшуюся пыль свяжет обеспыливающая грунтовка, которую достаточно нанести в один слой.

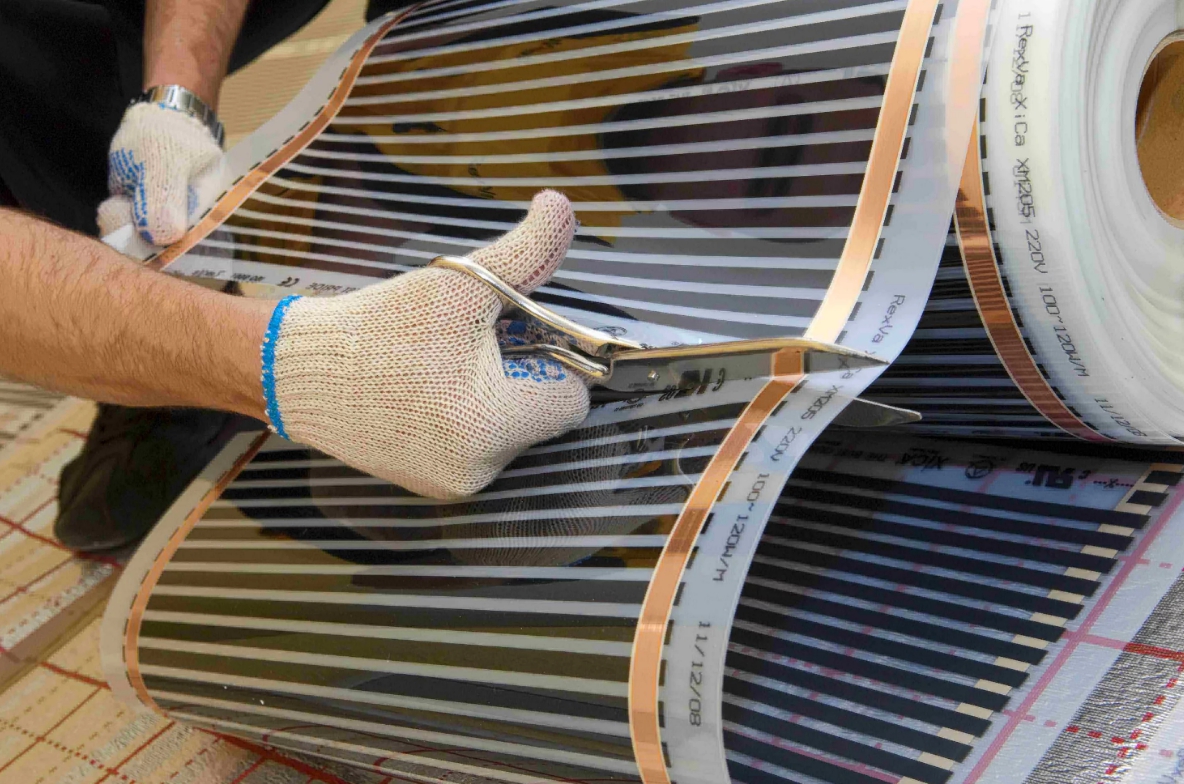

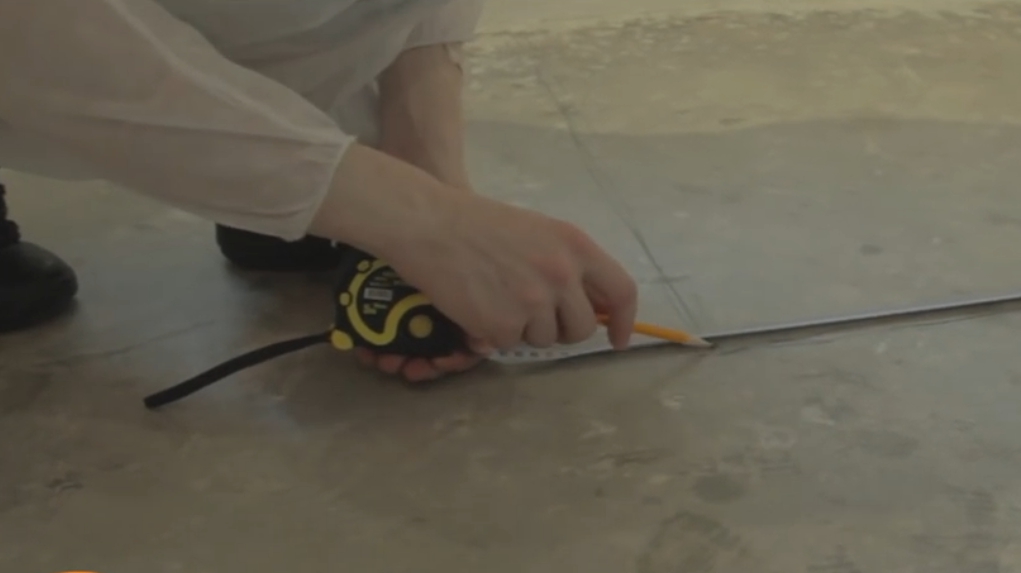

Шаг 3 – разметка рядов укладки полотен	С помощью рулетки и карандаша нужно, с учётом ширины полотен, наметить все ряды их укладки.

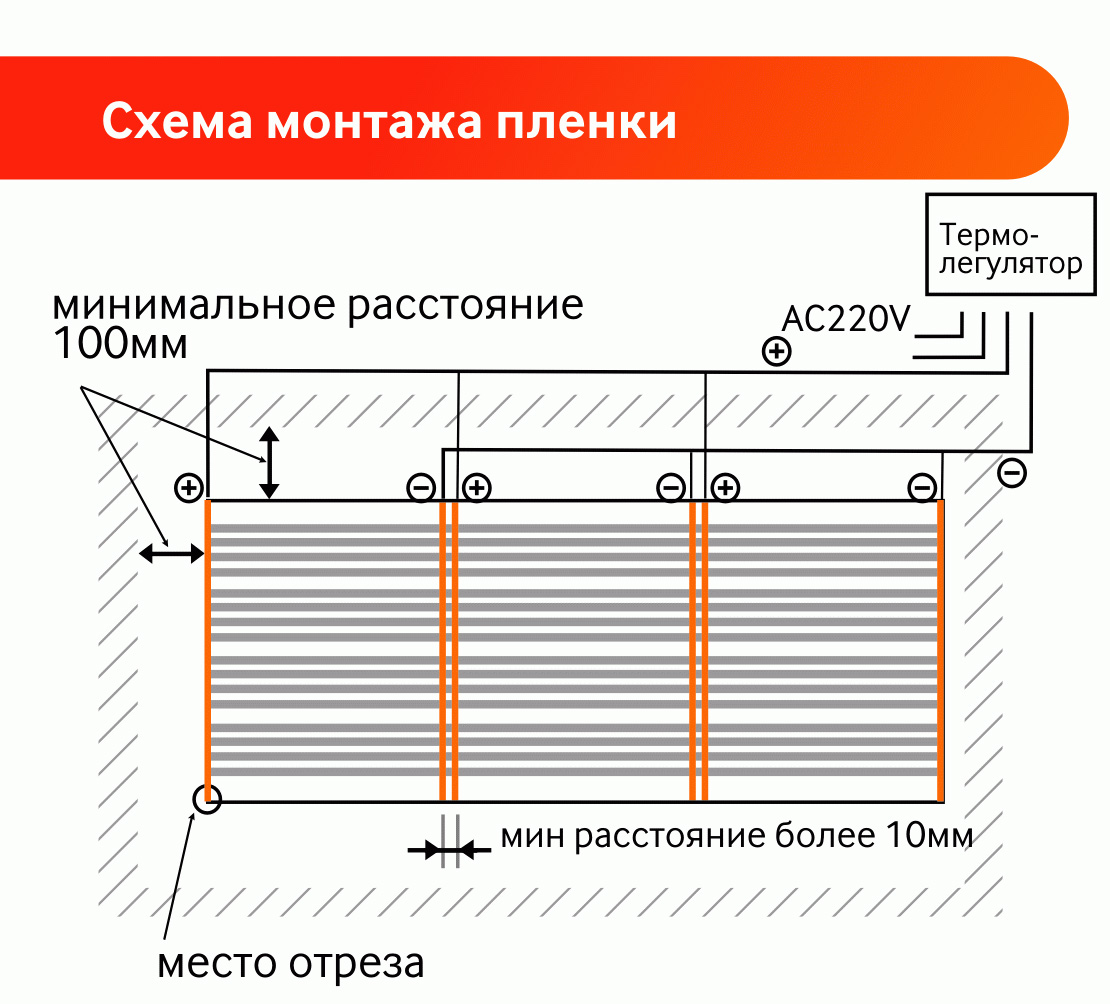

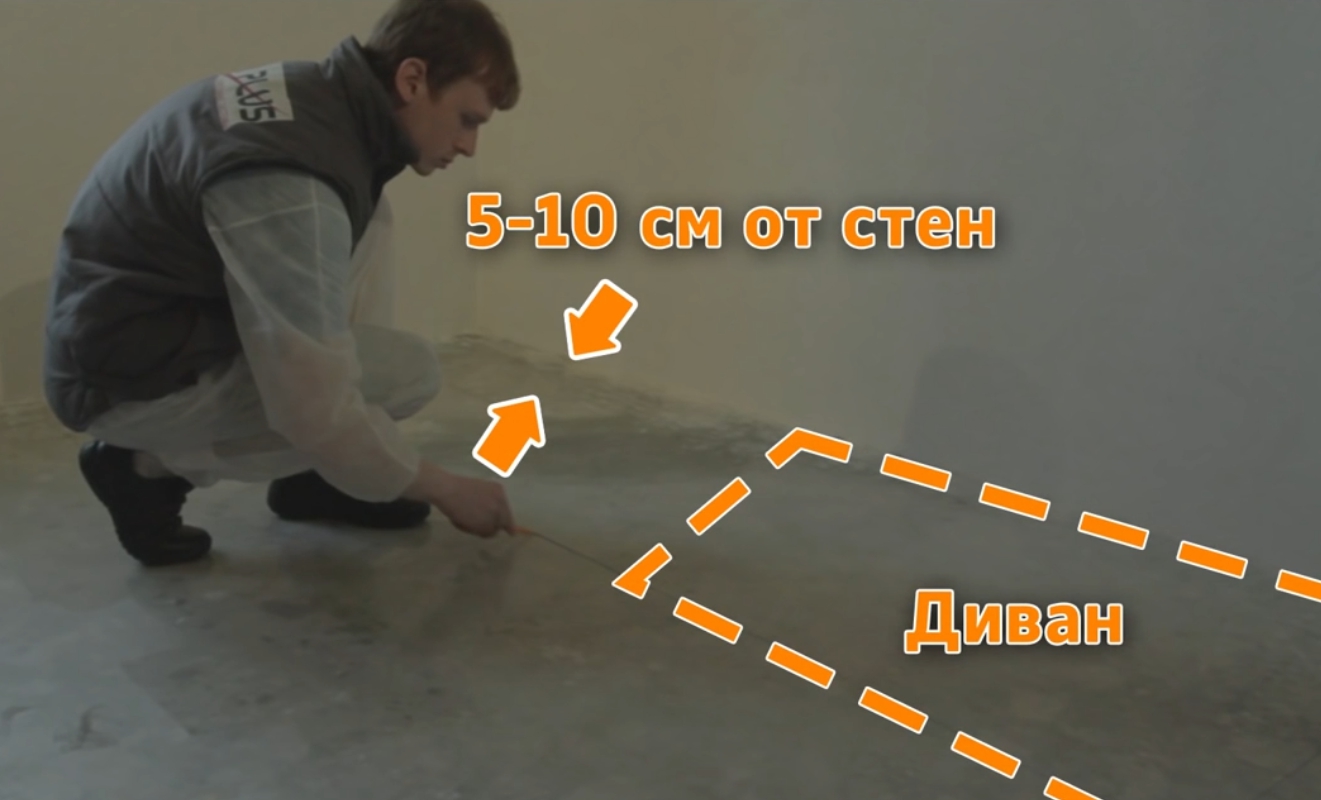

Шаг 4 – обеспечиваем отступ от стен	Плёнка никогда не укладывается вплотную к стенам, минимальный отступ составляет 5 см. Но если вдоль стен будет стоять мебель, зазор делают с учётом её габаритов в плане.

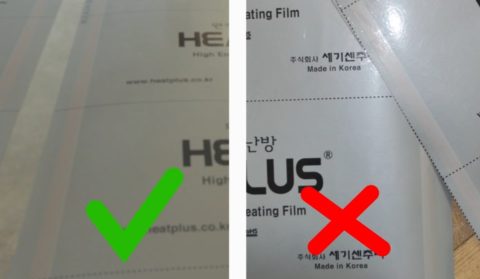

Шаг 5 – укладка полотен	Теперь можно стелить полотна, отрезая куски нужной длины от целого рулона. Они укладываются встык (ни в коем случае не внахлёст) и проклеиваются специальной соединительной лентой.

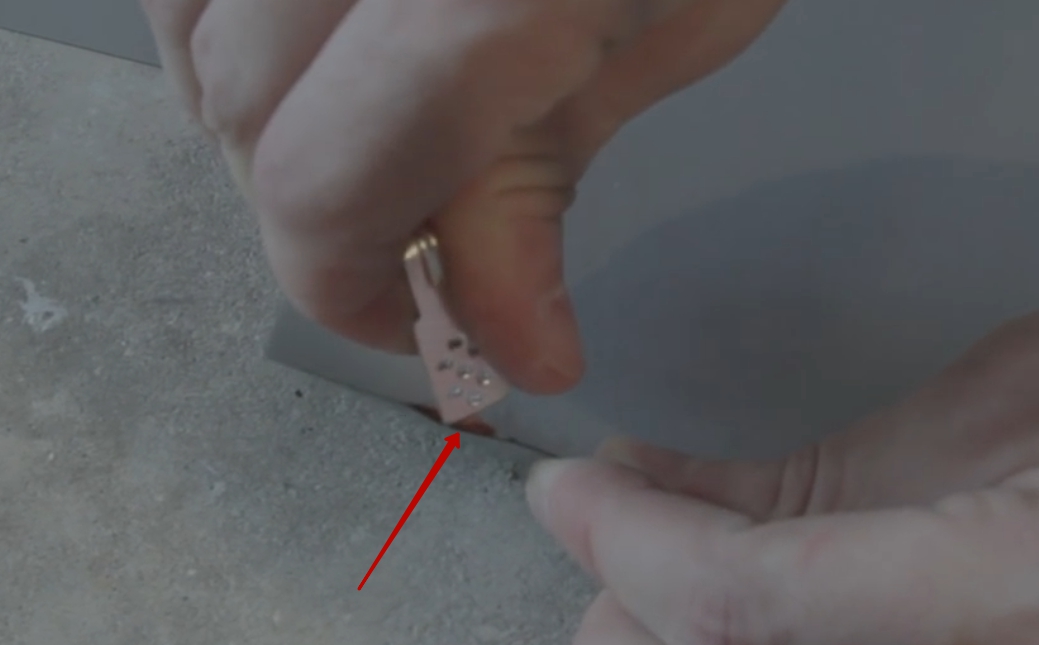

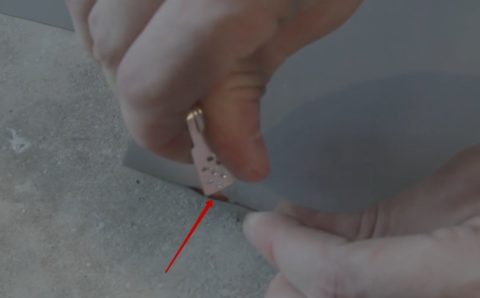

Шаг 6 – установка клипсы	Для установки клипсы  в плёнке имеются специальные кармашки.

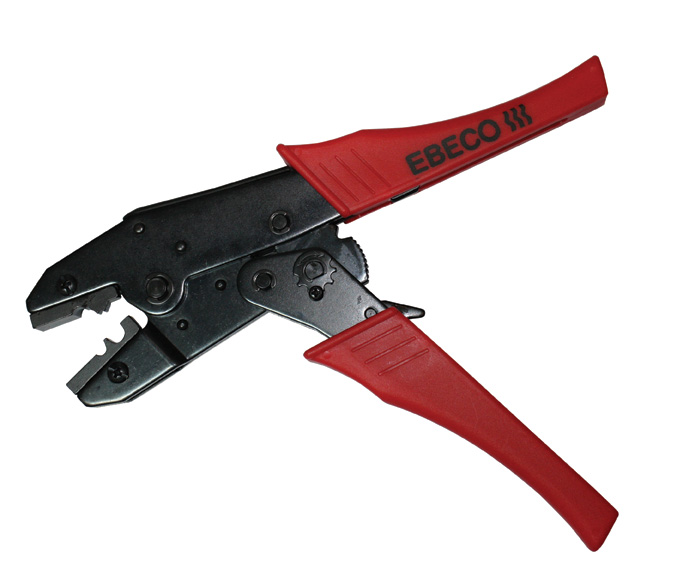

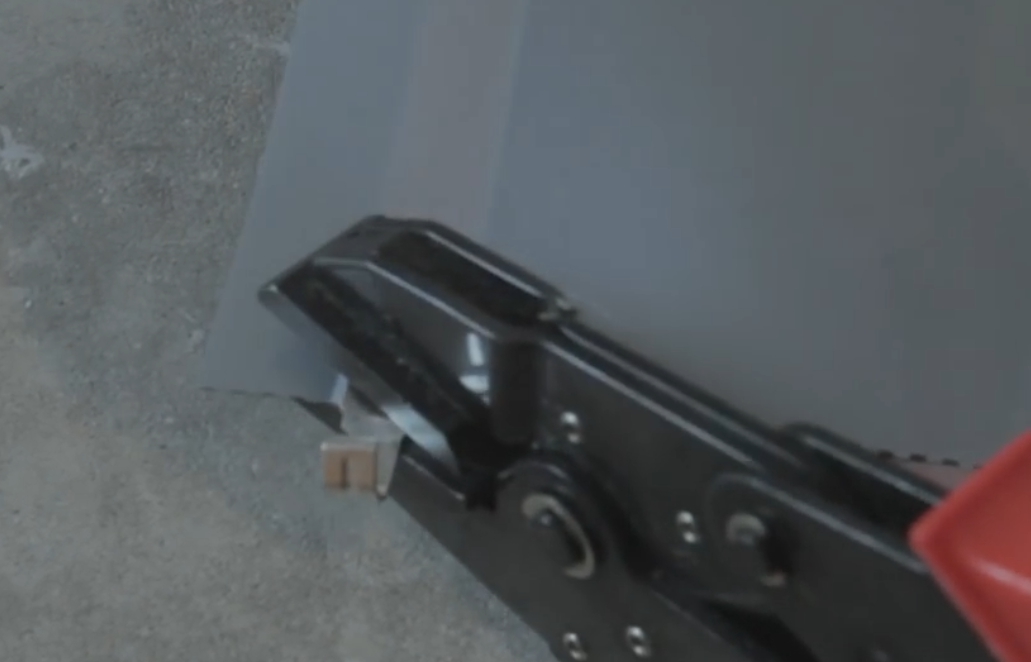

Шаг 7 – обжим клипсы	После установки клипсу нужно обжать с помощью ручного пресса.

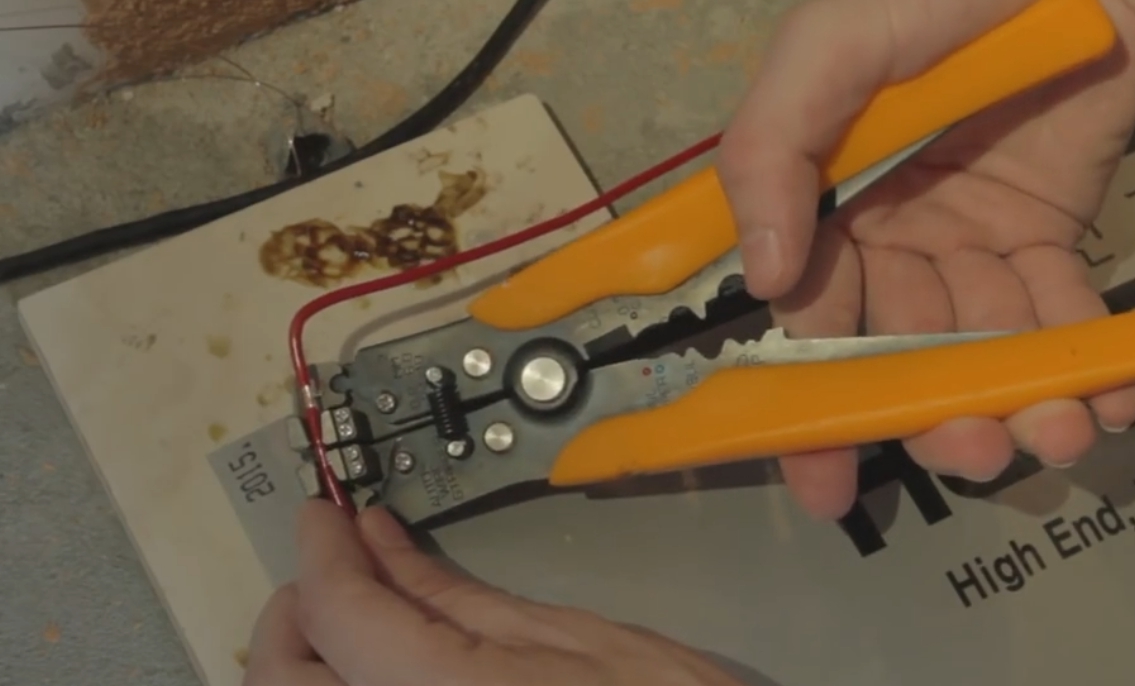

Шаг 8 – подготовка проводов	Как вариант, провод можно присоединить к плёнке и без клипсы. Достаточно срезать сегмент изоляции стриппером…

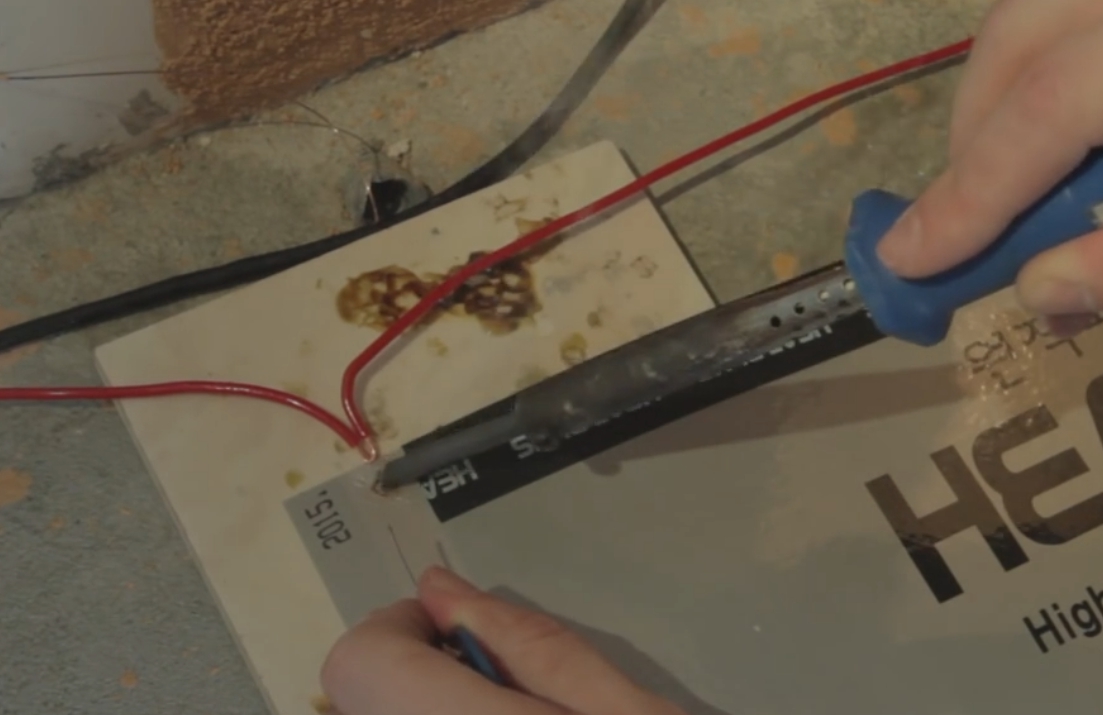

Шаг 9 — пайка проводов	… и припаять жилы к проводу в том месте, где должна стоять клипса. Способ вполне надёжен при условии выполнения качественной пайки.

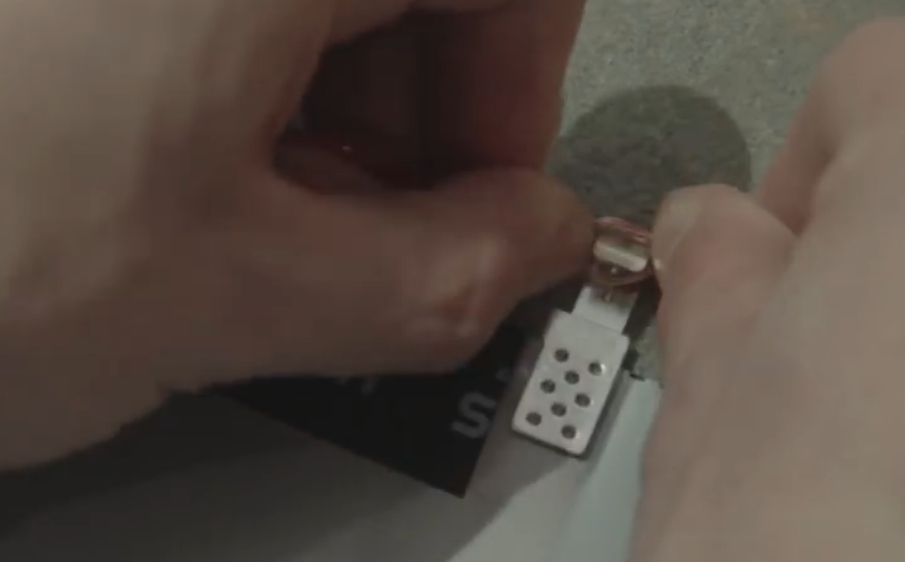

Шаг 10 – обвязка клипс проводом	Если всё же использованы клипсы, их полочку обматывают проводом, делая петлю, а затем плотно обжимают клещами.

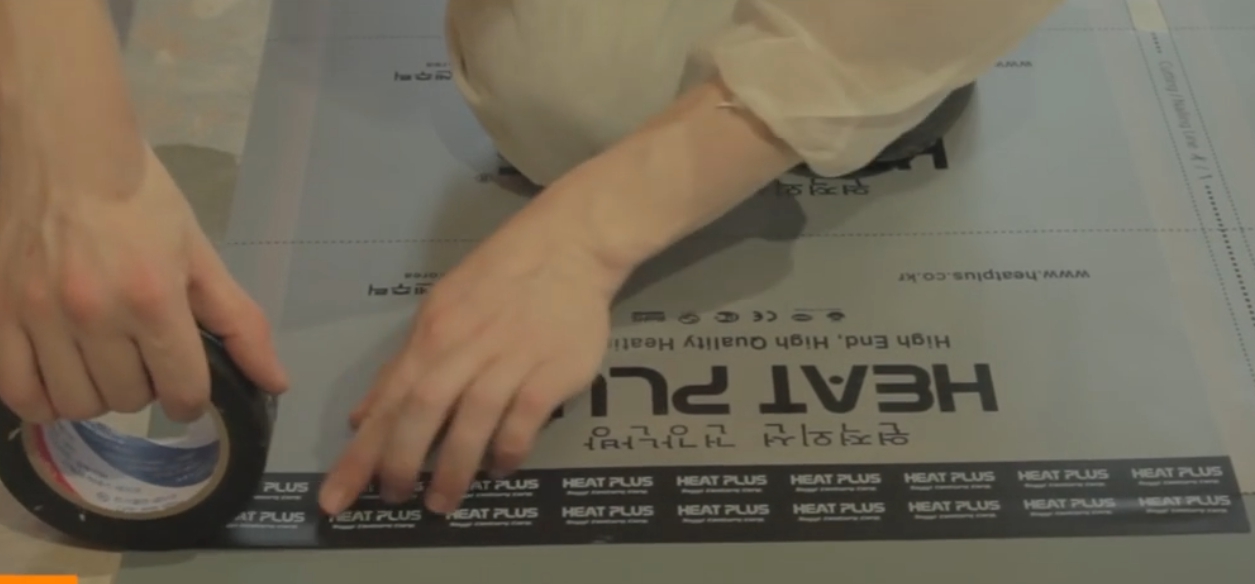

Шаг 11 – проклейка торцов плёнки	Все резаные торцы плёнки изолируются лентой, которую производитель предлагает в комплекте.

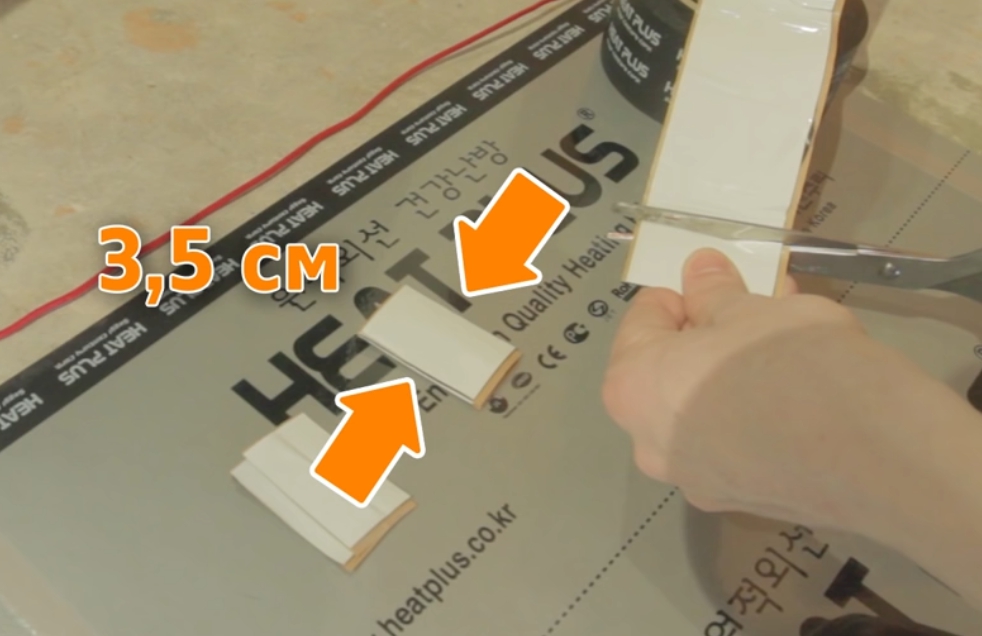

Шаг 12 – нарезка бутиловой ленты	Для изоляции соединений имеется отдельная лента – бутиловая. Её нарезают кусочками шириной 3,5 см, по два штуки на каждую клипсу или припой.

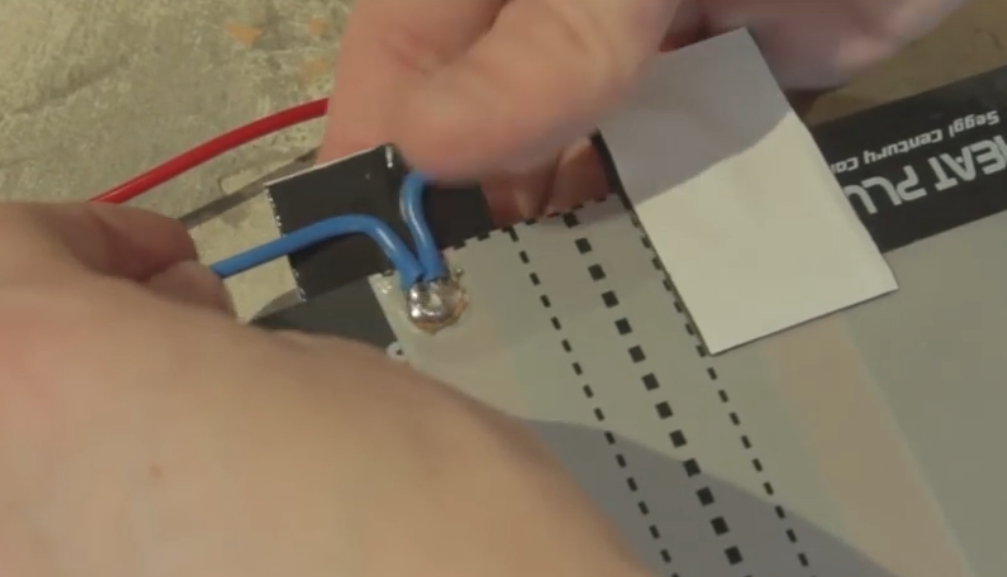

Шаг 13 — изоляция соединений бутиловой лентой	Один кусок изоляции кладётся под соединение липкой стороной вверх, а второй – на соединение, липкой стороной вниз. Плотно прижимаете их и получается изоляционный кармашек.

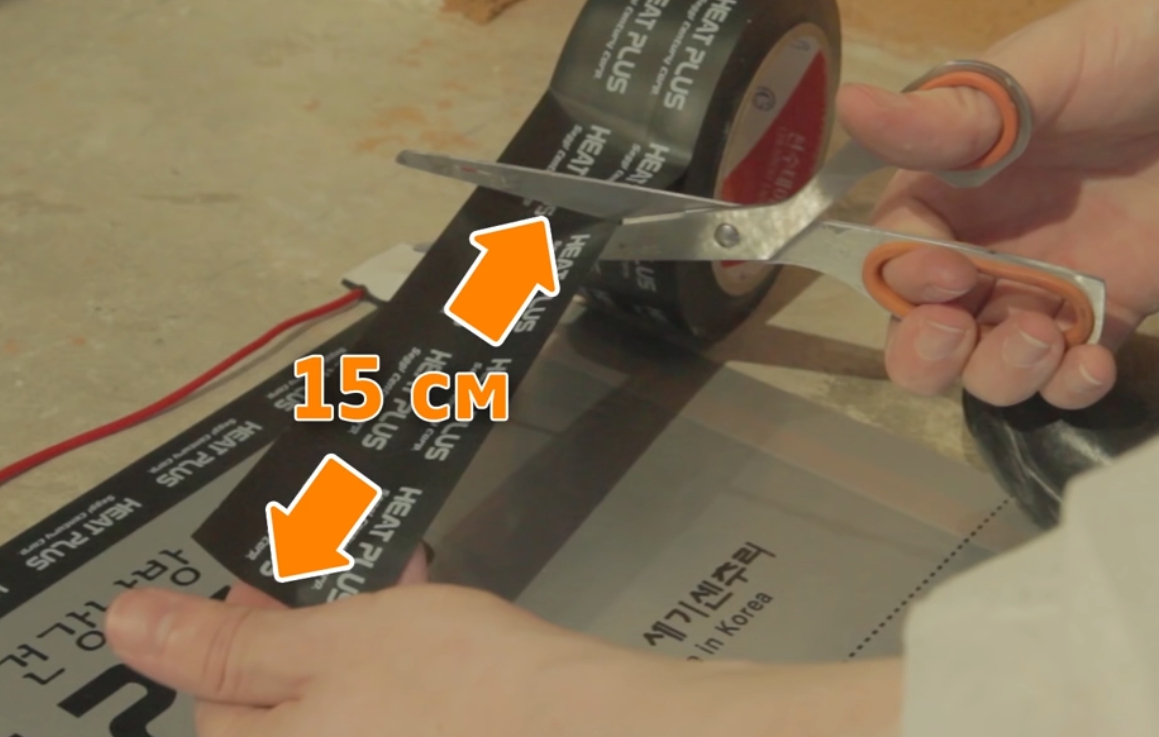

Шаг 14 – нарезка обычной изоленты	Теперь берёте обычную изоленту, и нарезаете её кусками по 15 см.

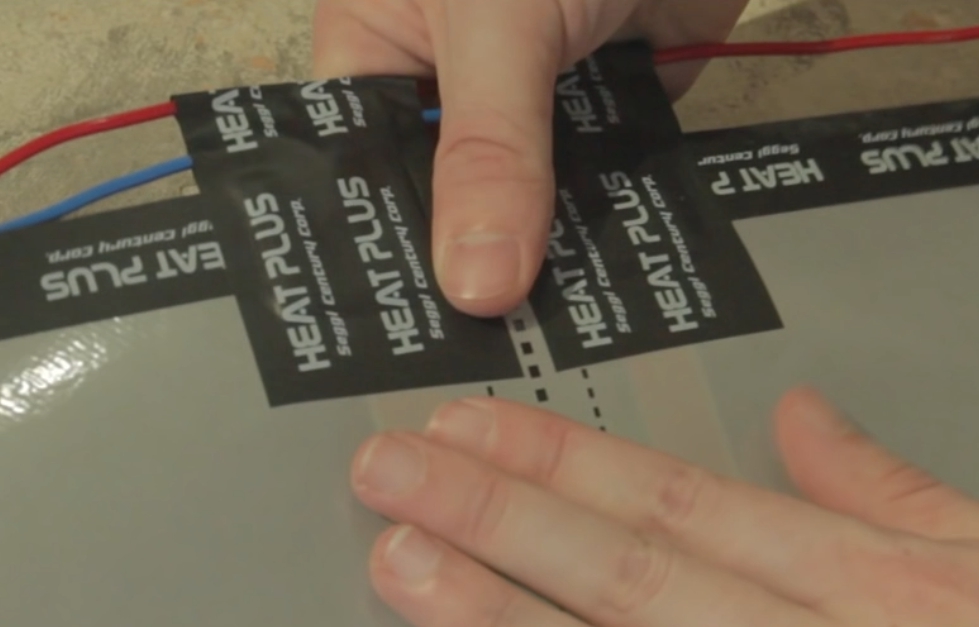

Шаг 15 – выполнение второго слоя изоляции	Поверх первого слоя изоляции наклеиваете второй, и получаете готовое герметичное соединение.

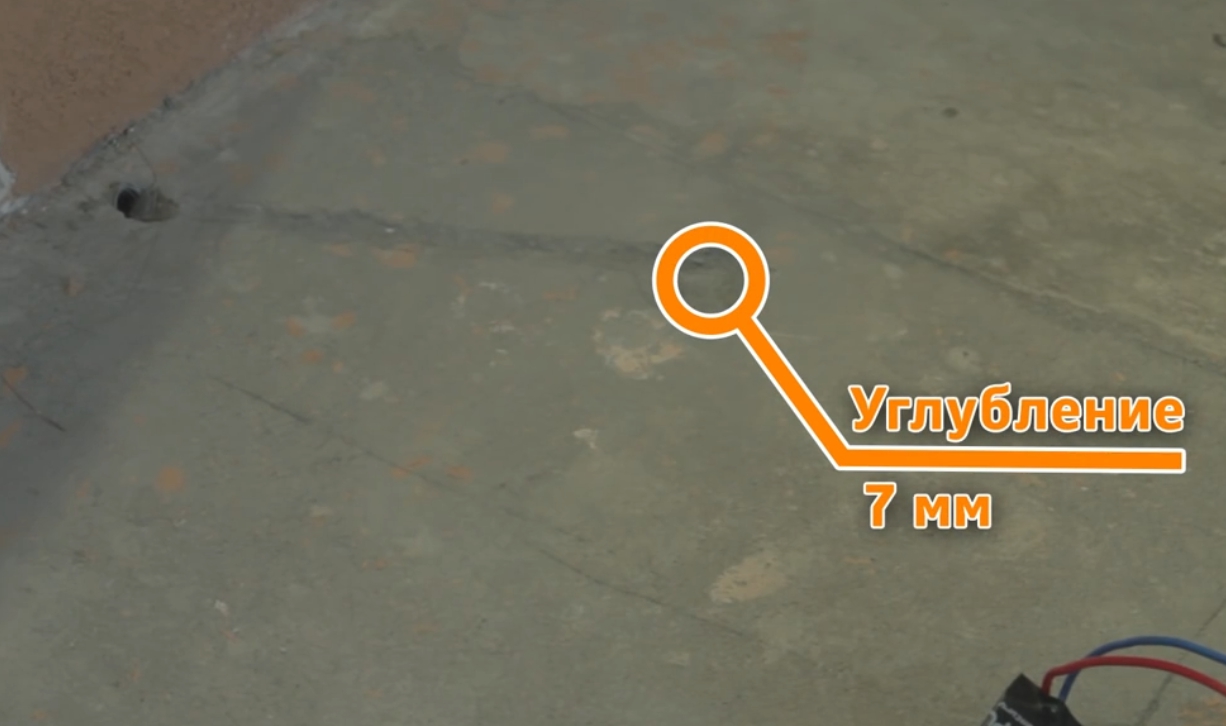

Шаг 16  — место укладки вывода термодатчика	На фото вы видите небольшое углубление в основании пола, выведенное из штрабы сантиметров на 30-40 от стены. Сюда будет укладываться провод с датчиком температур. Примечание: На момент укладки плёнки и штраба в стене, и углубление в полу должны быть уже сделаны.

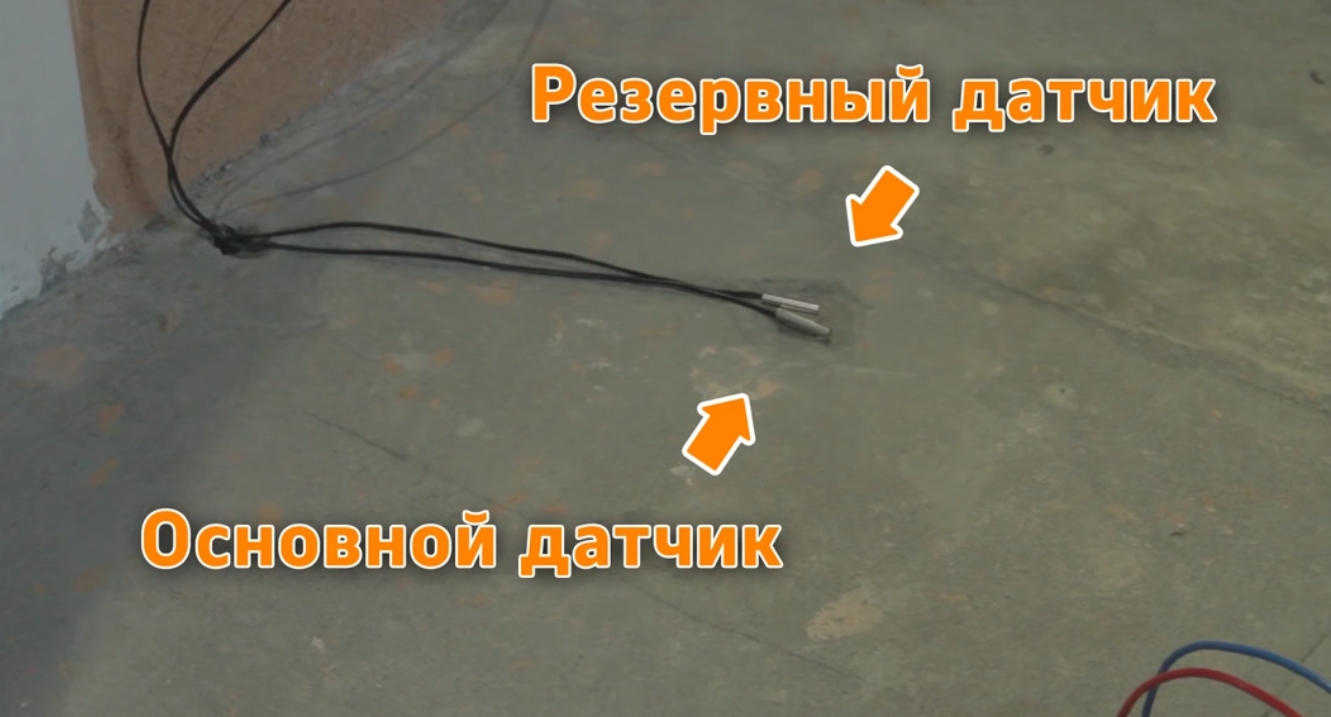

Шаг 17 – установка датчиков	В углубление устанавливаются датчики – основной и резервный.

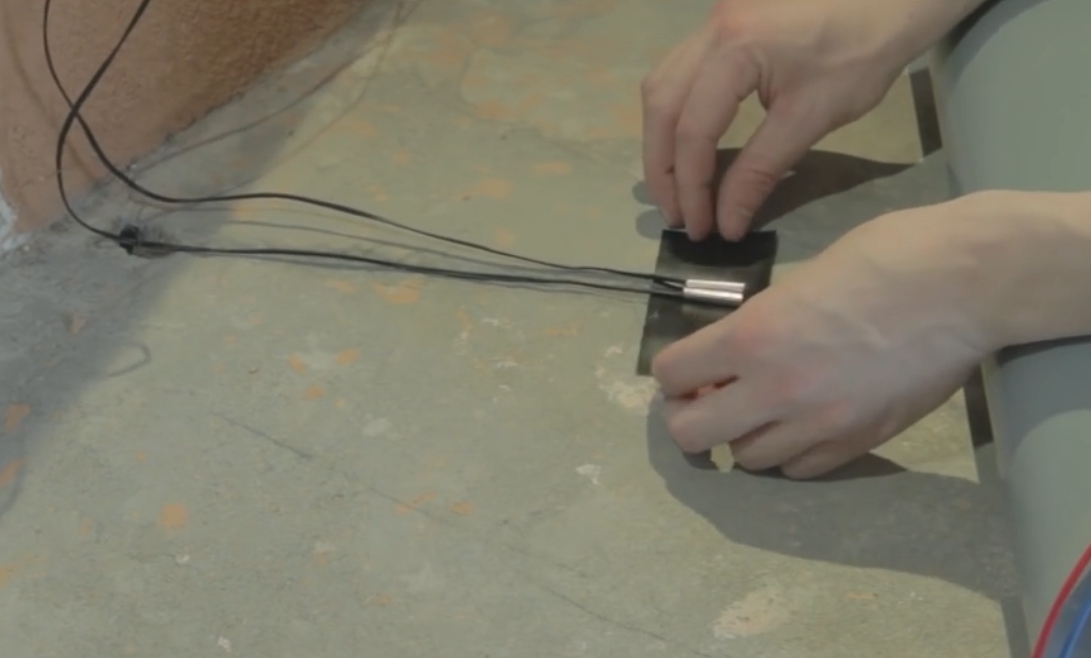

Шаг 18 – изоляция датчиков	Под датчики кладётся кусок изоляционной ленты липкой стороной вверх. Когда вы опустите плёнку и прижмёте её в этом месте, лента вместе с датчиком приклеится к тыльной стороне полотна.

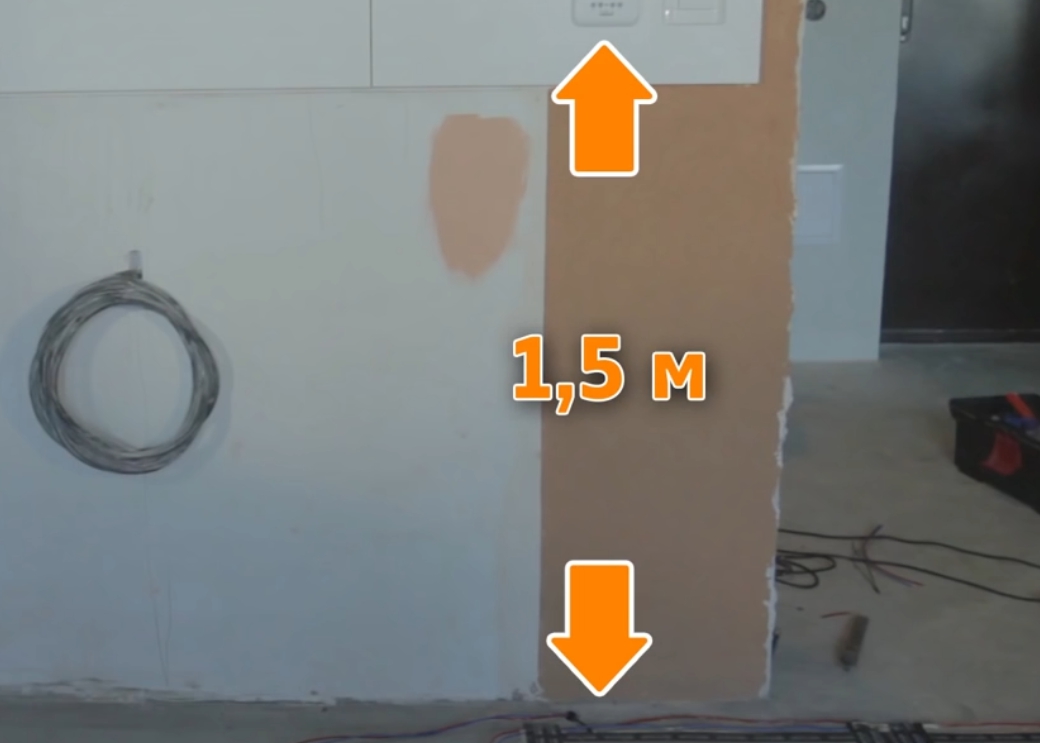

Шаг 19 – место для терморегулятора	Терморегулятор обычно устанавливают рядом с выключателем света,  на том же уровне от пола.

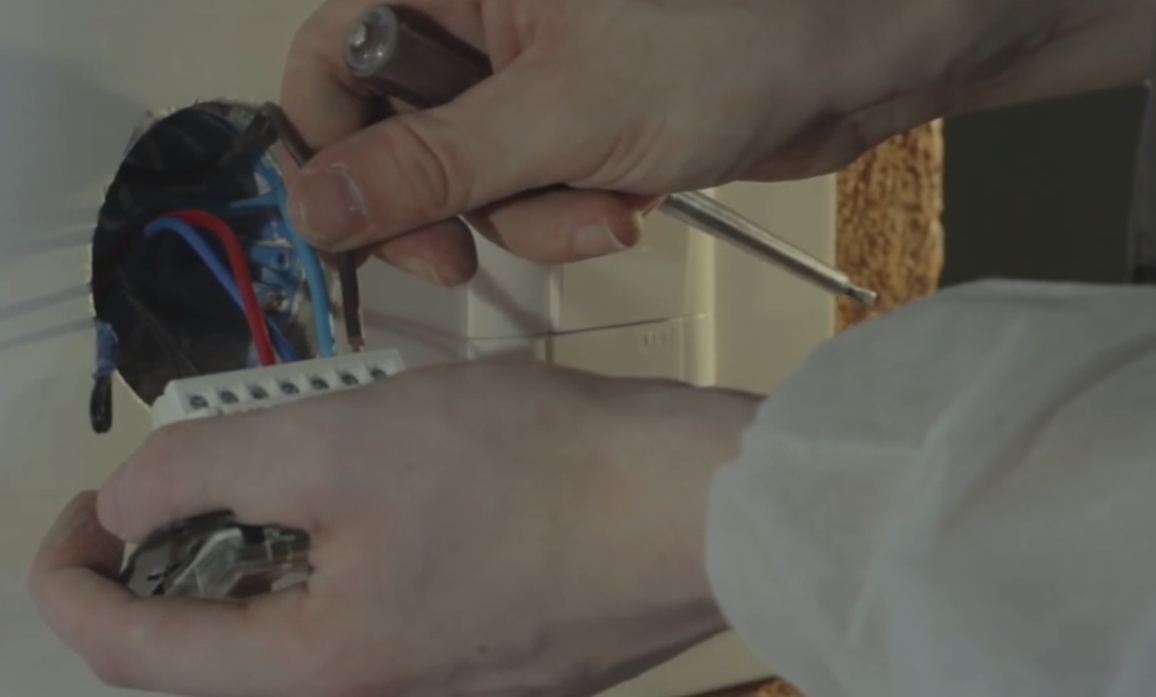

Шаг 20 – установка терморегулятора	Вся электрическая часть работ выполняется по схеме, приложенной к терморегулятору.

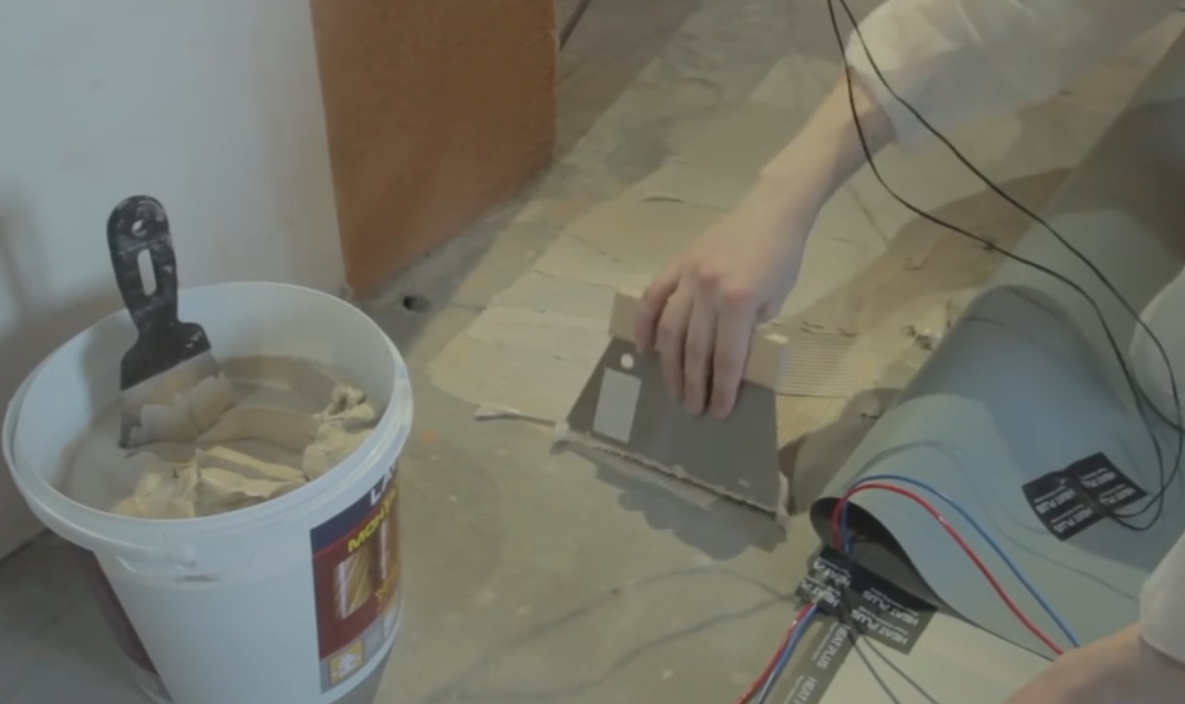

Шаг 21 – приклеивание плёнки к полу	После того, как вся система будет собрана, а её работоспособность протестирована, её нужно зафиксировать к основанию с помощью акрилового клея.

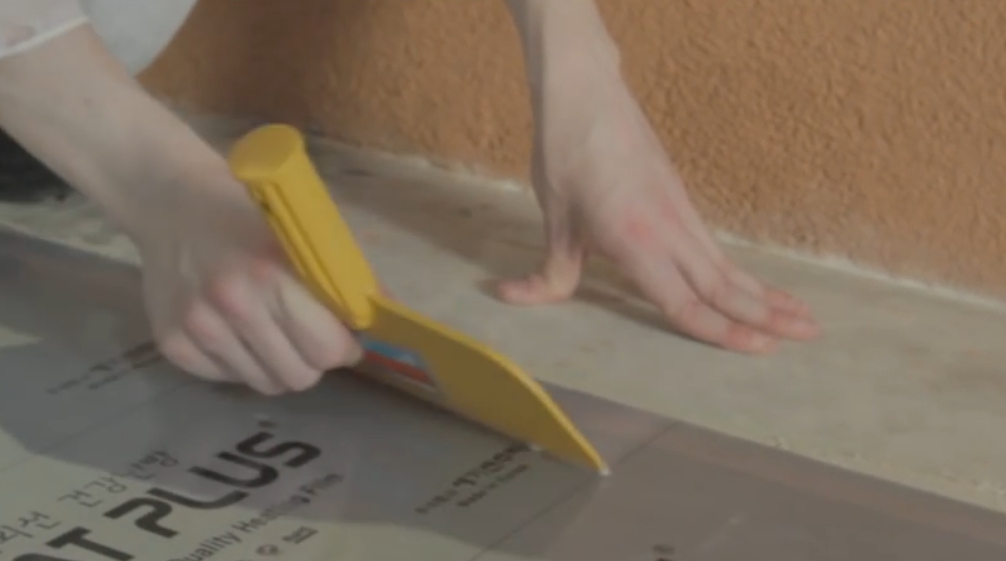

Шаг 22 – выгонка воздуха шпателем	Хорошо прижимаете листы и выгоняете воздух пластиковым шпателем, как это делают, когда клеят обои.

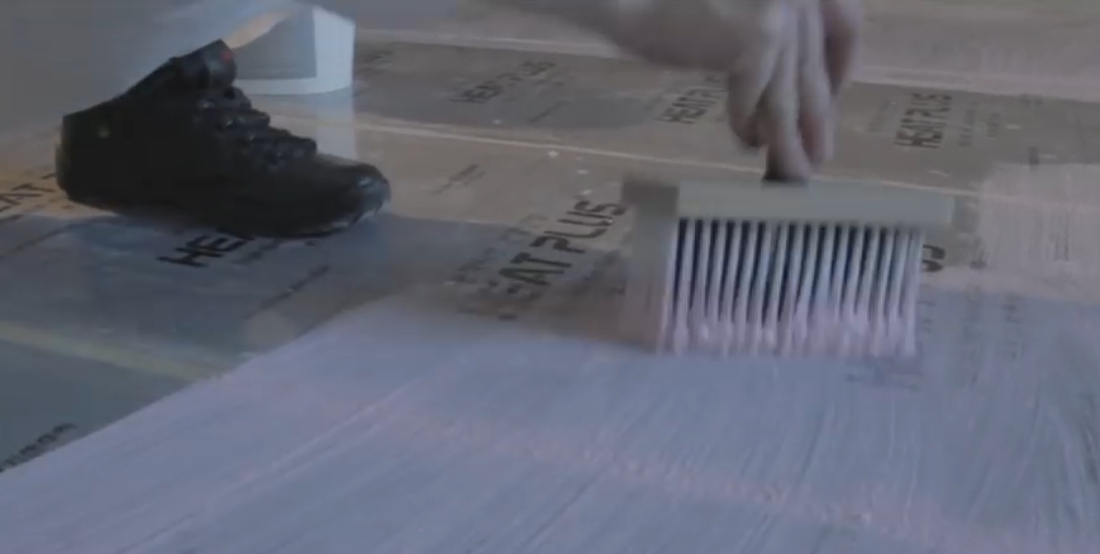

Шаг 23 – нанесение бетоноконтакта	Кода клей подсохнет, прямо поверх плёнки наносится кварцевая грунтовка – бетоноконтакт. Это нужно для создания адгезионной прослойки между плёнкой и плиточным клеем.

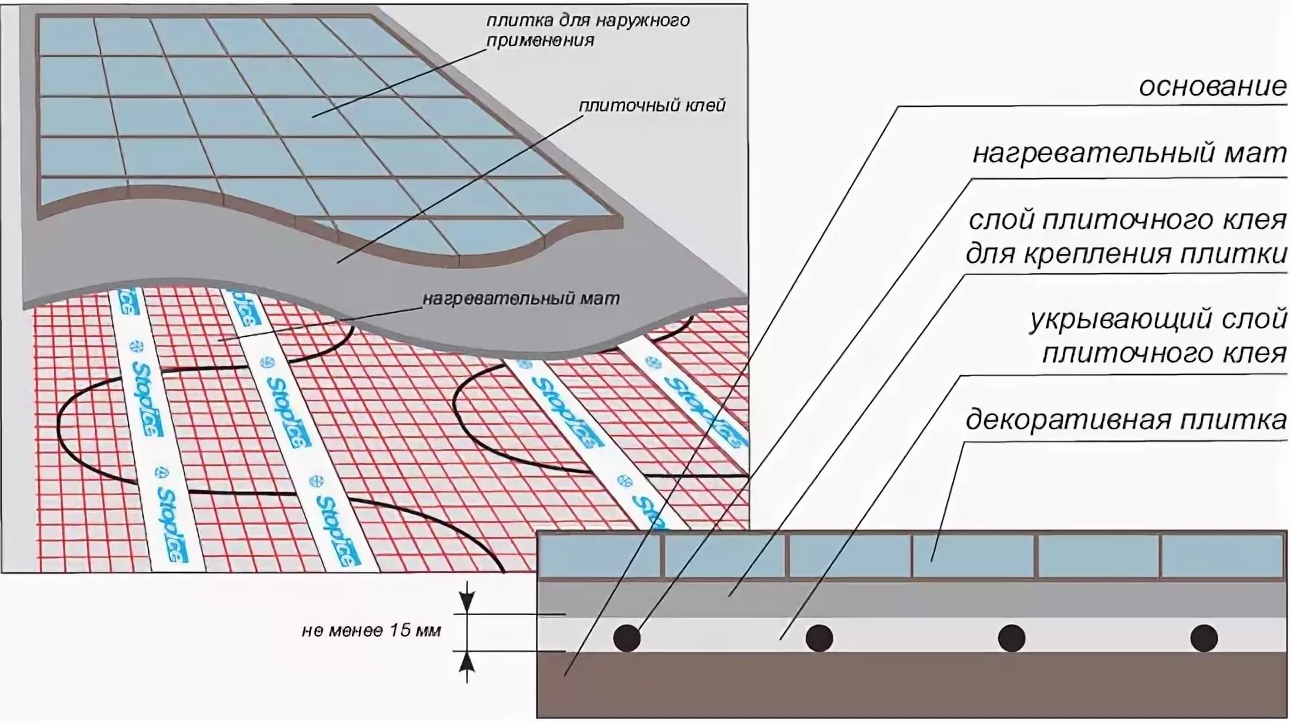

Шаг 24 – монтируется плитка	И в заключение производится укладка плитки на тёплый инфракрасный пол, как это делается при облицовке любых других поверхностей.

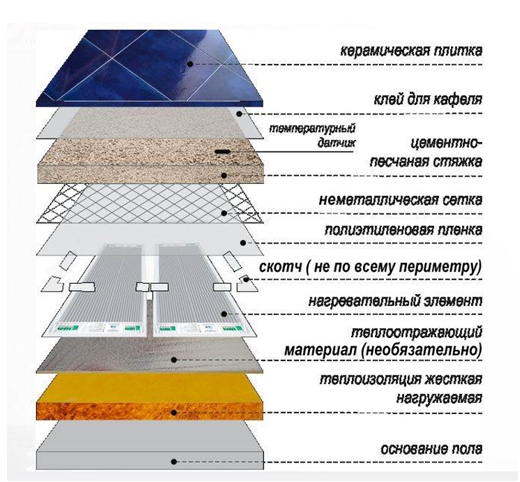

В зависимости от вида плёнки и необходимости утепления, слойность пирога греющего пола может варьироваться. Например, если ваша квартира находится на первом этаже, а под нею неотапливаемый подвал, на основание предварительно могут быть приклеены плиты жёсткого пенополистирола, как показано на схеме снизу.

Вариант слойности пола

Если же перекрытие междуэтажное и температура в нижних и верхних помещениях одинаковая, можно делать так, как рассказывалось в таблице – без утепляющей подложки. То есть, схема монтажа слоёв подбирается в зависимости от конкретных условий задачи.

Заключение

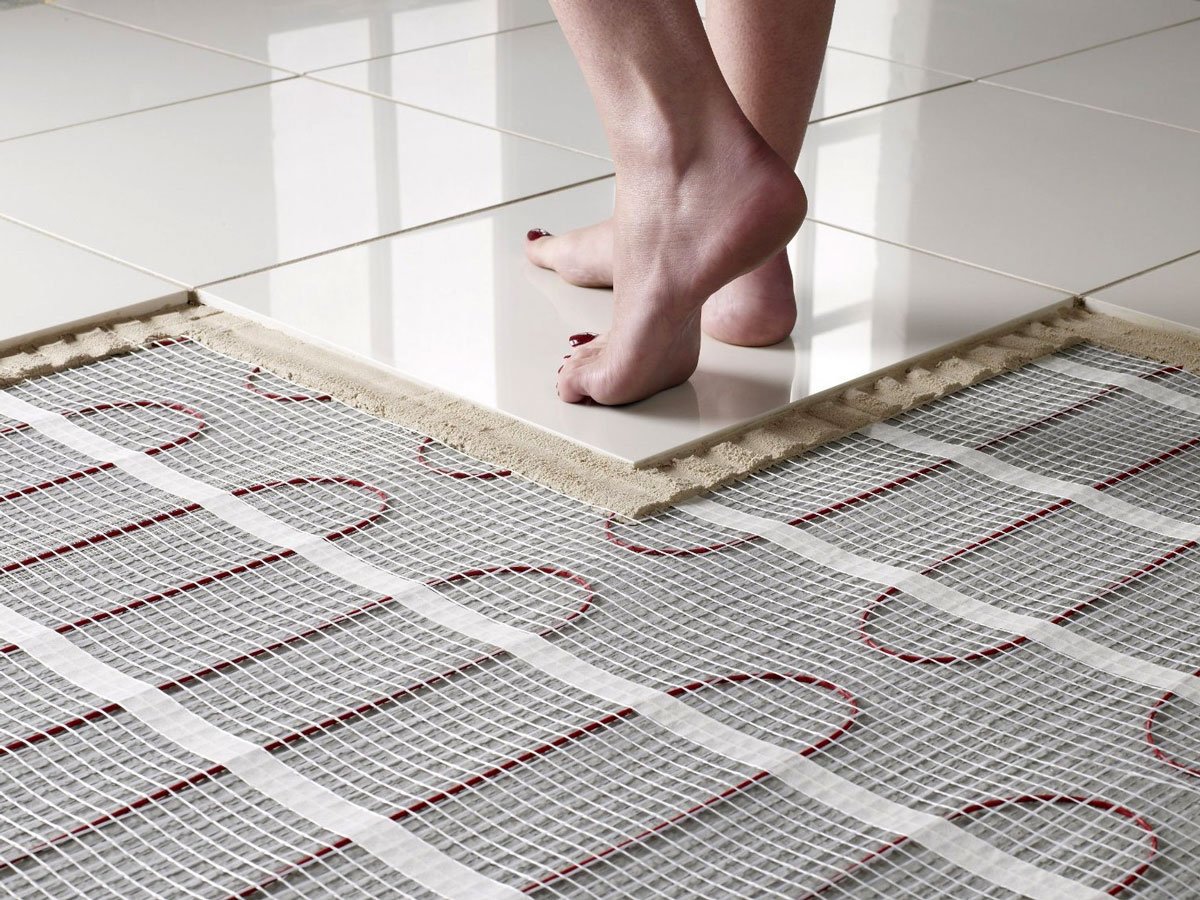

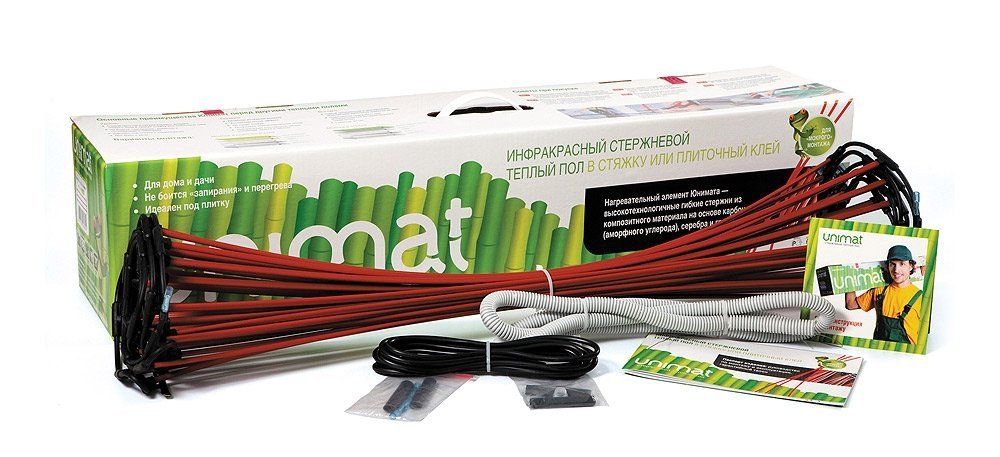

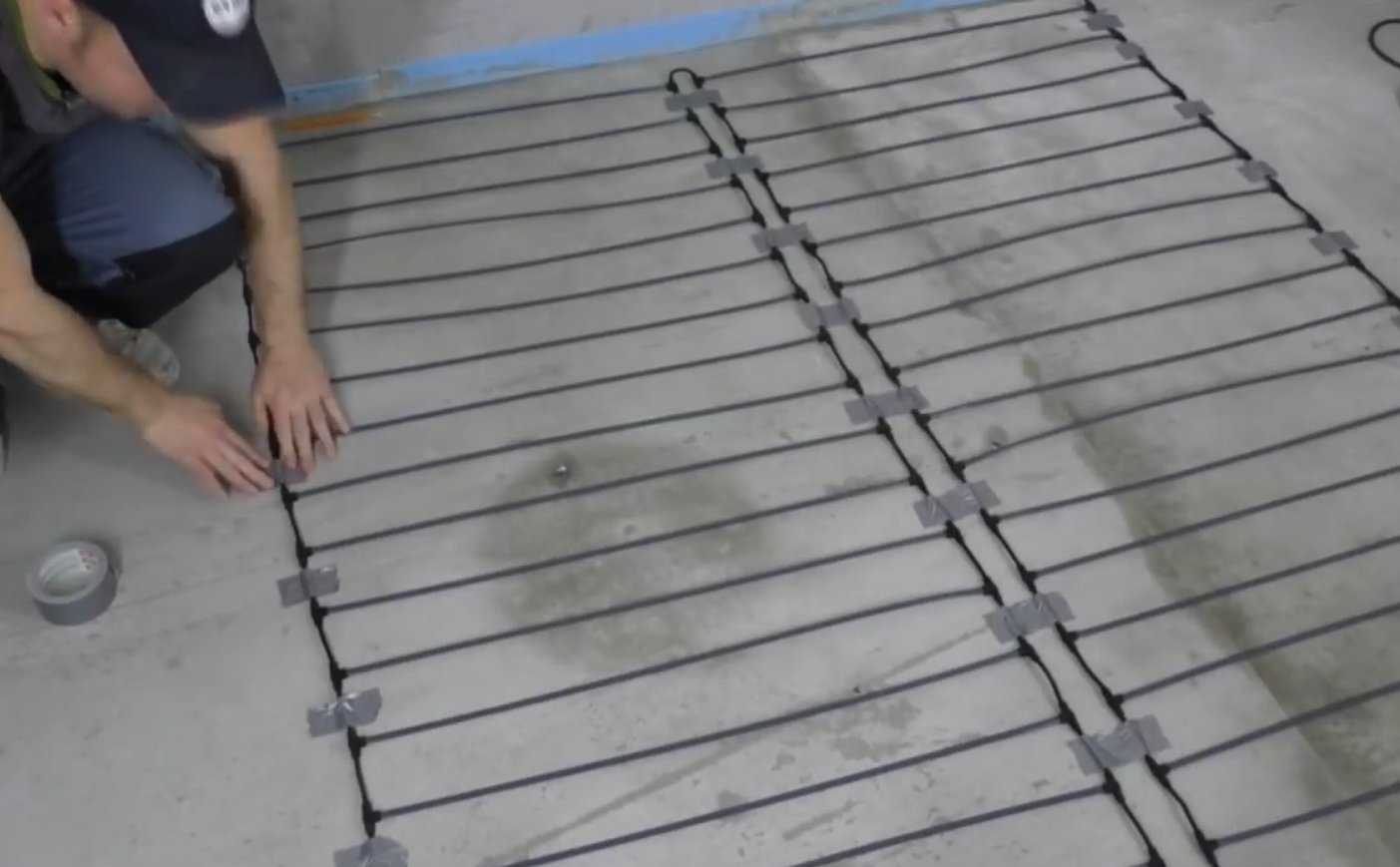

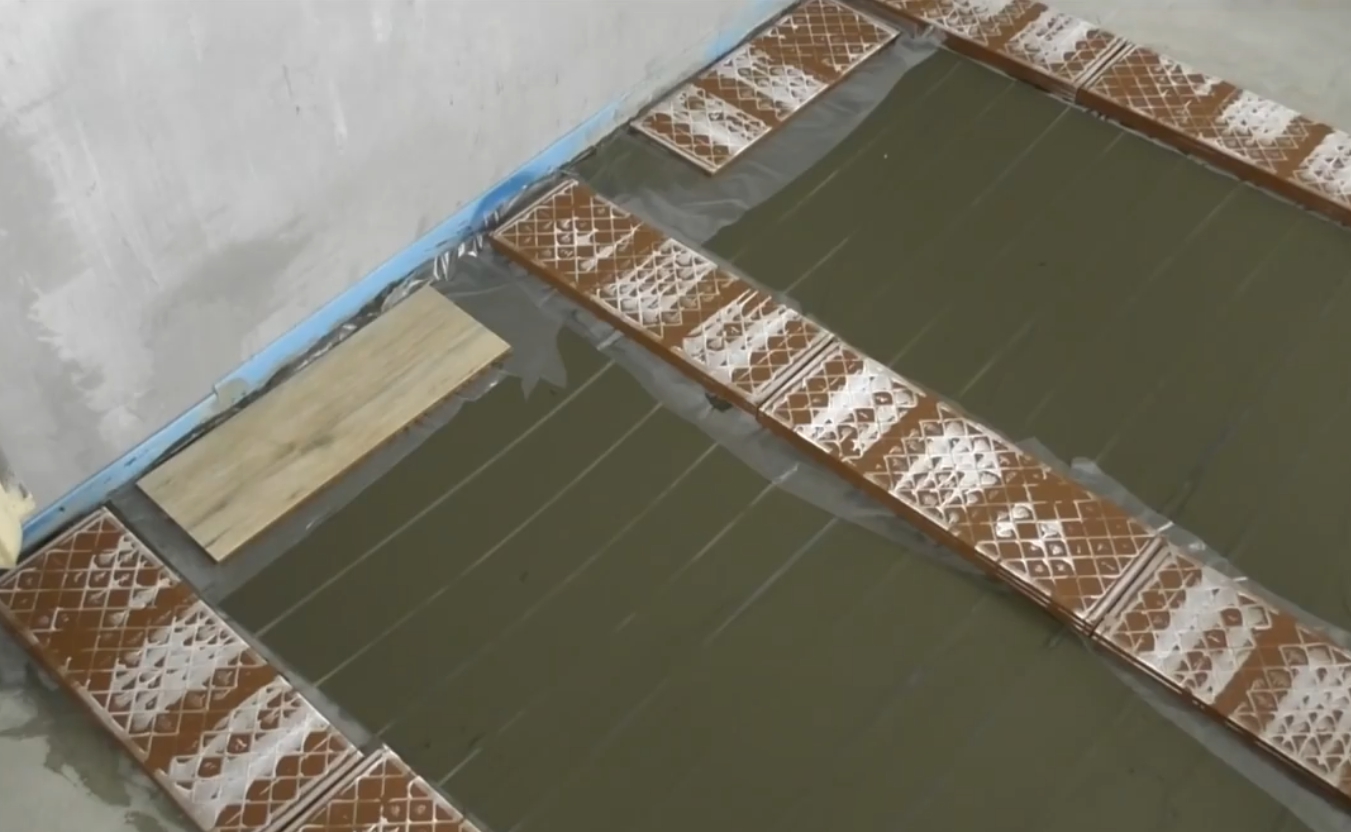

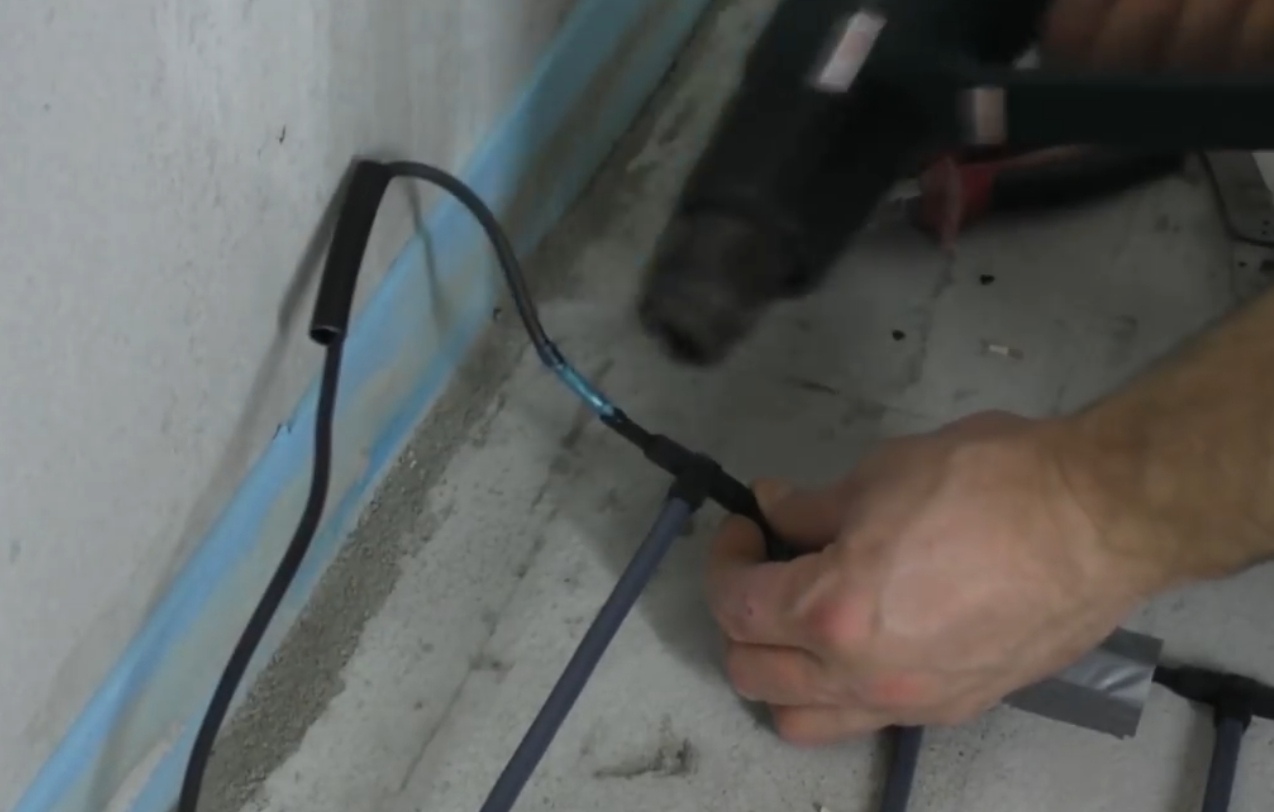

Стержневые маты монтируются похоже — с той лишь разницей, что их сначала нужно заделывать в стяжку, а потом уже клеить по ней плитку. Просто эти греющие элементы более толстые, чем плёнка.

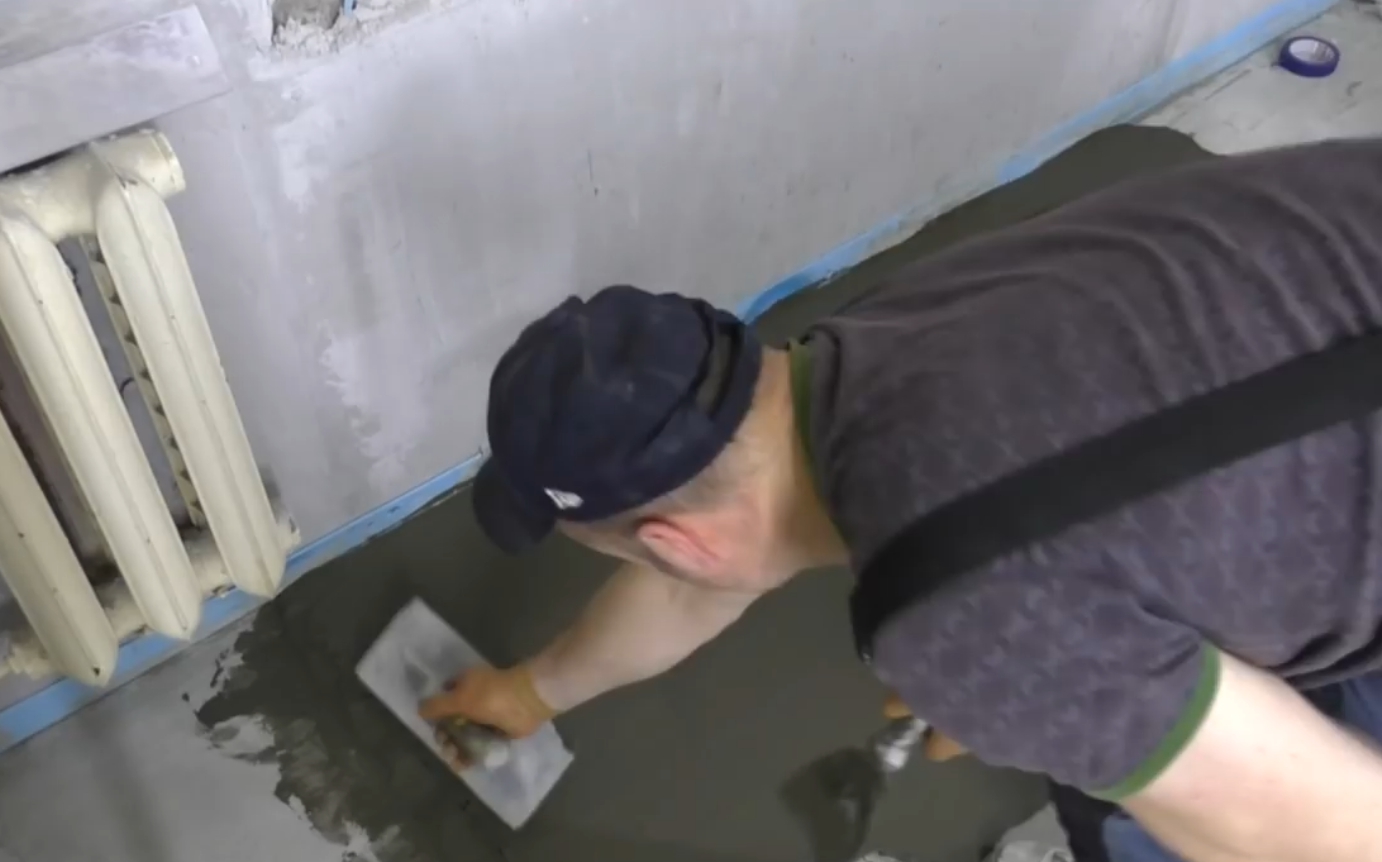

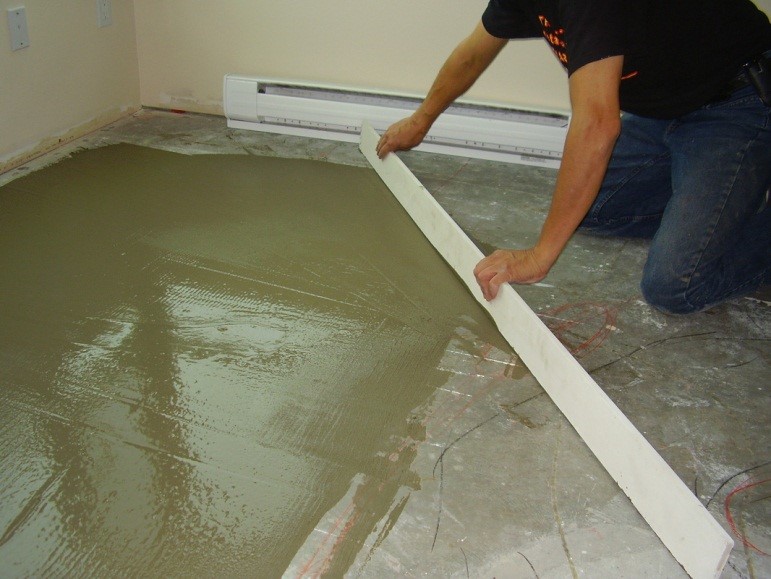

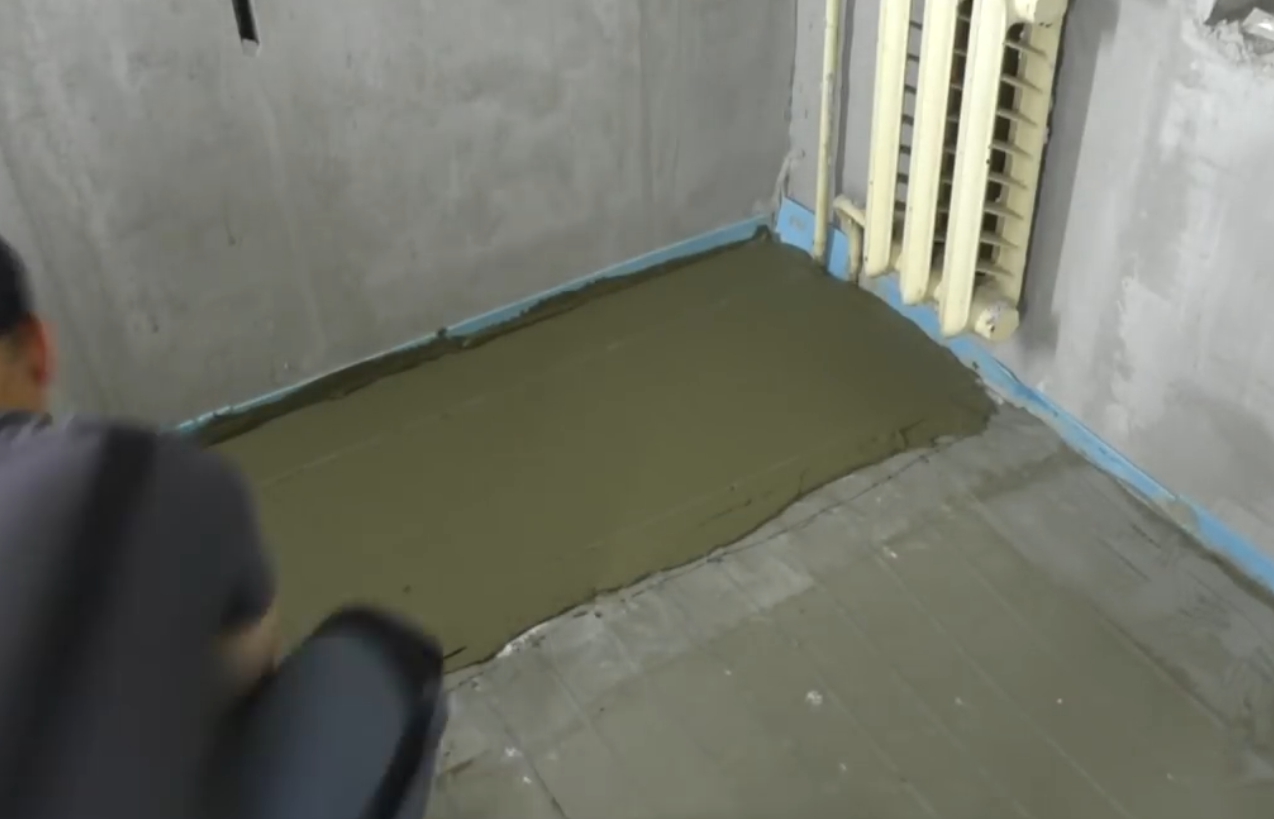

Для их заливки можно использовать смесь для наливного пола, или тот же самый клеевой раствор, на который и будет монтироваться кафель.

Более подробно монтаж инфракрасного тёплого пола под плитку показан на видео:

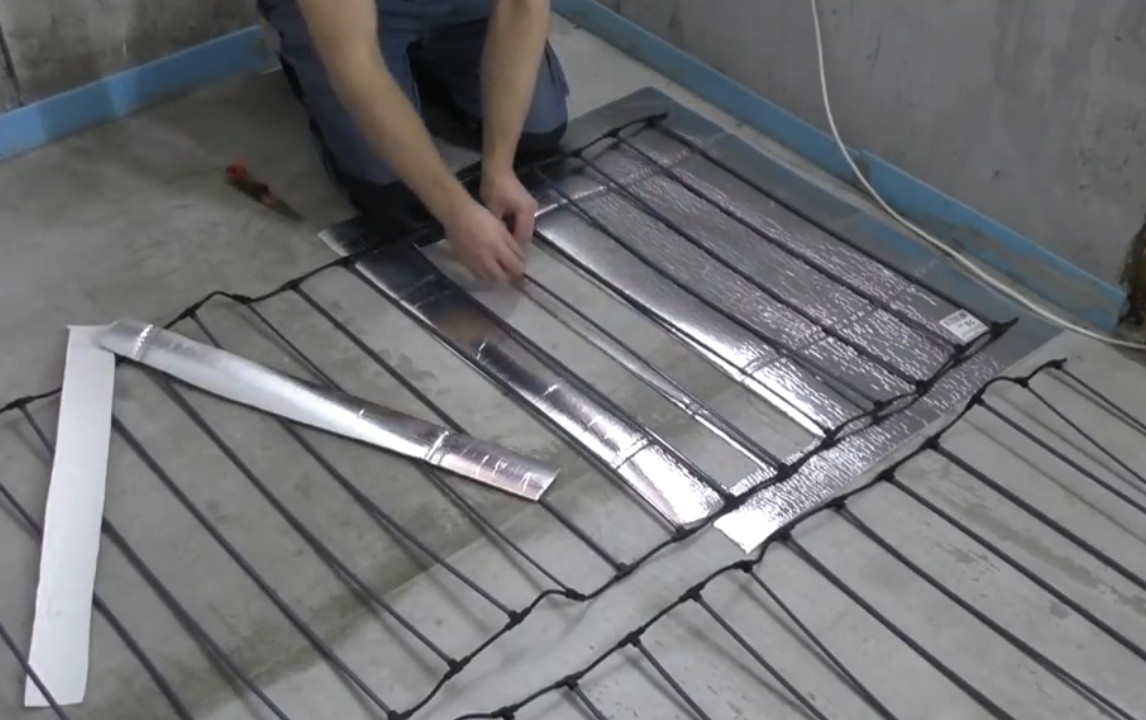

По рекомендациям производителей, под матами обязательно должна быть фольгированная подложка, но для лучшей адгезии раствора из неё вырезают окошки (между стержнями), как показано на фото. Но на практике можно рассудить так: если в структуре основания присутствует утеплитель – например, в доме выполнялись полы по грунту с прослойкой из пенополистирола, или использовался керамзит (аглопорит, перлит), можно обойтись и вовсе без подложки.
