Коробка распределительная под гипсокартон: предназначение изделия, рекомендации по установке
Отделка стен при помощи листов из гипсокартона стала в последнее время невероятно популярной. Важная роль при выполнении отделки отводится монтажу электрической сети. Для выполнения коммутации проводов и кабелей используются специальные изделия. Коробка распределительная под гипсокартон имеет свои особенности, о которых и расскажет наш обзор.
Содержание
Для чего необходимы распределительные коробки
При монтаже электросети внутри помещений и снаружи не обойтись без специальных устройств, называемых электротехническими коробками. Их предназначение — размещение кабелей, соединений, отводов и т.д.
Используются два вида коробок: распределительные, необходимые для монтажа точек разветвления проводов и установочные, применяющиеся для размещения механизмов выключателей, розеток и других изделий в стене. Установочные изделия могут выполнять и функции распределительных коробок.

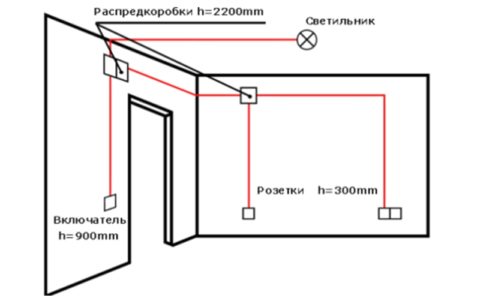

Чтобы подвести провода к точкам потребления электричества, необходимо выполнить их разводку от распределительного щита. Для этих целей электропроводку необходимо разделить на магистрали.

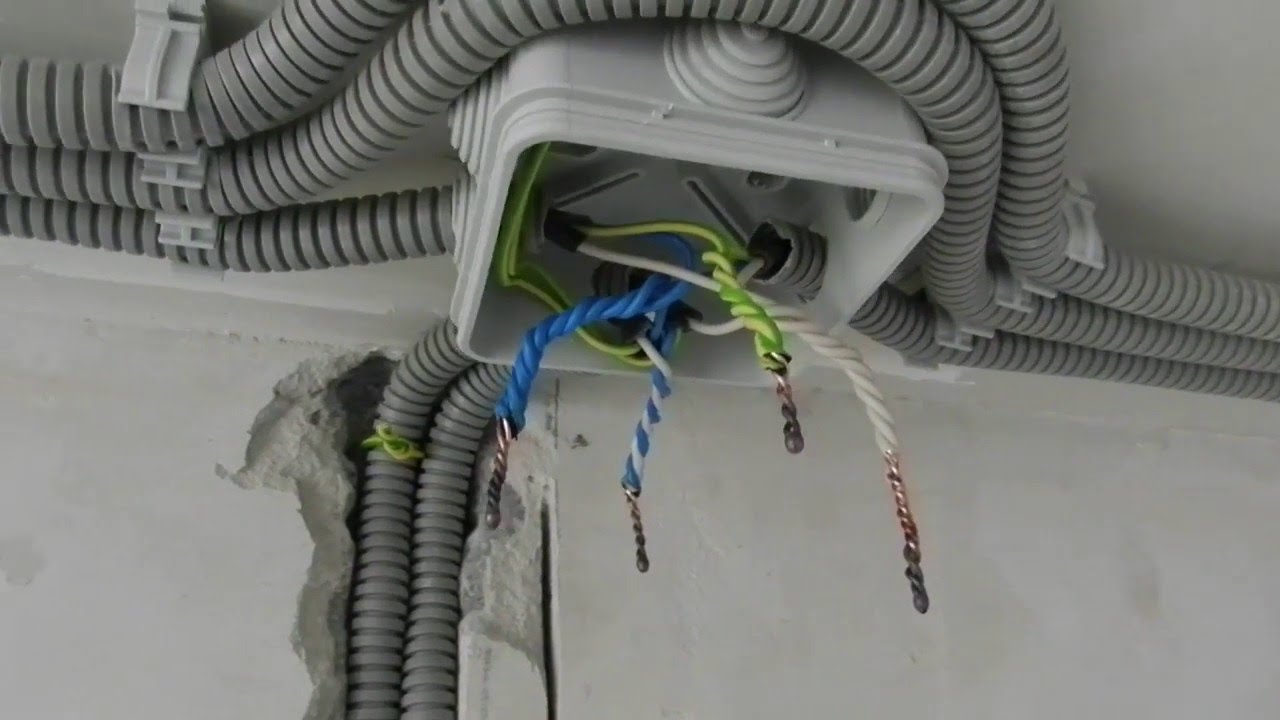

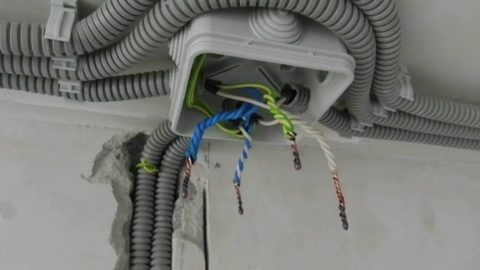

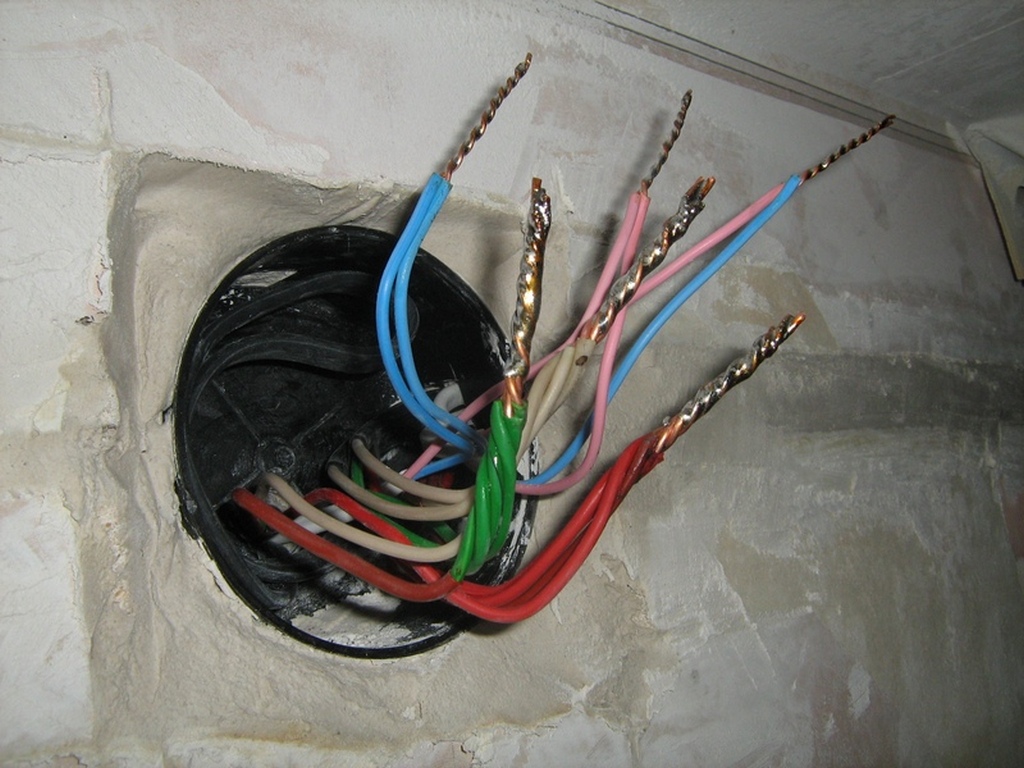

В точках, где производится соединение питающих и потребляющих проводов, устанавливают распределительные коробки, внутри которые и производится коммутация электропроводов (как показано на фото). Они представляют собой корпуса с боковыми входными отверстиями и крышкой.
ПУЭ предусматривают соединения проводов сваркой, пайкой, опрессовкой, при помощи зажимов и клеммных колодок. Некоторые привыкли ограничиваться лишь скруткой, но без использования пайки такой метод не считается абсолютно надежным.
Выбор метода соединения зависит от количества проводов, сечения жил (одинакового или нет) и их материала. После проведения соединения провода изолируются и размещаются в коробке так, чтобы не было контакта между ними.

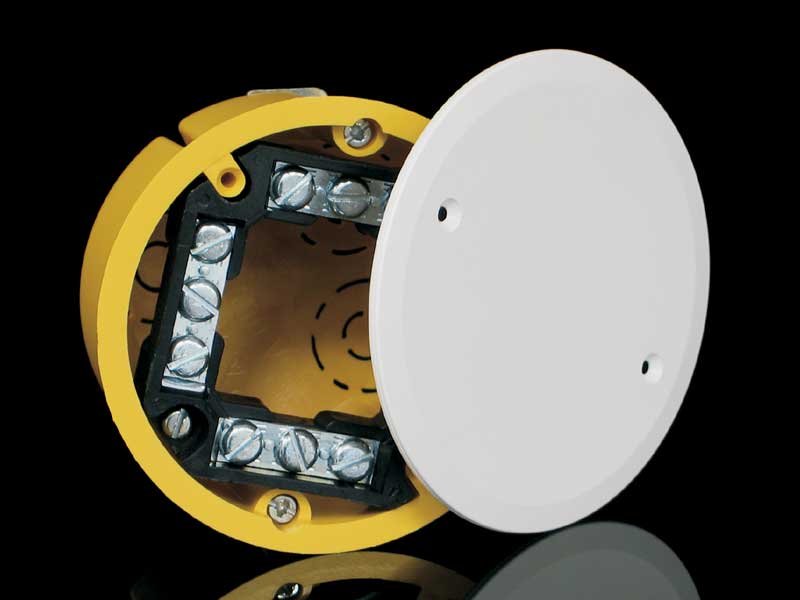

Коробка может быть оснащена клеммниками для удобства соединения проводов.
Основное предназначение коробок — обеспечить пожарную безопасность строения и находящихся в нем людей. Места, где соединяются провода, являются наиболее опасными с точки зрения риска возникновения пожара.
Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.

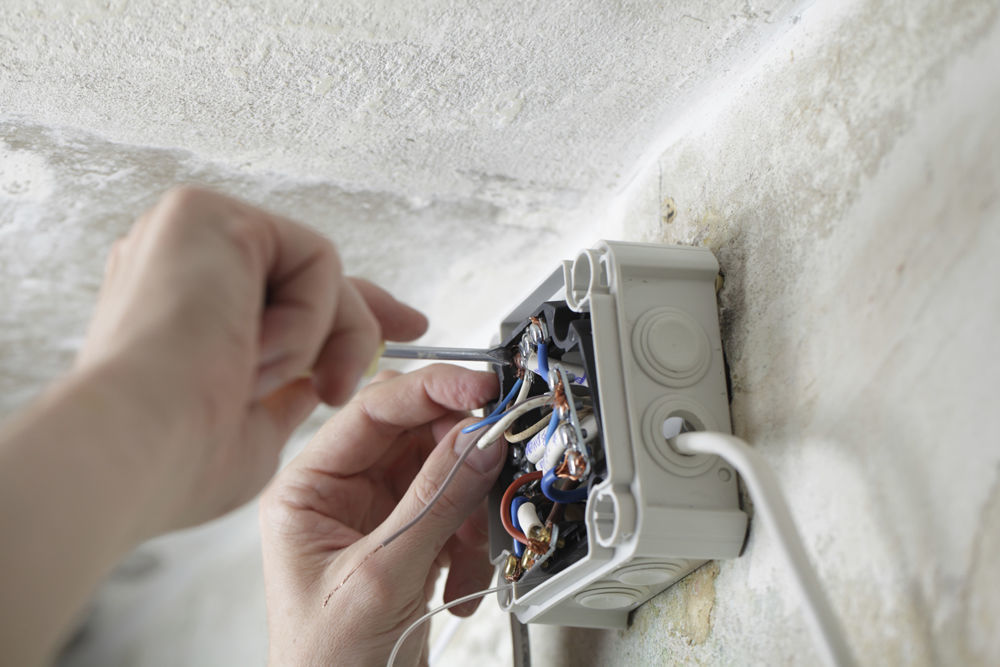

Распределительные коробки бывают внутреннего исполнения (скрытыми), используемыми для монтажа в стену, и накладными, предназначенными для установки на поверхность стены (применяются для открытой проводки).
По требованиям ПУЭ необходимо, чтобы после установки изделий был обеспечен доступ к их содержимому для проведения ревизии или ремонта. Для этого при монтаже коробок внутри стены необходимо зафиксировать место установки и при необходимости обеспечить быстрый демонтаж облицовки. В случае установки коробок за поверхностью натяжного потолка следует предусмотреть ревизионные люки.
Важно! Можно не использовать распаечные коробки, а подключить все точки потребления электроэнергии отдельным кабелем к электрощиту. Но такой метод устройства электрической сети подразумевает использование большого количества материалов и времени. К тому же эстетичность размещения пучков проводов (при открытой проводке) также вызывает сомнение.
Особенности коробок для гипсокартона
Гипсокартон сегодня очень востребован для возведения различных конструкций внутри помещений. Если необходимо изготовить перегородки, решить вопрос, как в туалете сделать короб из гипсокартона для труб, выровнять стены, устроить многоуровневый потолок — со всеми проблемами отлично справятся листы из гипсового сердечника, облицованного картоном, установленные на каркас.
Но появляется проблема, как по таким поверхностям выполнить подключение электрических приборов. Для коммутации проводов в стенах из гипсокартона используются специальные монтажные изделия.
Коробки распаечные для гипсокартона производятся в соответствии с ГОСТ 32126.1-2013. Монтажные изделия для полых стен, к которым относятся и конструкции из гипсокартона, представляют собой приспособления, которые устанавливаются внутри стены для размещения элементов электросети.

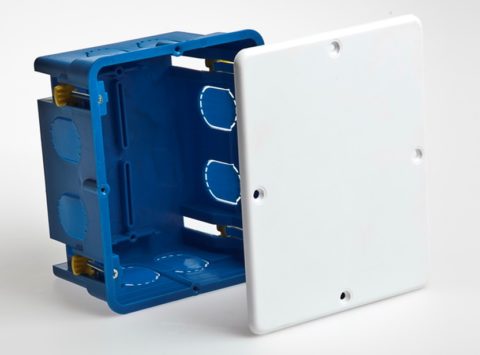

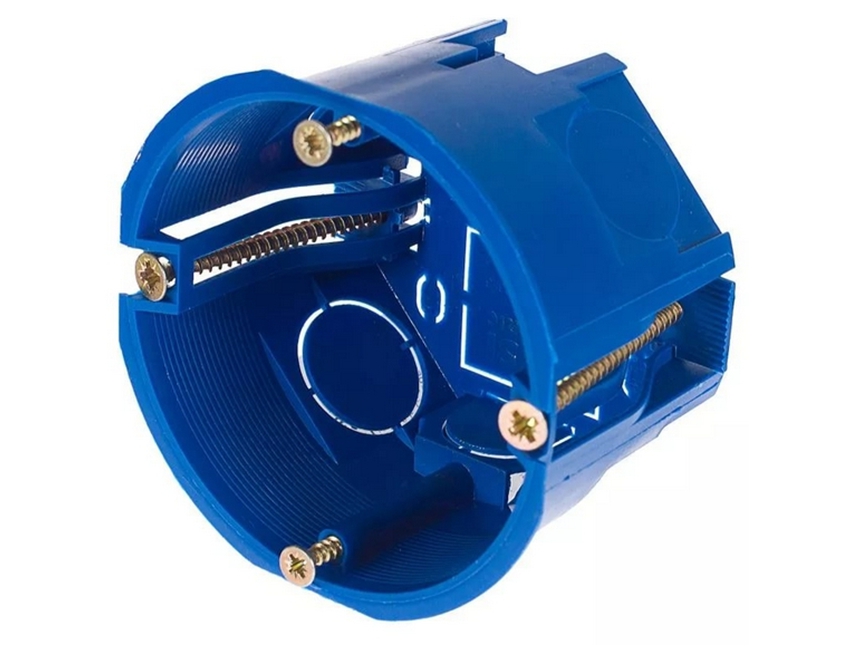

Они отличаются от стандартных изделий наличием зажимных лапок для надежной фиксации в полой из-за установленного каркаса стенке. Эти зажимы плотно прижимаются к тыльной стороне ГКЛ, они могут быть изготовлены из металла или пластика.

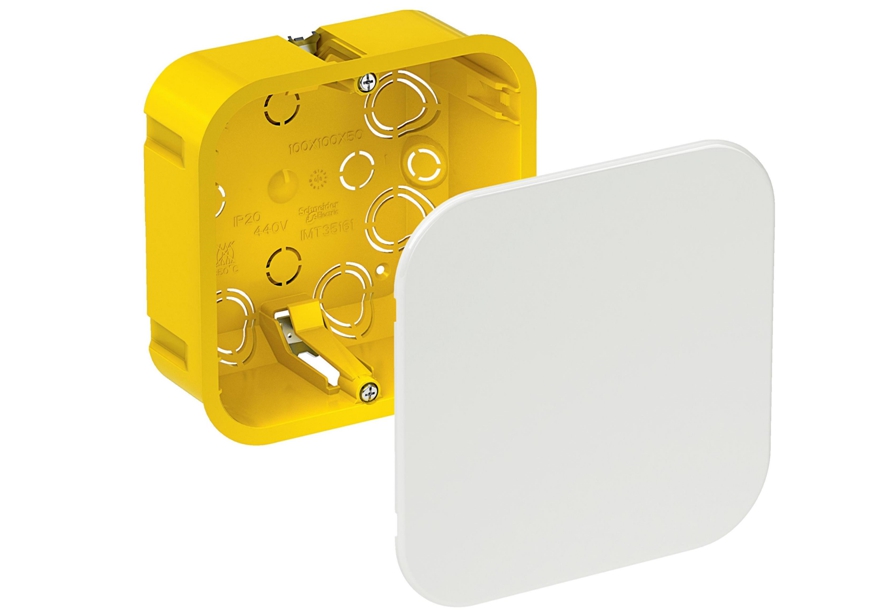

Важной характеристикой, которой обладает коробка установочная для гипсокартона или распределительная, является степень защиты от внешней агрессивной среды. Стены, выполненные из гипсокартона, могут подвергаться неблагоприятным воздействиям. Могут произойти протечки в трубах, высокая влажность и парообразование в помещении может быть вызвана его назначением, например, приготовлением пищи на кухне.
Сами листы гипсокартона бывают выполнены во влагостойком исполнении, но короб также должен противостоять внешним факторам. Для обозначения способности изделия противостоять агрессивным средам используется аббревиатура IP, которая состоит из двух цифр. Первая — характеризует стойкость к попаданию частиц пыли, вторая — влаги.
Что обозначает первая цифра маркировки:
- 0 – изделие не защищено;
- 1 – короб защищен от проникновения частиц размером до 5 см;
- 2 – защита от тел с размером до 1,25 см;
- 3 – защита от частиц до 0,25 см;
- 4 – изделие защищено от частиц диаметром до 1 мм;
- 5 – короб пылезащищен;
- 6 – распредкоробка непроницаема.
Второй показатель может варьироваться от 0 до 8, максимальные значения обеспечивают возможность полного погружения изделия в воду. Но для этих электромонтажных устройств такая степень защиты не нужна. Оптимальными значениями стойкости коробок к влаге при их монтаже в гипсокартонную стену являются показатели от 2 до 6.
Важно! Согласно ПУЭ-7, пункта7.1.52, в ванных комнатах и санузлах установка любых распределительных устройств вообще запрещается.
Виды коробок для ГКЛ
На рынке представлено множество моделей коробок, различающихся материалом исполнения, размерами, конфигурацией.
Материал изготовления
Распаечные коробки могут быть выполнены из:
- самозатухающего пластика (различных модификаций полипропилена, ПВХ-пластикатов);
- металла;
- дерева, пропитанного составом против возгорания.
Сегодня наиболее часто применяемыми являются пластиковые изделия. Цена таких приспособлений — доступная, качество — соответствует действующим стандартам.
Форма коробок, количество мест

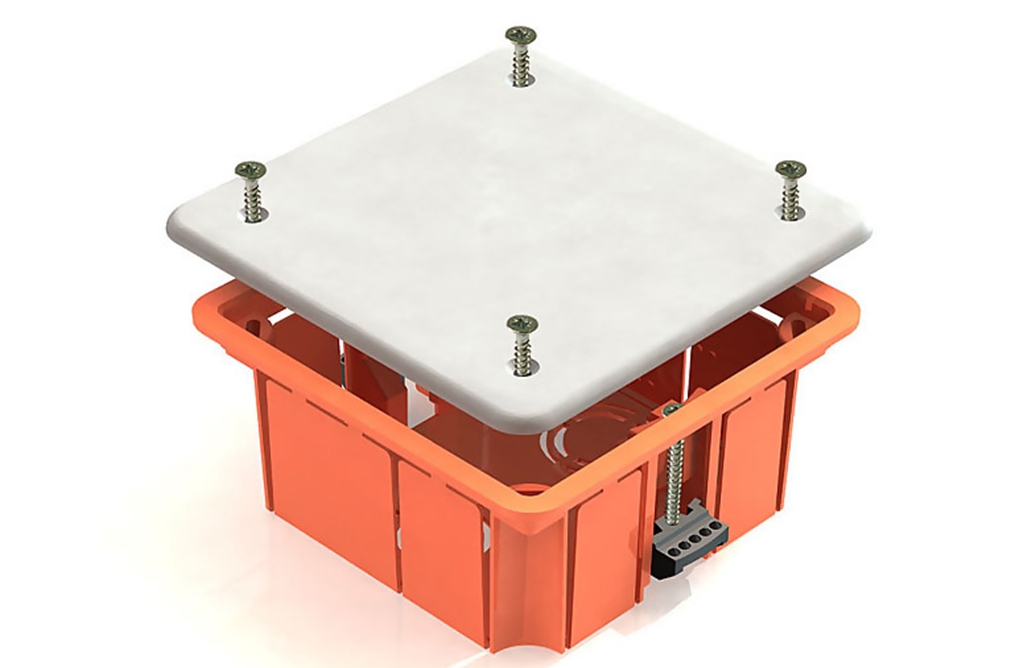

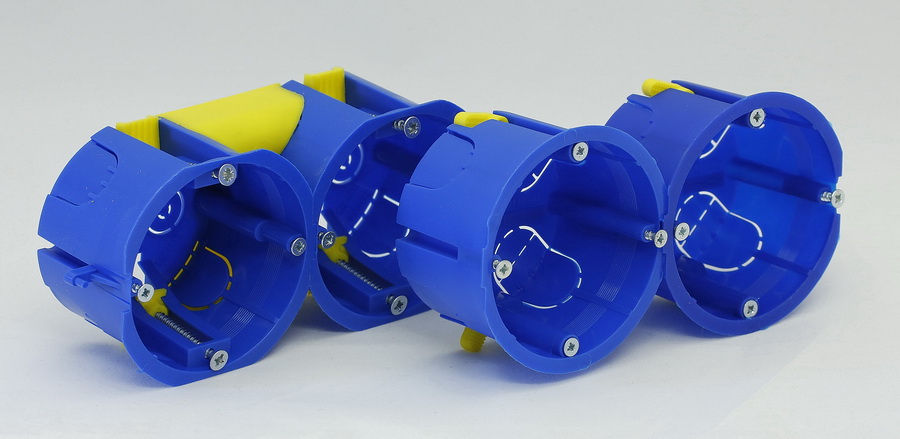

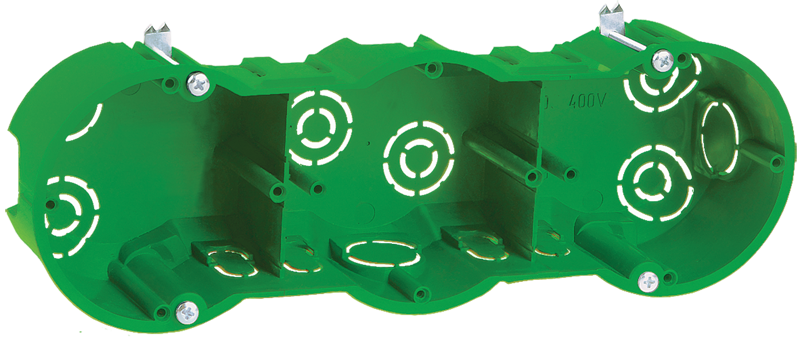

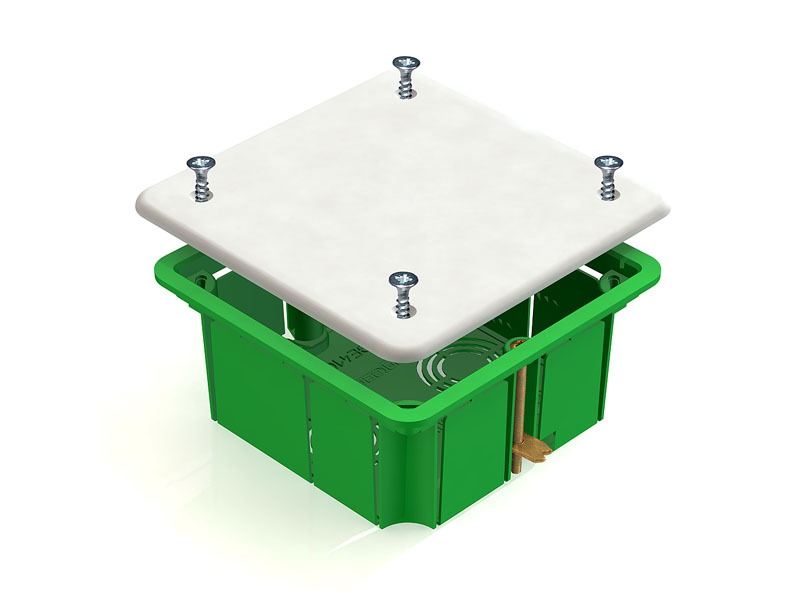

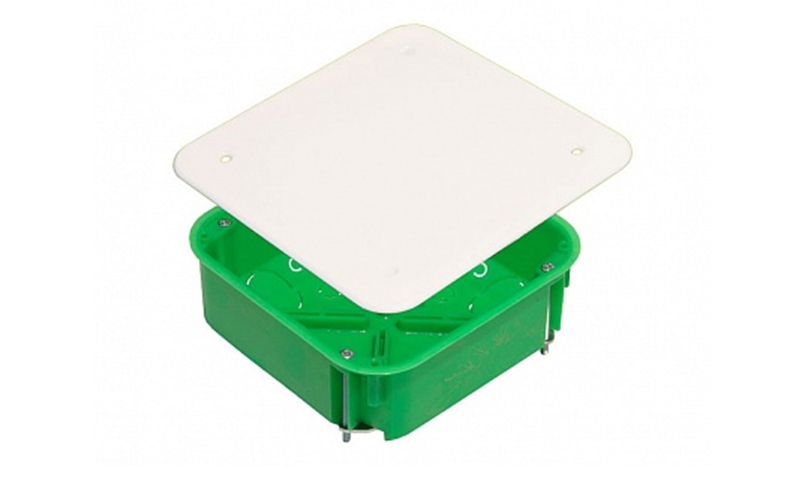

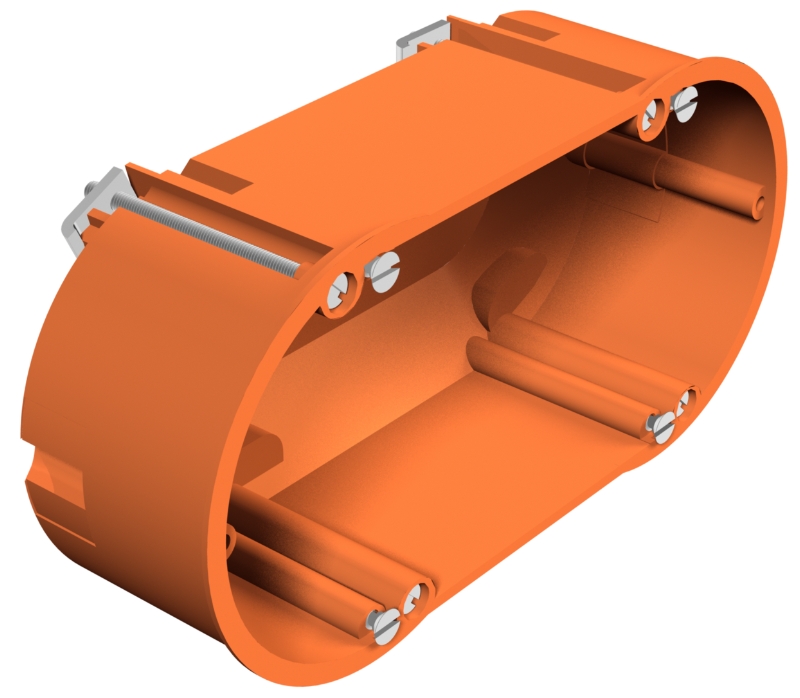

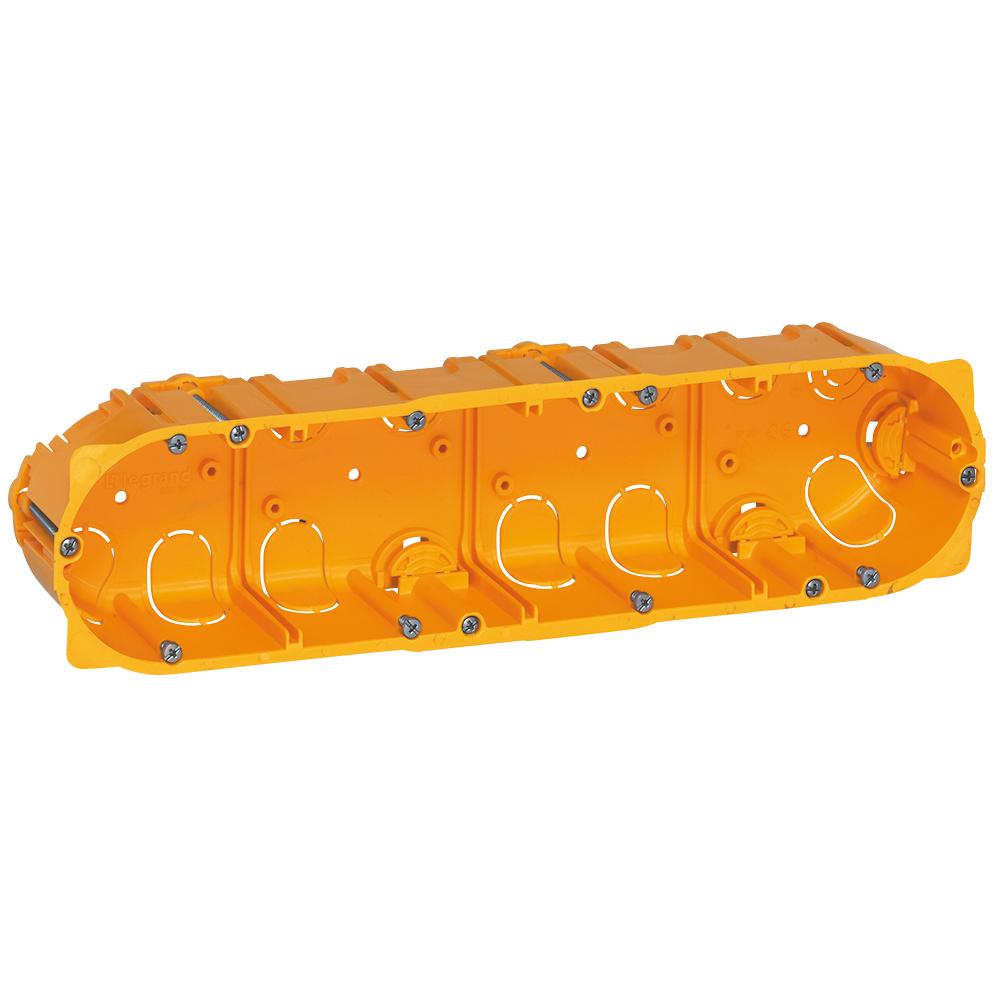

Производятся одноместные изделия и предназначенные для монтажа нескольких узлов. Форма коробок может быть различной — круглой, овальной, квадратной, прямоугольной.

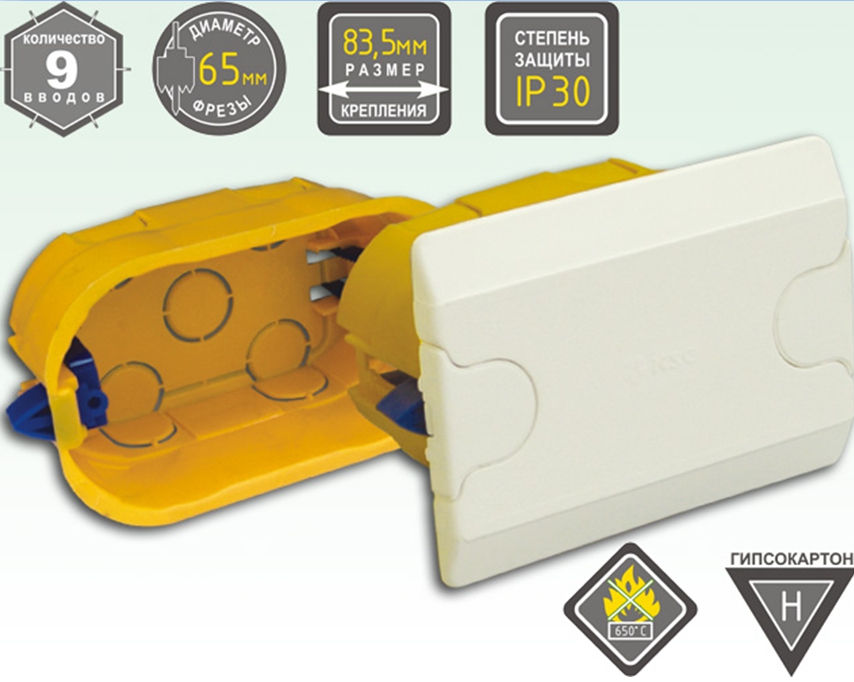

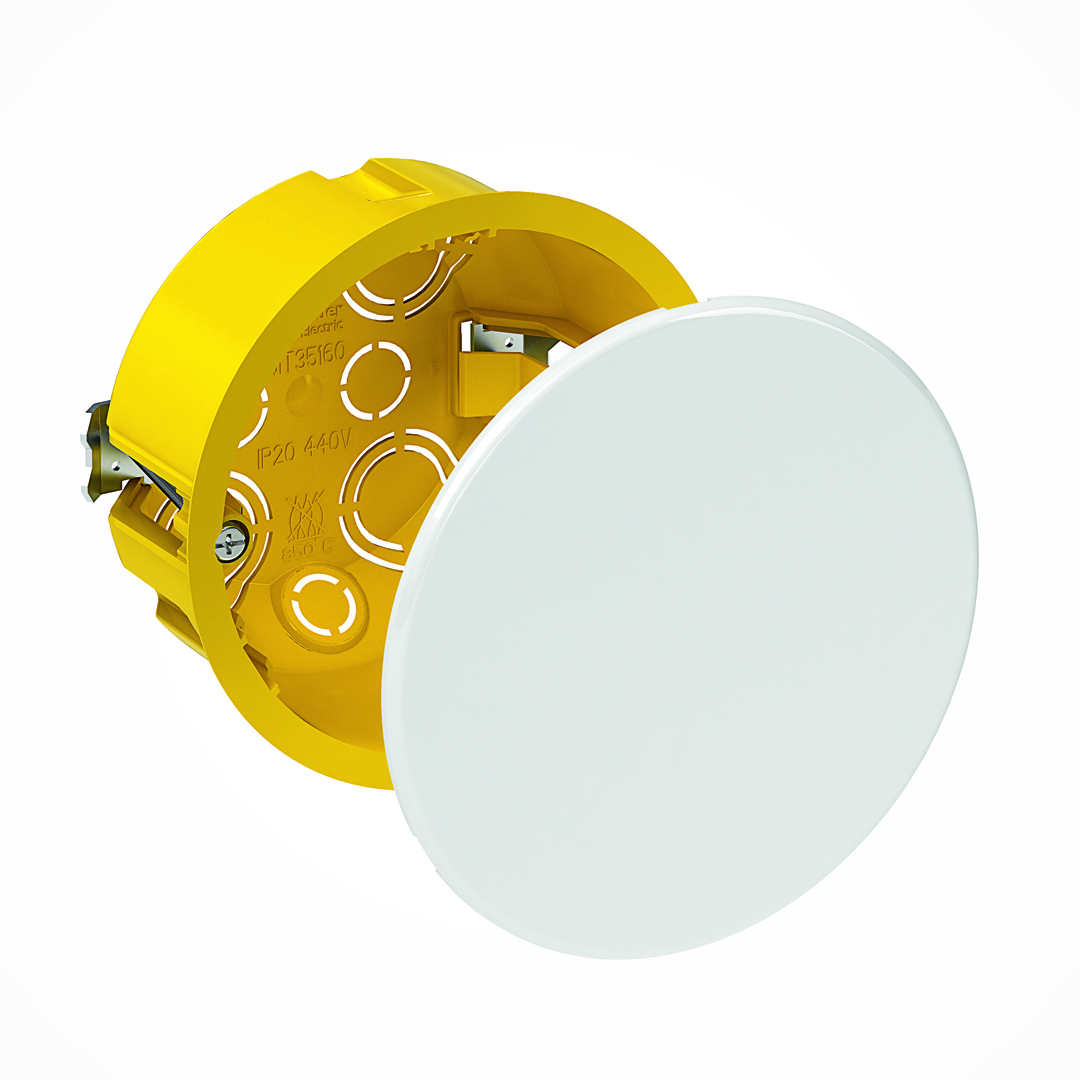

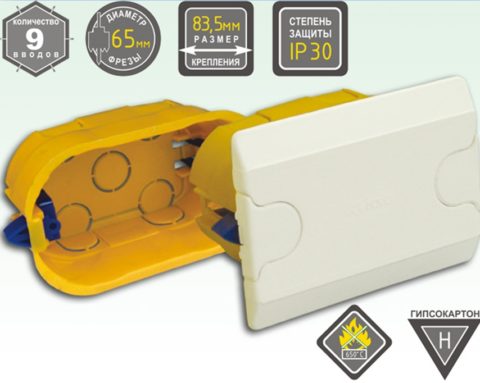

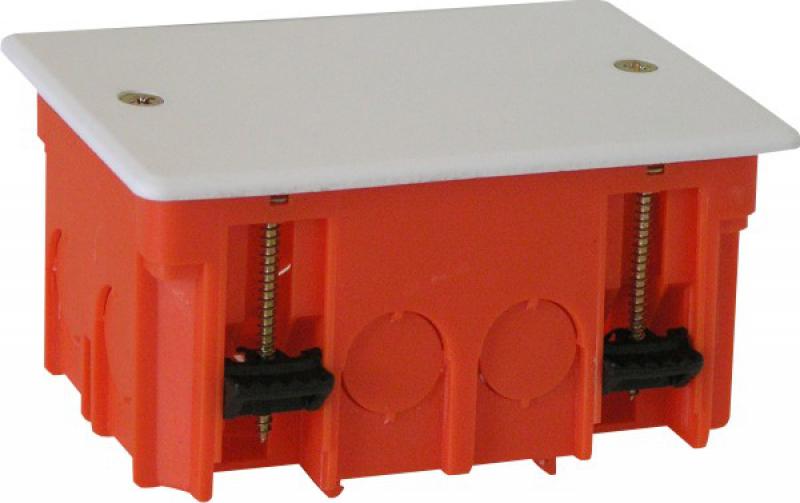

Если требуется соединить несколько проводов, то лучшим вариантом станет круглая конструкция. Если же проводов — много, лучше использовать прямоугольное распределительное изделие.

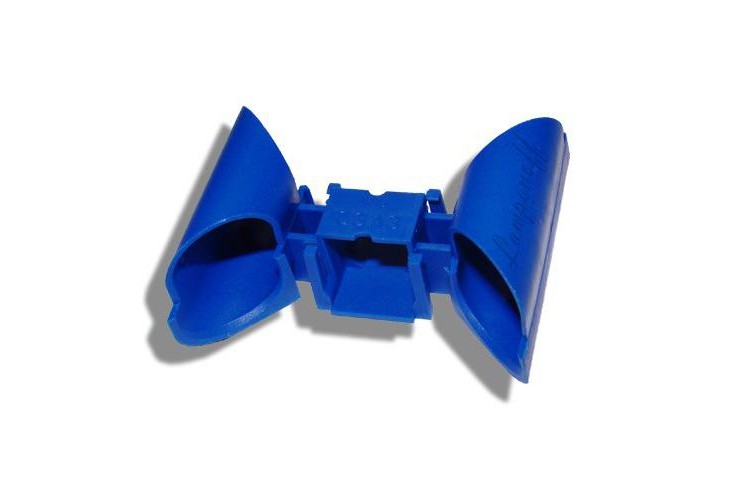

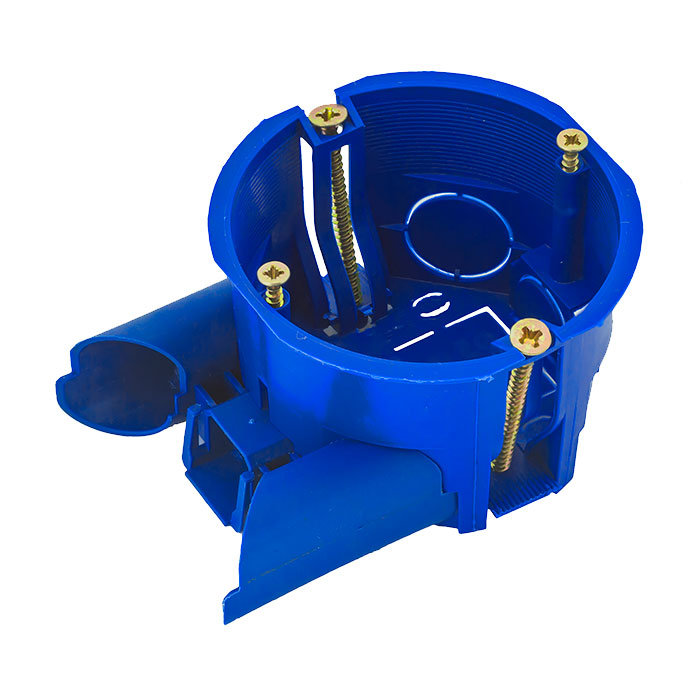

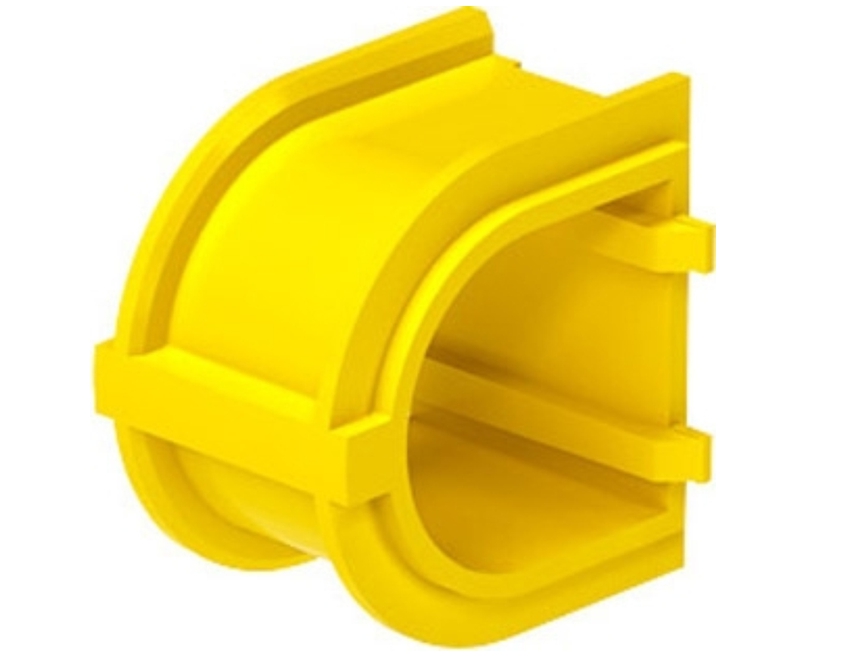

При необходимости можно использовать соединители, которые приобретаются отдельно. Их вставляют в имеющиеся на коробках пазы.
Если требуется нарастить глубину коробки, можно воспользоваться дополнительным корпусом, не имеющим дна.
Размеры изделий
Диаметр или размер стенок коробок выбирается исходя из требований к этим изделиям, количества проводов, сечения жил и характера распределения проводки. Стандартными считаются установочные и распределительные изделия, имеющие размеры 68 х 45 мм, где первая цифра обозначает диаметр, а вторая — глубину.
Но многие производители выпускают собственную линейку изделий, с индивидуальными габаритами. В этом случае рекомендуется сразу подбирать комплект для выключателей и розеток (если предполагается монтаж установочных изделий).
Наиболее качественную продукцию на нашем рынке представляют следующие производители:
- Schneider Electric;
- DKC;
- IEK;
- ABB;
- HENSEL;
- HEGEL;
- Legrand;
- Spelsberg;
- OBO Bettermann.
Монтаж распаечной коробки
Видео в этой статье поможет узнать все тонкости проведения монтажа.

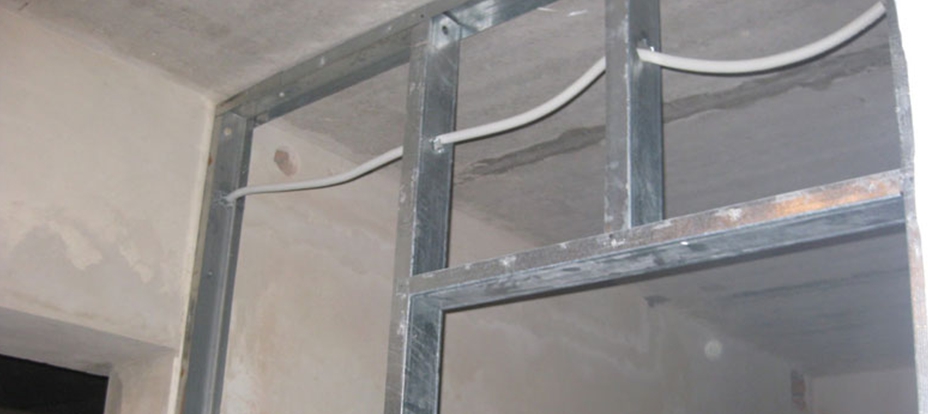

Проводка размещается до того, как будет произведена облицовка установленного каркаса гипсокартоном.
Установка распределительных коробок выполняется после окончания обшивки стен листами гипсокартона. Монтаж изделий в полую стену относится к устройству закрытого типа проводки.
Важно! При составлении схемы размещения монтажных изделий необходимо следить, чтобы они не попали на элементы каркаса.

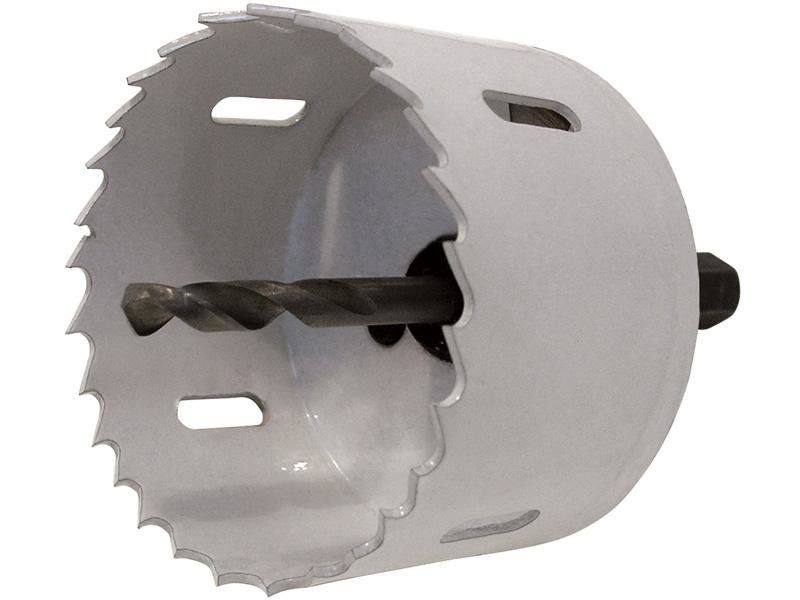

Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок. Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера.

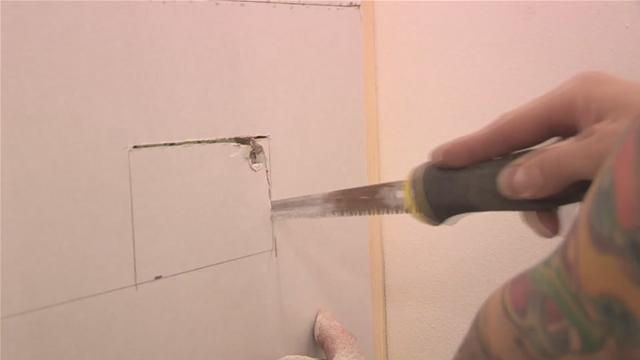

При отсутствии коронок можно обойтись дрелью или строительным ножом. Но в этом случае процесс немного затянется, кроме того, края гипсокартона не будут идеально ровными.
Помимо инструмента для устройства отверстий, не обойтись без уровня, маркера, шуруповерта или отвертки.
Пошаговая инструкция по установке распаечных коробок:
| Этап работы | Иллюстрация |

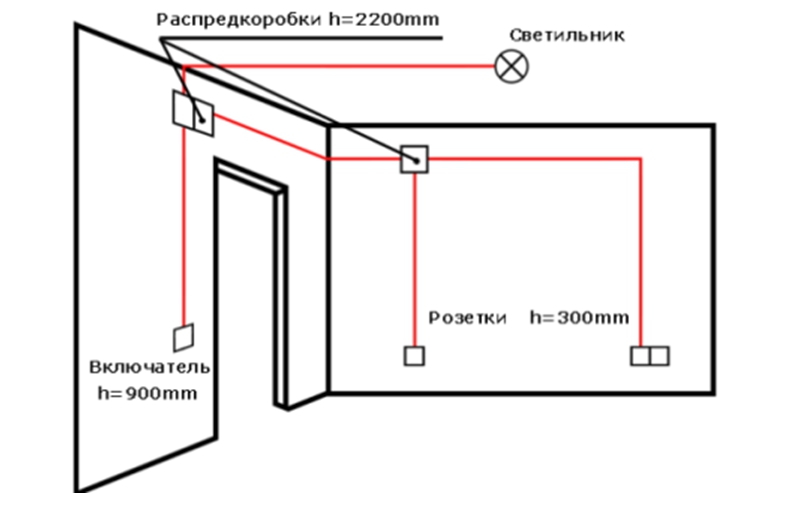

| Составляется схема, на которую наносится расположение узлов соединения кабеля, выключателей и розеток (по стенам и потолкам проводка протягивается по четким линиям, вертикальным или горизонтальным, которые необходимо запомнить, чтобы не случилось аварии при последующих облицовочных работах). |
|

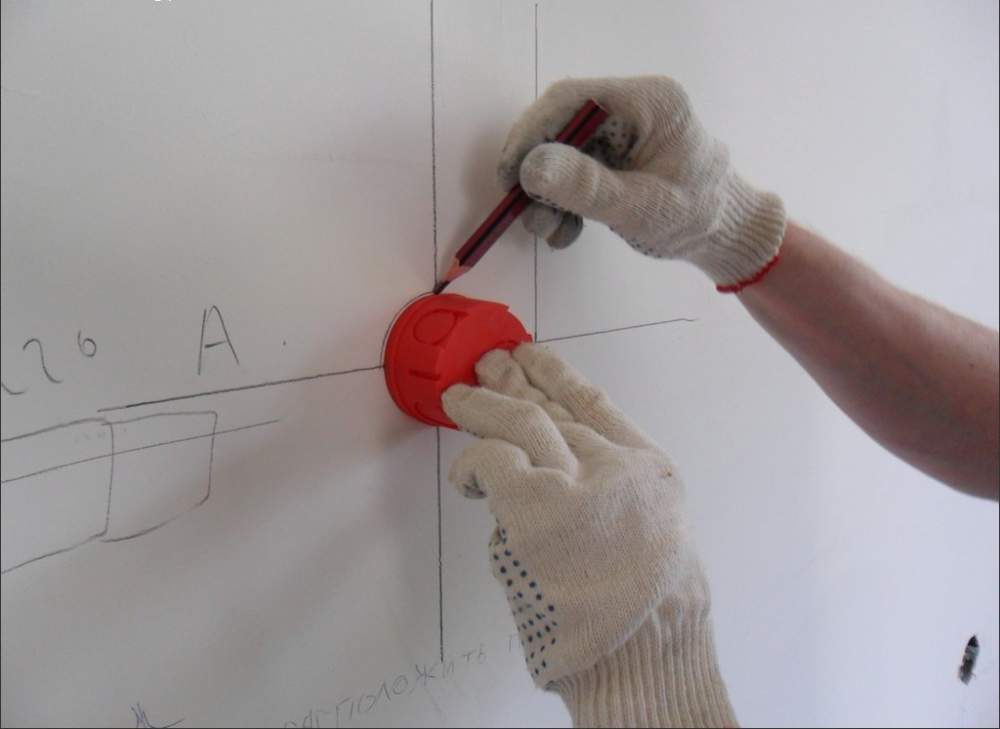

| Наносится разметка в местах предполагаемой установки изделий. Перед проведением монтажа коробок гипсокартон рекомендуется загрунтовать, чтобы он не крошился. |
|

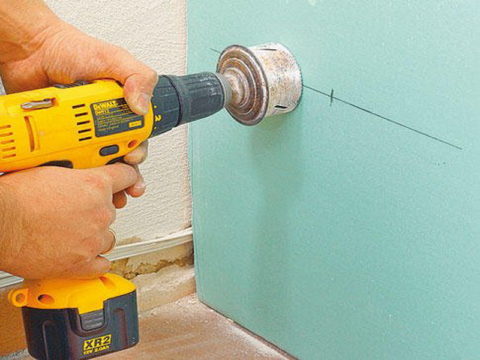

| Используется коронка для гипсокартона. В ГКЛ своими руками высверливается отверстие. Края его следует отшлифовать, прогрунтовать и зашпаклевать. Производится примерка коробки. Она должна входить в отверстие с небольшим усилием. |
|

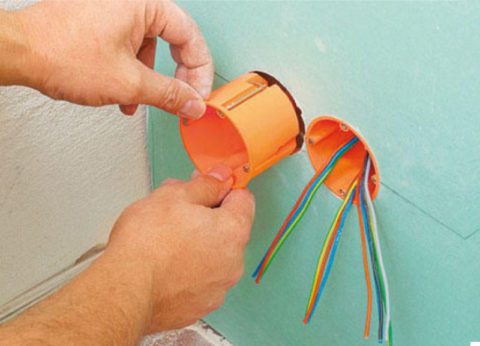

| Достаются провода, протягиваются в распределительную коробку. |
|

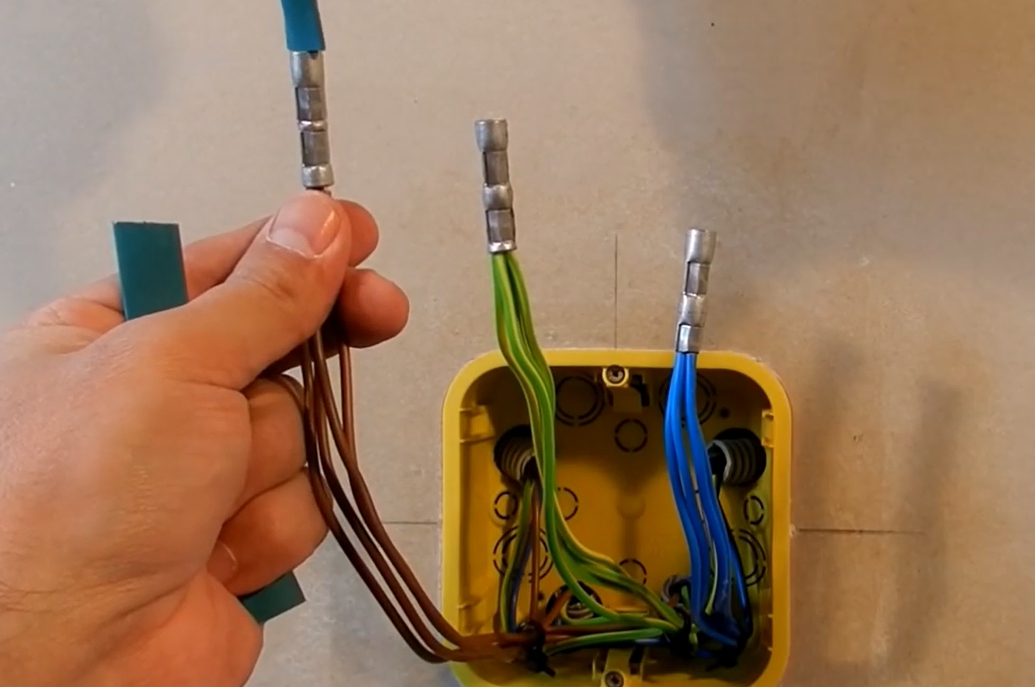

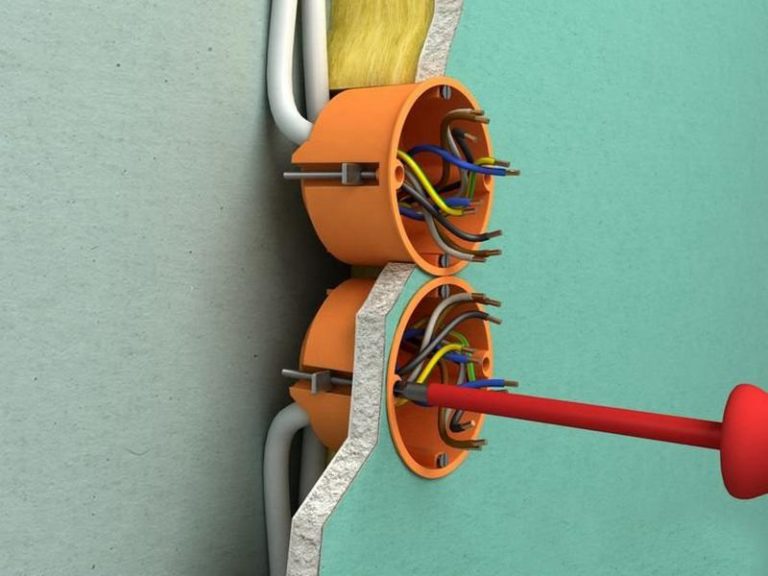

| С помощью отвертки или шуруповерта коробка надежно фиксируется в стене. Затягивание болтов, которые регулируют расположение лапок, следует проводить до тех пор, пока изделие не будет надежно прижато к стене (но важно не переусердствовать, чтобы не повредить саму коробку и гипсокартон). Выполняется соединение проводки. |
|

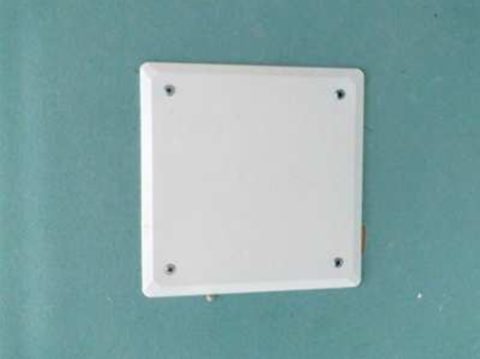

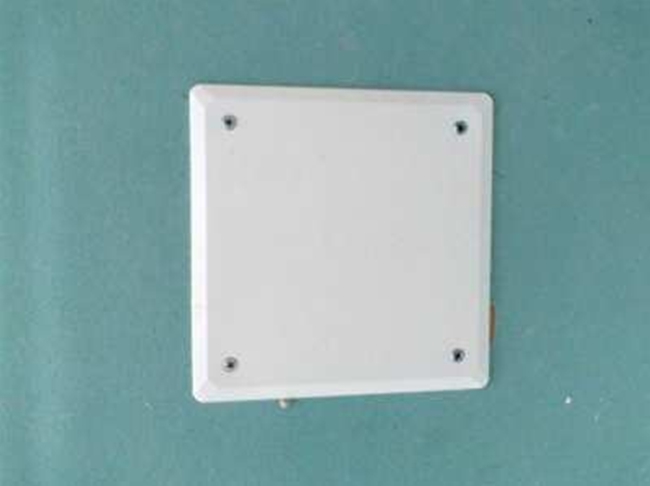

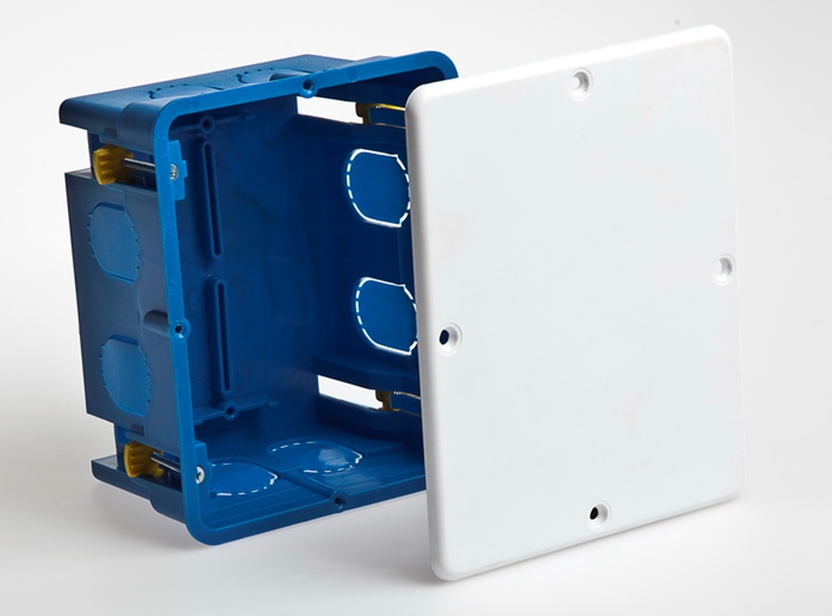

| Края короба шпаклюются. Конструкция закрывается крышкой. |
|
Все виды работ по устройству электрической сети в помещении неразрывно связаны с монтажом коробок для коммутации проводов. Они являются важным звеном, и грамотное их размещение позволит качественно обеспечить объект электричеством. Установить коробки распределительные для гипсокартона, как можно было убедиться, может человек, даже не обладающий специальными знаниями и навыками.
-
