Каркас из металлопрофиля под гипсокартон – различные варианты конструкции

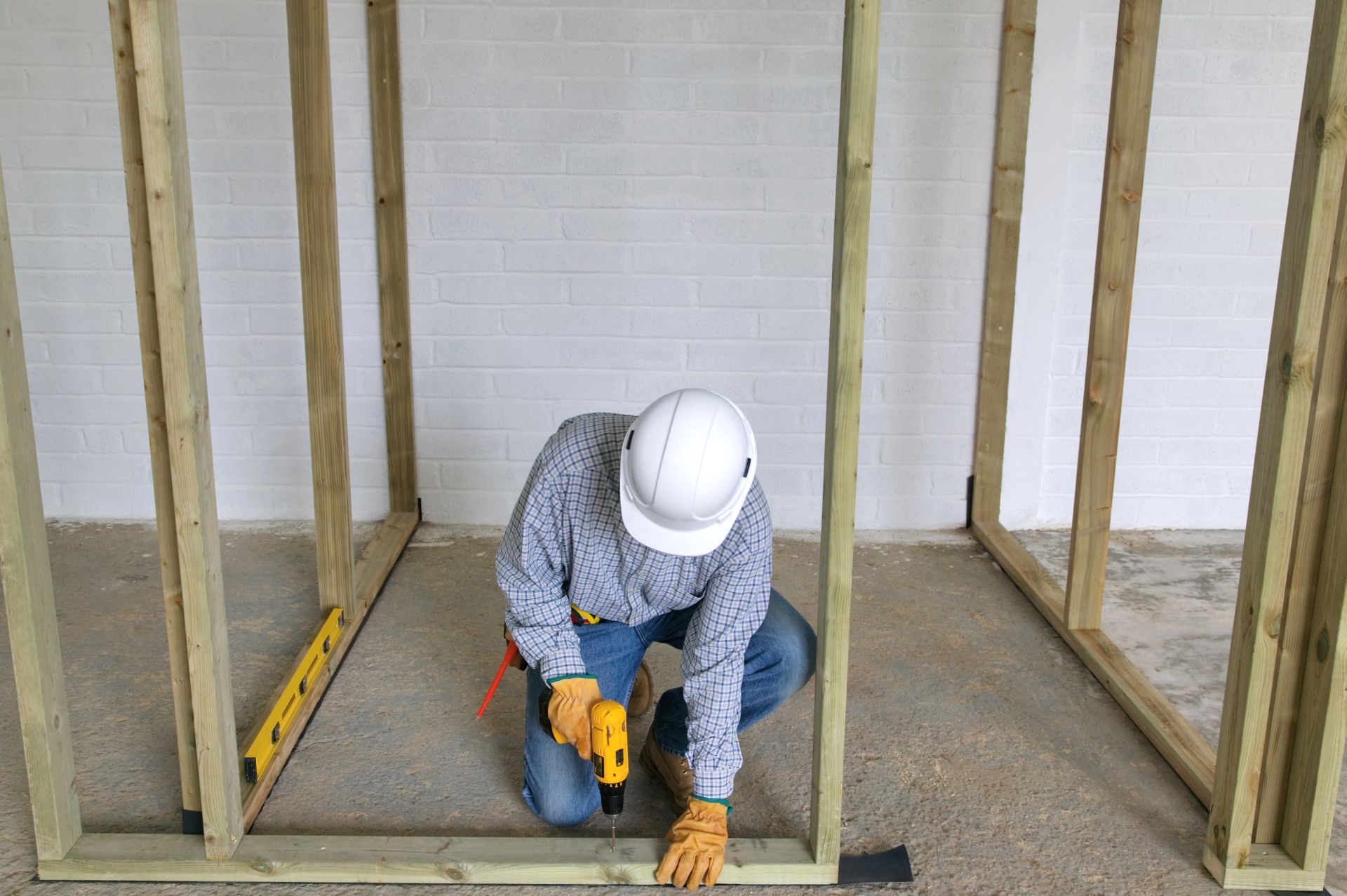

Каркас под гипсокартон может быть изготовлен из дерева

Главная задача мастера при строительстве конструкций из гипсокартона – это правильно и точно установить каркас, который, собственно, данный материал и удерживает. Несмотря на то, что существуют стандартизированные типы схем, соответствующие фирменным технологиям — той же компании «Кнауф», мастера постоянно что-то придумывают и усовершенствуют.

Именно этим и интересна работа с гипсокартоном, она нестандартна и вам постоянно приходится «включать мозги». Работа фактически творческая, и если вы сомневаетесь, браться за нее или нет, то отбросьте все сомнения, у вас все обязательно получится после того, как вы прочитаете данный материал. Итак, как делать каркас из металлопрофиля под гипсокартон: видео, фото и пошаговая инструкция.

Подготовительная часть

Основная часть статьи будет разделена на две части, посвященные стеновым и потолочным каркасам. Но это чуть позже, а сейчас нужно понять с каким инструментом вам предстоит работать, и какими материалами пользоваться.

Рабочий инвентарь

Давайте упомянем весь инструмент, который может пригодиться именно при возведении каркаса, включая профессиональный. Мало ли – сегодня вы пробуете свои силы, а завтра уже обслуживаете огромные объекты, зарабатывая по серьезному деньги.

Технологически установка металлопрофиля под гипсокартон может быть разбита на 4 основных этапа:

• Разметка плоскости каркаса;
• Крепление профилей к стенам;
• Резка профиля;
• Заполнение каркаса.

Подобное деление поможет нам лучше понять, какой инструмент использовать. Давайте по порядку.

Инструмент для разметки

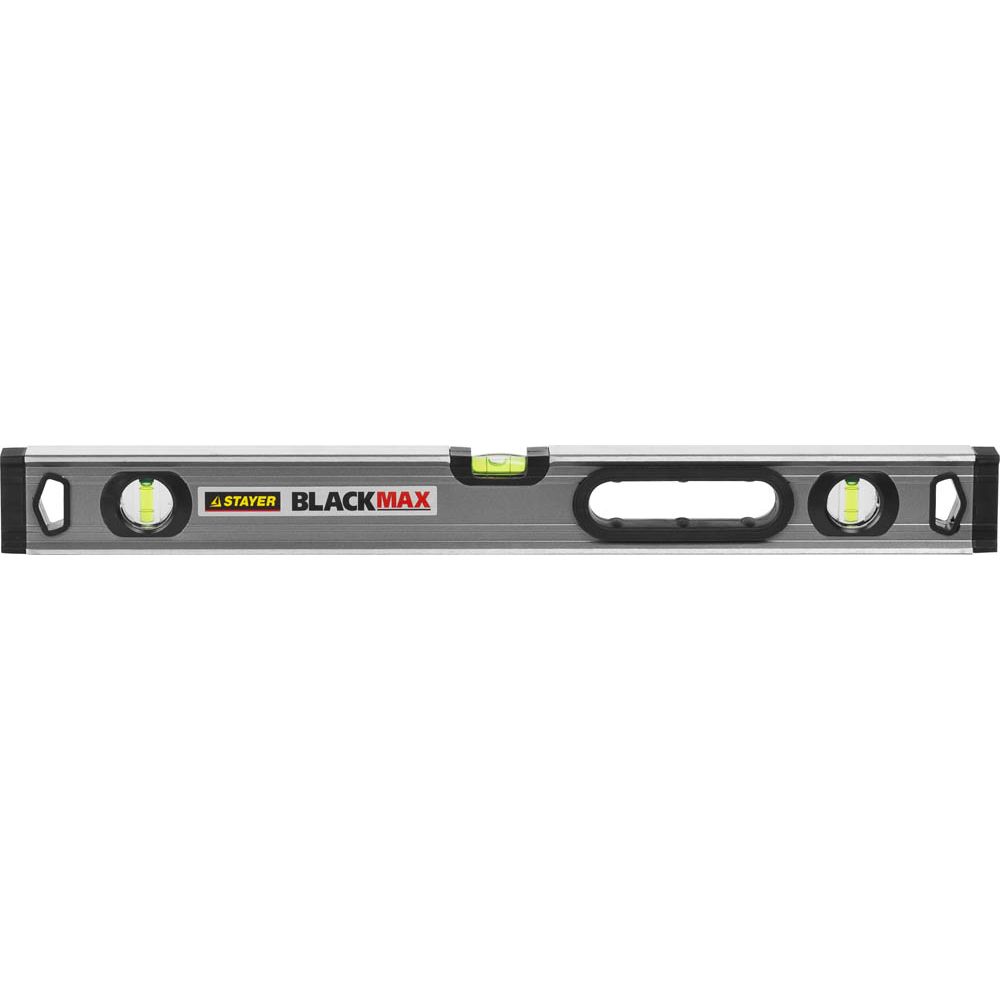

Строительный пузырьковый уровень	Данный тип уровня должен быть у вас в обязательном порядке, но не столько для разметки плоскости, сколько для дополнительной проверки правильности расположения отдельных профилей в каркасе. Рекомендуется приобрести вариант с магнитной полосой, чтобы уровень самостоятельно удерживался на профиле во время его выставления.

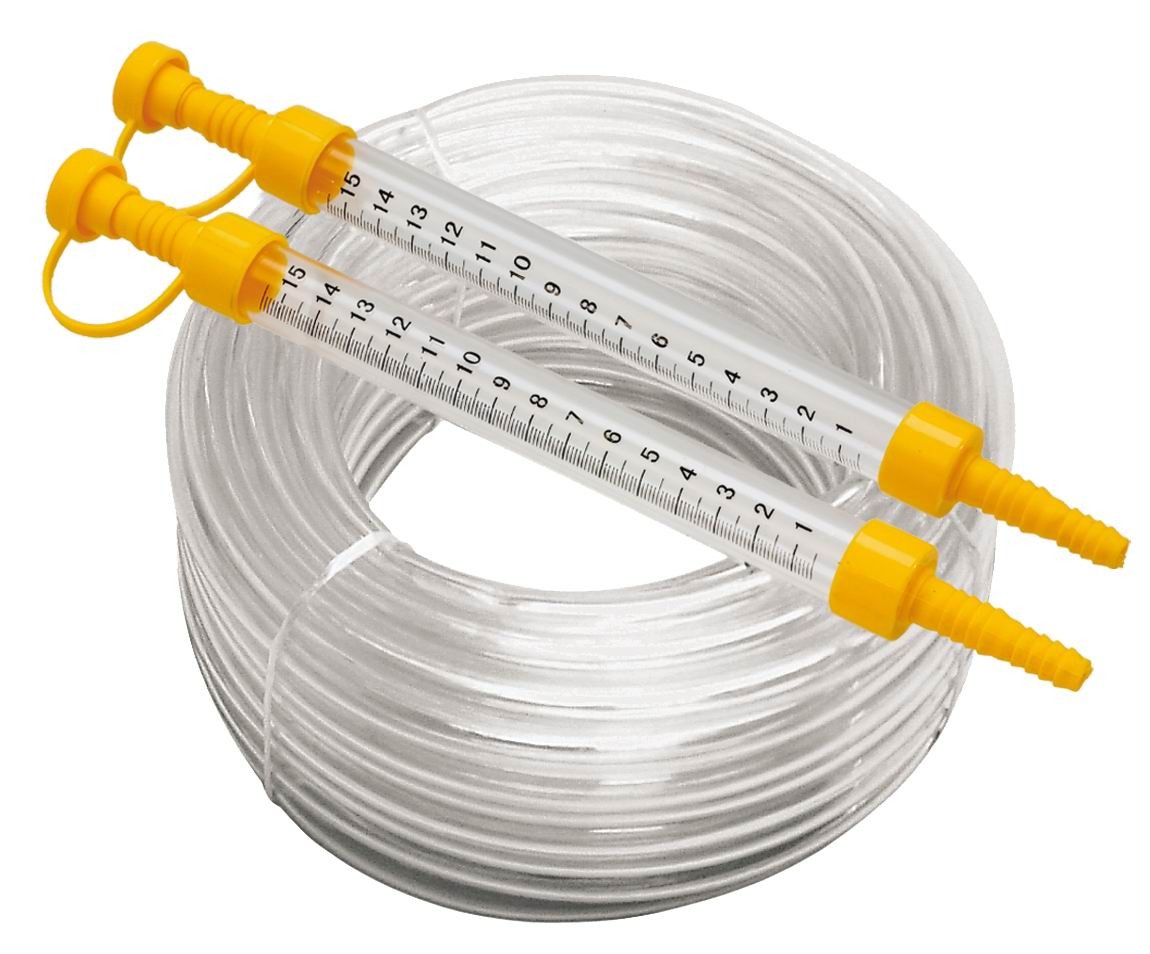

Водяной уровень	Очень точный инструмент, который поможет выставить потолочный каркас для гипсокартона из металлопрофиля. Стоит приспособление сущие копейки, но им не очень удобно пользоваться – приходится набирать и сливать с него воду, нужно два человека. Рекомендуется использовать начинающим мастерам, не желающим или не имеющим возможности тратиться на дорогое оборудование.

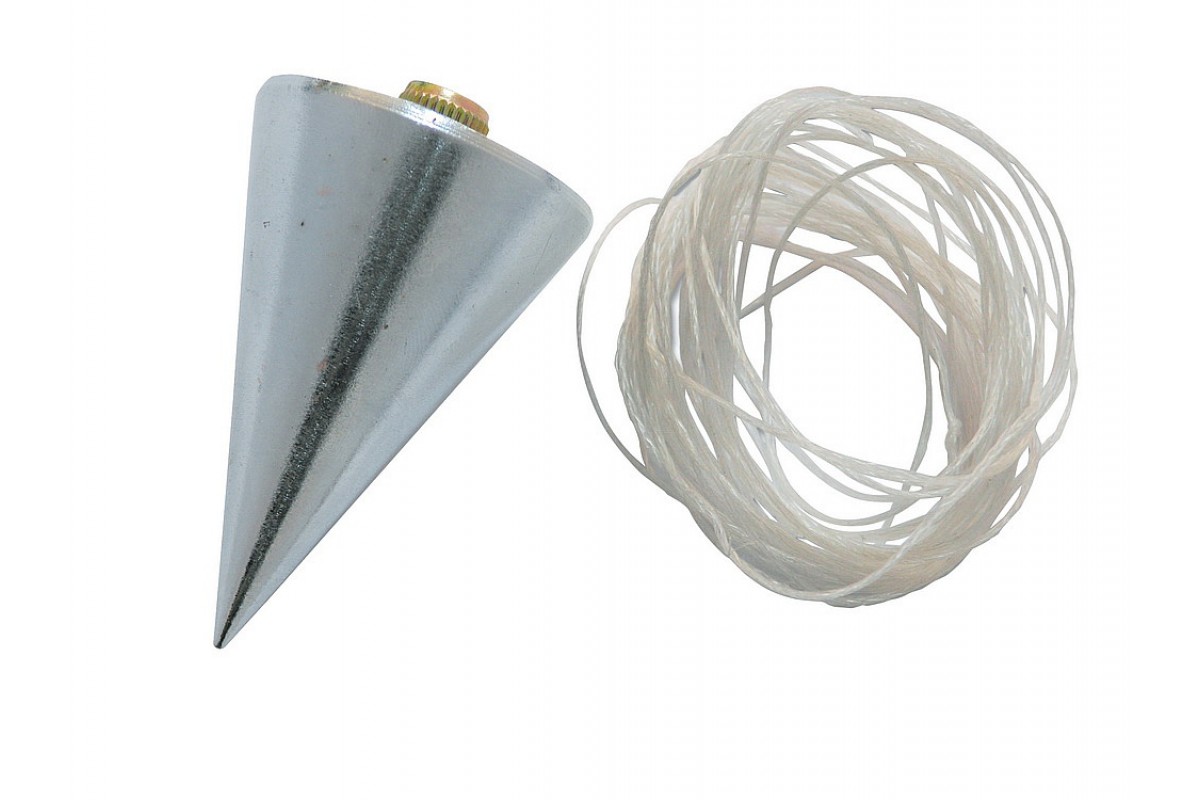

Отвес	Отвес незаменим при построении вертикальных плоскостей. Обмануть он может, наверное, только в зонах с аномальной гравитацией, коих у нас на планете не так и много.

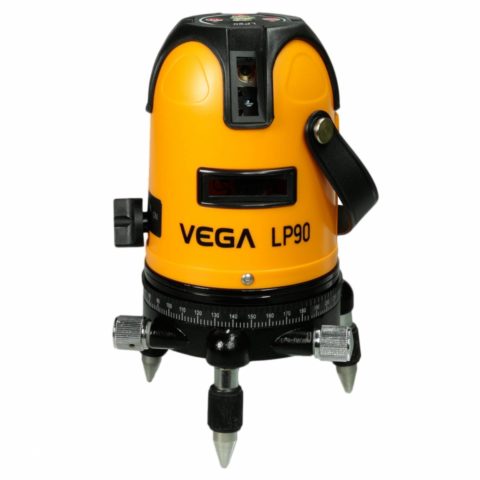

Лазерный осепостроитель	Заменить все предыдущие устройства поможет вот этот компактный помощник. Цена на хороший осепостроитель лазерного типа может достигать и 20 тысяч рублей – такие устройства очень точны, могут рисовать одновременно всю плоскость, вычерчивать угол 90 градусов и много еще чего. Совет! Варианты подешевле могут выдавать некоторую погрешность, но обычно и их точности для работы с гипсокартоном хватает.

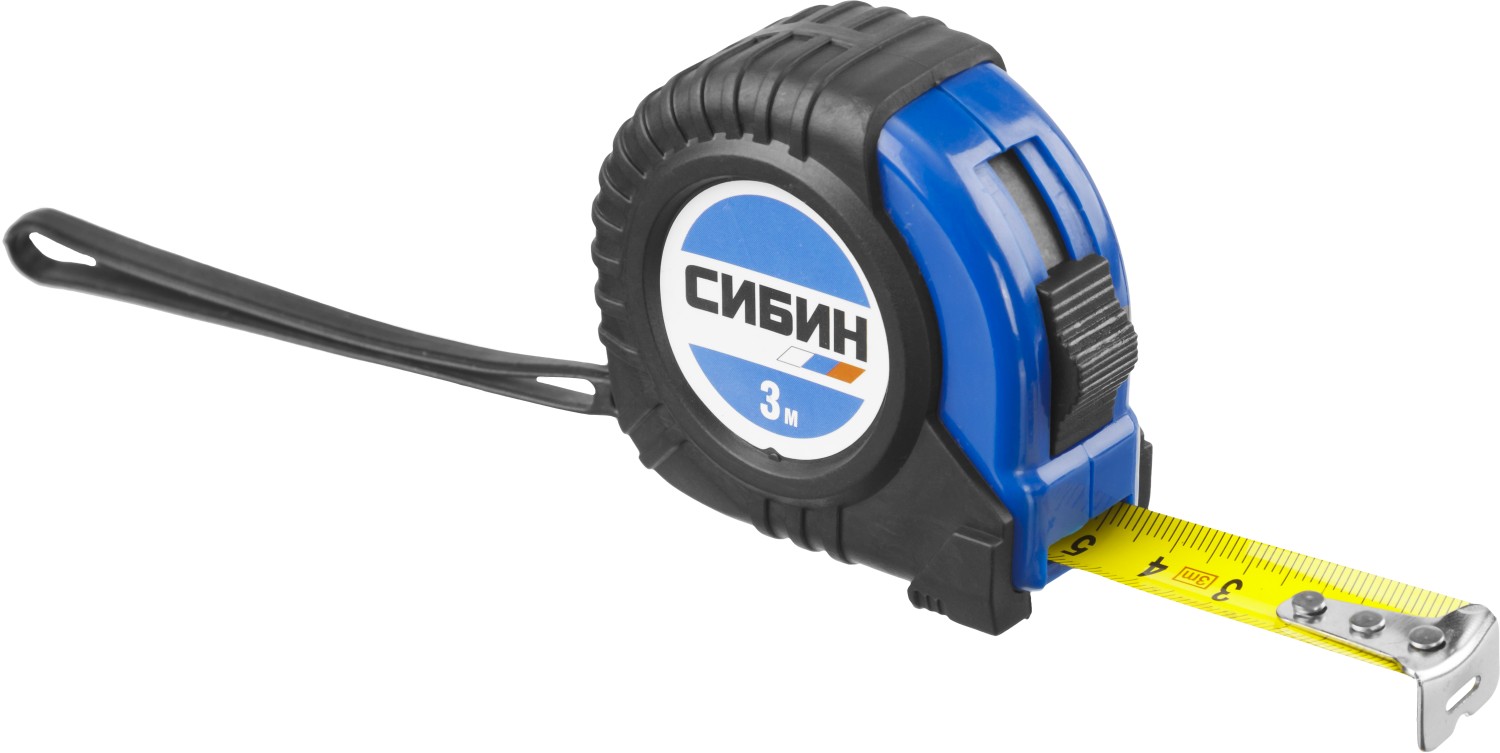

Рулетка	Каким бы крутым уровнем вы не обладали, без обычной рулетки все равно не обойтись.

Итого: начинающему мастеру будет достаточно приобрести рулетку, гидроуровень и пузырьковый уровень. Профессиональный монтажник отдаст предпочтение лазерной технике, но не по причине ее точности, а из-за удобства пользования и увеличивающейся скорости работы.

Инструмент для крепления профиля к стенам

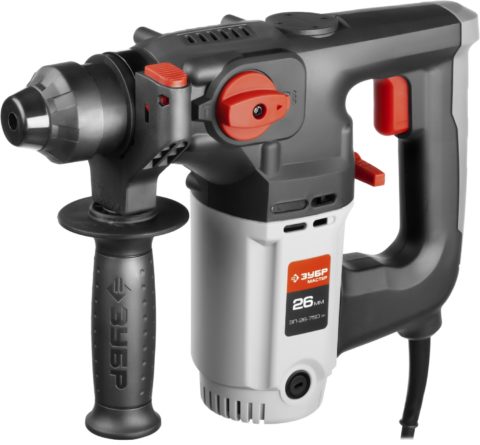

Перфоратор	Самым простым и доступным инструментом для этих целей является сетевой перфоратор. Для начальной работы можно приобрести недорогой китайский инструмент – все, что от него требуется, периодически насверливать отверстия, то есть перегрузок он испытывать не будет. Однако важно понимать, что мощный инструмент будет эффективнее и быстрее справляться с бурением.

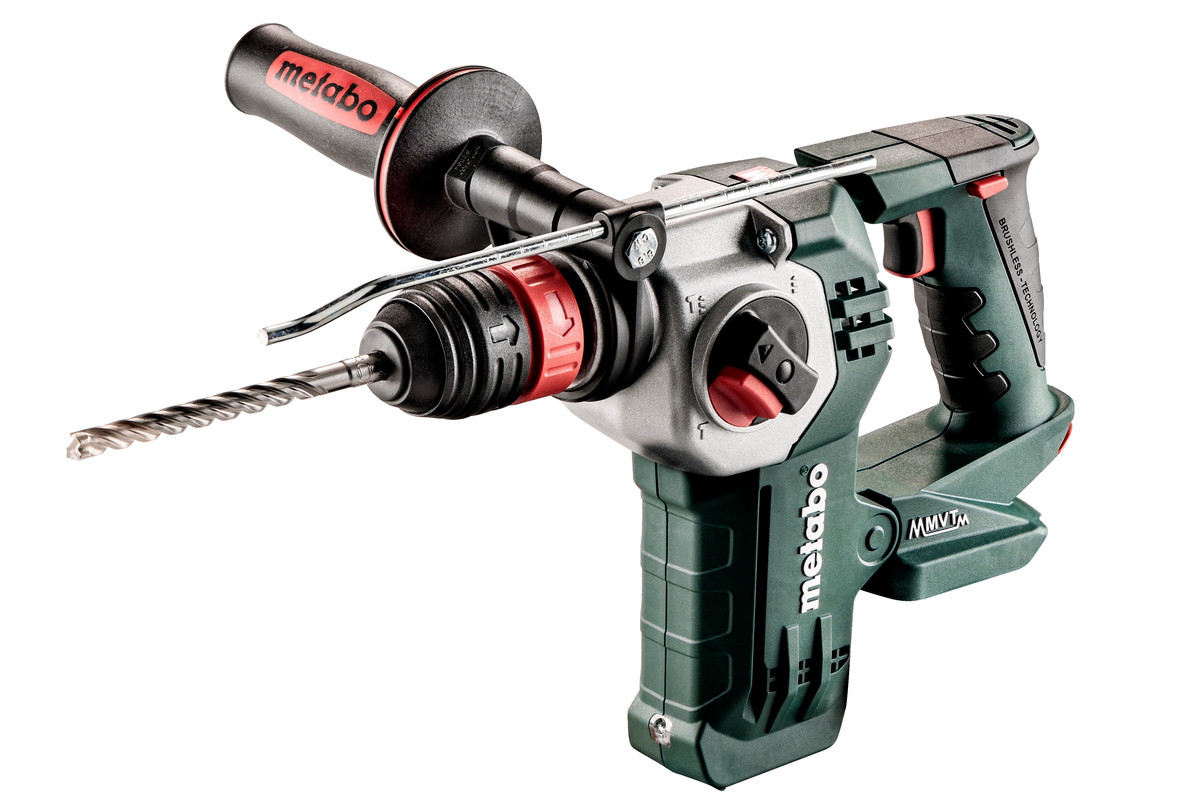

Аккумуляторный перфоратор	Огромным недостатком сетевого перфоратора является его зависимость от электрических сетей, поэтому работать с ним на высоте проблематично – что-то постоянно где-то цепляется, провода путаются под ногами так, что можно и упасть. Если предстоит серьезная работа под высоким потолком, намного удобнее будет выполнять ее вот с таким аккумуляторным перфоратором.

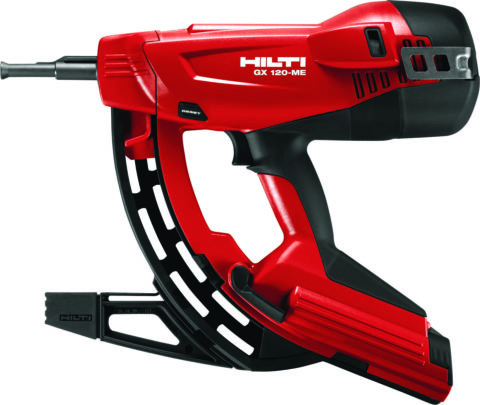

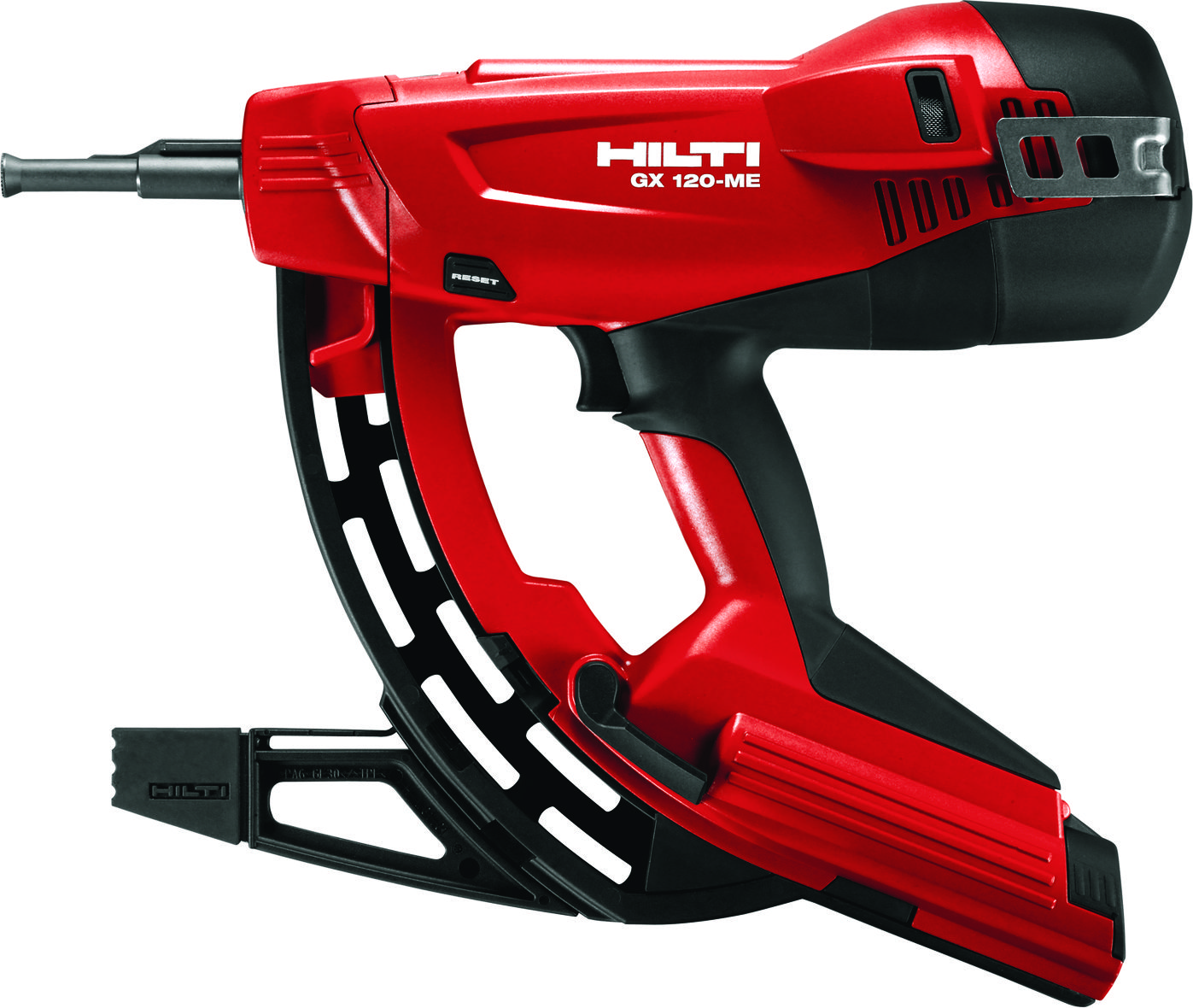

Газовый монтажный пистолет	Но все это настоящие игрушки по сравнению с монтажными пистолетами, в частности, газовыми. Пока вы перфоратором насверливаете одно отверстие, этот монстр сможет забить около 20-30 дюбелей, которые с легкостью прошивают не только бетон, но и металл. При использовании на очень больших объектах такой инструмент сокращает время проведения работ в несколько раз.
Дополнительная информация! При условии, что основание сделано из дерева, для крепления профилей применяется шуруповерт.

Итого: Понятно, что монтажный пистолет будет стоить намного дороже – от 30 до 70 тысяч рублей, в зависимости от производителя и модели, но работать без него на больших объектах – себе дороже.

Инструмент для резки профиля

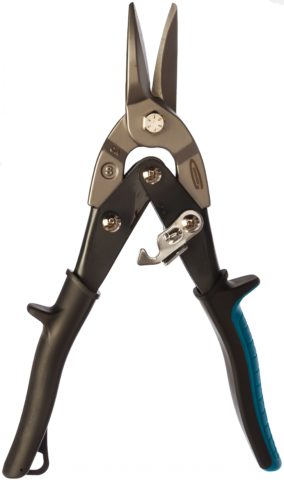

Ножницы по металлу	Самым простым решение будет применение ножниц по металлу. Простым, в смысле, доступным. С задачей они справляются эффективно, при условии, что инструмент качественный, с двойным рычагом.

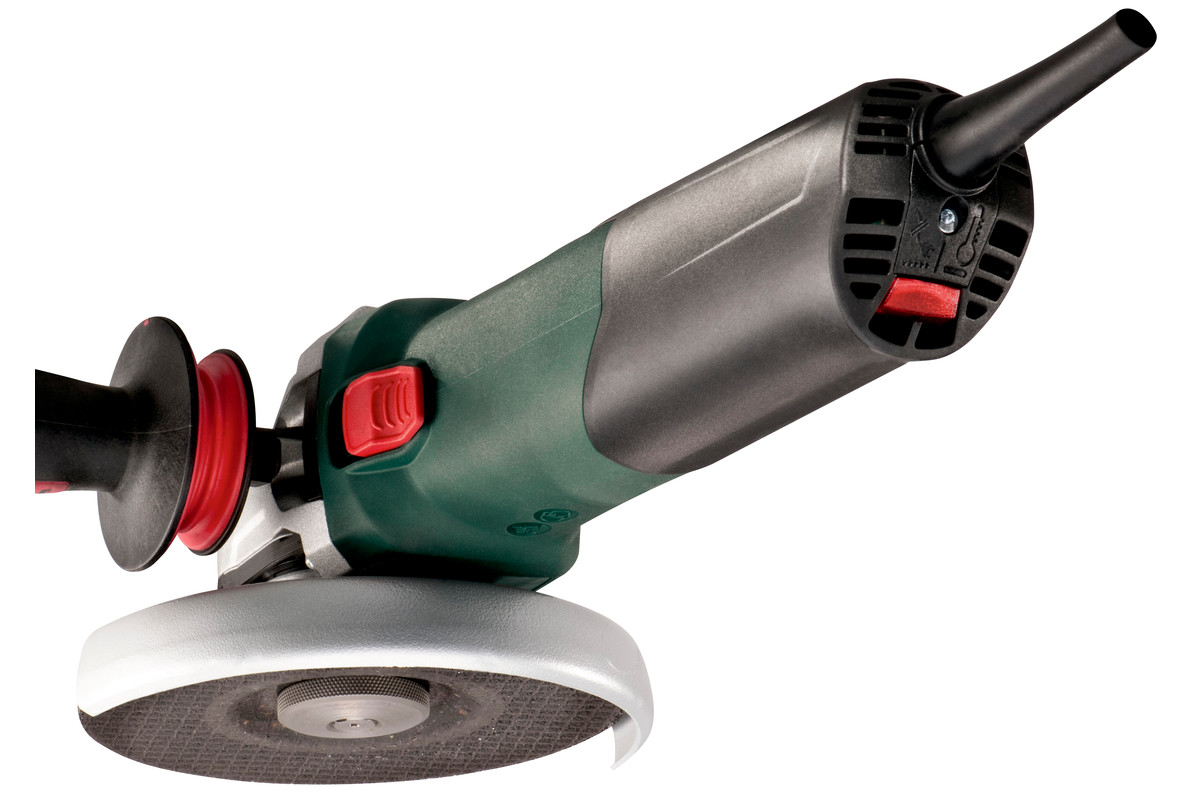

УШМ	Болгарка режет профиль очень быстро, но применяемые абразивные диски сильно нагревают металл, что приводит к выгоранию цинкового покрытия, и как следствие – возникновению коррозии металла, особенно во влажных помещениях.

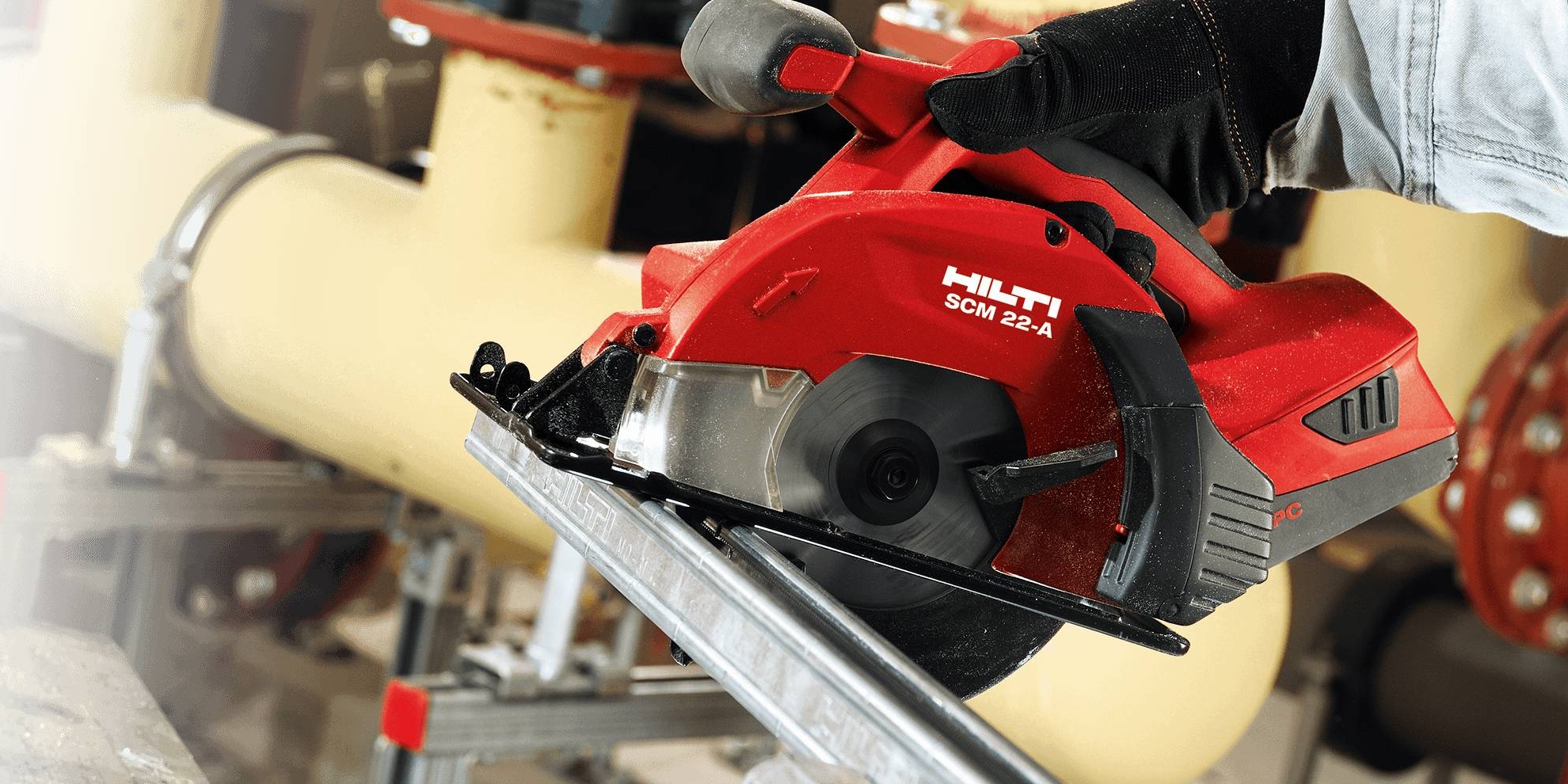

Дисковая пила	Отличным решением будет применение дисковой пилы. Она тоже нагревает при резке профиль, но температуры недостаточно, чтобы испарить цинк с поверхности, так что работать можно без опасений за качество.

Итого: У хорошего мастера должно быть в наличии каждое из этих приспособлений, так как в разных ситуациях пригодиться может все.

Инструмент для соединения деталей каркаса

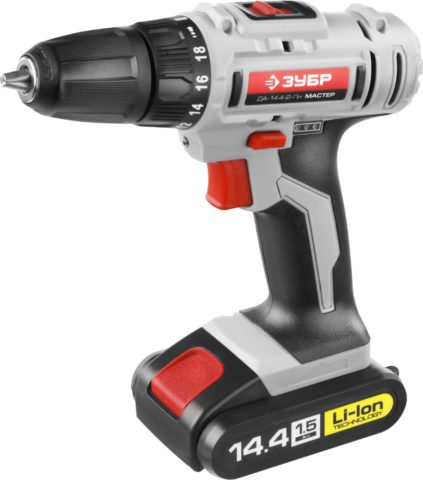

Шуруповерт	Частично, а иногда и полностью, каркас собирается при помощи саморезов. Для их эффективного закручивания нужен шуруповерт с высоким крутящим моментом.
Просекатель	Отдельные типы каркаса могут собираться только при помощи просекателя. Это позволяет сделать каркас на стены под гипсокартон из металлопрофиля более ровным, без потери надежности.

Итого: Приобретаем оба инструмента.

Материалы

Теперь давайте быстро разберем все типы профилей и фурнитуру к ним и начнем уже скорее сборку:

Виды металлопрофиля для гипсокартона	Назначение	Металлопрофиль для гипсокартона, размеры: длина, высота, ширина мм

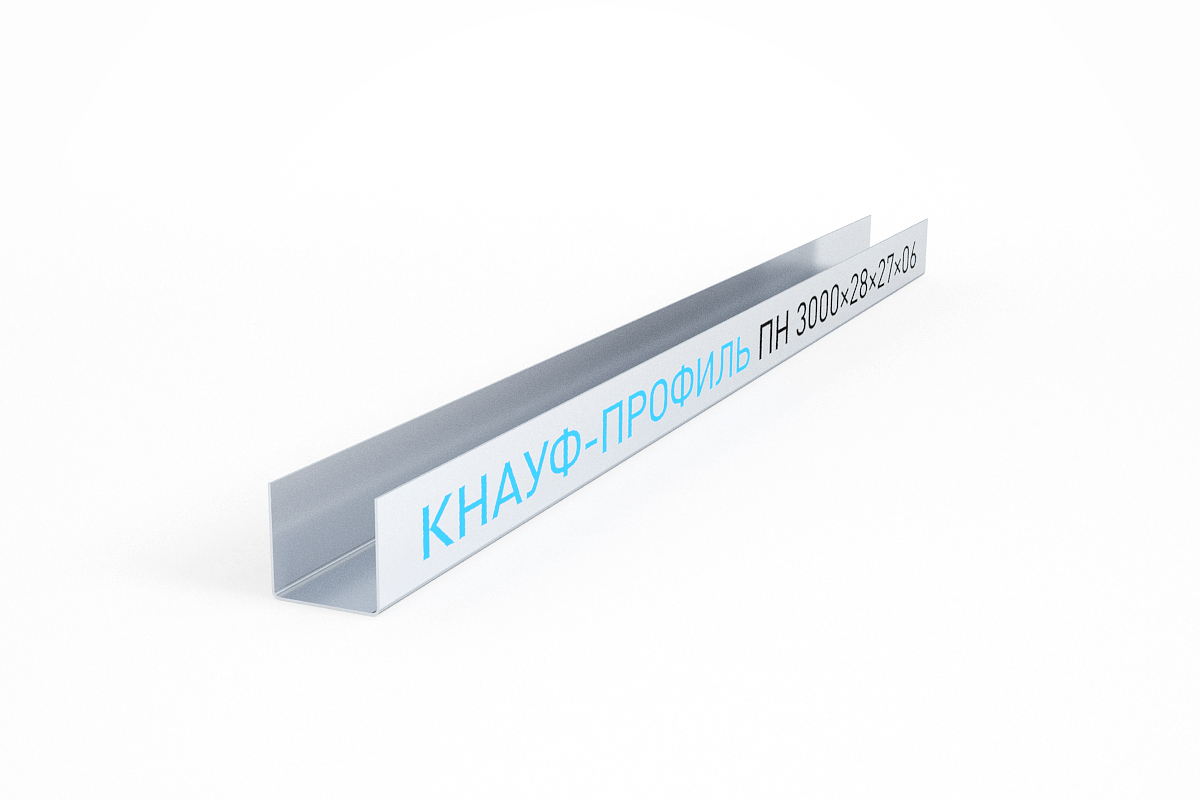

Профиль ППН	Направляющие для потолка из гипсокартона. Применяются для привязки каркаса к стенам и перекрытиям, помогают удерживать каркас в местах соединения с ними.	3000*27*28

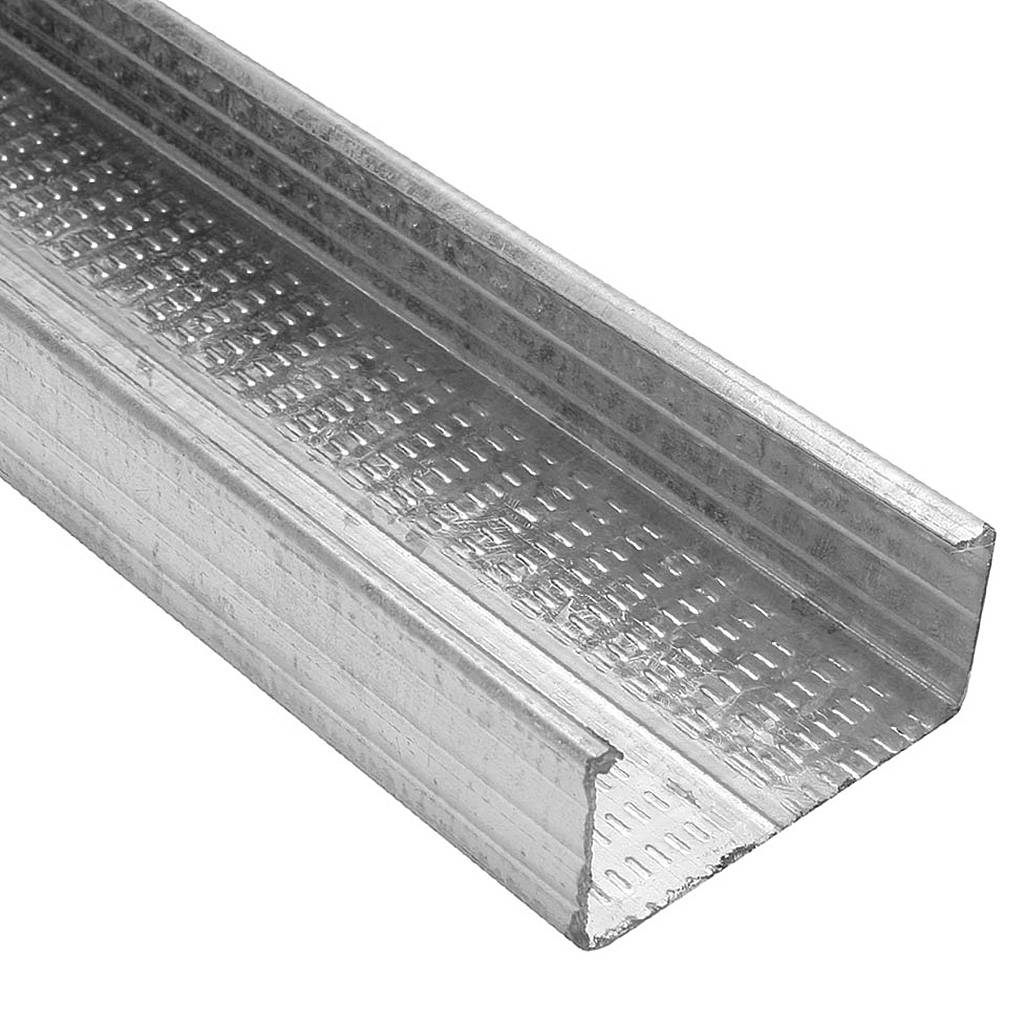

Профиль ПП	Основной профиль потолочного каркаса. Нередко применяется и в качестве стоечного, стенового, при необходимости сэкономить пространство.	3000*27*60

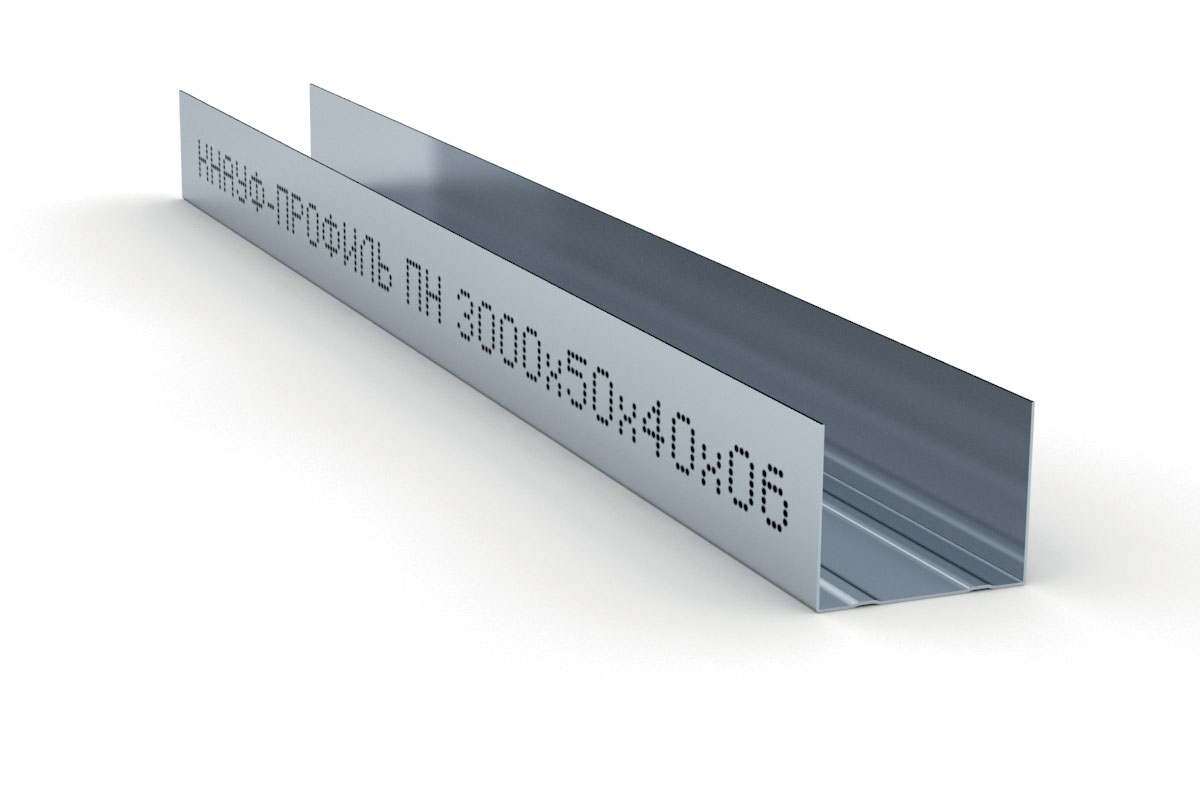

Профиль ПН	Аналог профиля ППН, но только для стеновых каркасов. В отдельных случаях может использоваться и в качестве стоечного профиля.	3000*50 (75, 100) *40

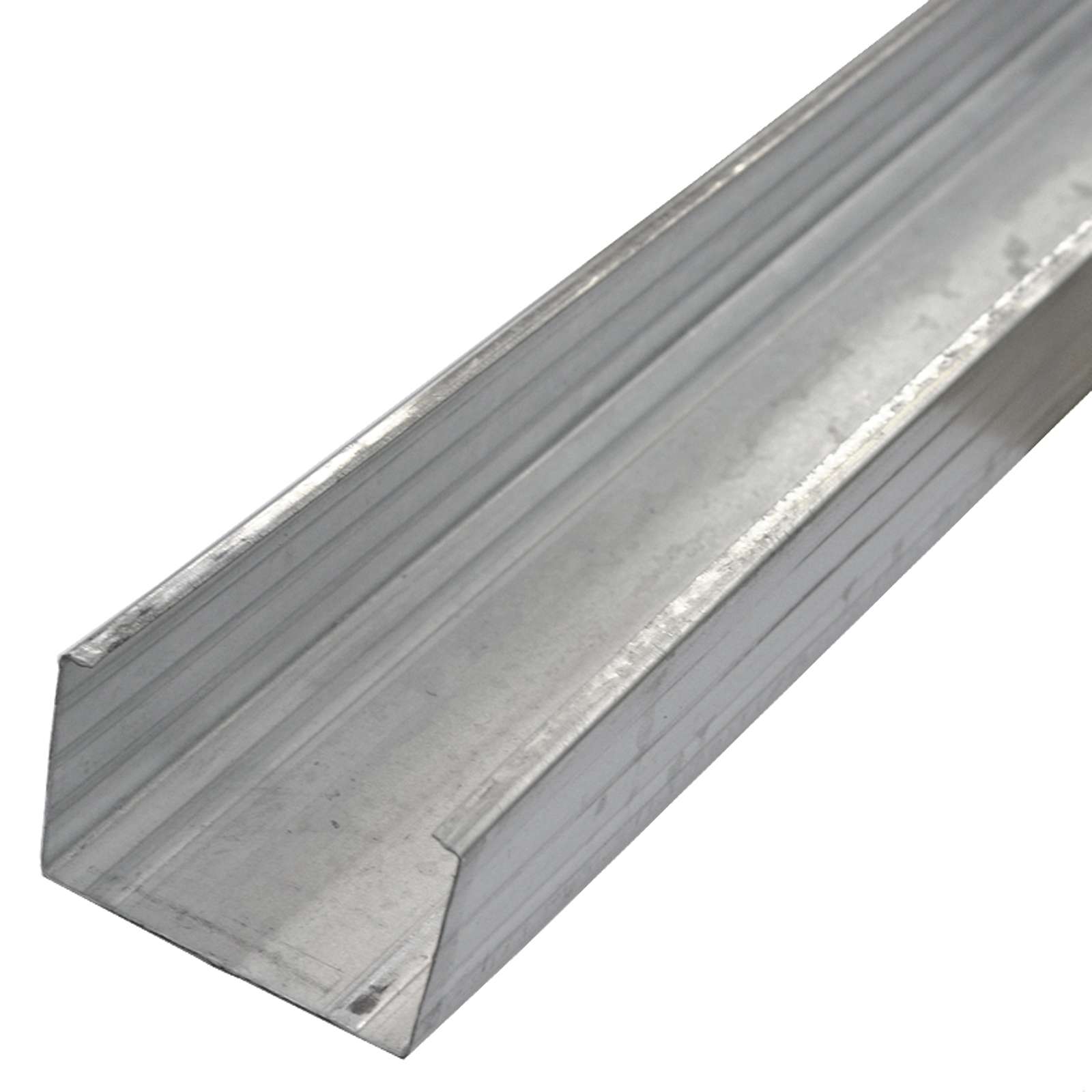

Профиль ПС	Стоечный металлопрофиль для гипсокартона (размеры) подбирается под используемый ПН профиль. Он придает стеновым каркасам основную жесткость.	3000*50 (75, 100) *60

Совместно с профилями используются следующие приспособления:

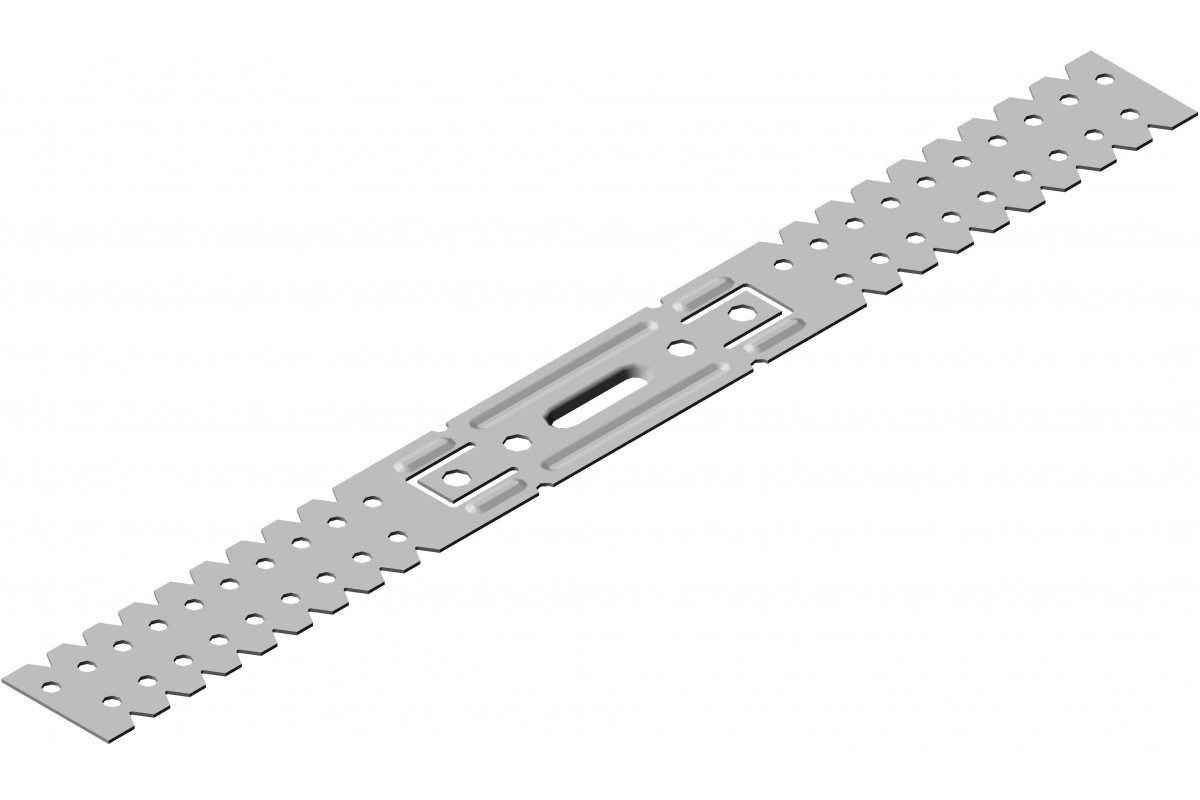

Подвес прямой	Связывает каркас с основанием, придавая конструкции больше жесткости. Длина лопастей – 12 сантиметров.
Одноуровневый соединитель «краб»	Предназначен для перпендикулярного соединения стоечных профилей.

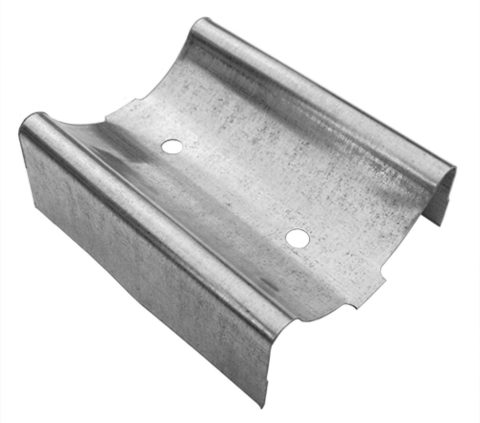

Удлинитель	Помогает нарастить длину профиля ПП.

Также существует и другая фурнитура, например: пружинные подвесы, угловые соединители, т-образные соединители и прочее. Используются они редко, так как их можно заменять тем, что мы назвали в таблицах.

Стеновые каркасы

Итак, разбирать мы будем стандартные конструкции. Прочие модификации вы сможете придумать сами, или подсмотреть у опытных мастеров. Кстати, «Обшивка потолка гипсокартоном своими руками» — видео, которое посмотреть нужно всем новичкам.

Фальшь стена – классическая схема

Большинство мастеров начинают освоение конструкций из гипсокартона именно с установки фальшь стен.

Вот как это делается:

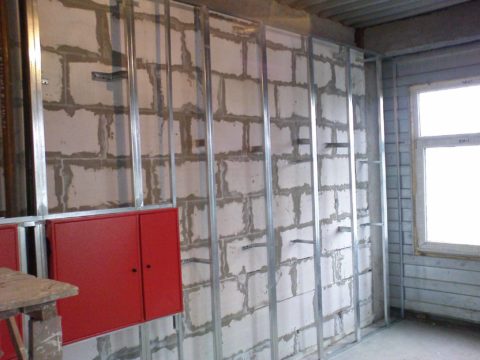

Каркас без поперечин

• Начинается все, как несложно догадаться, с разметки. На этом этапе ваша задача – определить самую выступающую точку на стене, правильно сориентировать плоскость, начертить ее без перекосов.
• Выступающую точку на самой стене искать нет никакого смысла – обычно это либо стояки отопления, либо ручки кранов на радиаторах, в общем, любая отдельностоящая вещь, которая может помешать установке.
• Ориентировать плоскость нужно так, чтобы с соседними стенами она образовывала углы под 90 градусов. Ну, это в идеале, а так, ищем максимально близкие значения. Проверьте имеющиеся углы при помощи угломера или простого угольника, если стены образуют приблизительно одинаковые углы, то в дальнейшем можно будет пользоваться только рулеткой.
• Итак, замеряем, насколько отстоит выступающая точка от стены, добавляем к полученному значению от 3 до 6-ти сантиметров, в зависимости от типа профиля, и как каркас с данной точкой пересекается.
• Полученное значение, пусть это будет 10 см, откладывается на двух верхних углах будущей плоскости.

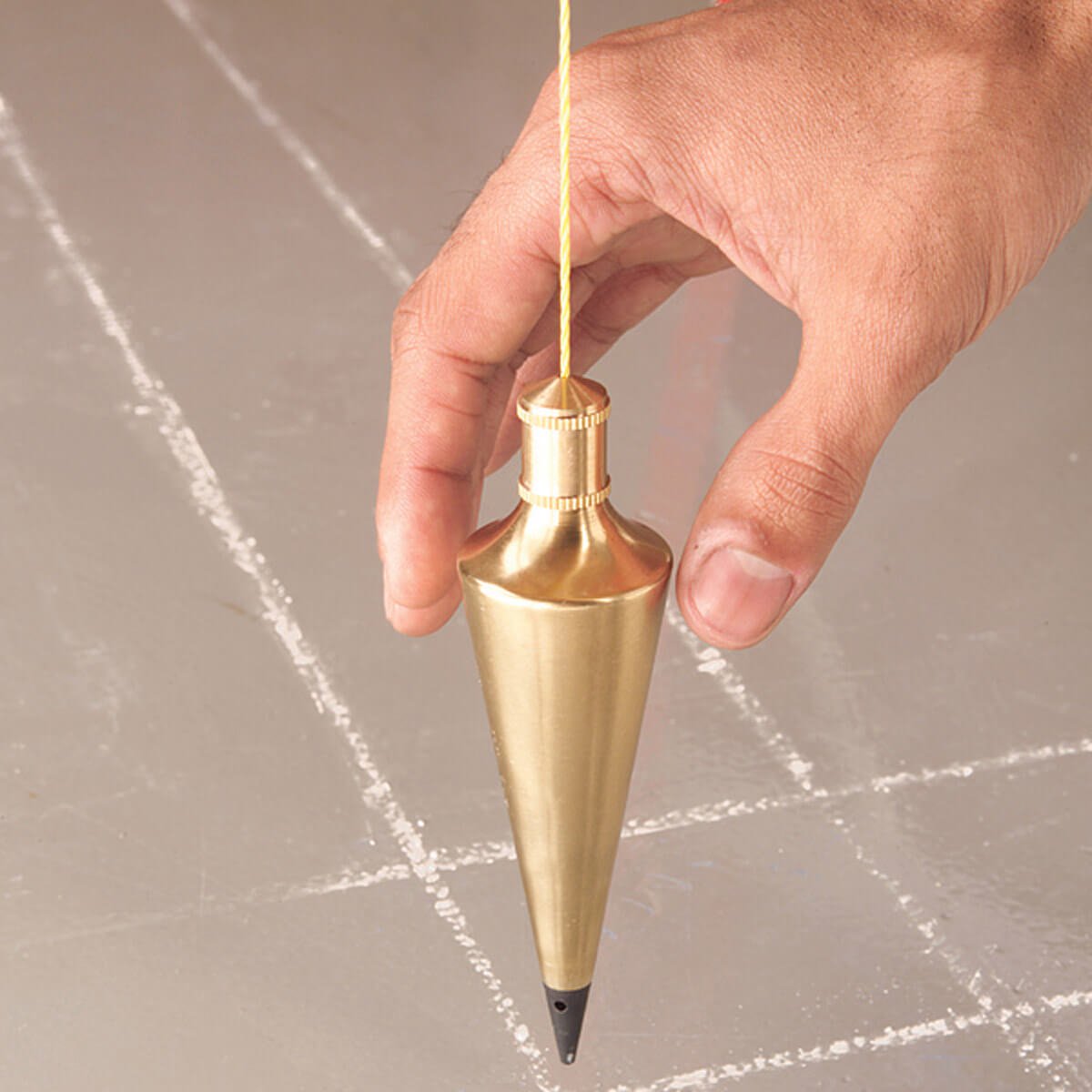

Работа с отвесом

• К полученным точкам приставляем отвес и переносим их на нижние углы.
• Все полученные метки соединяются отбивочным шнуром. В результате получится идеально ровная плоскость без перекосов.
• Если в наличии имеется лазерный осепостроитель, который умеет рисовать во все стороны, просто ставим его на пол и совмещаем его линии с точками – все готово, можно крепить профиль.

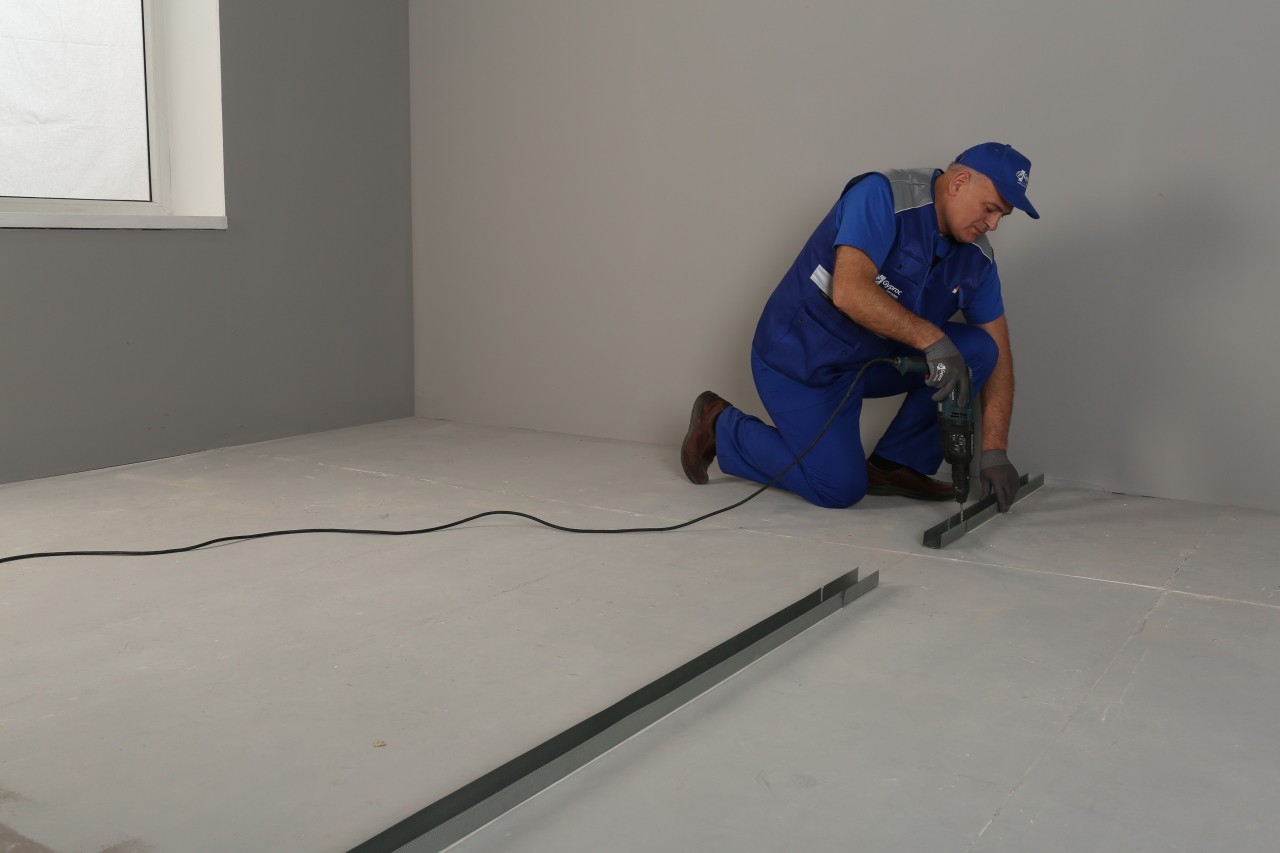

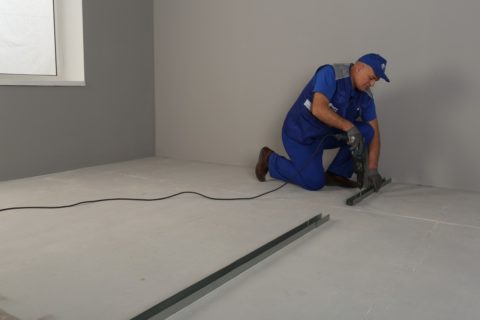

Металлопрофиль под гипсокартон крепится к полу

• Направляющий профиль (ППН или ПН) крепится прямо к стенам, полу и потолку на дюбель-шурупы.

Совет! Будьте осторожны и не повредите во время сверления коммуникации, которые могут в поверхностях проходить. Это может быть и проводка и водяной пол с подогревом.

• Затем устанавливаются основные вертикали. Что это такое? Это те стойки, которые формируют границы оконных и дверных проемов. Используют для этого профиль ПС или ПП, в зависимости от типа направляющей.
• Связка между профилями при этом выполняется за счет саморезов «клопов».
• Далее ставятся основные горизонтали – их лучше сделать из направляющего профиля, чтобы соединения со стойками были технологичными.
• Заполняем основное пространство каркаса стойками, с шагом ровно 60 сантиметров. Все элементы должны стоять строго по уровню, поэтому не забываем перепроверяться.

Совет! Не нужно уровнем «мучать» каждую стойку – выставите одну, а все остальные отступите от нее по рулетке.

• Сразу прикиньте, в какой последовательности, и с какой стороны вы будете подшивать листы. Это позволит понять, откуда проще начать отсчет шага.
• Затем ставятся основные поперечины. Эти элементы нужны в местах стыка гипсокартонных листов. Мы знаем два факта: длина листа составляет 250 сантиметров, соседние листы ставятся в разбежку. Отсюда следует, что перемычка под первый лист располагается на расстоянии 2,5 метра от пола, а под второй – от потолка.

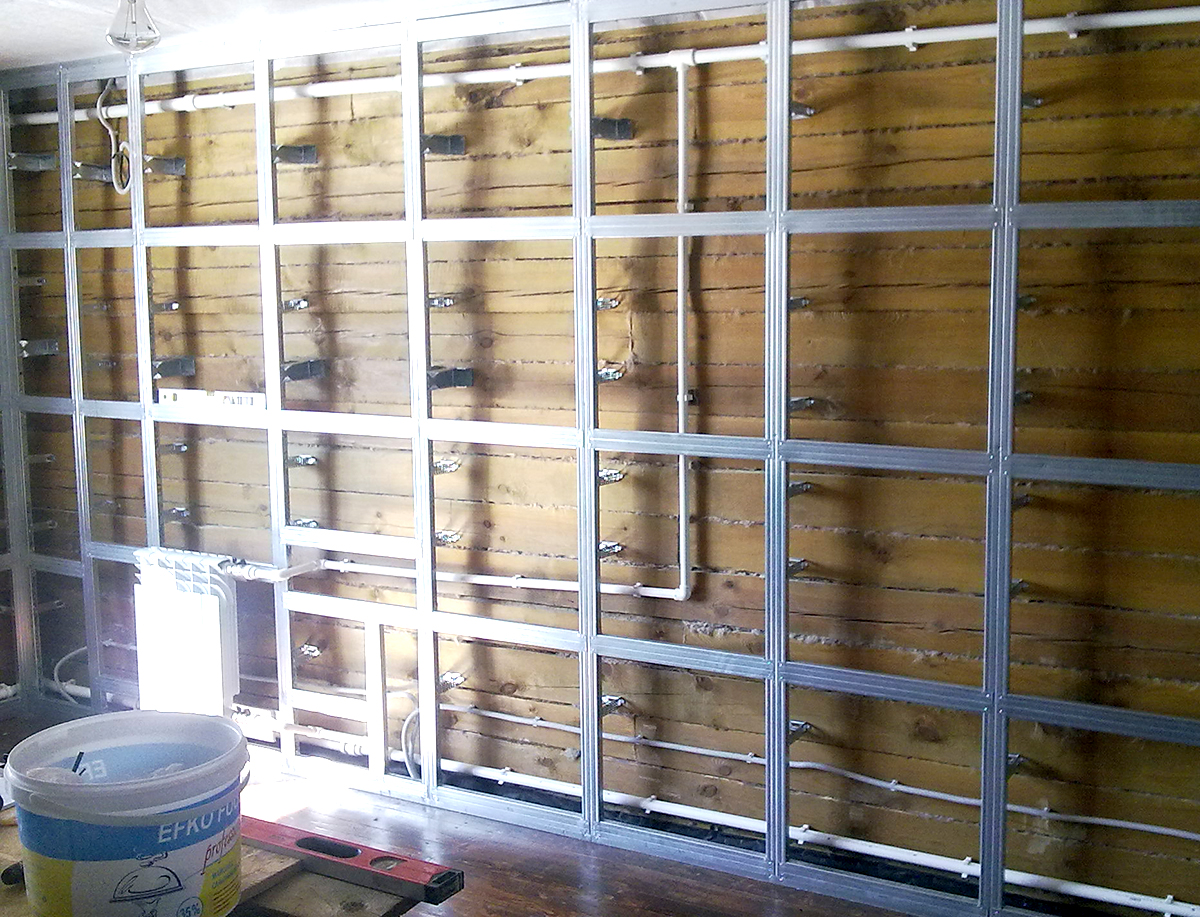

Каркас с поперечинами более жесткий

• Гипсокартонщики активно спорят о том, нужны ли каркасу поперечины, ведь и без них конструкции получаются достаточно прочными, особенно если шить гипсокартон в два слоя.
• Наша позиция больше склоняется в пользу перемычек, но иногда, действительно, можно обойтись и без них.
• Как не крути, но даже не привязанные к стенам перемычки в значительной степени усиливают каркас. А в некоторых местах без них и вовсе не обойтись. Например, вертикаль на краю оконного проема – ее просто некуда крепить иной раз, а подходящая к ней перемычка послужит прекрасной опорой, которую можно привязать к стене.
• Если делать каркас таким способом, для присоединения перемычек понадобятся «крабы» (одноуровневые соединители), либо же профиль разрезается таким образом, чтобы на концах получались «язычки», как на фото ниже, через которые элемент крепится на саморезы.

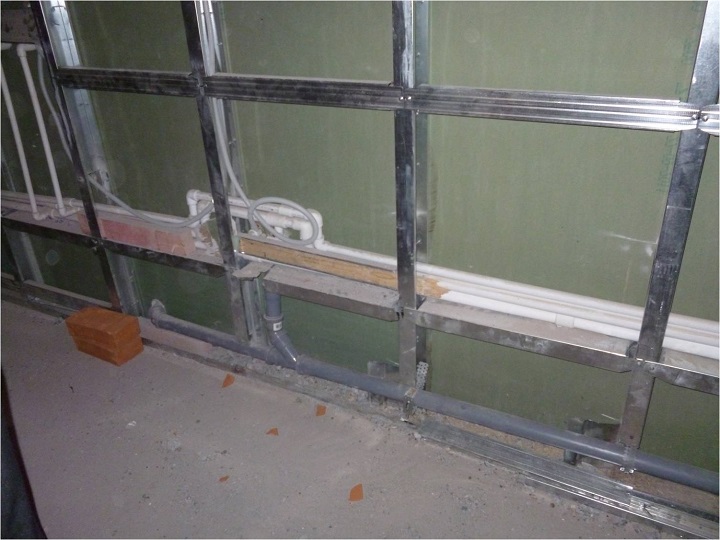

Язычки для крепления перемычки

• Обе схемы имеют недостатки. В первом случае идет расход фурнитуры, которую к тому же приходится резать в точках примыкания к основным вертикалям, а во втором, мало того, что происходит наложение профилей, так еще и шляпка самореза будет торчать поверх всего этого. В результате получается значительный перепад на плоскости, и гипсокартон при креплении в этих местах может даже сломаться.
• Решение проблемы будет дальше, а пока продолжаем.
• Перемычки устанавливаются и под потолком, если планируется сделать натяжной потолок. Они идут непрерывно по всей длине конструкции и образуют закладную.
• После установки всех элементов, каркас укрепляют. Для этого все основные стойки связывают со стеной через подвесы или уголки, сделанные из ПН профиля. В нужных местах усиливаются и перемычки.

Альтернативный метод

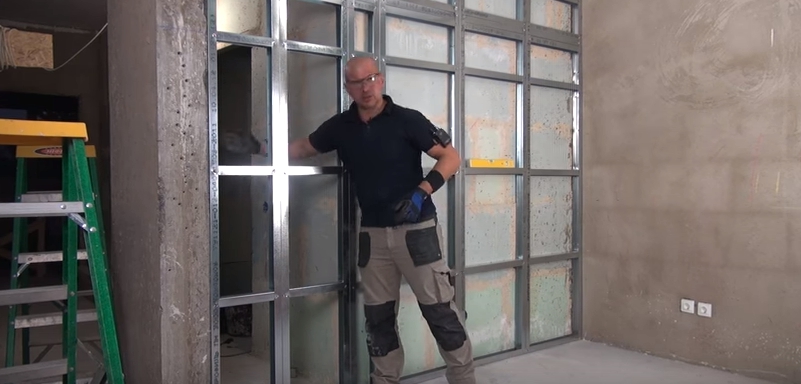

Каркас фальшь стены собран целиком из ПН профиля

Следующий метод, по нашему скромному мнению, является куда технологичнее, и, несмотря на некоторый перерасход профиля, более предпочтительным.

• Его суть состоит в том, что стоечные профили заменяются направляющими, которые спариваются спинками.
• Подобная конструкция собирается очень легко и намного быстрее. Для ее фиксации не нужны подвесы, а для сборки – «крабы».

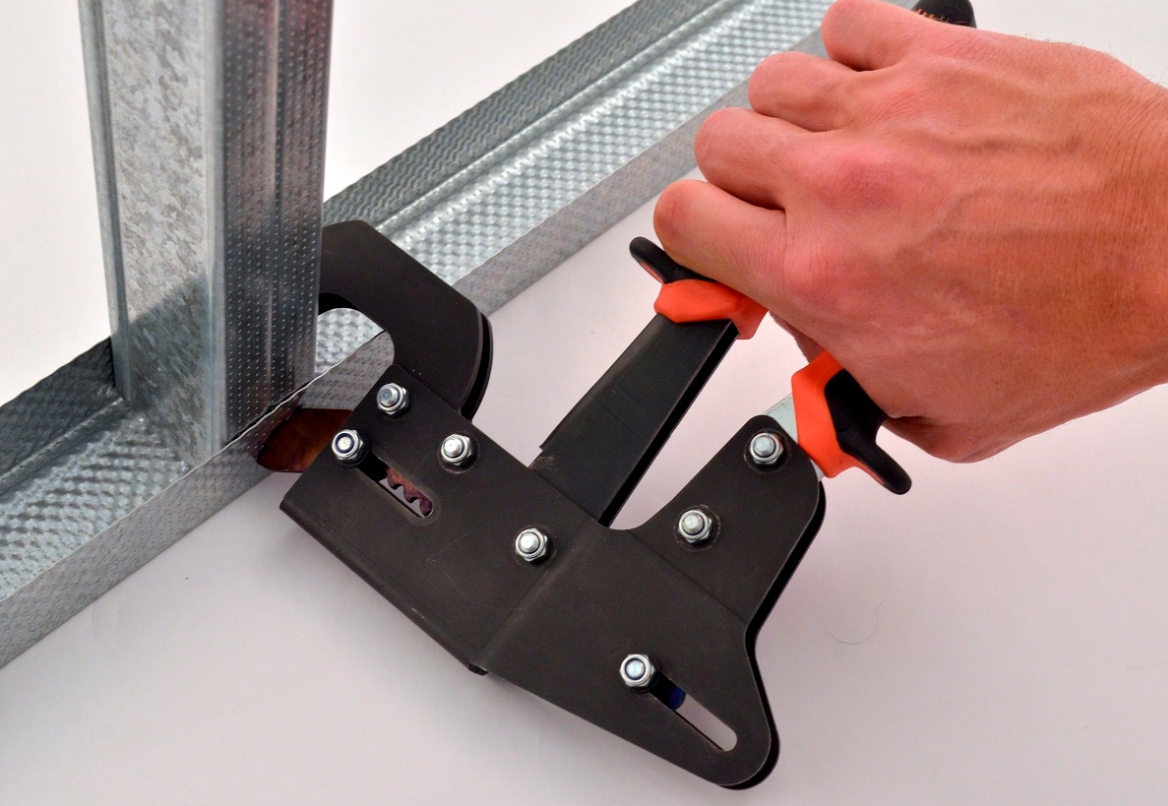

Связка элементов просекателем

• Установленные стойки крепятся к направляющему профилю при помощи просекателя. Такой узел будет очень прочным, при этом ничего не будет выступать за плоскость каркаса.
• За счет того, что спаренные профили развернуты в стороны, между ними с легкостью ставятся перемычки в любом количестве.
• Укрепление каркаса происходит именно через перемычек, так как для этого используются уголки из ПН профиля. Изготовить их проще простого. Берем ненужный обрезок профиля, рассекаем у него бортики на нужном расстоянии, сгибаем деталь под 90 градусов и скрепляем все просекателем.

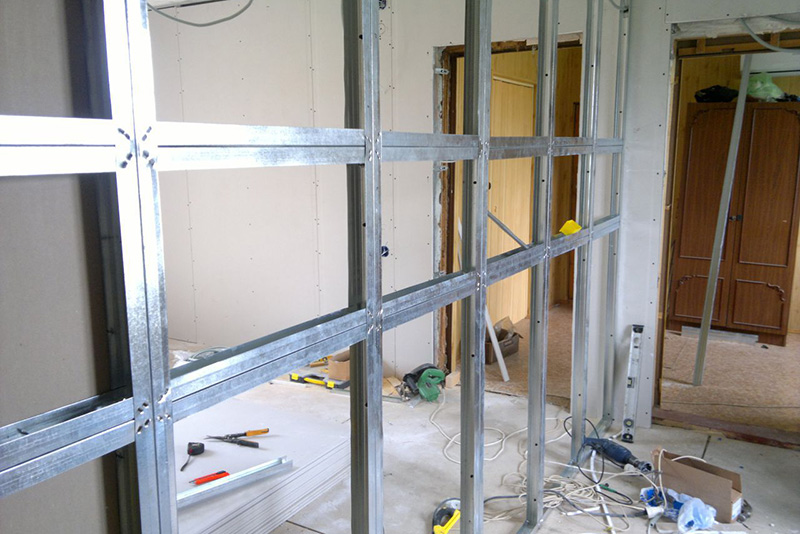

Перегородка из направляющего профиля

Аналогичным образом собираются и перегородки из гипсокартона. Только официальная технология предлагает спаривать ПС профиль, но мы-то знаем про недостатки такой конструкции, а именно, про невозможность нормального крепления перемычек.

Да, ПС профиль жестче за счет имеющихся у него ребер жесткости, но это не критично, если используемый вами ПН профиль качественный (0,6 мм толщиной). При этом не забывайте, что эти же ребра жесткости будут мешать, вам нормально вставлять утеплитель.

Потолочные каркасы

Конструкция стандартного потолочного каркаса ничем не отличается от стеновой, но вот, как ее установить – это уже другой вопрос.

Одноуровневый каркас

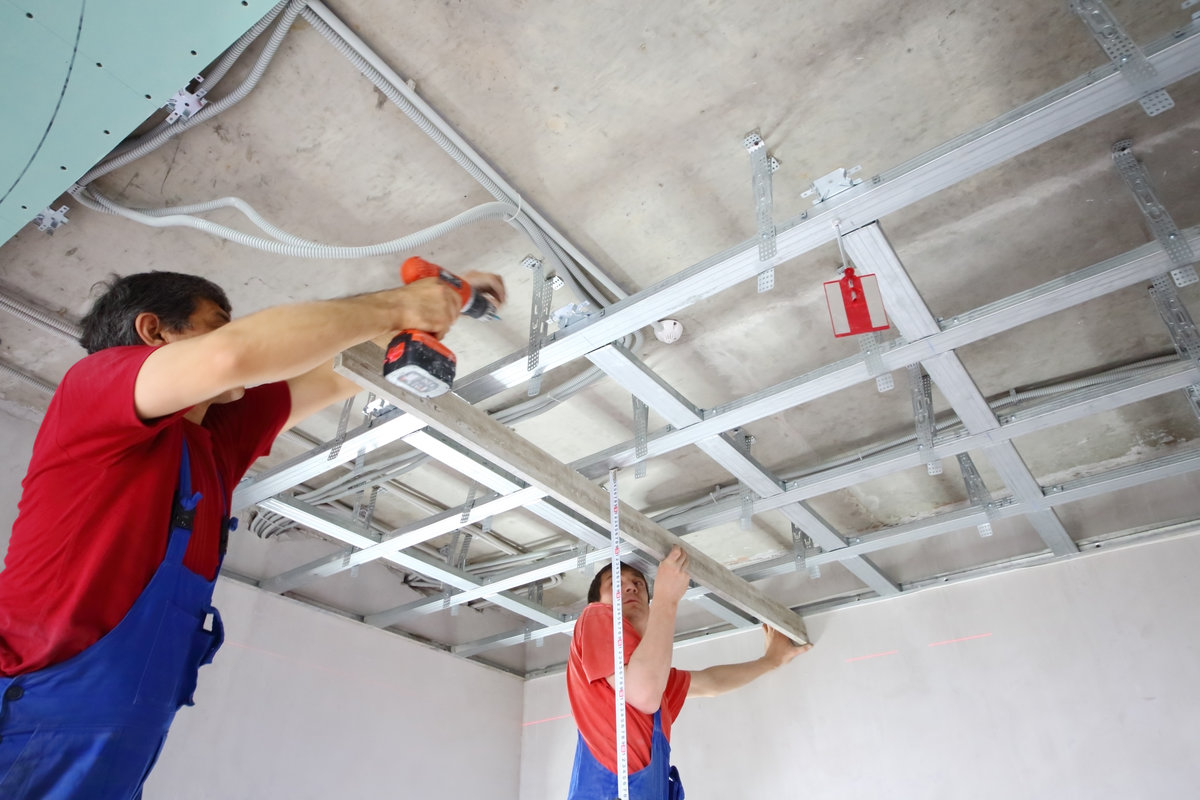

Как делать каркас на потолок под гипсокартон

Итак, начинаем снова с разметки:

• Отступаем от потолка в любом углу произвольное расстояние, ставя метки на смежных стенах. Расстояние лучше сразу брать проектное – вдруг все получится с первого раза.
• При помощи водяного или лазерного уровня переносим данные метки на все остальные углы в помещении, включая внешние.
• Берем рулетку и замеряем расстояние от каждой метки до потолка. Нам необходимо найти наименьшее значение – это будет самый нижний угол. Также можно проверить весь потолок, если есть сомнения в его ровности. Для этого придется начертить между метками линии или проверить все по лазерному уровню, подвешенному под потолком, но в 95% случаев лишь проверки углов будет достаточно.
• Если вы изначально не угадали с углом, то в том, который оказался ниже остальных, снова откладываем по рулетке проектное расстояние и меряем разницу от использованной ранее метки.
• Корректируем метки в остальных углах, ориентируясь уже не по потолку и проектному расстоянию, а по первым меткам и полученной разнице.

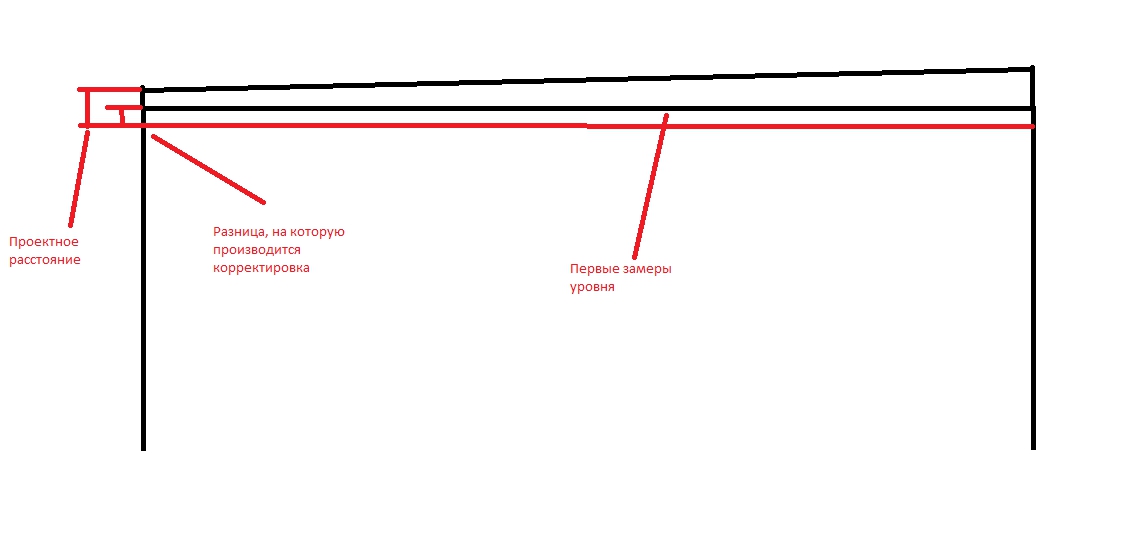

Схема – каркас для гипсокартона на потолок выставляется по нижней точке

• Немного неуклюже мы попытались изобразить принцип построения плоскости на схеме выше.
• Получившиеся теперь точки соединяются красящей нитью.
• Далее по периметру крепится ППН профиль.
• Затем крепим ПН профиль — его шаг также составляет 60 сантиметров.

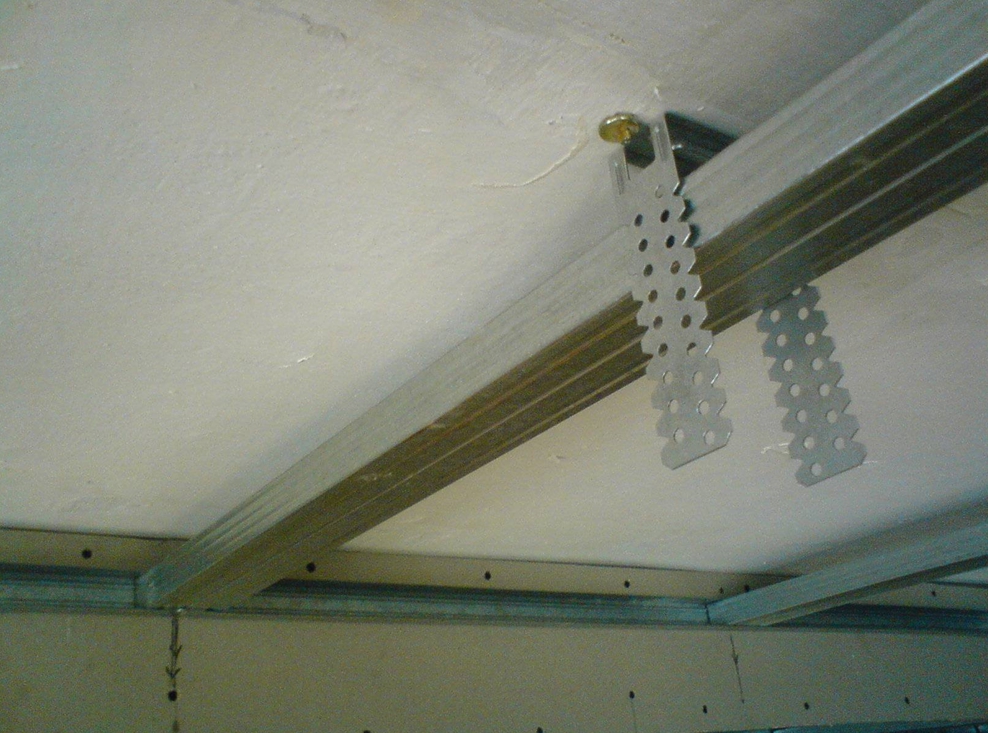

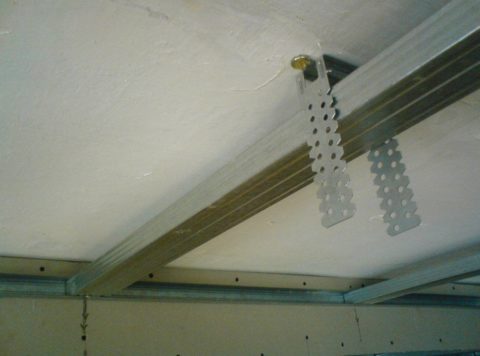

К потолку подвесы монтируются на металлические анкер-клинья

• Над профилями крепятся подвесы, но не спешите их связывать вместе, так как под собственным весом пояса сейчас немного прогибаются. Чтобы выровнять их плоскость натяните перпендикулярно нить, подтяните профили кверху и обхватите ушками подвесов для временной фиксации.

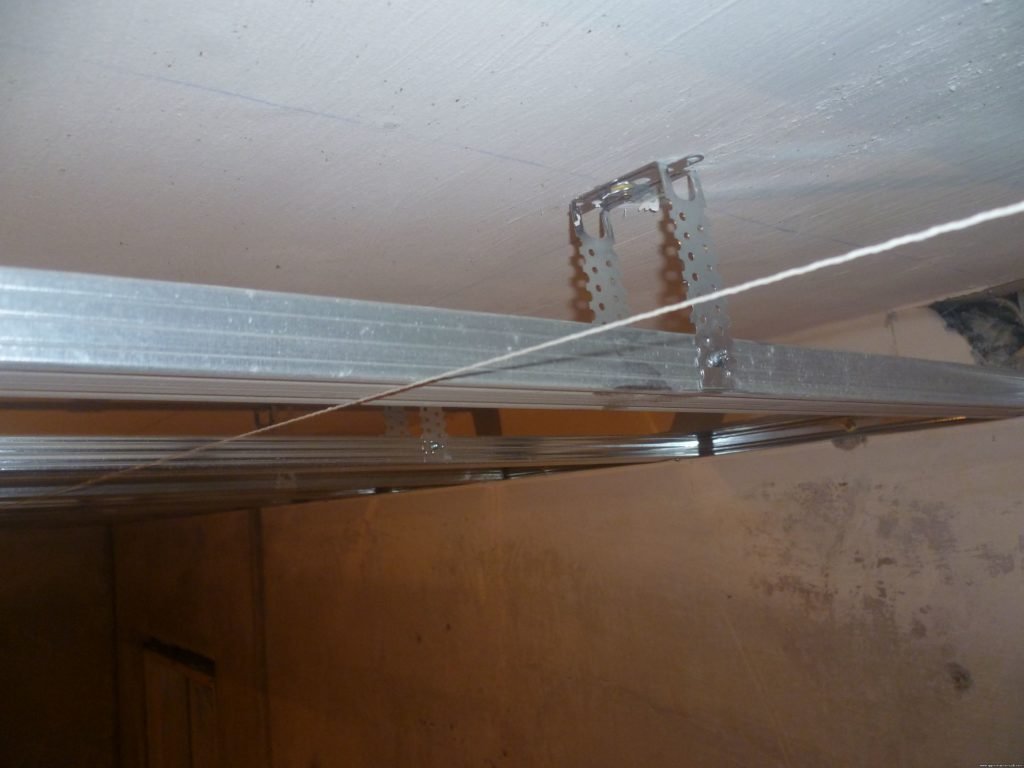

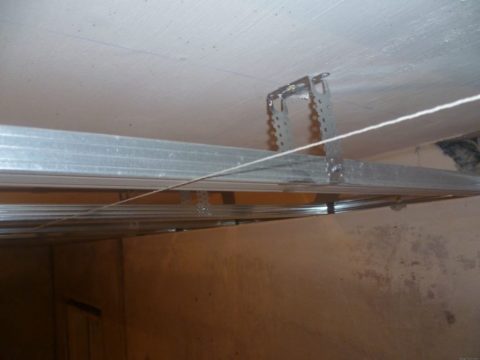

Как правильно делать каркас под гипсокартон для потолка: нить должна быть туго натянута

• Поочередно отпускайте пояса и крепите их к подвесам на саморезы.
• Далее монтируются перемычки. Их шаг установки составляет 50 сантиметров, собственно, как и у стенового каркаса. Тут без применения «крабов» уже не обойтись.

Все, каркас готов. Для крепления гипсокартона к потолку применяются саморезы по металлу.

Второй уровень

Как собрать каркас под гипсокартон на потолочный короб или любую другую фигуру?

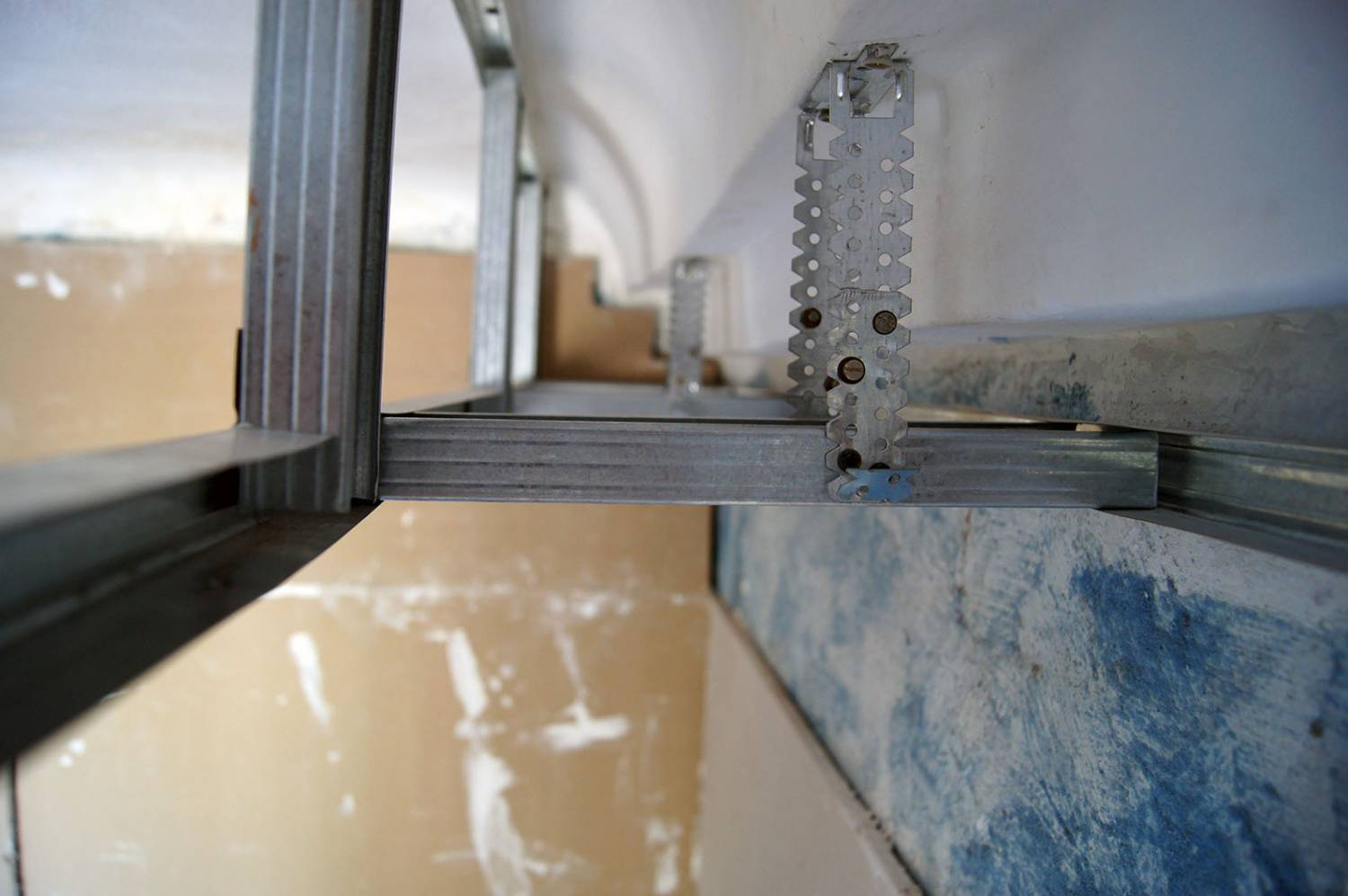

Строение гипсокартонного короба

• На фото выше показан пример одной их таких конструкций.
• Как видите, профили ПП, расположенные горизонтально и вертикально, образуют угол в 90 градусов, и соединяются в одну конструкцию через профиль ППН на углу.
• Для присоединения горизонтальных поясов ничего придумывать не нужно – они просто заводятся в профили ППН торцами, а вот под вертикали, мы видим, что прорезаны бортики.
• Можно пойти и другим путем – установить на углу не один, а два ППН профиля, которые будут спарены. При этом один «смотрит» также в стену, а второй — на потолок.
• Третья схема не нуждается в вертикальных стойках. Их заменяет узкая полоска гипсокартона, которая сразу прикручивается к потолочному профилю.
• Выбор схемы крепления зависит от ситуации и сложности каркаса, но последним вариантом пользуются чаще – и сборка происходит быстрее, и налицо некоторая экономия материала.

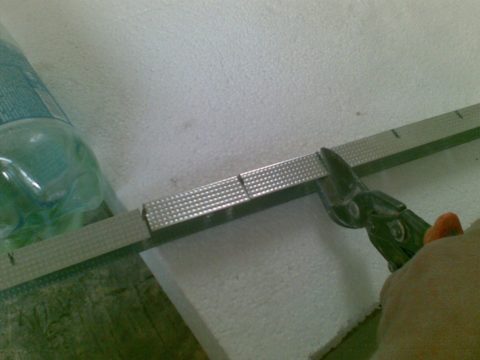

Просеченный профиль легко гнется

• Если требуется сделать криволинейную фигуру, профили, соединяющийся с потолком и стоящий на внешнем углу, прорезаются с частотой в 5-6 сантиметров. При этом у первого прорезаются бортик и основание, а у второго – оба бортика.

Многоуровневый каркас можно собирать в разных последовательностях: одни идут от верхнего уровня к нижнему, а другие – наоборот. У каждого метода есть свои достоинства и недостатки. Лучше понять, что подойдет именно вам поможет «Монтаж металлопрофиля под гипсокартон своими руками» видео.
