Направляющие для гипсокартона из металлопрофиля – надежность и долговечность

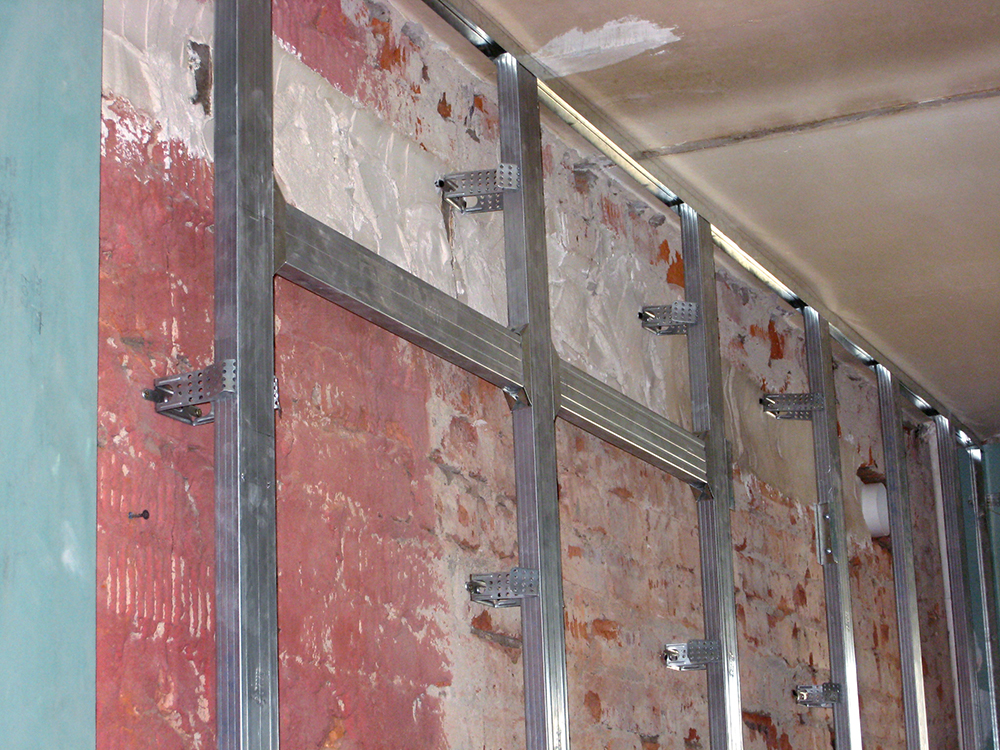

Монтаж направляющих для крепления гипсокартона

Часто при обновлении интерьера или ремонте своего дома или квартиры, используются листы гипсокартона (ГКЛ), монтаж которых должен производиться на специальный каркас. Для его изготовления применяются деревянные рейки или металлические профили. В статье рассматриваются виды и особенности монтажа металлических профилей, из которых изготавливаются направляющие для гипсокартона.

Особенности и виды направляющих

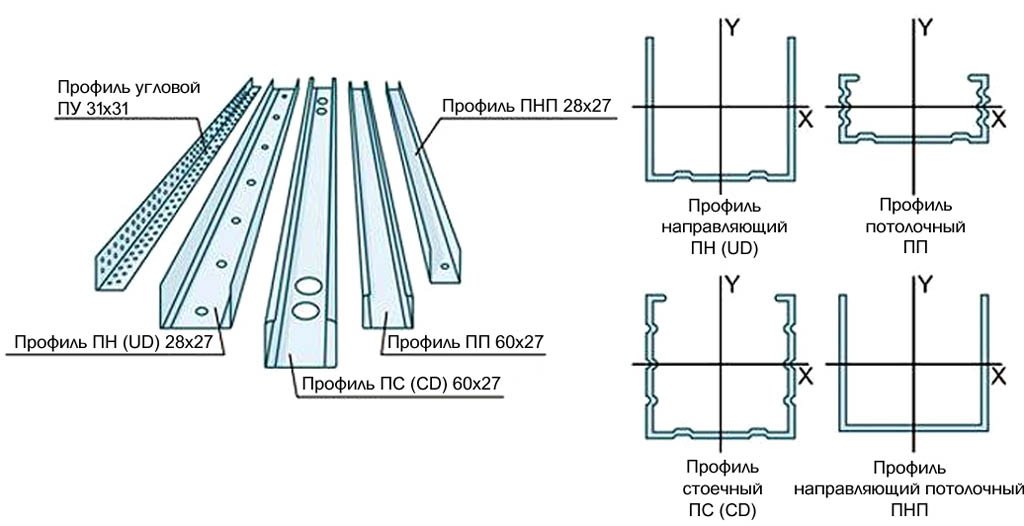

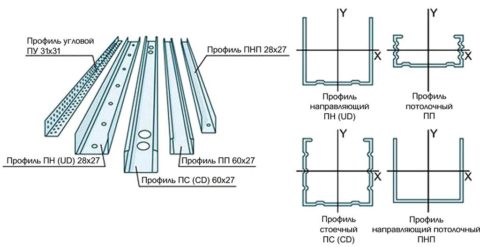

Металлические профили для каркаса под ГКЛ

Для изготовления каркаса используются стальные профили с оцинкованным покрытием, что предохраняет материал от образования коррозии и увеличивает промежуток использования элементов. Небольшой вес позволяет сооружать конструкции любой формы и сложности.

Помимо этого, такие направляющие:

• Легко поддаются резке ножницами по металлу;
• Просто изгибаются под требуемую форму;
• Не гниют и не подвергаются воздействию времени;
• Обеспечивают конструкции устойчивость и высокую прочность;
• Погрешности при монтаже легко устраняются.

Существенный недостаток при использовании металлических профилей – высокая цена.

В таблице представлены типы, особенности и размеры изделий из металла для крепления ГКЛ:

Тип профиля	Особенности	Размеры направляющих для гипсокартона

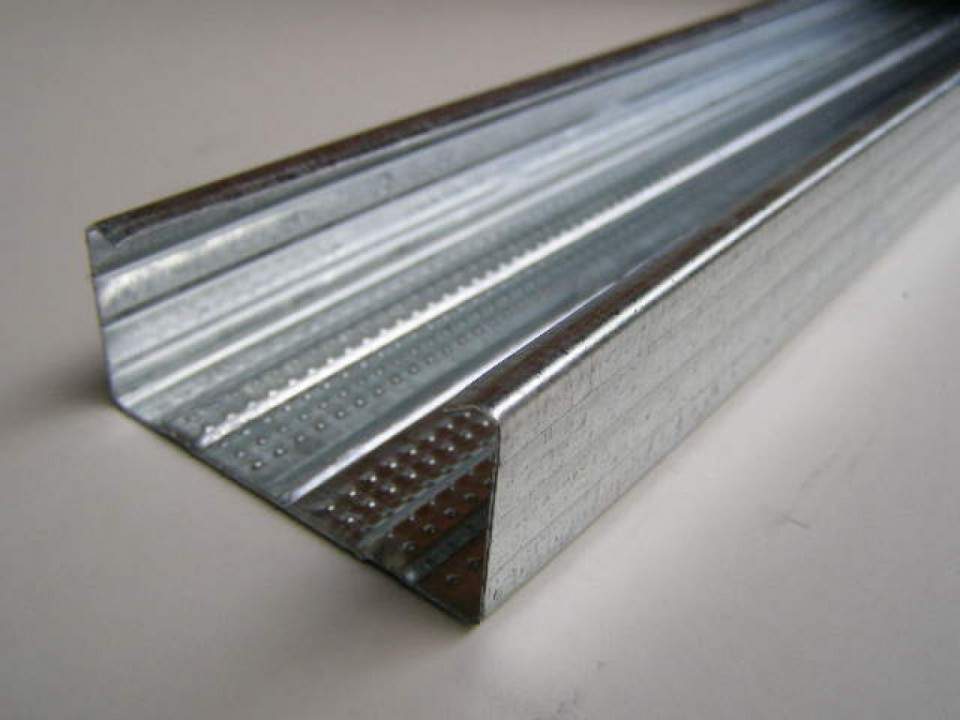

Стоечный CD или ПП	Это наиболее востребованные элементы. Оптимально подобранные размеры позволяют экономно использовать пространство. После проведения монтажных работ практически отсутствуют отходы материала.	Длина в пределах 2500 – 4000 мм; Ширина – 60 мм; Полки высотой – 27 мм.

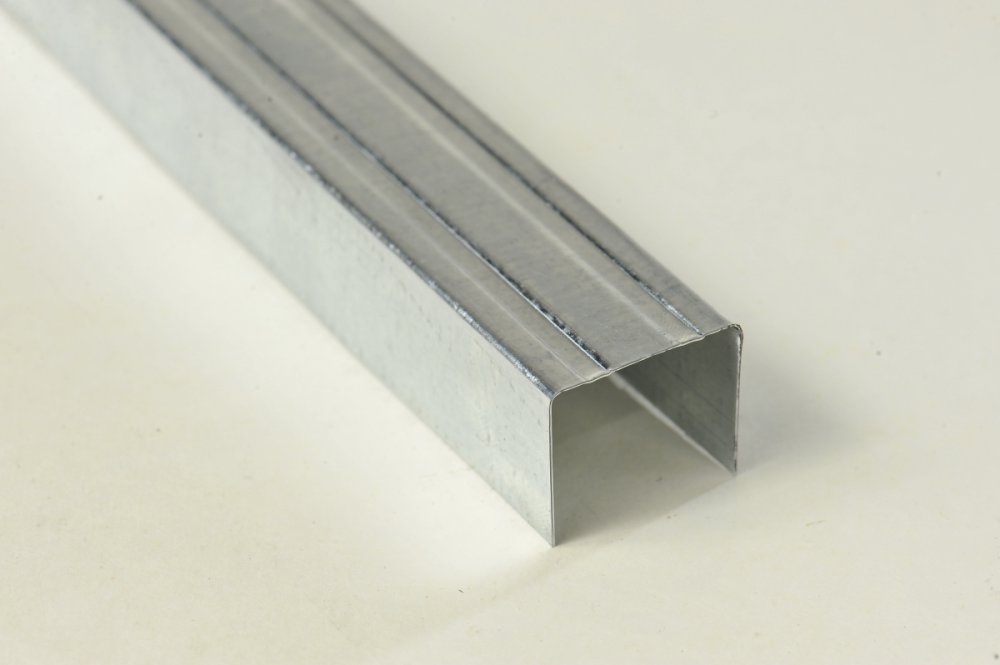

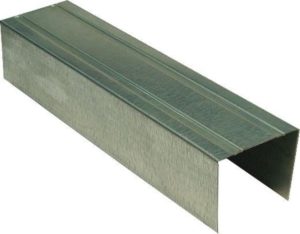

Направляющий UD или ППН для обшивки	Такие детали монтируются при облицовке стен или устройстве подвесного потолка по всему периметру плоскости. При установке профилей бур идет непосредственно через них, поэтому желательно наличие перфорации на элементах.	Длина – 3000 мм; Толщина – 0, 55 мм; Ширина – 27 мм; Высота полок – 28 мм.
Для перегородок каркаса UW или ПН	Применяется для создания перегородок любой толщины, выпускаются детали разной ширины.	Длина – от 2000 до 4000 мм; Полки высотой – от 37 до 40 мм; Ширина – 42, 50, 66, 75, 100, 125, 150 мм.

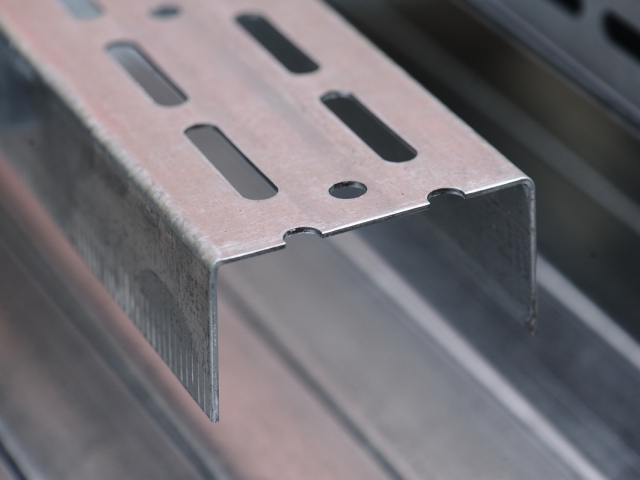

Усиленный – УП	Чаще всего применяется в каркасе короба из гипсокартона для тяжелых предметов. Он усиливает конструкцию. Высота элементов до 6000 мм. Остальные параметры аналогичны с другими видами профилей.	Длина – 3000 мм, 4000 мм, 6000 мм; Бортик высотой – 40 мм; Ширина – от 50 до 100 мм.

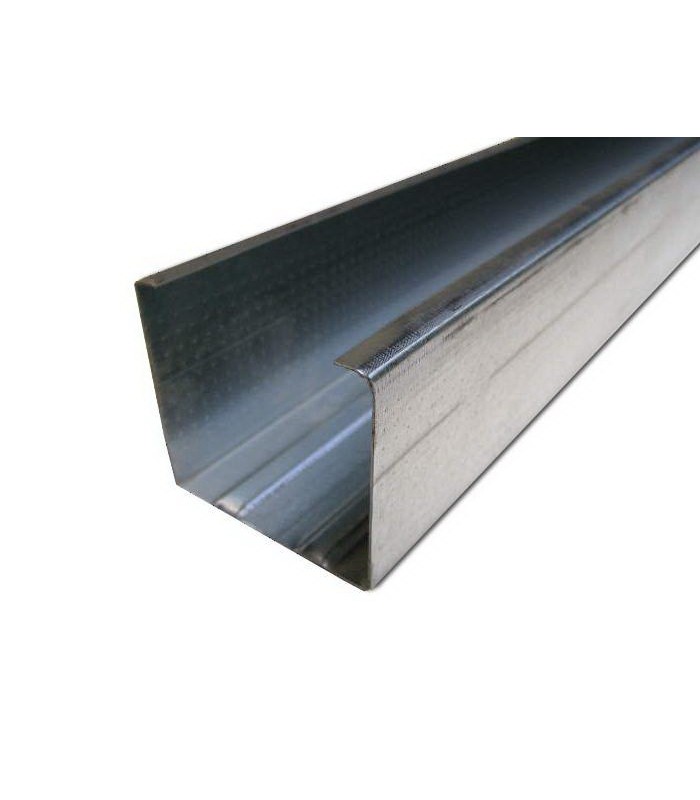

Стоечные для перегородок каркаса – CW или ПС	Ширина элементов должна соответствовать стартовым видам. Для облегчения монтажа изделия должны иметь специальную насечку. Отогнутый край детали создает ей дополнительную жесткость.	Длина – от 3000 мм до 4000 мм; Полки высотой: 50 мм у Кнауф и 40 мм у Гипрок; Ширина соответствует профилям UW или ПН.

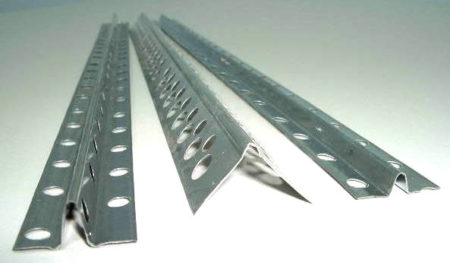

Маячковый	Используется при оштукатуривании поверхностей. Фиксируется саморезами, дюбелями на угол. При этом можно создавать ровную поверхность. После применения, деталь легко снять с угла для дальнейшего использования.	Длина – 3000 мм; Сечение 22х6 мм, 23х10 мм, 62х6,6 мм.

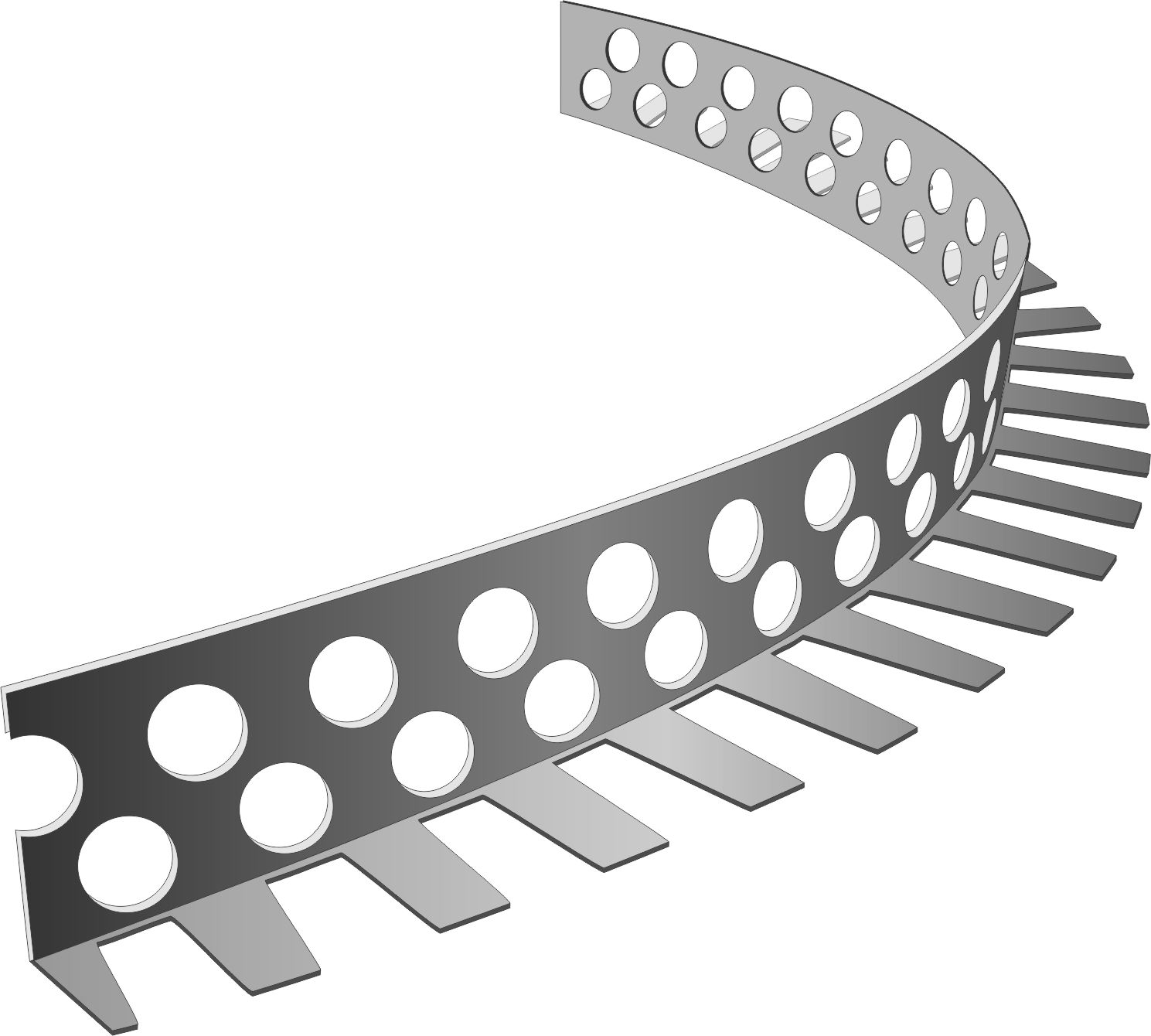

Арочные	Применяются при изготовлении сложной криволинейной конструкции, такой как арка.	длина элемента — 2600 мм, 3100 мм, 4000 мм.

Совет: Во избежание деформации конструкции, необходимо правильно подобрать металлические профиля для сборки каркаса.

Выбор качественного материала

Чтобы правильно и качественно закрепить гипсокартон, направляющие должны быть ровными, иметь соответствующие размеры, с качественным оцинкованным покрытием.

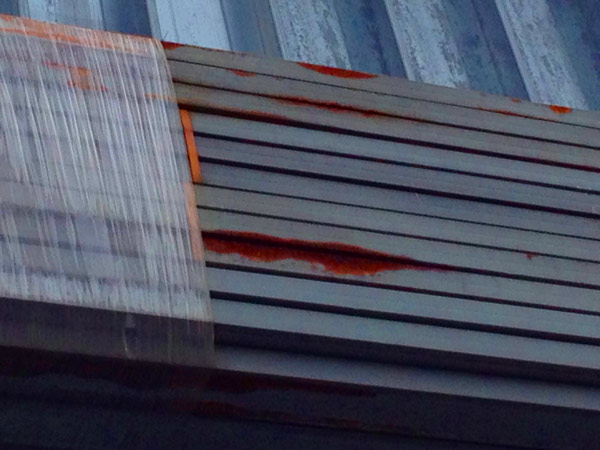

Дефекты покрытия

Совет: При выборе профиля для крепления гипсокартона, следует учитывать, что толщина металла не допускается менее 0,55 мм.

Изделия могут иметь такие недостатки:

1. Небольшая толщина металла. В этом случае при монтаже саморезы будут прокручиваться, из-за быстрого срыва резьбы. Для проверки толщины материала попросите у продавца сертификат качества, а при его отсутствии сравните экземпляр с деталями от других производителей.
2. Наличие следов ржавчины. Это указывает на начало процесса коррозии, которая будет идти дальше. Если пачка с профилями обильно покрыта смазочным материалом – это плохой признак. Чаще всего так маскируется некачественное покрытие.
3. Весь профиль перекручен, имеет далеко не идеальную форму, из-за несоблюдения технологии прокатки деталей или деформаций, полученных от неправильного хранения.
4. Отклонения от заданных размеров. В этом случае установка направляющих под гипсокартон будет не слишком удобной, а сам каркас менее качественным.
5. При очень редкой или слабой насечке для вкручивания саморезов, монтаж проводить достаточно сложно. Если у полок профиля CD ребра очень большие, сложно вкручиваются LN саморезы. В этом случае их жало располагается на наклонных плоскостях.
6. Наличие на деталях заусенец. Из-за этого монтаж направляющих для гипсокартона станет сопровождаться травмами рук, их порезами.

Вспомогательные детали для фиксации направляющих

Перед тем как закрепить металлический профиль для ГКЛ, стоит познакомиться с видами крепежа элементов, что зависит от собираемой конструкции. При неправильно подобранном способе фиксации деталей, срок эксплуатации всего сооружения будет значительно меньше.

При монтаже каркаса крепление направляющих для гипсокартона выполняется с помощью различных элементов, представленных в таблице:

Наименование элемента	Особенности

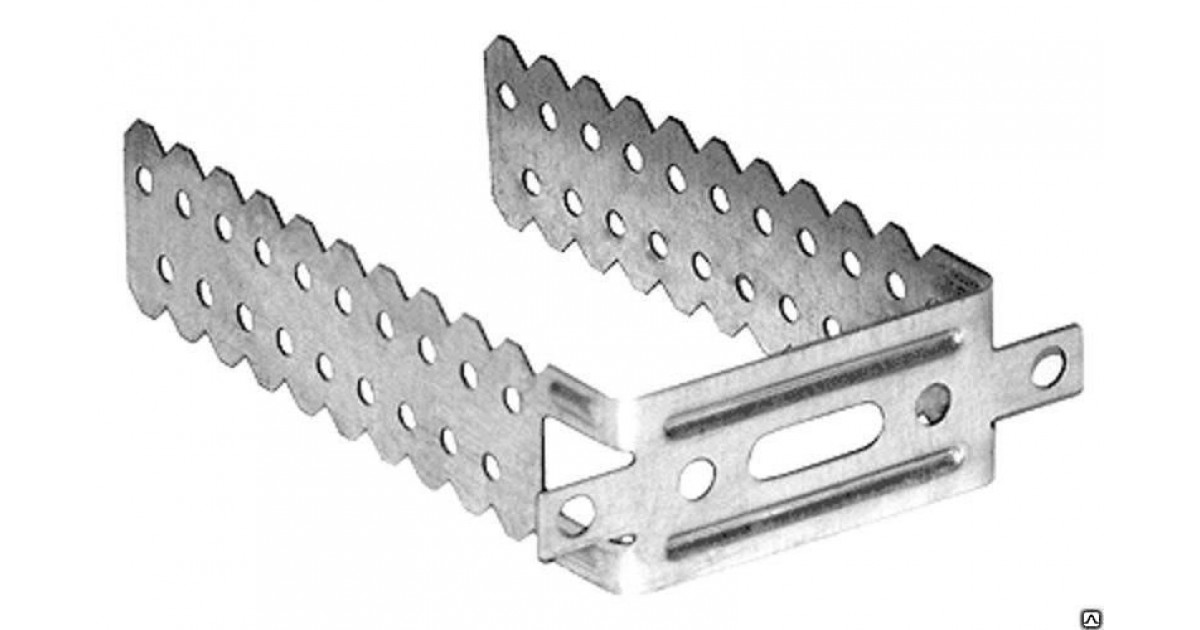

Прямой подвес для CD-60 — 125 мм	По внешнему виду это скоба, с помощью которой осуществляется крепление направляющих для гипсокартона к стенам и потолку.

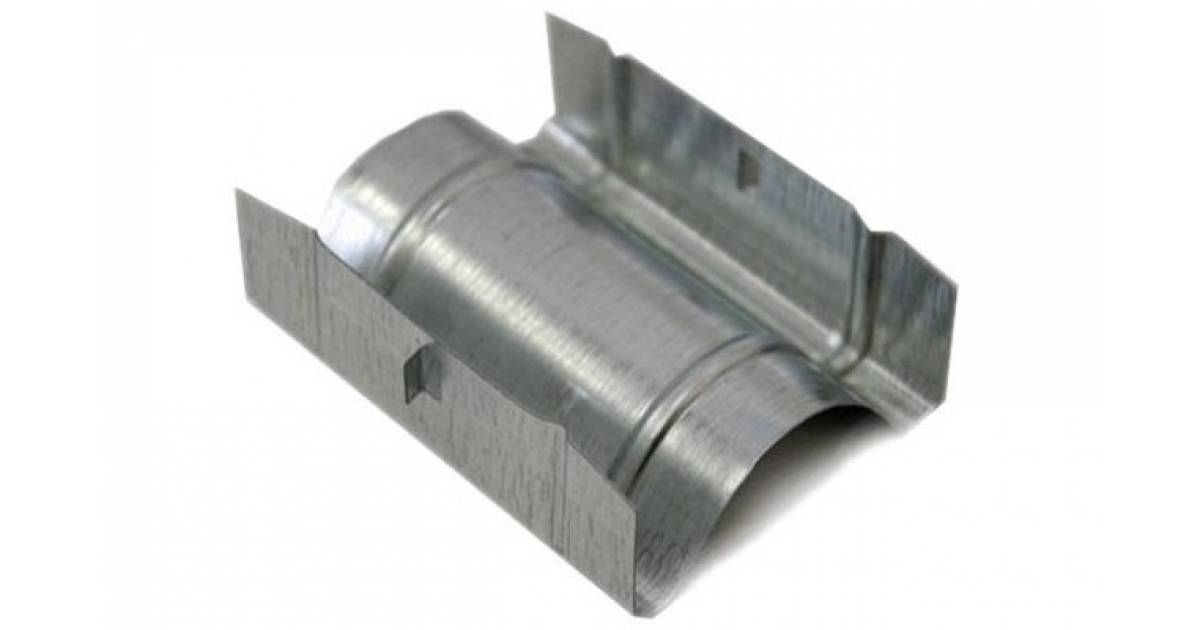

Соединитель для увеличения длины CD-60	Служит для соединения нескольких профилей типа CD-60 в один, более длинный.

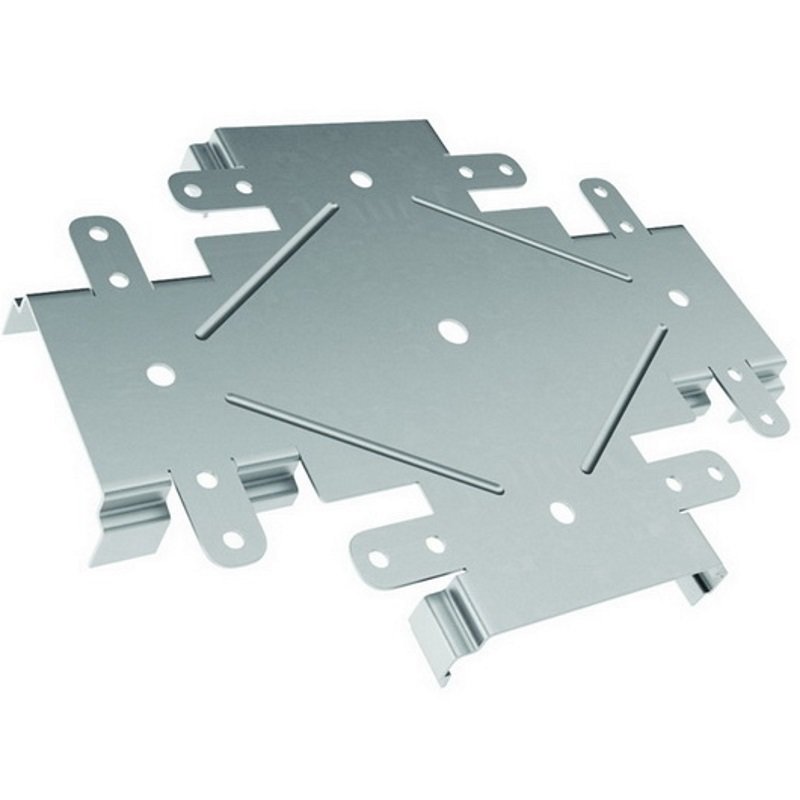

Краб	Применяется для соединения CD-60 на одном уровне с двух сторон под прямым углом.

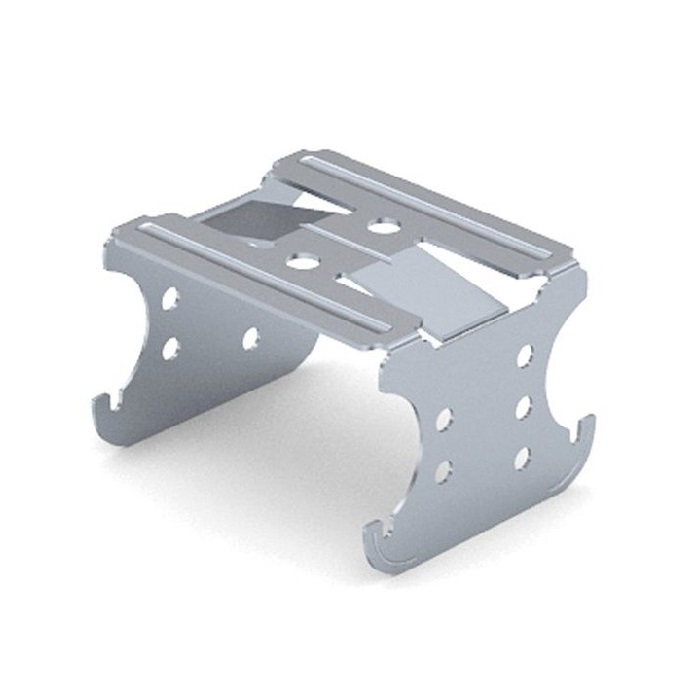

Соединитель для монтажа CD-60 в двух уровнях	Используется при монтаже каркаса для многоуровневого потолка. Конструкция приобретает высокую прочность, каркас становится как бы плавающим.

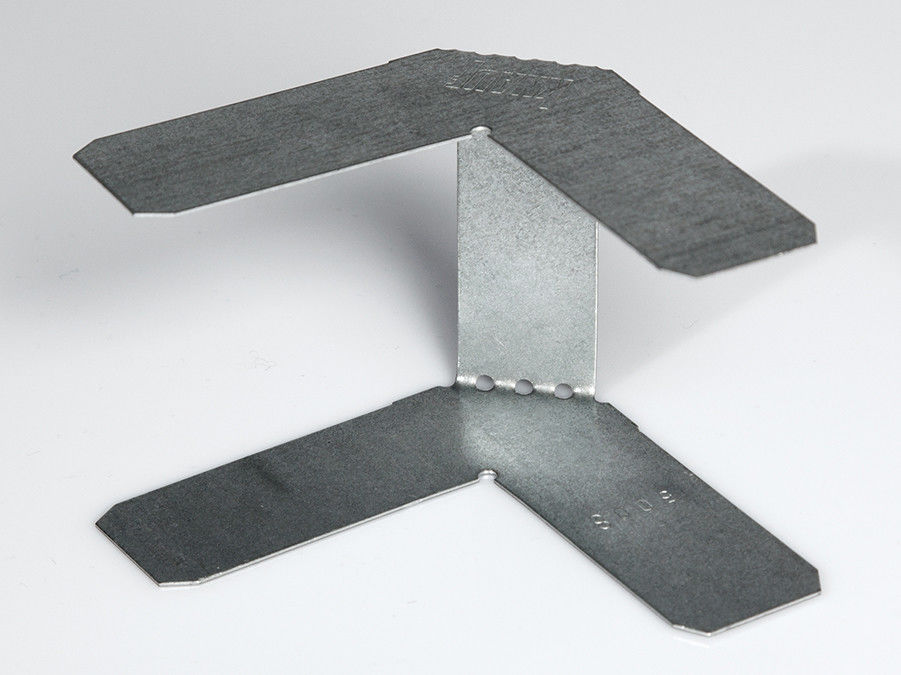

Т-образный соединитель для CD-60	Служит для соединения деталей на одном уровне с одной стороны под прямым углом.

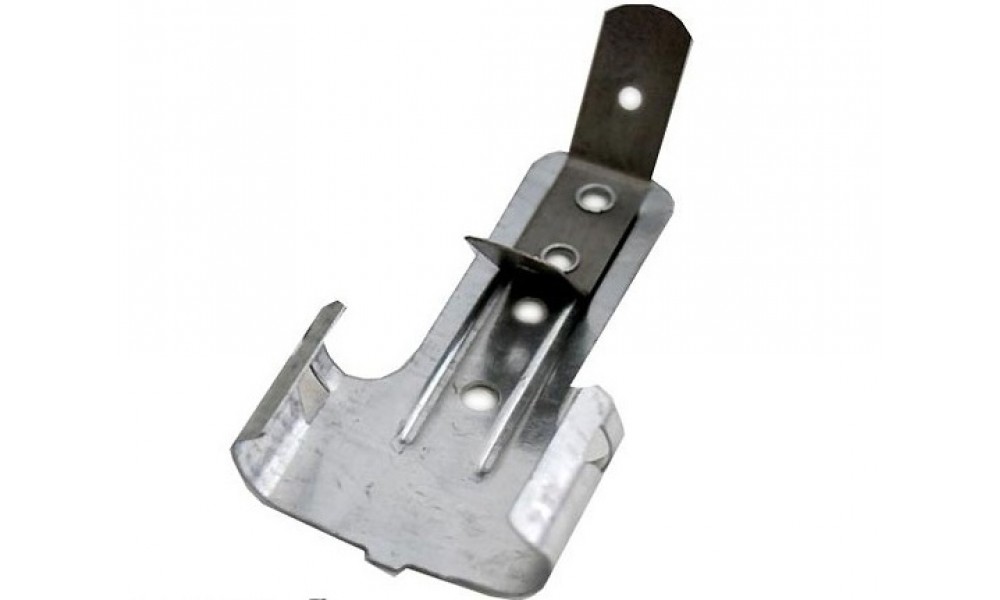

Подвес с пружиной	Используется для фиксации CD-60 к потолку.

Все вышеперечисленные профили и вспомогательные элементы крепятся саморезами, дюбелями и молями. Для соединения металлических элементов между собой используются саморезы 3,5х9,5 мм. Крепление подвесов и направляющих профилей к кирпичным или бетонным покрытиям выполняется дюбелями 6х40 мм либо 6х60 мм.

Особенности монтажа металлических профилей

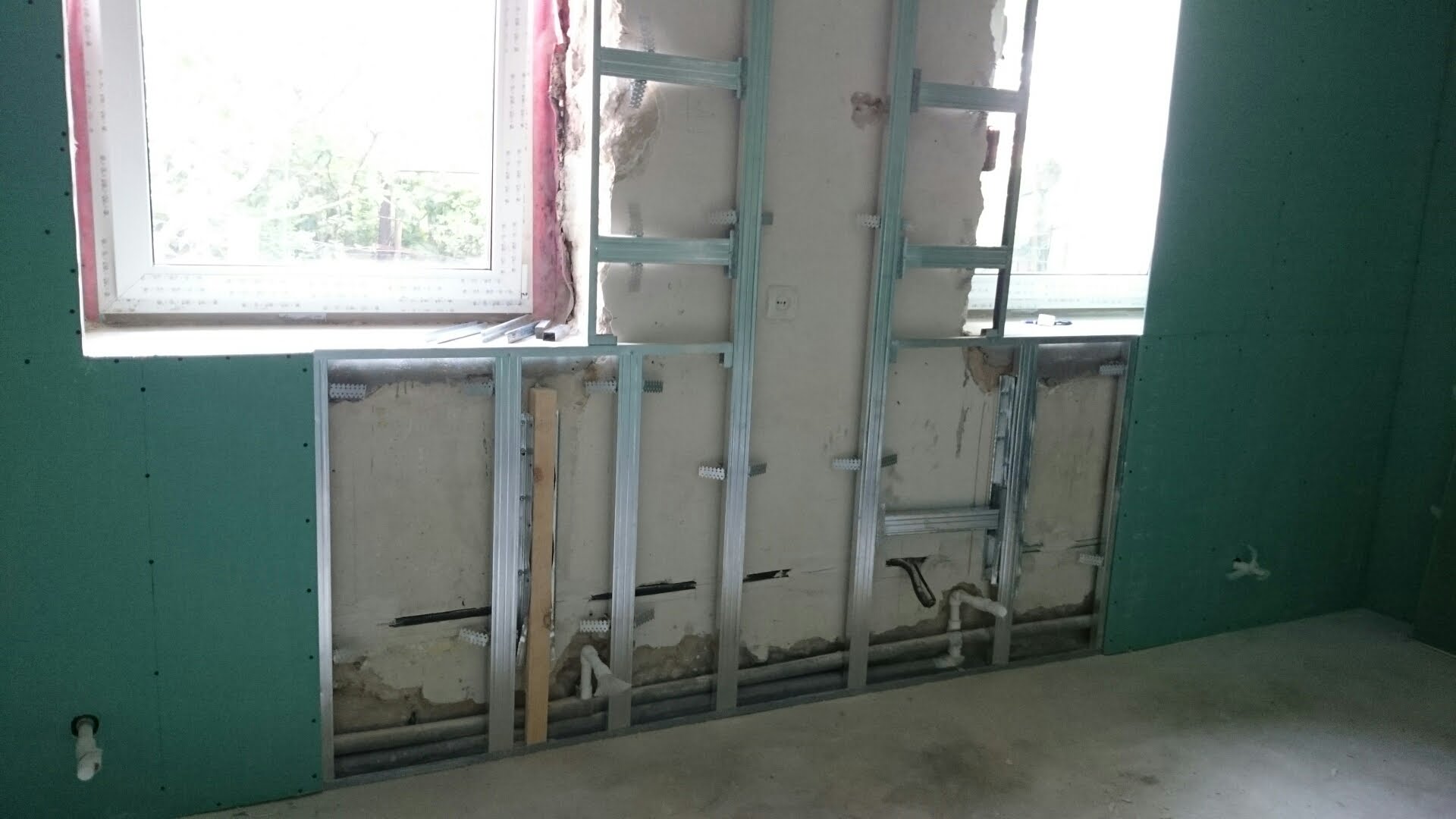

Как крепить направляющие к стене для гипсокартона

Работы для установки ГКЛ должны начинаться выбором типа направляющих для изготовления каркаса, правильного расчета их количества, разметки стен и потолка.

Рассчитать длину изделий для сборки каркаса можно в такой последовательности:

• Измерить высоту и ширину стен комнаты;
• Подсчитать периметры стен и потолка;
• Определить шаг установки реек. Оптимальные размеры: по вертикали 500 — 600 мм, по горизонтали — 500 мм.

Совет: При подсчете материала следует учитывать размеры, которые имеют листы, выбранные для обшивки каркаса. При этом на одно полотно гипсокартона потребуется минимум три профиля.

Правильно подсчитать весь объем материала поможет чертеж конструкции или ее эскиз.

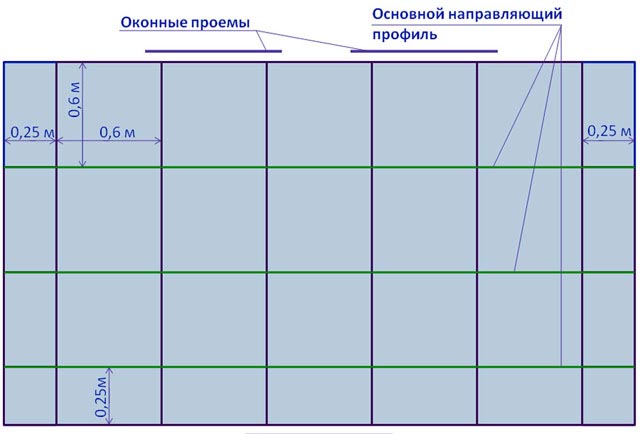

Эскиз обрешетки для гипсокартона

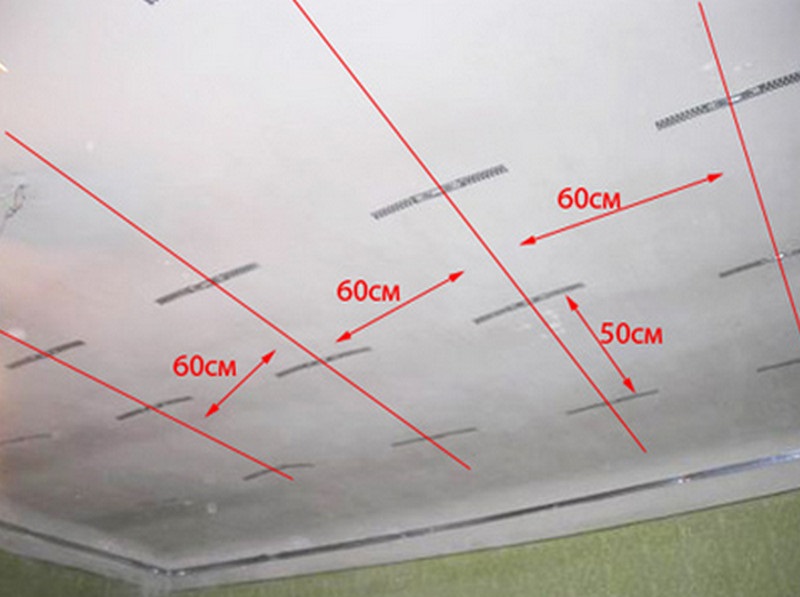

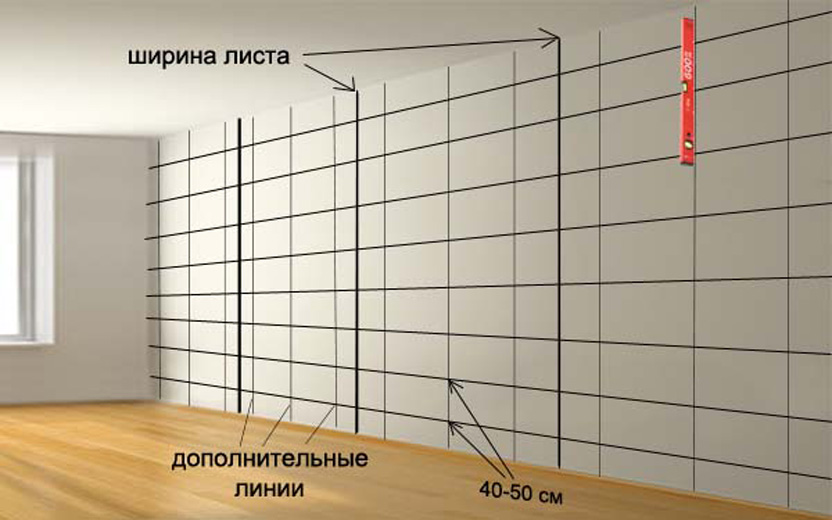

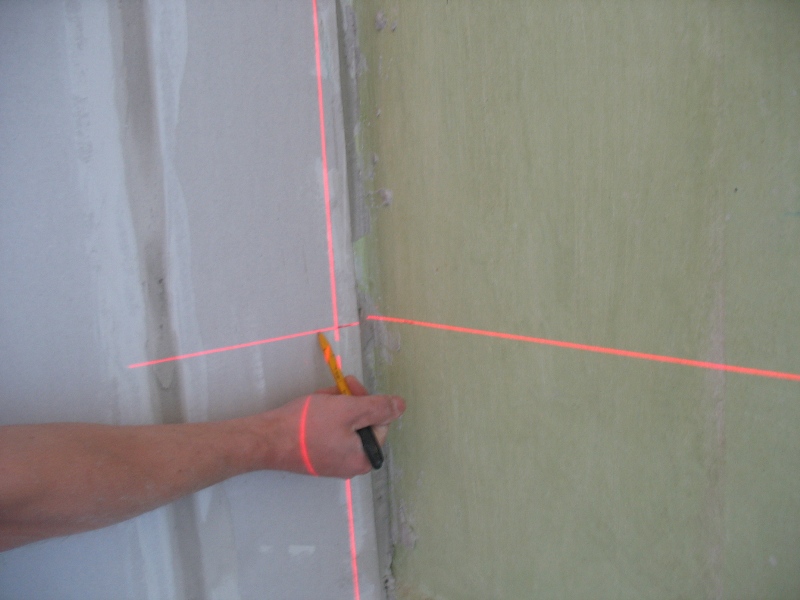

Перед тем как выставить направляющие под гипсокартон необходимо правильно выполнить разметку плоскости под установку каркаса.

Для этого потребуются следующие инструменты и материалы:

• Два отвеса;
• Леска;
• Линейка;
• Молоток с гвоздями;
• Мел.

Порядок разметки следующий:

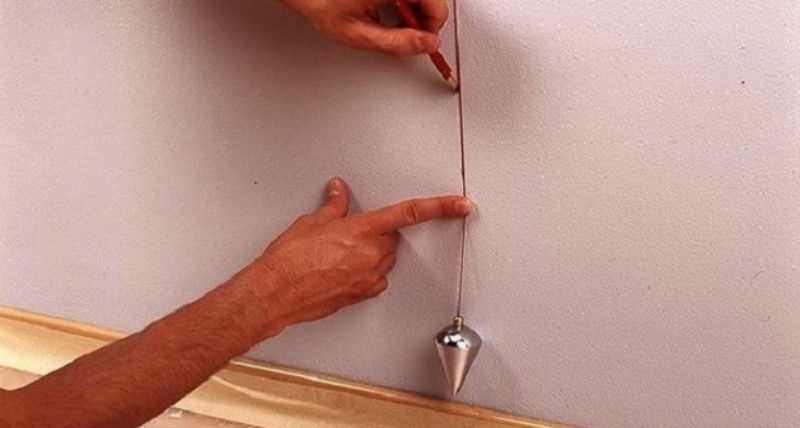

• На потолке гвоздем крепится отвес, который должен спускаться до самого пола;
• Такая же процедура выполняется с другой стороны, второй отвес спускается по другому краю стены;
• К отвесам не должно ничего прикасаться, чтобы вертикали были точные, а посторонние предметы не искривляли их направление;
• Вдоль стены натягиваются три лески. Первая под самым потолком, не касаясь поверхности потолка. Вторая — немного выше пола. Третья — посредине стены.
• Уровень установки каркаса определяет наиболее выпирающая точка стены. В этом случае после обшивки поверхность стены будет идеально ровной
• От наиболее выпирающей точки отступается проектное расстояние равное размеру профиля для каркаса, плюс 3 см, и проверяется разбивка;
• Согласно новому ориентиру, корректируется положение отвесов, после чего вычерчивается периметр.

Важно! Необходимо, чтобы все лески не толкали друг друга, а лишь слегка соприкасались. Иначе, при смене положения одного элемента, изменится положение другого, что приведет к искривлению плоскости.

Далее можно приступать к установке своими руками металлического каркаса.

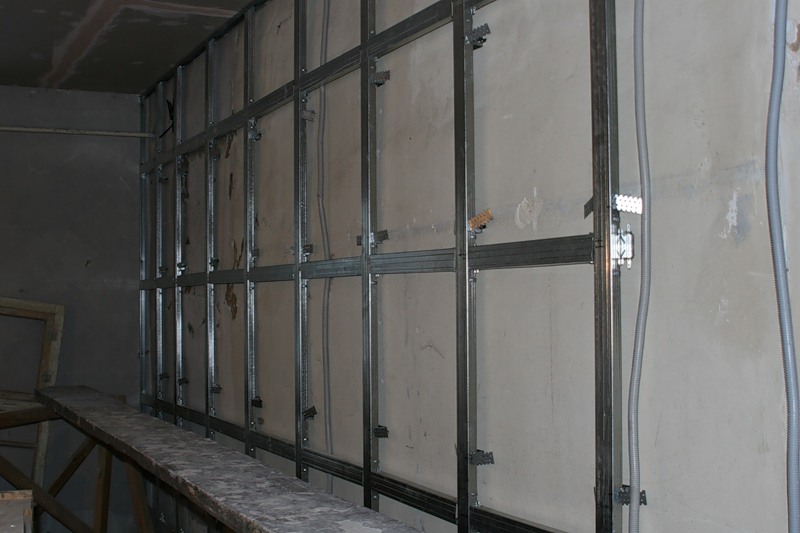

Монтаж направляющих

Перед тем, как крепить направляющие для гипсокартона, необходимо приобрести набор инструментов. Основные из них представлены на фото.

Приборы и инструменты для работы

• Поз. 1 — ножницы по металлу;
• Поз. 2 – шуруповерт;
• Поз. 3 — перфоратор;
• Поз. 4 — лазерный уровень, который можно заменить обычным;
• Поз. 5 – саморезы;
• Поз. 6 – дюбели и шурупы.

Заранее нанесенная разметка плоскостей, облегчит монтаж направляющих профилей.

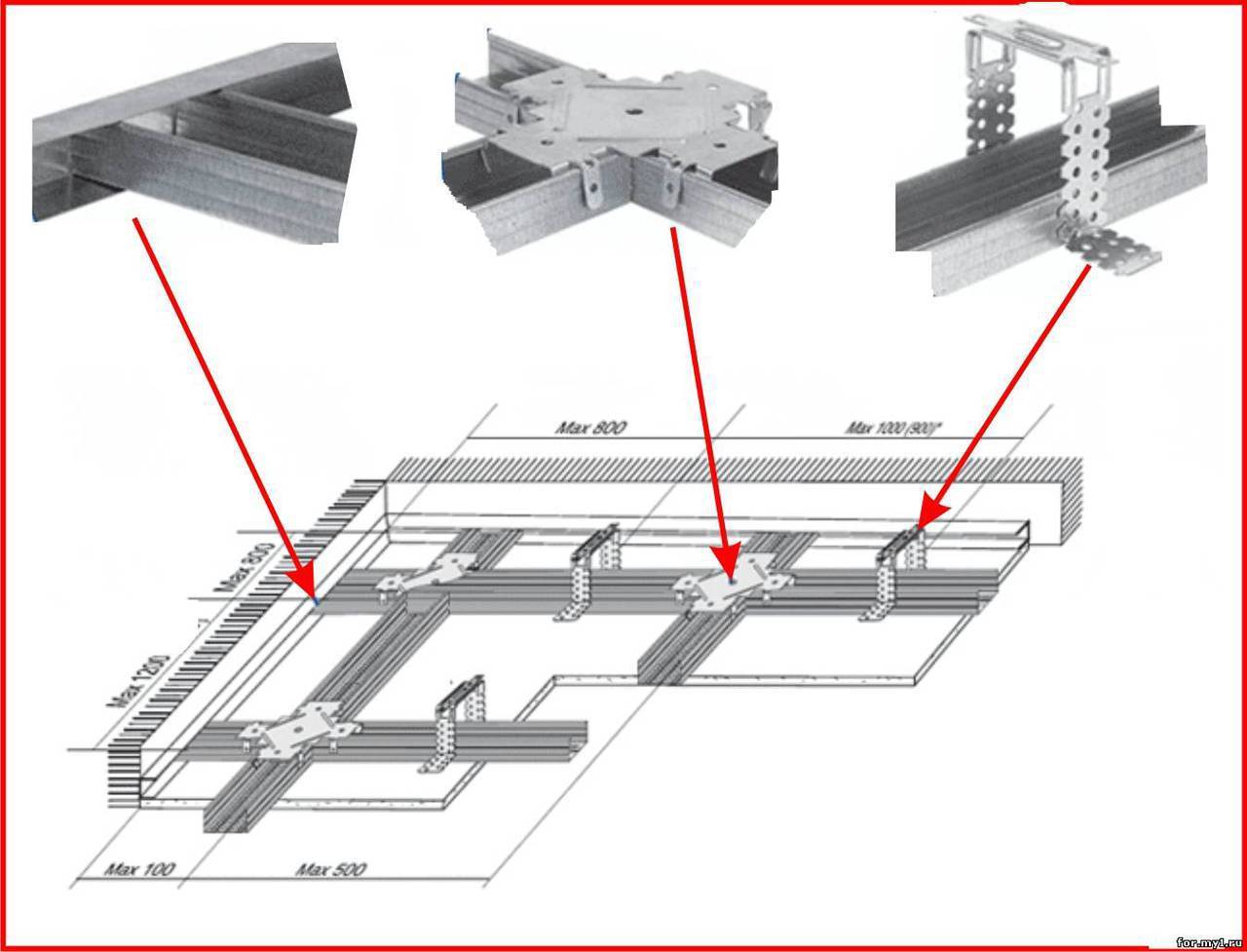

Схема сборки каркаса для листов гипсокартона

Поэтапная инструкция, которая подскажет, как правильно поставить направляющие под гипсокартон:

• Нарезаются требуемой длины детали;
• Совмещается один край профиля с размеченной на плоскости линией и сверлятся перфоратором отверстия под дюбели. Крепится профиль;

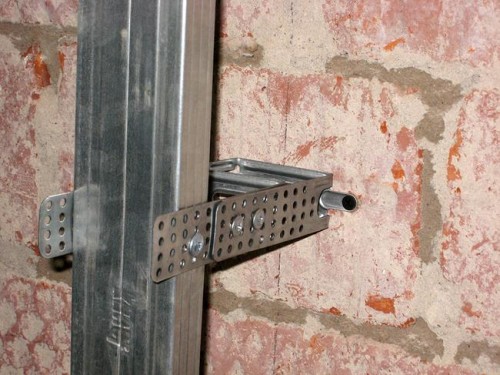

• П-образные подвесы крепятся по вертикальным линиям;
• Устанавливаются стоечные элементы между направляющими (шаг 600 мм) и саморезами крепится к подвесам — между элементами расстояние должно быть не больше 1 метра;
• С шагом 500 мм аналогично стоечным устанавливаются и крепятся вертикальные направляющие.

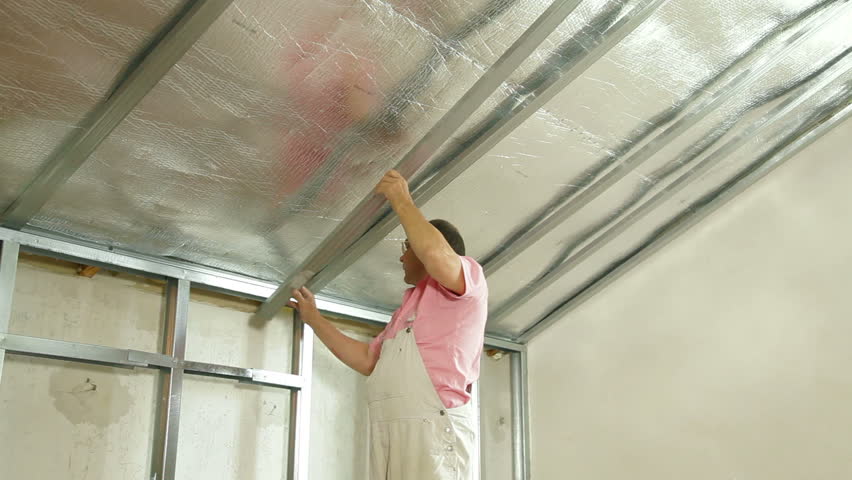

Некоторые особенности имеет устройство каркаса на потолке. Для этого:

• По периметру комнаты на уровне подвесного потолка крепится направляющий профиль;
• Согласно нанесенной ранее разметке на черновом потолке с шагом 700 — 1000 мм крепятся подвесы. Равным выбирается расстояние от противоположных стен;
• Между направляющими, саморезами к подвесам крепятся потолочные элементы.

Совет: При монтаже пересекающихся профилей следует использовать элемент «краб». Это увеличит прочность соединения.

В процессе проведения работ необходимо строительным уровнем проверять горизонтальное положение профилей. Отвесом и уровнем, с наличием горизонтального ватерпаса, проверяется вертикальность элементов.

Чтобы лучше представить процесс монтажа всего каркаса, стоит посмотреть видео.

Монтаж криволинейного профиля

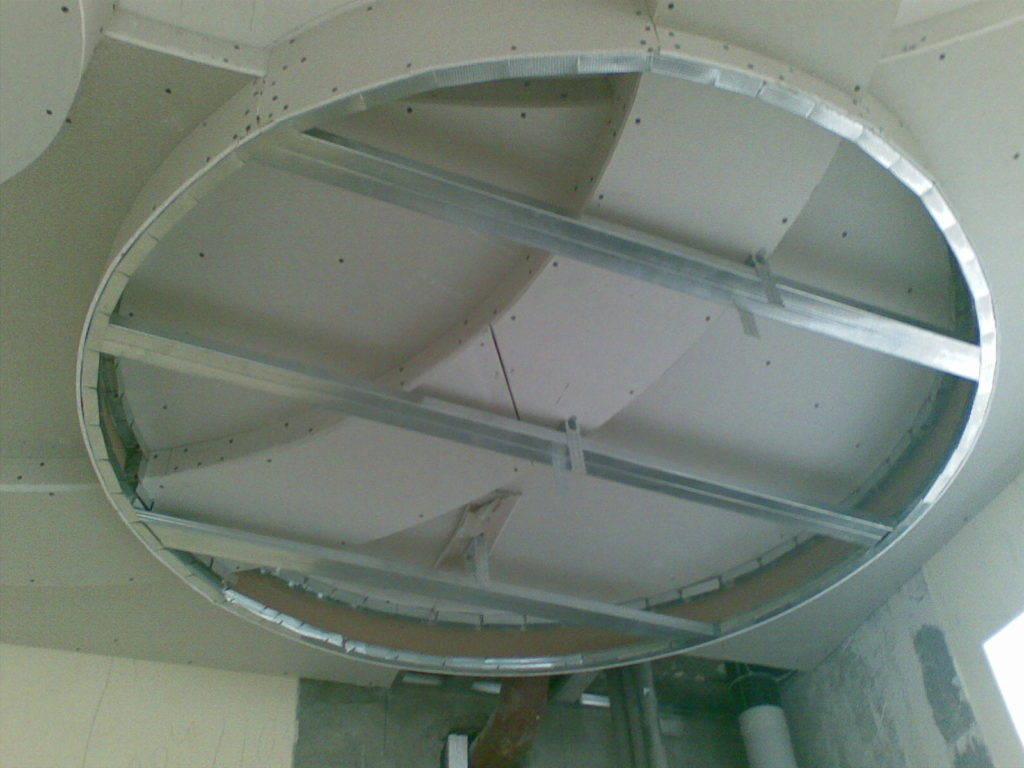

Криволинейные направляющие на потолке

Иногда требуется выполнить неординарную обшивку, требующую использование не прямых профилей, а изогнутых.

Такие изделия можно приобрести готовые, а для экономии времени и денег можно соорудить требуемое изделие самостоятельно. Для этого понадобиться обыкновенный профиль и ножницы для резки металла.

Порядок работы:

• Берется прямой ППН профиль и по боковой части делается ножницами несколько надрезов;
• При большом радиусе гибки делается несколько надрезов;
• Для меньших радиусов надрезы делаются чаще. При этом профиль свою жесткость и прочность потеряет и ему можно будет придать любую требуемую форму.

Надежный и прочный каркас под гипсокартон получится лишь при использовании для его сборки конструктивных элементов с нужными параметрами. В этом случае металлические профили полностью соответствуют своему назначению и выполняют требуемые задачи.
